Besoin d'aide câblage rotary switch 5 positions sur strat

Bonjour,

je vais remplacer la config de ma strat qui était en HSS pour du SSS.

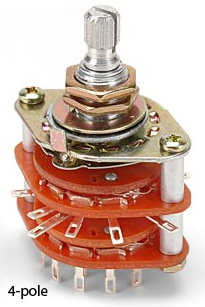

la config est la suivante : 1 volume, 1 tone et un sélecteur à 5 positions de type "rotary switch", ça ressemble à ça :



Le site où j'ai acheté ce switch ne fournit malheureusement pas de plan de montage, il y a bien ce schéma mais je ne sais pas le lire, qui peut m'expliquer ?



Merci pour votre aide.

sans indiscrétion, c'est toi qui veut un rotary switch ?

https://imgur.com/h8RctBA

oui, je n'aime pas les sélecteurs classiques sur les strats, je cogne dedans ...

Ha ok, pas de souci. Il te faudrait un multimètre pour brancher tout cela

Merci, ça m'aide beaucoup pour le volume et le tone mais pour le switch, ça reste très flou. Je vois à peu près où brancher les micros sur le switch mais à quoi correspondent tous ces "pontages" entre les bornes ?

Les pontages servent à avoir du son sur les positions intermédiaires. Tu peux les faire avec le même type de cable que tu utilises pour le reste de ton circuit.

C'est un rotary switch 2 circuits /6 positions, il faudra le bloquer pour ne pas utiliser la 6eme position qui n'est pas utilisé!

Ou utiliser la sixième pour se faire une pseudo position "Humbucker" !

J'aurai imaginé que le 0 c'était le point fixe, relié successivement à points 1 à 5 ?!

Sinon, cela peut fait un "Mute"!

c'est bien ça... 4 fois
avec 2 de plus t'as un rubik's cube

crayon, gomme, café 2 sucres .. et un rouleau d'étain ça devrait marcher (je pense qu'il faut mettre à la masse les mics inutilisés pos 1, 3 et 5) . pas le temps ce matin de regarder plus

C'est bien un 5 positions et non 6. je dois pouvoir m'en sortir avec le schéma de d402, merci à tous pour votre aide.

Finalement j'ai pas mal galéré mais ça fonctionne enfin !

Je suis parti sur une mauvaise piste en suivant le plan de d402 pour le câblage du switch mais il m'a été bien utile pour câbler le reste des éléments ;-)

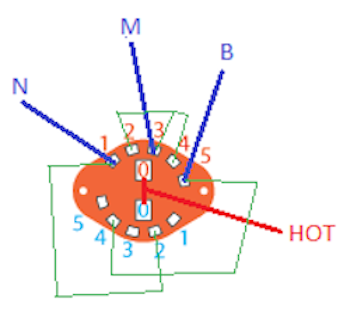

voici un schéma du câblage réalisé, ça pourra servir à d'autres car on ne trouve quasiment rien sur le sujet.





- En bleu, on retrouve le câblage des micros en position 1 pour le Neck, 3 pour le Middle et 5 pour le Bridge.
- En rouge, les points 0 sont câblés ensemble et redirigés vers le "HOT OUTPUT", le potard de volume en ce qui me concerne.
- En vert, les pontages. Un premier pontage réunit les points 2, 3 et 4 de la première ligne. Un autre réunit le point 1 de la première ligne au point 2 de la deuxième ligne (N+M). Le dernier pontage réunit le point 5 de la première ligne avec le point 4 de la deuxième ligne (B+M).

Au final, j'obtiens :

- Pos 1 : N
- Pos 2 : N + M
- Pos 3 : M
- Pos 4 : M + B
- Pos 5 : B

Hello Fromentik

Un très grand merci à toi, je galérais depuis un moment pour câbler le même switch que toi, ça fonctionne enfin !!!!!
