Problème pédale vintage MXR distortion Ii

ah c'est du vrai vintage

j'ai édité mes messages, la bonne référence du régulateur c'est 78M15. il lui faut au mini 17.5 volts en entrée donc avec 18 ça doit fonctionner. (il encaisse jusqu'à 35 volts en entrée donc avec 2 batteries de clio ça fonctionnerait aussi )
il est juste en dessous du petit condensateur vert en haut à gauche de ta première photo. en partant du haut le brochage c'est out - masse - in.
pas facile de suivre les pistes sur les photos mais oui ça a l'air d'être les 2 diodes de redressement (double redresseur simple alternance).
par contre le condensateur orange en bas à gauche de la photo 1 a l'air fatigué..

tu devais pas emmener la pédale chez un pro ?

Ok, merci pour les explications. Oui je dois passer mardi dans un magasin à Genève spécialisé dans les guitares vintages, il est pas sûr de pouvoir m’aider mais au pire il aura sûrement une adresse. Après le souci c’est que ça risque de coûter aussi cher que la pédale en soit.

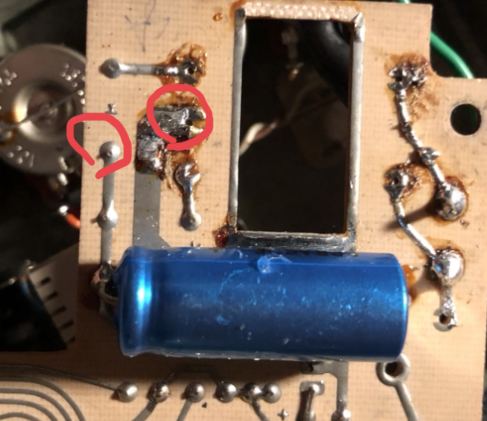

Et donc à priori pour l’alimenter en 18V il faudrait enlever les diodes de redressement et me brancher là:

oui l'idée c'est ça, le pole négatif à droite, positif à gauche.
les diodes il suffit de les dessouder du côté de leur bague noire, et souder un fil fin pour le pole positif dans un des trous.
faut quand même vérifier si le condensateur orange est pas gonflé du côté de ses pattes, sur la photo 1 c'est pas clair.

c'est probablement une des premières pedales de ce modèle, il existe des modèles avec le regulateur 78M15 en boitier TO 220 (qui encaisse plus de courant et chauffe moins) y'avait peut être un souci de ce côté..

Ok super, je vais regarder tout ça !! Demain je passe chez un pro vérifier tout ça , et je vais essayer de trouver une alim en 18V

Bon j’ai finalement eu l’avis d’un pro entre temps, et il m’a confirmé que ça risquait rien de l’alimenter en direct, j’ai donc essayé de l’alimenter directement après les diodes de redressements (en ayant dessoudé une partie) avec ce que j’ava Sous la main, c’est à dire une alimentation en 12V. Résultat ça fonctionne, le son est même carrément dément, mais par contre le volume est beaucoup trop faible je suis obligé de pousser l’ampli. Est-ce que ça vient de la tension un peu faiblarde?

ah oui avec 12 volts le régulateur peut pas faire du 15 volts !!

essaie avec 2 piles de 9 volts en serie.
super si elle fonctionne déjà avec 12 volts c'est un bon présage

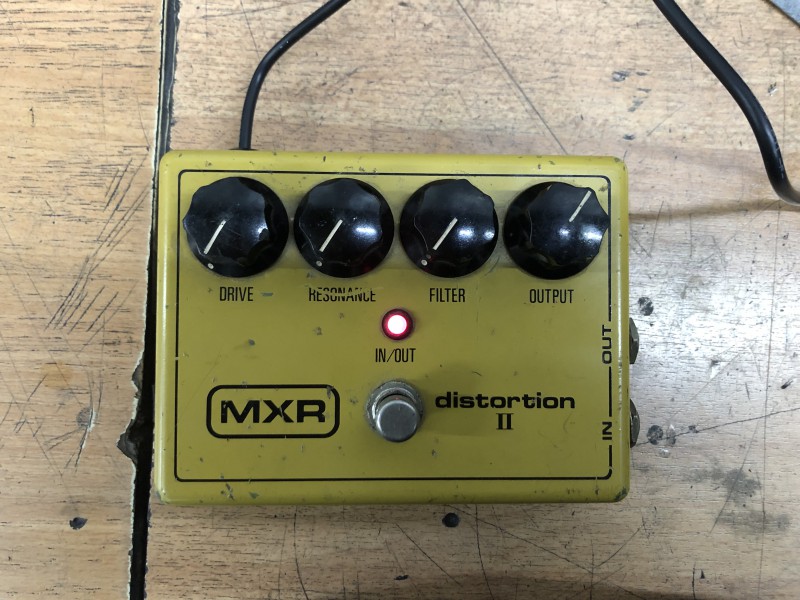

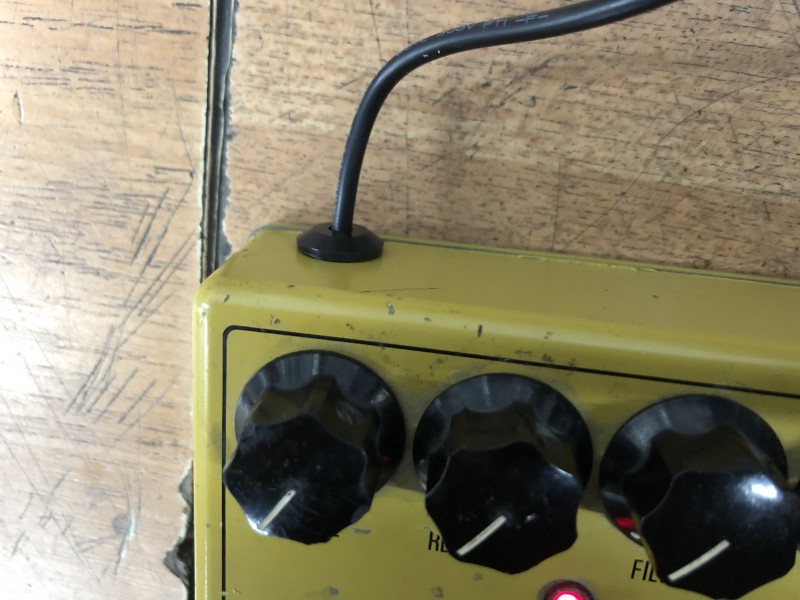

Et voilà j’ai trouvé une alim en 18V, j’ Usiné une petite bague en abs pour avoir un passage de câble propre. Cette fois ça fonctionne bien, la led a plus d’intensité et le son également !!

cool, resurrection d'une jolie disto vintage ! bravo

tu peux breveter le montage, y'a des ricains qui se cassent la tête pour la mettre en 9 volts

le plus difficile c'est finir classe (comme la dernière note d'un solo ) : une embase femelle pour connecter l'alim ça serait top de plus ces anciens modèles ont pas la coupure d'alim quand tu debranches les jacks donc ça la fiabiliserait ..

merci pour les conseils en tout cas et oui c’est prévu, je vais mettre directement le connecteur à la sortie, je voulais juste essayer en attendant. En tout cas content de voir que 40ans après ça marche toujours !

Pcq que je n'avais pas les schèmas

les conseils sur le matos des autres c'est facile, moi j'hésite beaucoup avant de poster un schéma, j'évite de le faire first page en public et sur du matos récent ou qui coute un bras et avec mes limites :
- sécurité.. on est censé savoir ce qu'on fait, mais p'tet pas tous..
- respect pour les professionnels en général...
- respect pour l'hébergeur

là c'était ok. Content qu'elle fonctionne, elle a un chouette look je trouve

bin tu vois ça a l'air de marcher

Bon et bien petit problème, j’ai à nouveau le même souci, presque aucun volume, je suis pourtant bien en 18v donc j’imagine qu’il y a un autre élément qui pose problème, mais lequel ? Qu’elle est la partie qui est censée amplifier le son?

les joies du vintage.. bon si elle a marché une fois y'a pas de raison qu'elle marche pas deux..
y'a plusieurs etages d'ampli, à différents niveaux du circuit, et ils sont mélangés dans le gros circuit intégré repéré A1 sur le schéma. je pense pas que le souci soit sur les etages d'ampli.
il y a plusieurs points à vérifier :
. elle consomme 1,5 watt faut une alim 18 volts 100 mA
. les faux contacts dans les potars et le switch, un coup de bombe ça coûte rien
. les condensateurs electro, surtout le orange déjà cité.. moi des condensateurs de 40 ans j'ai des doutes
. le régulateur qui surchauffe, en fonctionnement faut pouvoir poser les doigts dessus sans se brûler

vérifie aussi si en la laissant déconnectée de l'alim 1 heure elle refonctionne.

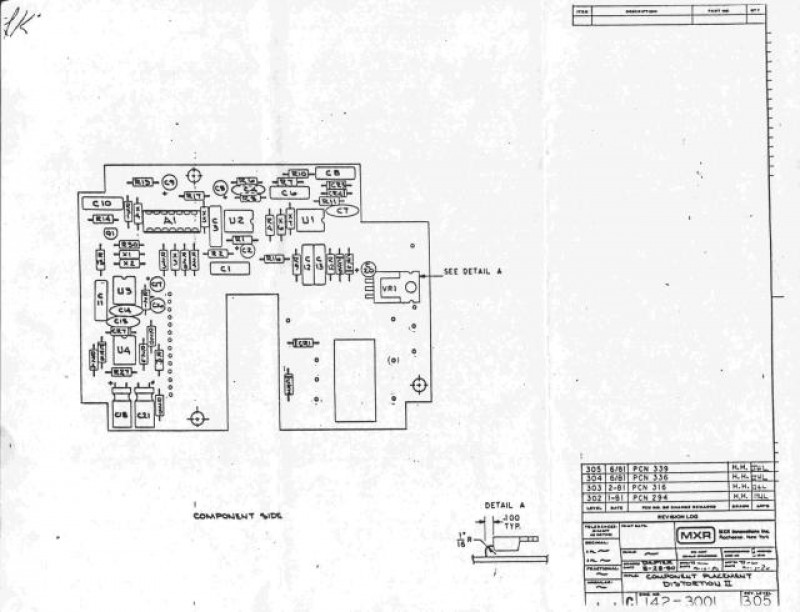

comme vous êtes sympas la 2eme et dernière page du schéma, avec un régulateur plus costaud :

C’est vrai que le condensateur tire un peu la gueule, le mieux serait de le remplacer directement je pense. Il me faut quoi comme modèle ? Pour mon alim j’ai un courant de 2000mA mais je pense pas que ce soit ça qui pose problème, le régulateur ne chauffe pas.

avec 2000 mA no problem.

le condo orange d'après le schéma c'est un électrochimique 10 microF 25 ou 35 volts ( pas moyen de faire un mu avec ma tablet en bois ) genre Panasonic ca devrait aller.. sorties radiales et vérifier les dimensions.

ça serait moi je changerai aussi son voisin de 15 microF et le gros bleu de 400 microF.

après y'a ceux en forme de perles vertes, la j'ai pas assez d'expérience sur leur vieillissement pour donner un avis...
déjà changer le orange ça me semble nécessaire.
