[tuto] NANO TUBE HEAD 9/12v

mieux vaut laisser le master volume qui est bien utile.

bonjour,

j'aimerai bien me faire ce montage, quelqu'un a essayé de marier les deux lampes 12AU7 et 12AY7 ?

est ce techniquement réalisable ?

pour ce qui est de l'alim, en 12V ca crunch plus ?

Bonjour à tous,

Je suis ce tuto depuis quelques temps et je dois dire que cette petite tête ma donne vraiment envie!

Bravo Lokrian et merci à toi de partager la conception de cette petite tête.

J'ai failli en acheter une qui était à vendre mais j'ai vraiment envie de la réaliser moi-même (même pas peur )

Je ne suis pas un spécialiste de l'electro
j'aurais donc quelques questions (encore désolé!)

1)Question con mais vaut mieux être sûr!
le potar de Master Vol de 25K/4watts fait 42mm est-ce normal?
comment l'installer dans la boîte? faut-il le raccourcir soi-même?

2) pour le led j'ai choisi un bleu de 3.3V donc une résistance de 430ohm ça devrait le faire? comment l'installer dans le montage?sur la plaque ou a part?

3)Je sais que la question a déjà été posée mais je n'ai pas vraiment compris : La broche 2 du tube B n'est pas reliée c'est normal?

J'attend avec impatience vos réponses pour pouvoir valider ma commande!!

D'avance merci et encore bravo à tout ceux qui ont apporté leur composante à cette superbe petite tête

je crois savoir de laquelle tu parles
Tu as raison de te lancer

Pour répondre à tes questions :
1- Oui, tu raccourcis la tig edu potard à la longueur souhaitée
2- N'importe quelle led convient. Installe-là sur le boitier, elle sert de témoin d'alimentation, ce serait dommage de ne pas la voir
3- Si rien n'est indiqué c'est que c'est normal

Cette petite tête sonne super couplée à un treble boost, c'est la raison pour laquelle j'en ai intégré 1 dans la mienne. Penses éventuellement à te commander le kit Musikding avec

Merci Denis t'assure !!

C'est clair que j'étais vraiment à 2 doigts de te l'acheter mais le plaisir de la réaliser soit même était plus fort!!

Je vais commander le kit TB également, par contre je pensais pas l'intégrer à la tête directement, je voudrais l'utiliser sur d'autres amplis.
Le rendu sera le même intégré ou non?

En fait pour la led et la résistance, je ne sais pas trop comment les brancher au circuit.
je vais suivre bêtement le Layout de Lokrian mais elle n'apparait pas dessus, de plus j'ai un peu de mal à interprêter les schémas électroniques!

Oui exactement le même

Cool merci beaucoup!!

Sinon pour la led et la résistance, je ne sais pas trop comment les brancher au circuit.
je vais suivre bêtement le Layout de Lokrian mais elle n'apparait pas dessus, de plus j'ai un peu de mal à interprêter les schémas électroniques!

Attention pour la led, ta résistance semble très faible, elle va briller très fort, limite t'aveugler

Perso dans mes pédales, je mets du 10kohm avec des leds bleues, et encore pour du 9V.

Pour son branchement, le + de la led sur le + de l'alim, le - de la led qui va à la résistance, l'autre bout de la résistance qui va à une masse switchée (masse switchée = masse de l'alim quand c'est en marche)

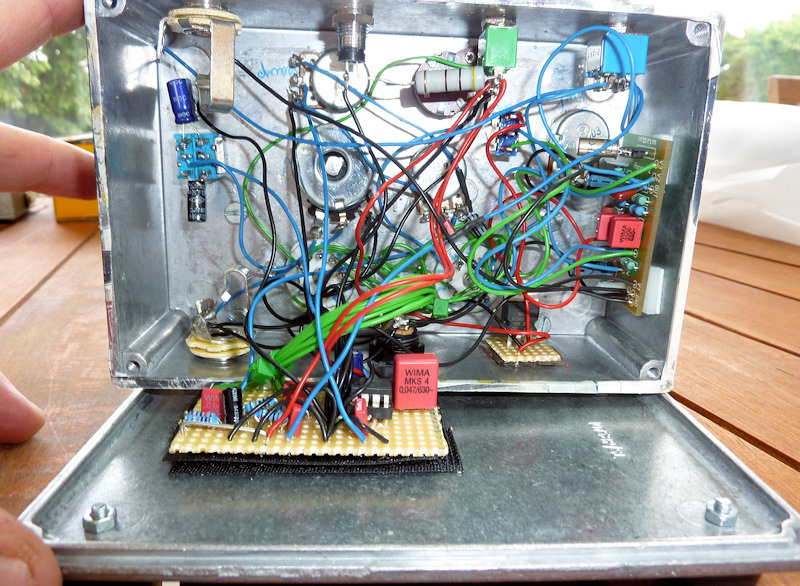

Si tu regardes sur le mien

On voit que le plus de la led (patte longue) est relié au ON du switch ON/OFF (j'ai inséré une résistance entre les 2 pour la protéger, entre 5 et 10k généralement), le - est reliée à la masse du jack d'alimentation

Edit : grillé

la résistance est reliée au + de la led

Oui, c'est pareil, faut qu'elle soit en série avec le led avant l'alim pour pas que la led recoive un trop gros voltage. Que ce soit d'un côté ou de l'autre n'a pas d'importance

Bon commande validée!!

Sinon ok pour le branchement il me semblait bien que ça nétait pas compliqué.

Donc pour la résistance 10kOhms, alors ça marche!

Merci à vous deux

Edit: grave grillé!!
Je suis sûr que tu vas vite la vendre cette petite tête!!

Je ne suis pas bien pressé non plus, j'aime bien la brancher de temps en temps
Bon montage

Une petite question :
pour la résistance entre la led et le switch On/Off,

est-ce que cette résistance conviendra t-elle?

http://www.musikding.de/Passiv(...).html

ref de ma led :
http://www.musikding.de/Active(...).html

Oui, parfait.

Prends aussi une 4.7k et une 2.2k des fois que tu trouves ça trop faible avec 10

Cool, j'ai commandé les 3 t'as raison
Merci beaucoup pour tes conseils.

Sinon une autre question (encore!!) au niveau des pots de gain A et B, c'est quoi le mieux ;
2 pots gain ou un seul stereo (comme sur le layout)?

Car selon un ancien post, si l'on veut 2 potards de gain séparé,
il faut raccorder la broche 2 du tubeB à la bande D10 (là où se trouve aussi pin 1B) pour qu'elle soit reliée au (-) de C3a ce qui permet de rendre actif le pot gainB.
J'ai juste?
