Sortie de grange

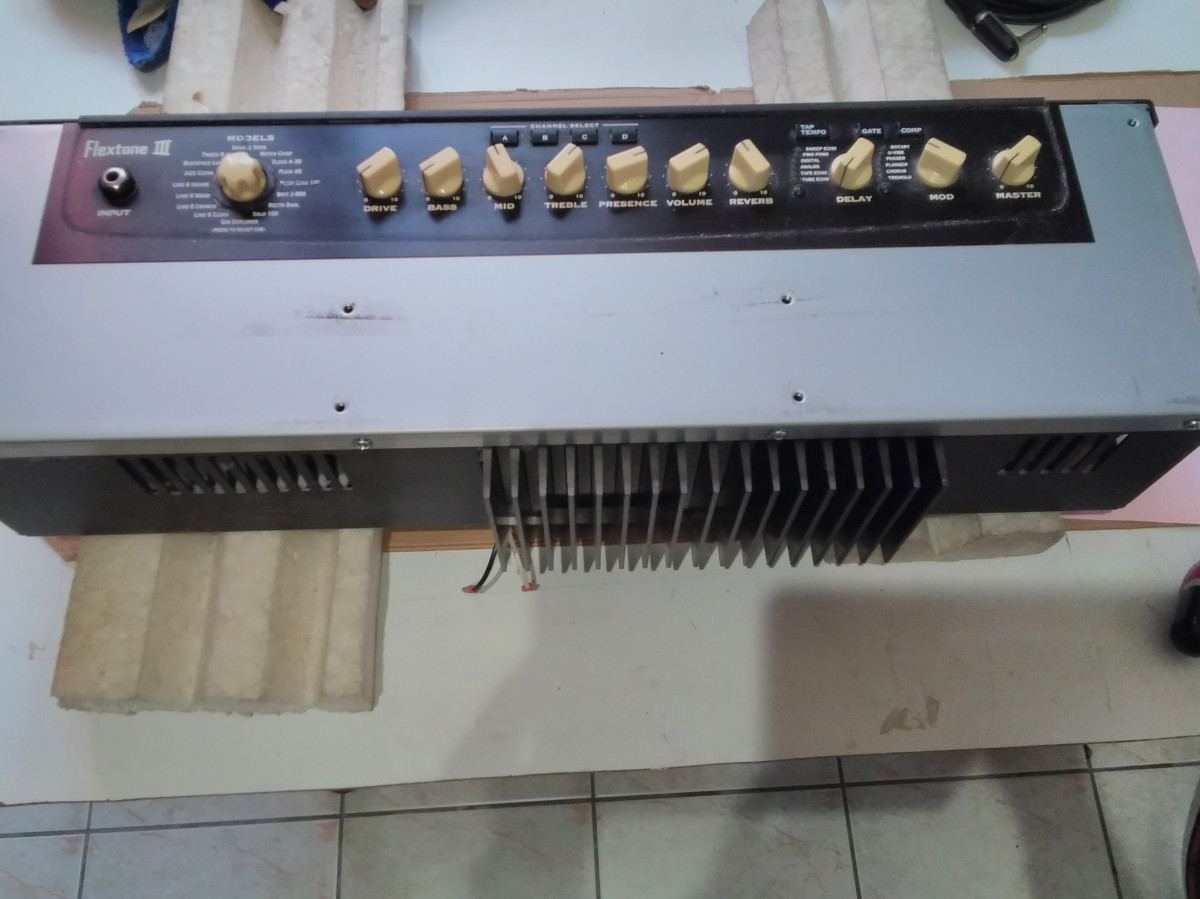

Un des tout premiers, rares (marquage 'recto dual' remplacé par 'treadplate' suite gracieuse intervention de m... b.....)





Un peu crassous pépére...

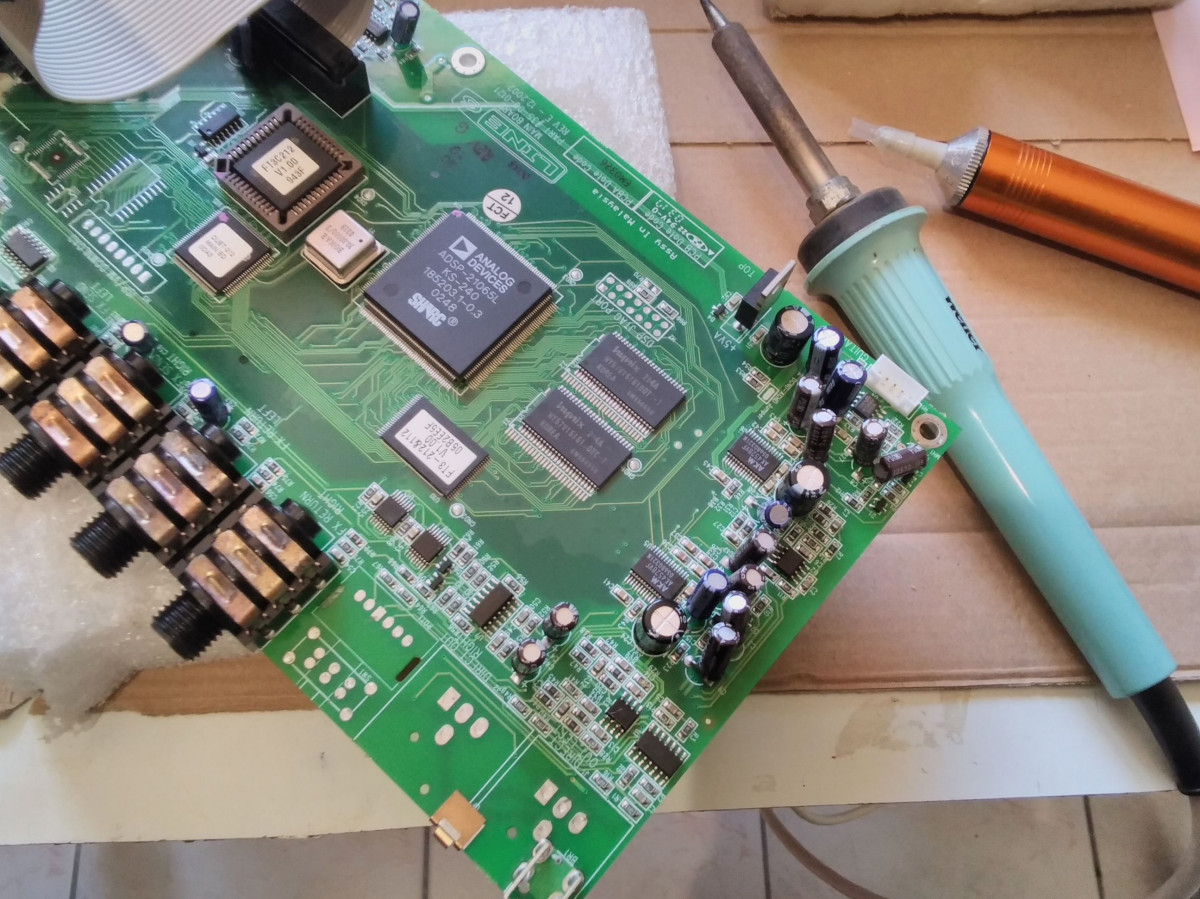

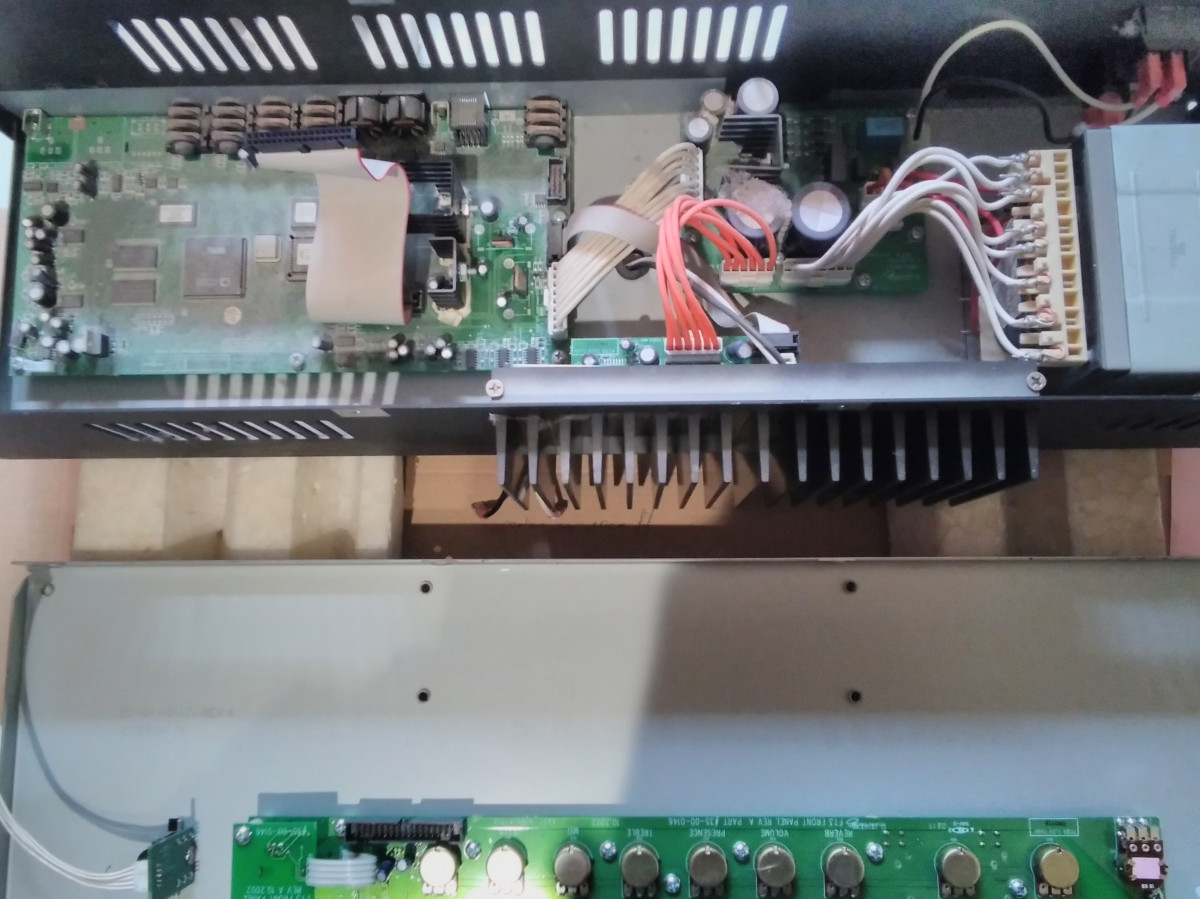

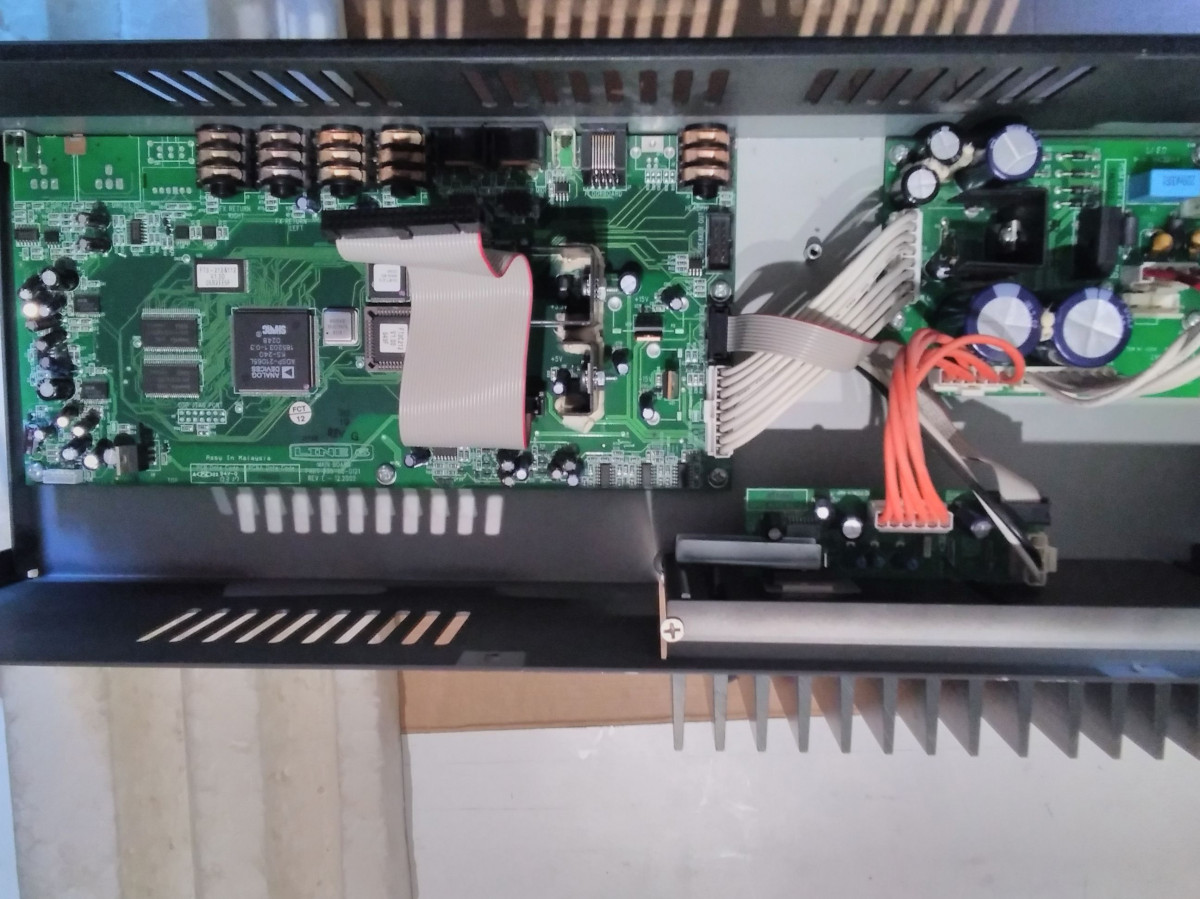

Après la fée du logis on y voit plus clair, tout est d'origine.. plus pour longtemps !






Allez hop chignole !

Action...





Installation..

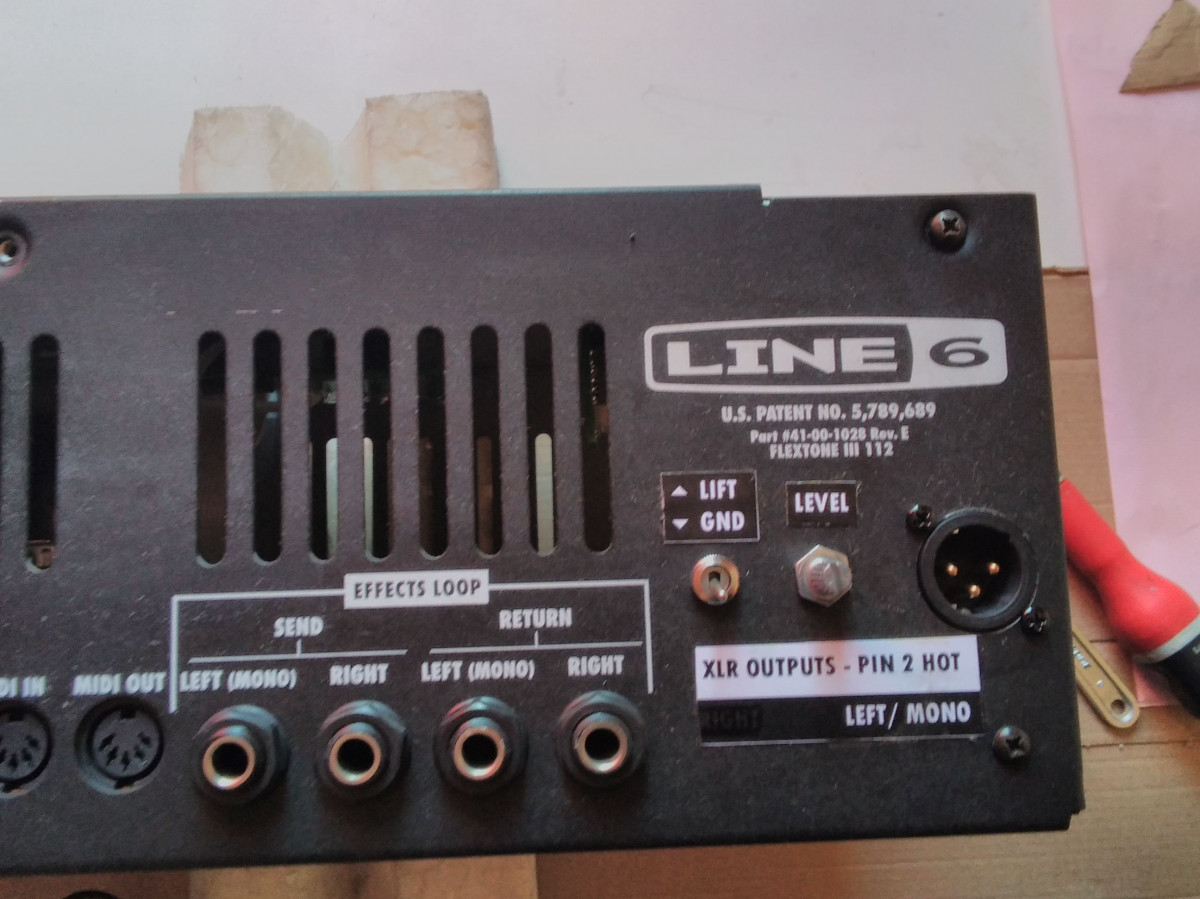

Joli l'inter.

La prochaine fois qu'un rafale passe dans ma rue, je vais pouvoir en récupérer 1.
Tx

C'est quoi comme modif ?

Ca ressemble à une sortie directe niveau ligne sur XLR avec un potar pour doser et un switch pour l'activer. C'est surprenant que le PCB soit déjà prévu pour cette modification (ou alors ce pcb sert à un autre modèle), mais je me demande pourquoi tu n'as pas câblé la sortie Direct Out Right. Pas d'intérêt (sauf pour effets stéréo) ?

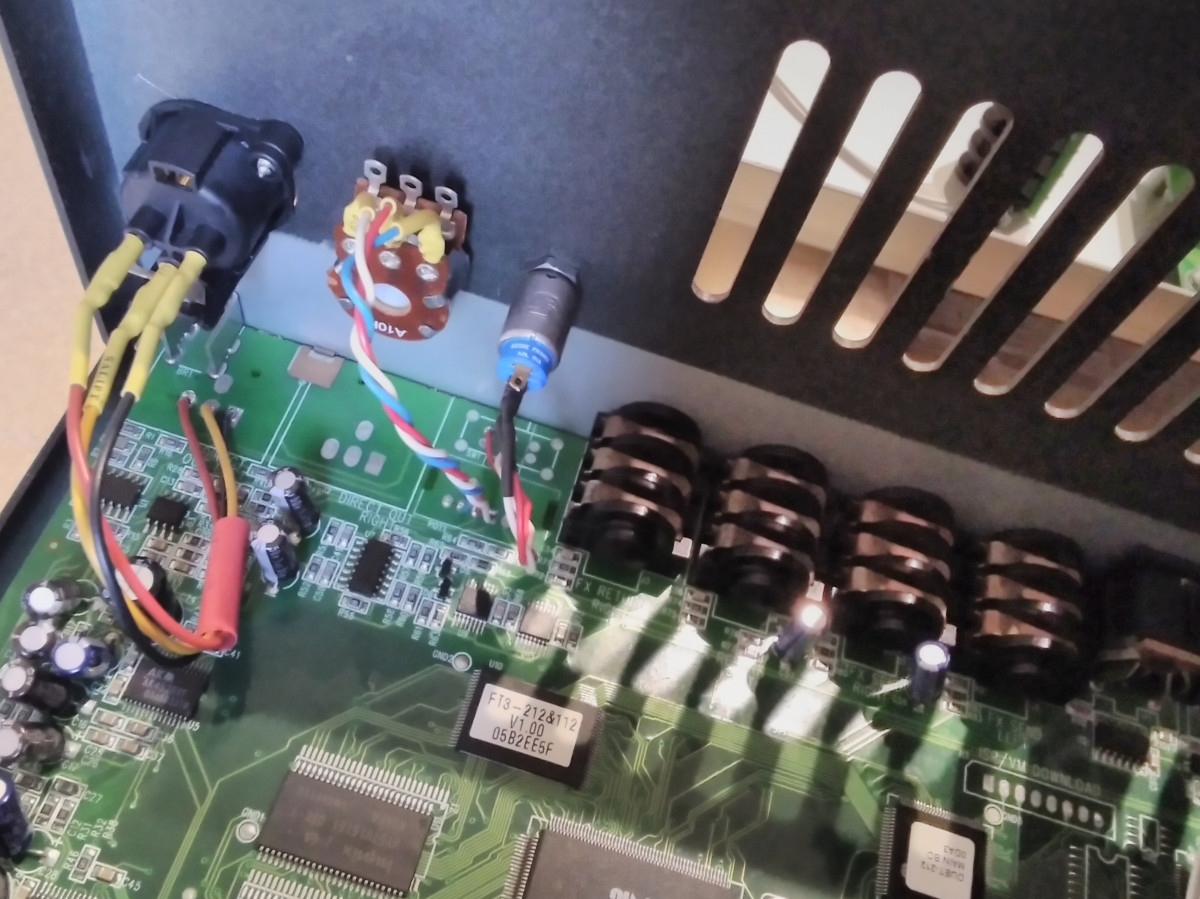

C'est une sortie DI symétrique avec réglage de niveau et switch pour couper la masse chassis.

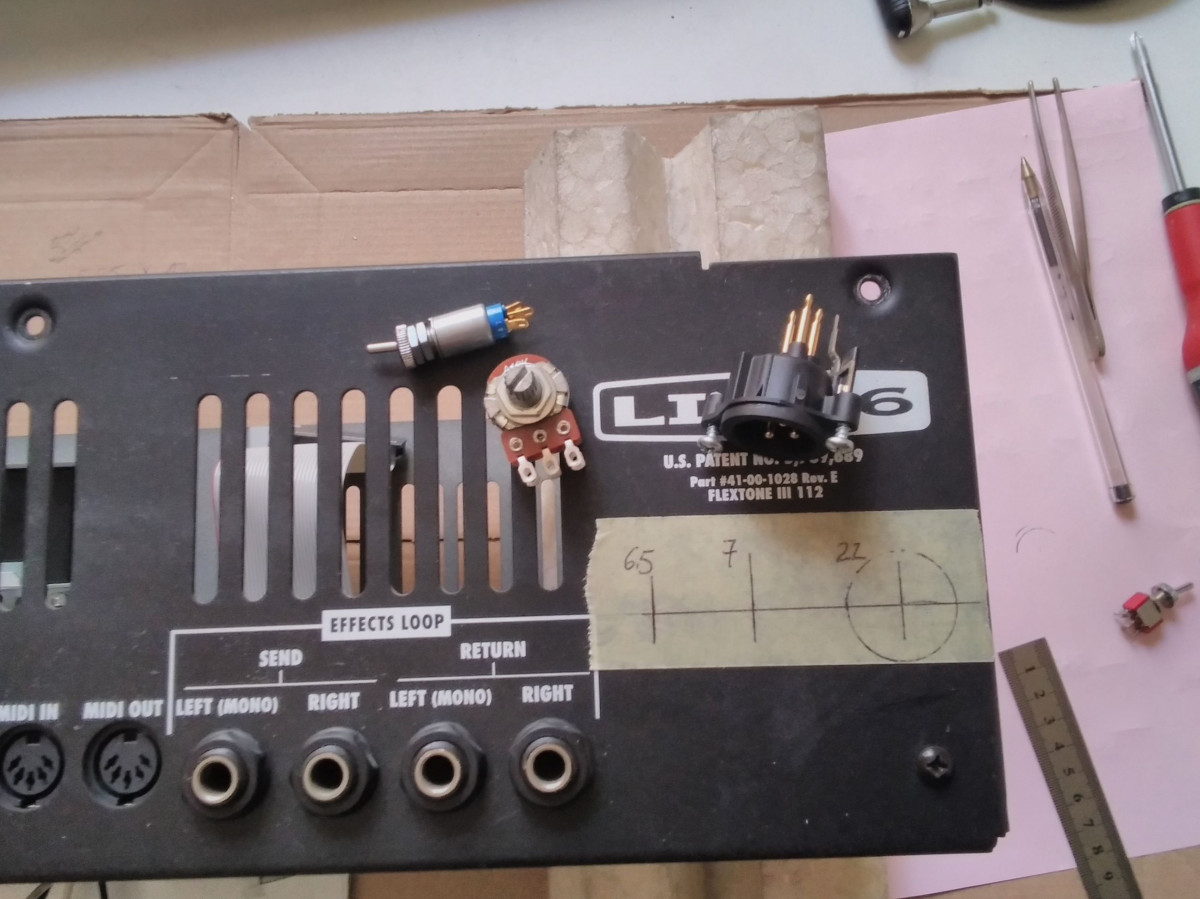

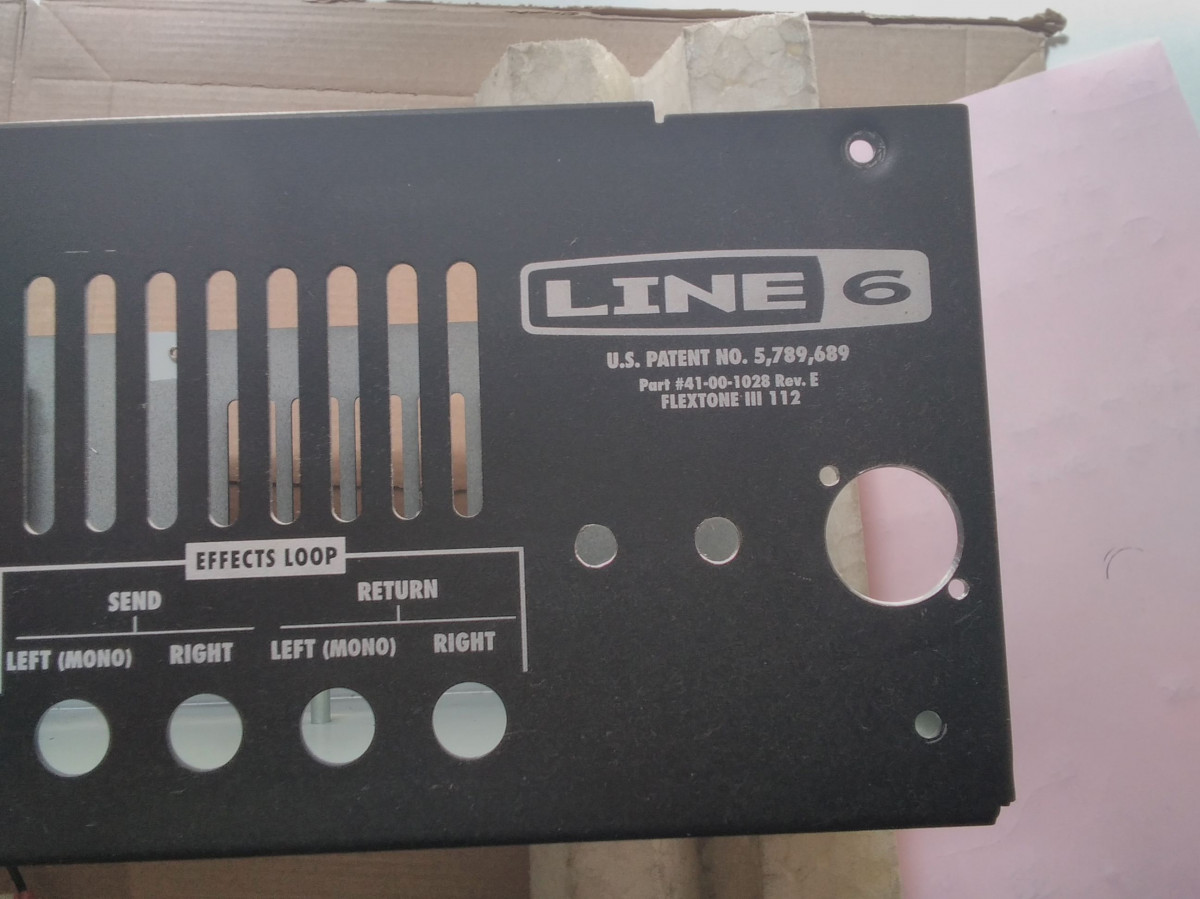

J'ai pas cablé la sortie droite, sur les petites sonos le gars de la console il lui manque toujours une tranche.. en plus elle sert surtout pour le delay ping pong qui prend du temps à être bien calé. Mais c'est tout à fait possible, la carte est équipée pour, c'est la même pour toute la serie flextone. C'est une mod facile, le plus délicat c'est percer le chassis acier pour le xlr..

C'est un monteur d'alarmes qui me l'a donné.. il a du travailler sur rafale

Certainement, mais ta réalisation est impeccable.

Nan, souder des fils directement sur un pcb c'est pas élegant.. mais j'avais pas de connecteurs adaptés sous la main.

On peut faire mieux, le xlr et le switch à montage direct sur pcb se trouvent facilement, faut juste (!) percer le chassis pile poil pour pas contraindre la carte... Par contre le potar 2 x 10k avec les 6 contacts en ligne et l'axe long c'est introuvable.
Bon l'ampli m'a couté moins que 3 switches..

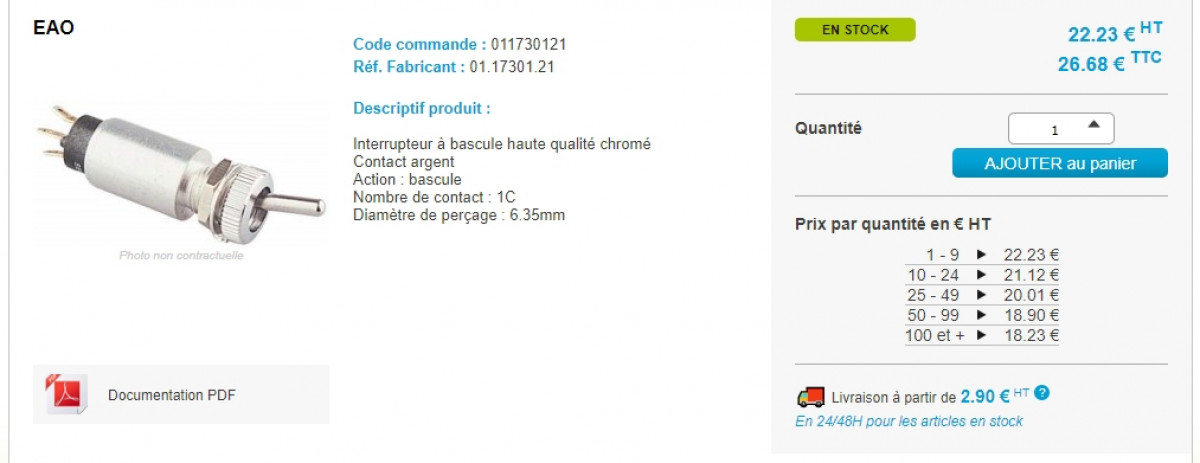

(sont chérots d'ailleurs ces inter, c'est quel site Tx ?)

tu as percé avec un foret étagé ?

Pour le xlr oui, j'ai un hss qui vient d'angleterre. Pas sur que les titanium china resistent : ça chauffe et ça force pas mal au dessus de 18 mm, faut y aller doucement.
