Aide projet DIY - Ampli Rotatif (Forme Solide de dürer)

Salut,

Voilà quelques nouvelles sur l'avancement du projet après 2 mois de recherches & de conceptions (qui s'approchent de la fin).

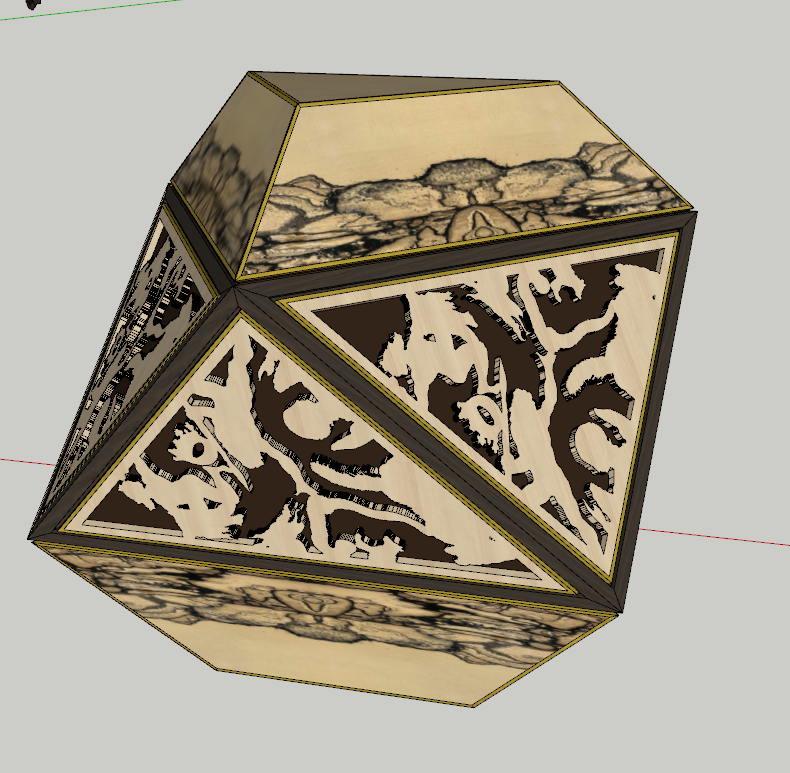

Premièrement j'ai réussi a modéliser le solide de Dürer selon la théorie la plus intéressante a mes yeux, celle de Chris Jones. Ce type est complètement zinzin, il a analysé la perspective au pixel près avec un programme Python pour définir les proportions géométriques du solide, j'ai donc construit le solide grâce à ses formules. Le résultat est vraiment super car la pièce est légèrement asymétrique, je trouve ça incroyable!
Voici l'étude pour les curieux (https://chrisjones.id.au/Melencolia/index.html).

Ensuite j'ai avancé sur la conception d'ébénisterie :

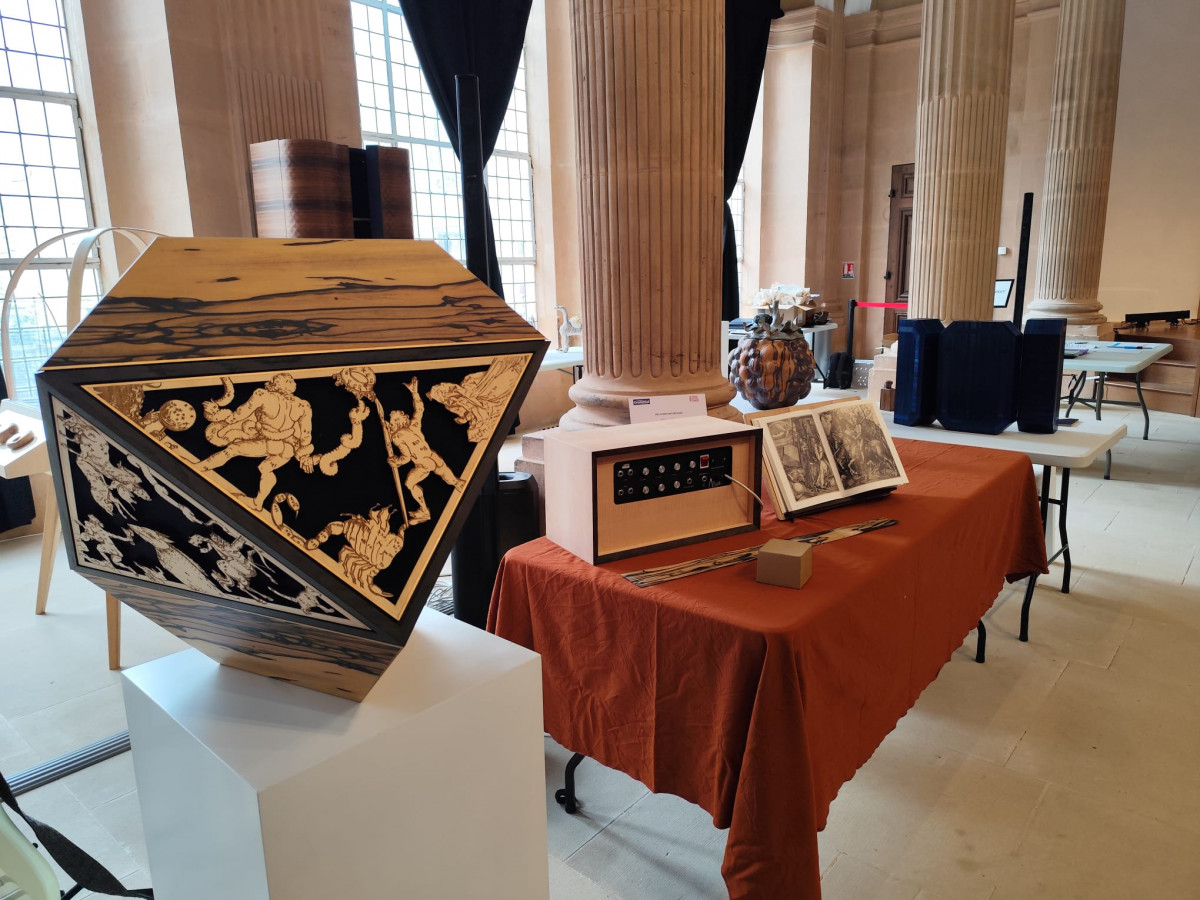

Le solide est divisé en 3 étages, le haut et le bas seront des panneaux de CP replaqué en ébène blanc.

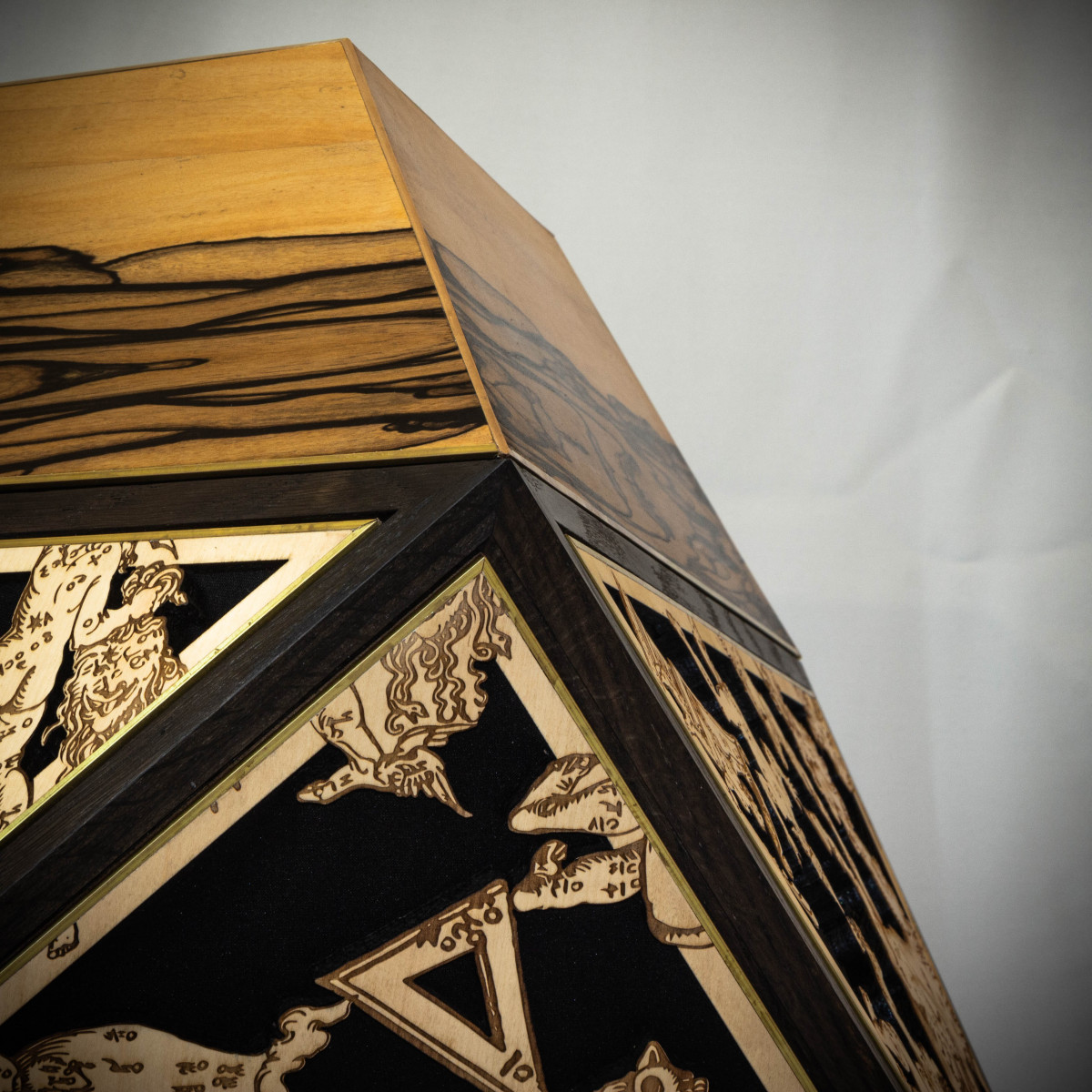

Les arêtes seront feuillurées pour incruster des baguettes de laiton. Certains auront des joints creux, notamment entre les panneaux ajourés et le cadre, puis entre les 3 étages.
Le cadre noir central sera en chêne des marais.
Les panneaux ajourés seront des panneaux de CP replaqués en érable (avec un frisage en fougère), les motifs seront découpés et gravés à la graveuse laser. Ces mêmes panneaux seront aimantés dans une feuillure dans le cadre massif.

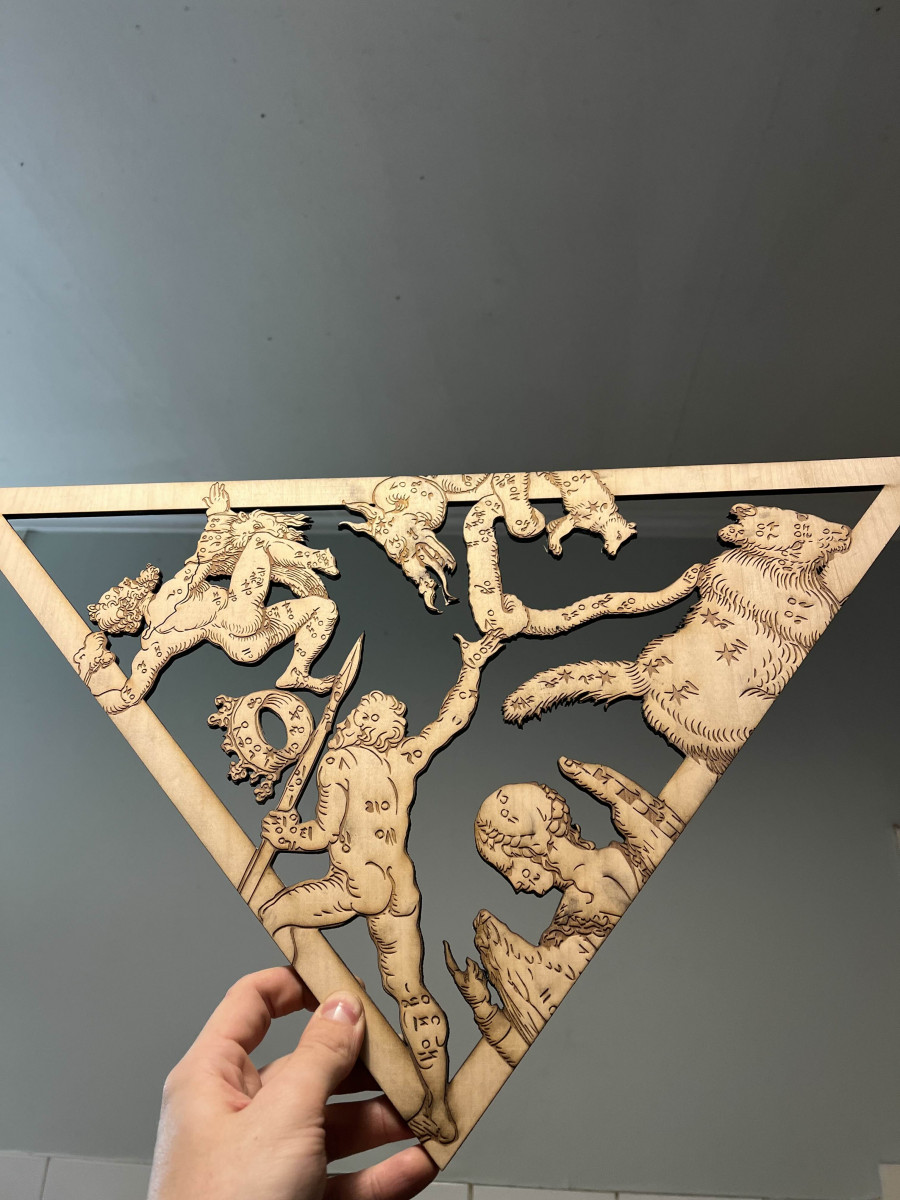

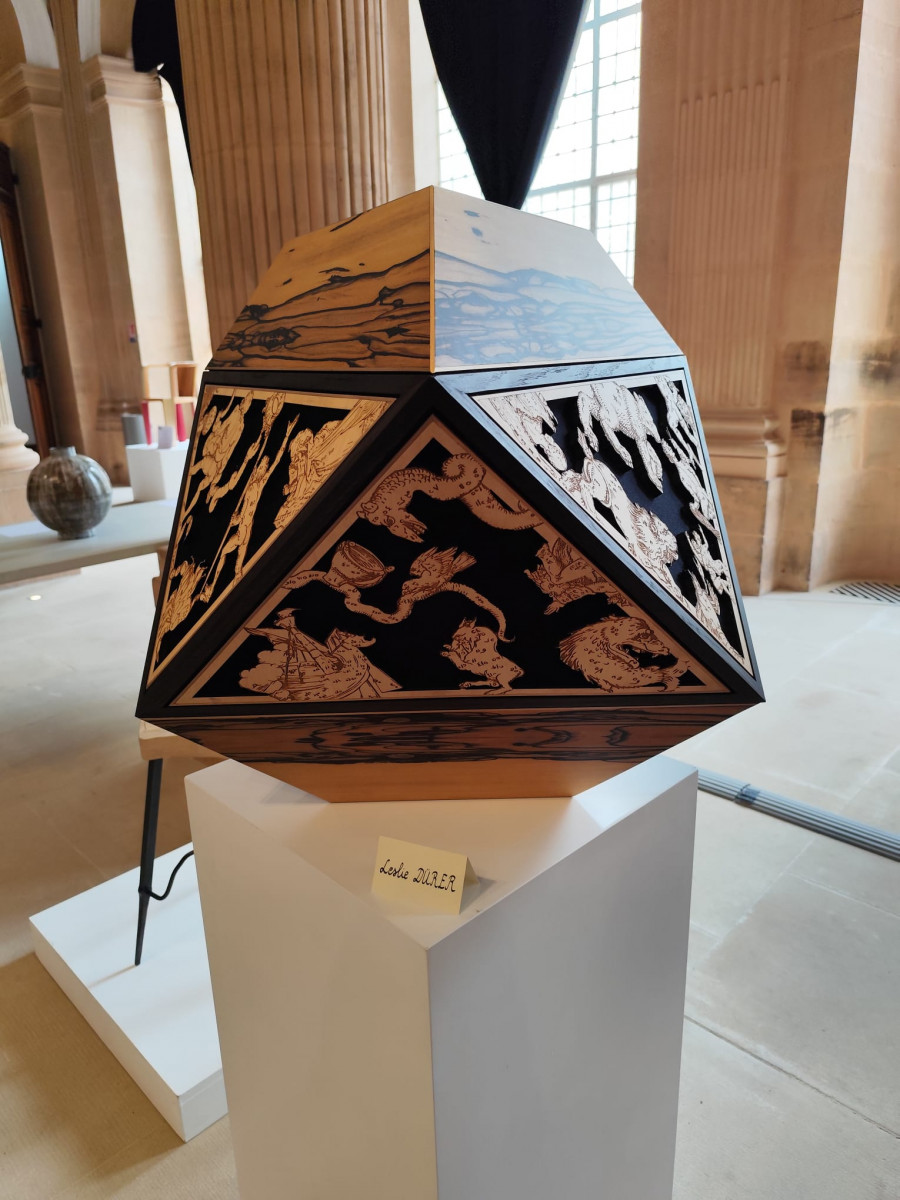

Voici un premier test. Chaque panneau aura des gravures différentes. Les panneaux ajourés (permettant de faire passer le son) seront donc une carte du ciel (représenté par les constellations, dessiné par Albrecht Durer vers 1515). Les constellations sur chaque panneau seront positionnées pour représenter un jour bien précis, celui du crash de la météorite de Ensisheim le 7 novembre 1492 (Elle-même représenté en arrière plan dans la gravure Mélancolia I où apparaît le Solide de Durer). Mon solide aura donc en quelque sorte un hémisphère sud et nord avec certains points cardinaux, le solide prenant aussi le rôle de la "météorite", vu que le ciel du moment du crash sera "imprimé" dessus.

Pour tout ce qui est électronique, je n'ai pas vraiment eu le temps encore de plus m'y pencher, l'objectif est de boucler ça cette année (choix de l'éléctronique). Je me suis juste noté le "Celestion G12 NEO Creamback 8 Ohm" en HP. Et pour l'ampli je partirais sur un classe D du coup. Les lampes semblent trop fragiles et complexes à mettre en place.
Vu la pièce, je ne sais même pas si j'aurais le temps de faire une guitare à côté, peut être que je vais partir sur une conception 2hp (basse et horn) et en faire un """"vrai"""" leslie pour plus de polyvalence. Faire une guitare en plus serais sûrement un peu suicidaire en rajoutant encore une charge de travail et de conception a mon projet. J'imagine que me concentrer à 100% sur l'ampli m'éviterait de me perdre ?

Ah oui je cherche aussi des fers de météorites du coup, j'aimerais replaquer mes potentiomètres avec ça. Si quelqu'un a un tuyau pour ce genre de truc ? J'ai vu qu'en bijouterie c'est une matière que se travaillait

Voilà, je sais que ce projet sort un peu du cadre de la lutherie, mais je poste ça là au cas où cela intéresserait certaines personnes. N'hésitez pas à donner vos avis et me faire des retours !
Et s'il y a des ébénistes/menuisiers avec de la bouteille, je ne suis pas contre quelques retours sur mon analyse de fabrication que je pourrais partager.

Bonne soirée à tous !

PS : C'est la copie d'un post que j'ai fait sur le forum LutherieAmateur, juste histoire de donner des nouvelles du projet. Comme dit, j'ai beaucoup travaillé sur la pièce d'ébénisterie, les plans et analyses de fabrication touchent à leur fin, début d'année prochaine j'aurai surement mon premier prototype. Cela sera l'occasion de faire des essais d'électronique.

bravo, l'intelligence artificielle peut couiner encore longtemps devant cette créativité !

[moi j'ajouterai un quartz accordé à 432 Hz au barycentre du solide ]

J'ai juste reconnu la Grande Ourse, le Bouvier, la Couronne boréale, le Dragon, Hercule et la Vierge. Je ne comprends pas grand chose au reste, sauf que c'est de la belle ouvrage.

Merci pour vos retours, je suis ravi que cela plaise !

Je vous fais une update ici aussi, c'est un post que je fais en parallèle sur LutherieAmateur

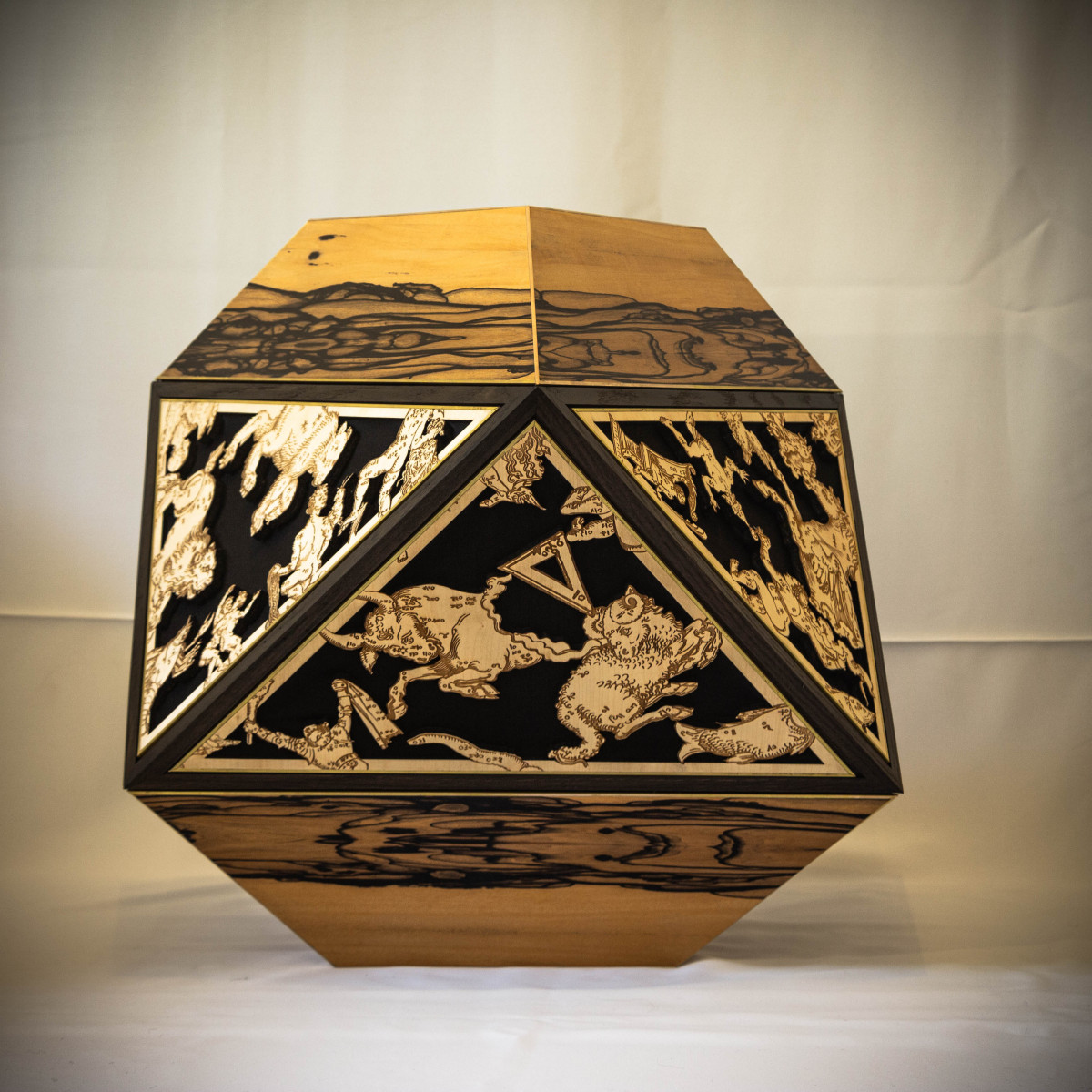

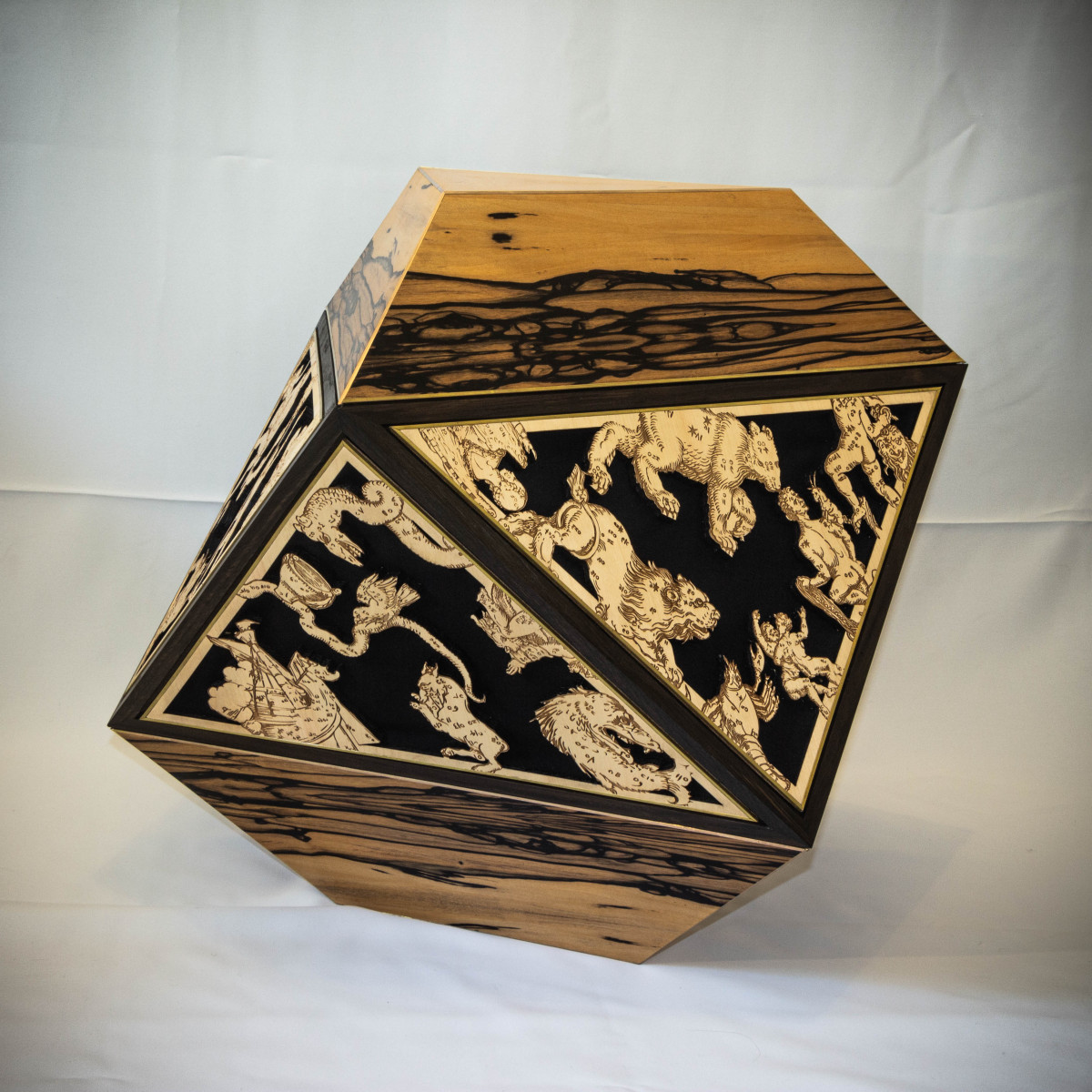

La partie ébénisterie du projet avance. J'ai débuté mon prototype avec du massif en frêne et des panneaux replaqué érable.

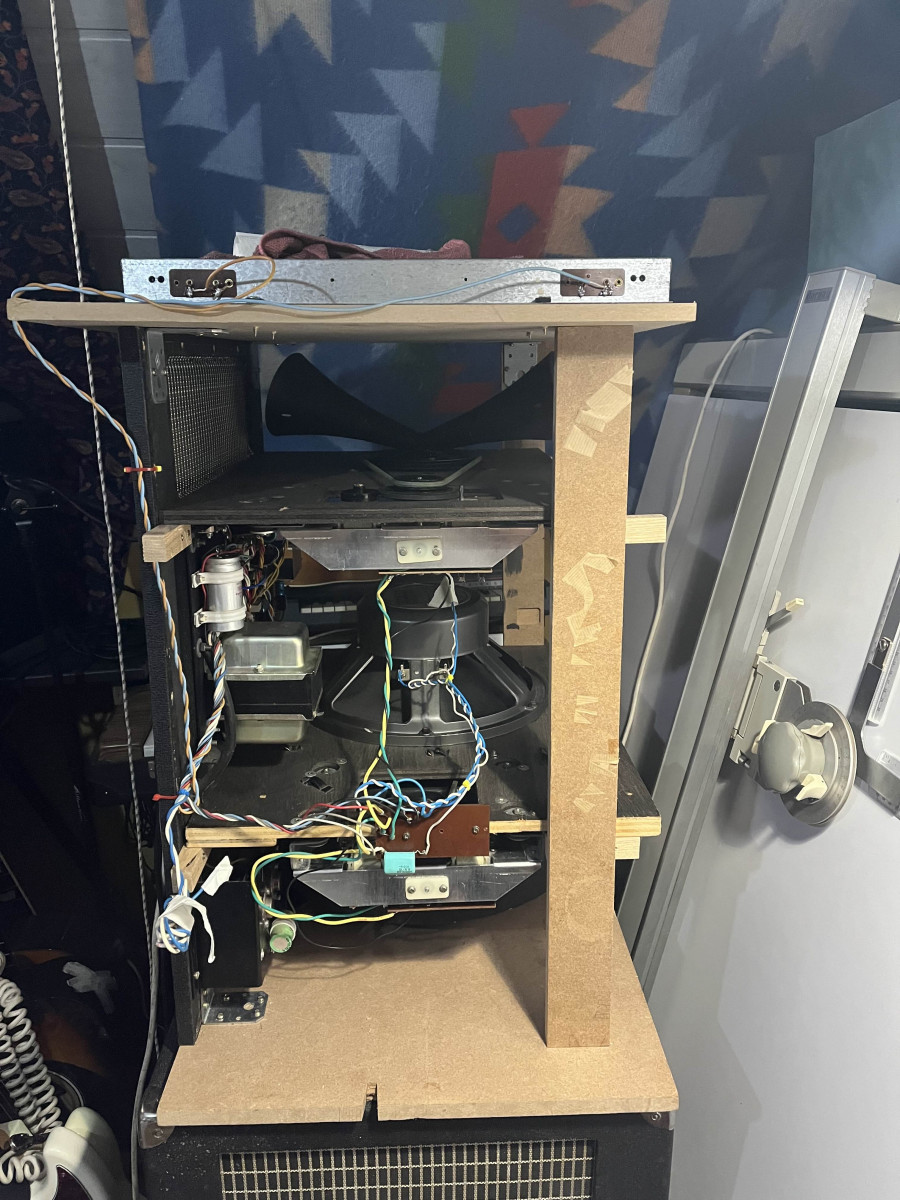

Je consacre mon temps hors de l'atelier pour mes recherches sur la partie électronique du projet. J'ai fait une petite trouvaille d'une cabine type Leslie d'occasion à 80€, c'est une MacSound Duo de Luxe fabriquée en Italie dans les années 70 pour les curieux. Je l'ai un peu remise en état et montée sur un châssis de fortune pour rendre le tout accessible.

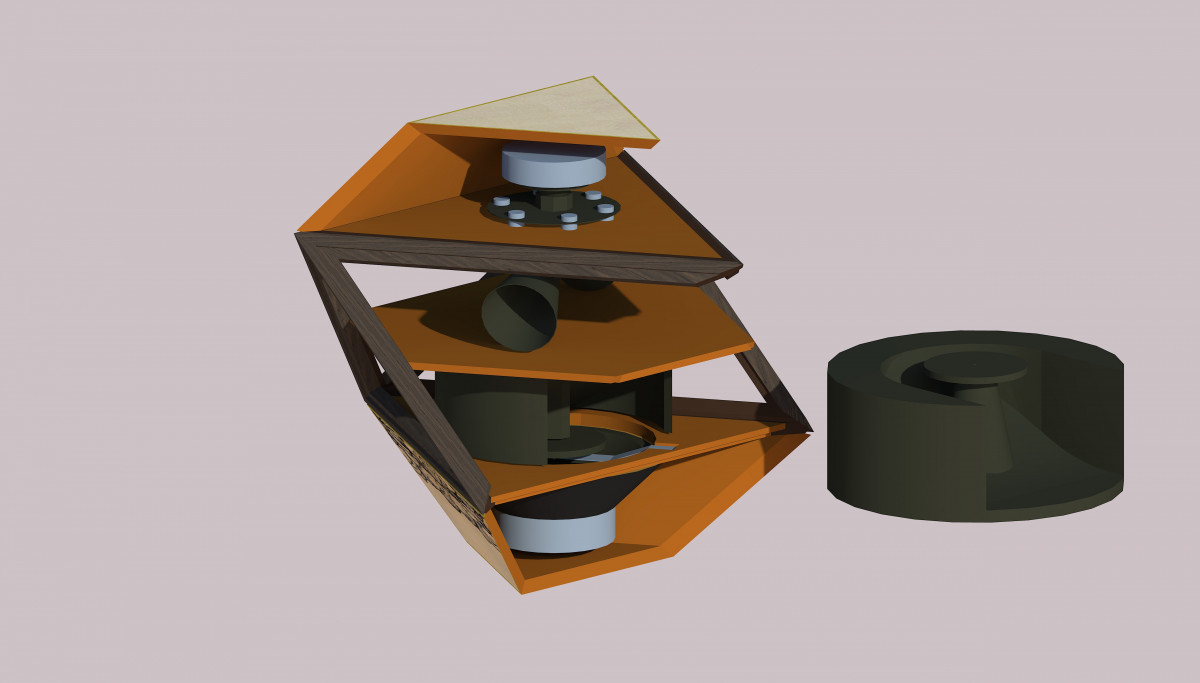

J'ai aussi pris le temps de modéliser les parties que je risque de récupérer (cornes, baffles et système de poulie).

Bon on remarque les premiers soucis de place... la baffle inférieure est trop grande pour ma dimension souhaitée je ne peux pas agrandir le solide de Dürer pour des raisons esthétiques (il fait déjà 625mm de large). Pour cette baffle j'ai 2 solutions. Soit découper celle que j'ai récupérée ou en fabriquer en bois avec une CNC.
Les cornes rotatives seront adaptées pour être mises à l'envers, je commanderais une pièce usinée au tour à métaux dans mon centre de formation.

J'ai fais une demande d'inscription sur le forum Projet G5 partenaire de LutherieAmateur. Je pense qu'il est plus adapté pour ce type de sujet. Il me semble que le forum TechniGuitare est plus orienté ampli à lampe si je ne me trompe pas ?

Pour le choix de l'électronique je commence tout juste mes recherches et débute dans le domaine, je vous partage ma démarche. L'idée du double tambour rotatif ont oublie hein haha.
Si l'un de vous est un peu calé là-dedans n'hésiter pas a me donner votre avis, cela m'aiderait grandement!
Merci d'être compréhensif vis a vis mon "savoir" en matière d'électronique

Ma démarche serait de définir un hp 12" (j'avais imaginé un Celestion G12 NEO Creamback 8 Ohm mais est-ce vraiment un HP adapté pour une cabine leslie ? Je vais encore approfondir cela) et un moteur à compression 1" (que je n'ai pas encore défini).
Par comparaison la "Leslie" que j'ai achetée a un RCF TW101 de 1" pour les cornes (qui n'est pas un moteur a compression) et un CIARE M 320.50 C/Fx en HP de 12".
Ensuite, je vais chercher à définir les moteurs que je vais utiliser afin de remplacer les ÉNORMES blocs d'origine.

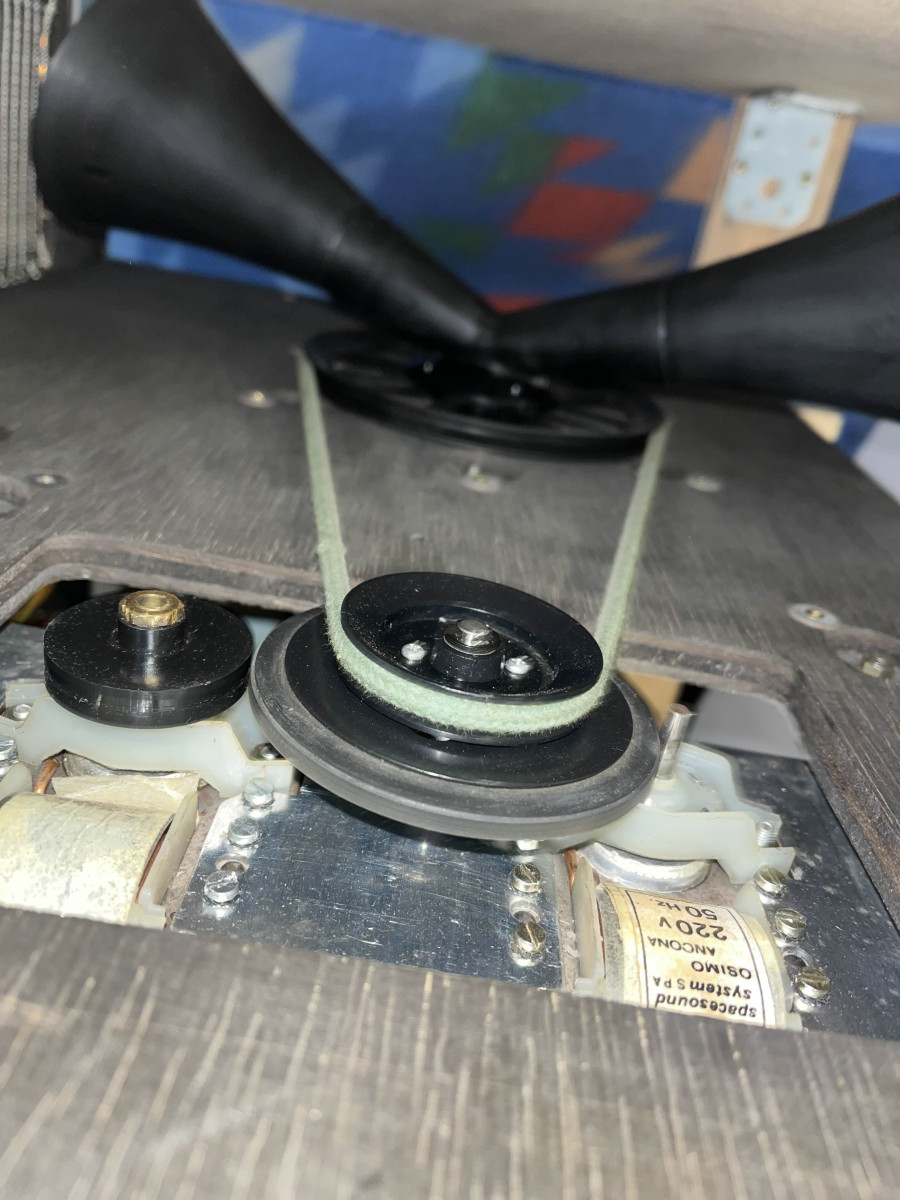

Ici on aperçoit que c'est en fait 2 moteurs par système rotatif (aigu et basse, ici les cornes aiguës), un rapide et un lent (les deux vitesses des cabines Leslie quoi )
Bon l'idée est de virer tout ça par souci de place et d'avoir seulement 2 moteurs en tout (aigu et basse). J'ai déjà un peu fouillé quelques projets DIY et c'étaient des moteurs DC, mais je n'arrive pas à me faire un avis, il faut juste un moteur silencieux avec du couple (DC, servo, brushless?)
Pour les contrôler j'ai pensé à utiliser un Arduino ou un circuit simple afin de varier la tension. Mais vu que la baffle et les cornes ont une vitesse de rotation différentes, j'imagine que l'Arduino est plus polyvalent et compact.
Enfin une section ampli neuve. Je partirais sur un ampli de type transistor car plus fiable et compact, comme conseillé au début du projet. Sans oublier les filtres de fréquences. J'avoue que là je n'ai aucune référence en tête. L'idéal serait un kit compact que j'adapte à ma pièce. :hein:

A noter, j'ai réussi à récupérer le contact d'un restaurateur d'orgue Hammond en Suisse. Je ne l'ai pas encore contacté, mais il pourrait sûrement m'aider pour mon projet.


Voilà mon avancée et mes démarches futures. Y'a encore du chemin a faire !
