Régler le Bias soi-même

Cette tension négative,peut être tirée sur une des branche HT=1930 en y mettant par exemple une 1n4007 en inverse ce U devient négative de là,tu vas lisser cette tension ,via un ou deux condensateurs ca dépend de la tension de branche et la valeur du condo,dépend du tôt d'ondulation,qui ce prononce en fonction du courant pompé,autre cas de figure,le transfo=PT peut y avoir sa 60 aine de spires relié d'un coté au châssis, ce qui te procure U 70Vac,pareil une diode en inverse et tu obtiens U neg

En ce qui concerne le réglage de bias ,il est préférable de ce fier aux abaques de droites de charge,en ce qui me concerne pour mes amplis ,je préfère procéder de cette manière,et ayant fini de construire un lampemètre en valise ,ca ,me permet de déterminer l'usure des tubes ,34,84,6l6 , 6v6;ecc=81/82/83
Et je reviens sur le fait des 70% de conso et bien ce n'ais pas crédible ...tous dépend de la constitution de l'alim et l'OT ,d'ou ces 70 vont s'adapter sur tel ou tel ampli, mais jamais en général,ca serait trop facile et nous étant guitaristes ;aurions pas de difference de timbres d'ampli et c'est ca ,ca n'aurait pas d’intérêt ; pour ne pas pouvoir trouver son Graal I = U / R ,donc considère ton R qui est l'OT ,là te fait cogiter ...

T'es quand-même incroyable ...

Je te vois tout le temps mégotter parceque tu n'as pas de budget et tu es prêt à foncer dilapider le peu que tu as dans une boutique, pour faire procéder à une opération dont on ne comprend même pas le bien fondé ...

Chacun dépense son argent comme il veut, certes, mais je me demande si tu n'aurais pas mieux à faire ...
(du genre te poser et ouvrir un post pour expliquer ce que tu as, ce que tu voudrais, etc. Il y a suffisamment de gens compétents sur ce forum - et je ne parle pas de moi - pour t'aider à y voir plus clair, pour commencer)

Ok ,Oldamp,mais je n'ais pas à souhaiter l'année qui arrive ,car nous l'avons pas encore traversés ,donc comme tu le dis,faut rester sensés...
Je fete Noel = Nos enfants ,ensuite le reste ne veut rien dire ...

Votre charabia est incompréhensible ! Sujet, verbe et complément, et éventuellement une subordonnée, ça permet de faire des phrases intelligibles. Inutile de faire du Proust, juste une phrase complète

Allez ! Une bonne résolution pour 2020 : je fais des phrases

Bon Réveillon tout de même à tous et surtout aussi à ce que l'ampli a offensé ,ou offense

Bonjour à tous,

Je ne suis pas un spécialiste des schémas électriques mais j'ai un minimum de compréhension en matière électrique.

Mon vieux Koch Twintone 2 mérite que je change toutes ses lampes (d'origines).

De fait, je doit changer les lampes préamp et les 2 EL34 de l'ampli de puissance.

A priori j'ai un réglage du bias à faire aussi une fois les nouvelles lampes installées.

La plupart des ampli à lampes ont des zones ou des plots de test.

Or en regardant le circuit électrique, je détermine bien l'existence d'un plot de réglage du bias et sur le schéma imprimé les niveaux attendus pour un réglage correct. Or, je n'ai aucune zone de "test" clairement déterminée ?

Je suppose que je dois pointer ma pointe "négatif" sur la partie métallique du plot de réglage du biais et je suppose aussi que ce réglage se fera simultanément pour les deux lampes, n'ayant rien vu d'autre.

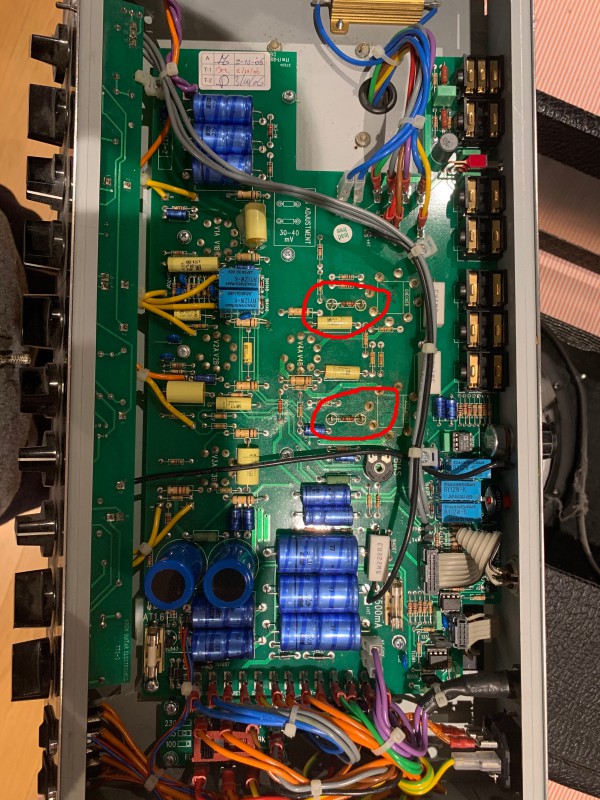

Ci-dessous les photos du circuit pour mieux me faire comprendre :

Vue générale du circuit :

https://zupimages.net/viewer.p(...).jpeg

Instructions réglage bias :

https://zupimages.net/viewer.p(...).jpeg


Plot de réglage du biais :

https://zupimages.net/viewer.p(...).jpeg

Le schéma électrique (qui confirme, si je le comprends bien, un réglage simultané des 2 el34 ... mais je préfère demander confirmation plutôt que de faire une connerie) :

https://zupimages.net/viewer.p(...)3.png

Un grand merci par avance pour vos éclairages !

Amicalement

Oui tu as tout compris sauf qu'il faut mettre les deux touches de ton multi de chaque coté de la résistance, peu importe le sens, rouge d'un bout et noir de l'autre, sans rien toucher d'autre. Et tu règles par exemple 35 mV sur une résistance avec le potar de bias et ensuite tu vérifie que tu as aussi 35 mV sur l'autre résistance. S'il y a une différence, elle ne doit pas dépasser 10% sinon tes tubes ne sont pas bien appairés ! Bon, jusqu'à 15% c'est pas dramatique ! Et tu répartis de chaque coté, par exemple 33 et 37 si la diff est de 4 mV !



A priori le noir à gauche et le rouge à droite sur la photo !

Un grand merci pour ton explication ! Me voilà soulagé de ne pas faire de bêtises !

de la belle fabrication apparemment ce Koch, ça fait plaisir à voir !

Oui, super amplis, peu connus mais redoutables et son magnifique.

Le circuit que tu vois date de 2006 : 13 ans déjà !

Voilà ce que je prévois pour les el34 :

https://www.thomann.de/fr/tad_(...)t.htm

Puis en v1 :

https://www.thomann.de/fr/tad_(...)e.htm

Puis v2 :

https://www.thomann.de/fr/tad_(...)d.htm

Puis v3 et v4 :

https://www.thomann.de/fr/tad_(...)e.htm

J'espère que ça sonnera comme en 40

bonjour à tous.
J’ai fait le montage du kit Princeton 1164 de chez Mojotone..
Les mesures bias sont les suivantes sur les 6v6: pin 3 mesure 288 volts
Pin 5 mesure -31 volts alors que d’après le manuel je devrais avoir autour des -40 volts. L’ampli fonctionne sans problème.
J’en ai fait part à Mojotone , leur technicien m’a répondu que sur le pin 5 les valeurs peuvent se situer entre -30 et -50volts.
Qu’en pensez vous? Est ce que -31 en pin 5 peut avoir des conséquences sur l’ampli ou sur le rendement et la durée de vie des lampes? Actuellement les lampes sont des jj 6v6s et avant de les remplacer par des Rca, j’attends d’avoir des certitudes.

Il ta répondu ca en fonction également des heures creuses
Et oui il faut prendre le réseau en référence dont l'écart entre U anode et U- bias sont à égales distances ...= écart,,,,,,

288V en anode c'est beaucoup trop faible... Normalement c'est 410V ! Tu as quoi comme redresseuse ? -31V c'est trop aussi, tu devrais plutôt tourner vers -35... Tes 6V6 ne rougissent pas un peu ? A observer dans le noir... Je ne parle pas du filament au milieu mais des grosses plaques grises. Ton transfo d'alim n'est pas très chaud ?

Ou alors il y a un plantage dans ton circuit...

Je suis sur Jcm 2000,je le souhaite à personne ...TSL 100,une fois chaud ,ca yes le U bias disparaît petit à petit et les tubes deviennent radiateur ,j'ai remplacé les 3 petits condos de 47µf / 63 V ,rien à faire et le temps de tout démonter pour retirer la carte = Bonjour

D'après Manulonch ,le pcb ce mettrait en cc
Je vais arrêter cette fatigue ,je vais lui proposer d'acheter un kit ,il a le head shell ,alors un kit PTP un plexi ou autre de chez Marshall
Ca vas ....c'est pas trop pour moi échec et Math ,en +
c'est Mathieu
