Photos de vos pédales DIY

Bonjour

je vais faire plusieurs PCB , mais on me demande un ficher gerber.

Kezako ? Komenkonfait ?

Vous pouvez m'expliquer svp ?

Merci jack! Je pense qu'il faut être inscrit au forum pour voir le schéma. Je regarderai de plus près quand j'aurai un moment !

boba7

fait copier coller sinon ca marche pas je sais pas pourquoi lol

super simple on dirai un micro a tube

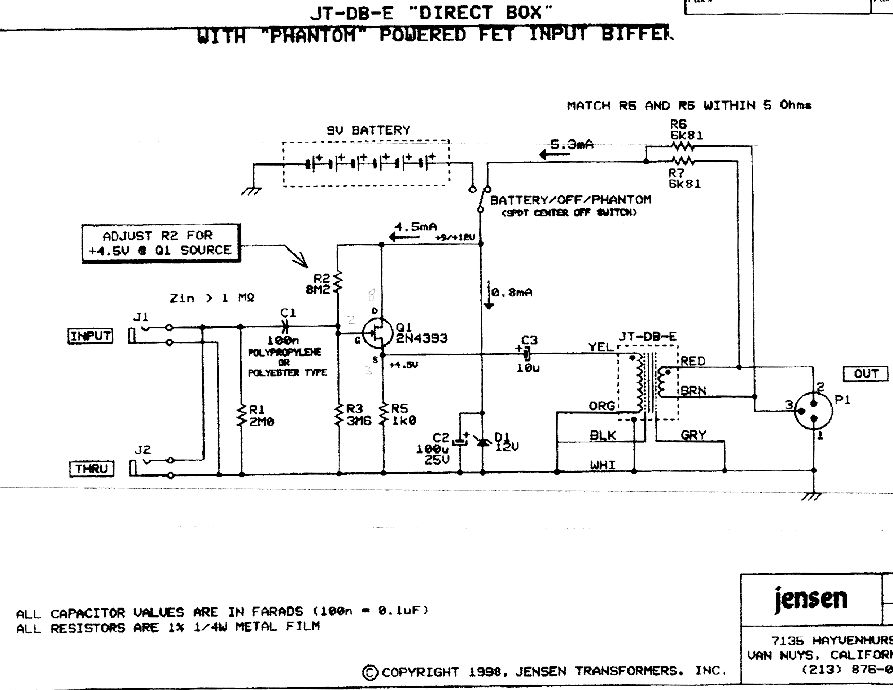

Yep, voici l'image hébergée!


Je précise que le réglage à 4.5V pour la source de Q1, c'est pour 12V en alim, il faut donc viser 3.3V pour une alim en 9V.

Ola ! C'est le format international de circuits imprimés qui contient toutes les données pour la fabrication du PCB. C'est généré par des logiciels pour la conception de PCB comme Kicad, Eagle ou DipTrace.

J'imagine que tu as des typons de ton coté (image en noir et blanc des pistes) c'est pour faire fabriquer avec une insoleuse.
Je te conseille si c'est le cas de contacter etronics, qui fait du très bon boulot pour pas très cher !

salut les bricolos
Quelle disto un peu grassouillette vous me conseilleriez parmi les classiques du diy ?
Je joue principalement sur ma crunchbox qu j'aime beaucoup, mais j'aimerais avoir aussi quelque chose de plus gras pour du gros rock ricain (pensez Nickelback par exemple).
Dans cet esprit j'avais essayé la Brunetti Mercury mais pas plus emballé que ça disons qu'elle ne m'apportait pas grand chose de plus que ma crunchbox.
Je précise que je ne cherche pas du ultra high gain, j'ai une R2 pour ça, et pas 'usine à gaz à 6 potards et 3 switchs
Merci

Dans le genre disto grasse j'aime beaucoup la Wampler pinnacle

Sinon dernièrement je me suis monté une Goosoniqueworx seventheaven elle est carrément géniale
Mais il y a 6 potards, 2 footswitches et un toggle

La pinnacle elle sonne trop british pour ce que je cherche, je testerai peut être la sovereign qui vient d'être publiée sur tagboard
D'autres avis ?

Rooooooh! la Sovereign
J'avais pas vu je vais aller regarder ça

Je me sens comment dire
Traqué

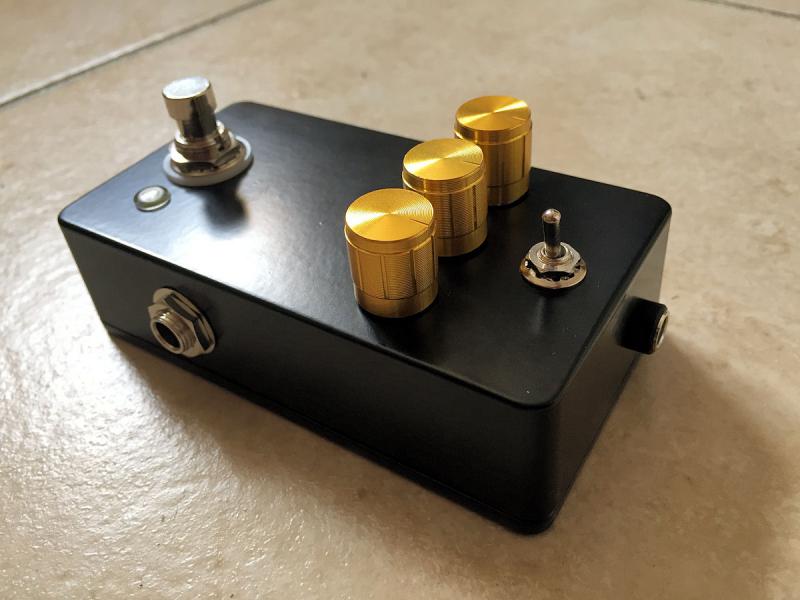

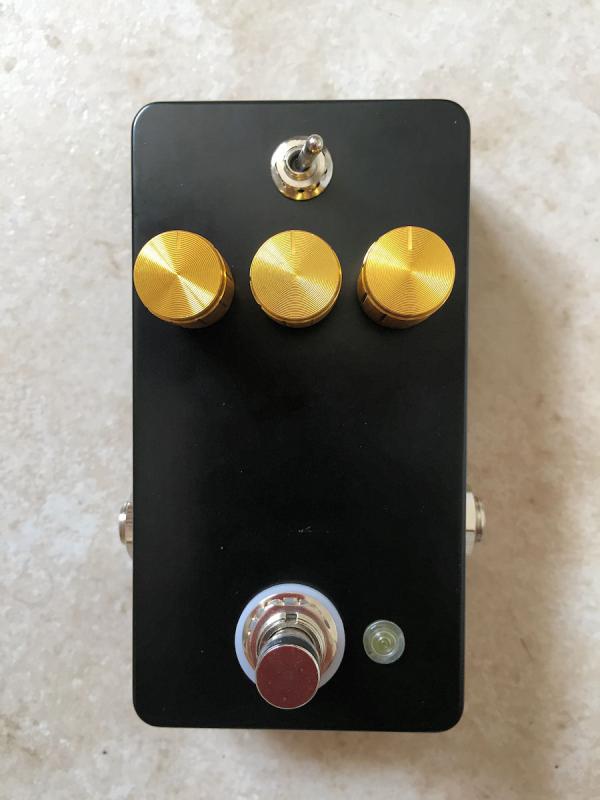

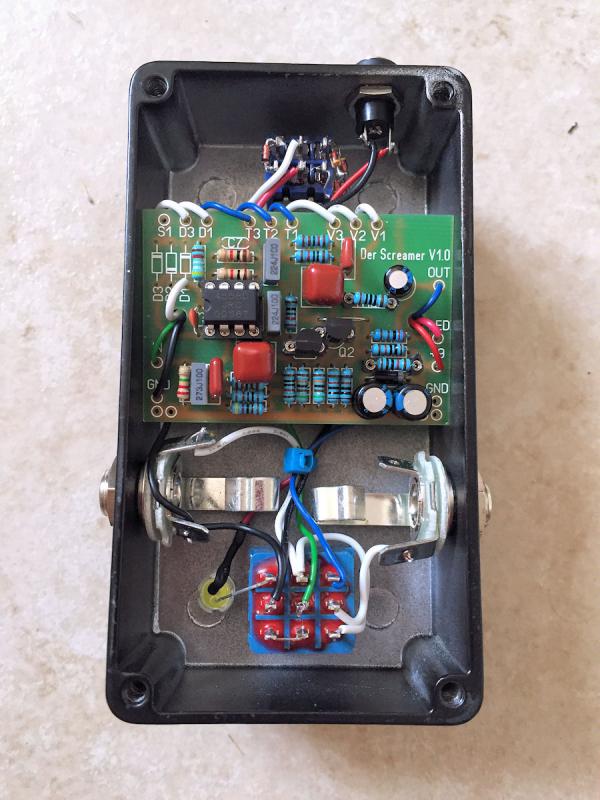

Une petite TS808 montée à partir d'un pcb Musikding qui trainait dans mes affaires depuis un bail.
J'ai un peu trifouillé pour les options de clipping, au final j'ai 3 positions : symétrique 2x1n4148, symétrique 2x2x1n4148 et sans diode.
La 1ère correspond à l’écrêtage d'origine, la 2ème a un niveau de gain équivalent mais un niveau de sortie un peu plus fort, et sans les diodes moins de gain mais gros boost de volume.

J'en avais déjà montée une mais revendue pas fan à l'époque. Là je trouve qu'elle se marie très bien avec mon AC15, j'aime beaucoup donc direction le pedalboard

super denis bienvenue o club
ces kits de screamer sont trés bons et leur v2 est encore mieux foutu en double face ...
ta bienfait de mettre des condos correct pour les gros
