Photos de vos pédales DIY

Ca ressemble à une simple conversion du préamp du 5F6 avec des J201 en place des triodes.
Catalinbread utilise une autre architecture avec deux MPF4393 pour chaque étage (qu'il utilise sur la plupart de ses amp in a box d'ailleurs).

Oui Zach, le gars qui tracé le schéma le dit plusieurs fois dans les commentaires que c'est une version pédale du preamp

Et voilà t’il pas que j’y reviens....
https://tagboardeffects.blogsp(...)links

Le préamplificateur du lead 12 ! Miam. Seul soucis pour bien commencer le schema presenté est vérifié mais je ne vois que 2 links au lieu des trois signalés

J’ai lu les commentaires mais rien vu à ce propos.... une idée ?

😊

Je ne sais plus je ne suis pas chez moi, mais je l'ai montée et mon circuit sonne comme une merde 😂

Ah ! Si ton montage sonne pas, je ne vois pas pourquoi le mien aurait plus de succès en suivant le même schematic.... 😒

J'sais pas je me suis peut-être gourré mais ça sonne franchement tout pourri

Bon ben après quelques corrections du fait de ma distraction... Le circuit fonctionne... Mais ça sonne vraiment pas !!! Enfin, du moins pas au niveau des espérances que l'on pourrait avoir !

Et puis... J'avais une BE OD sur le feux depuis plusieurs mois. J'avais abandonné, ne trouvant pas ce qui cloché (peu de gain, et pot de gain inexistant)... J'ai enlevé tous les composants, nettoyer le Bord et remis les composants... Et au premier branchement : Gros son et tous fonctionne !
J'suis trop content ! ce soir je l'essaie en repet





Pour le moment dans une boite en fer mais, peut être que je lui ferais un vrai look de pédale de disto

Cool pour la BE
pour la Marshall, je pense que c'est le fait de transposer le circuit preamp en pédale qui ne fonctionne pas et qu'il n'y a rien à faire --> poubelle

[quote="Denis13"]Cool pour la BE
pour la Marshall, je pense que c'est le fait de transposer le circuit preamp en pédale qui ne fonctionne pas et qu'il n'y a rien à faire --> poubelle[/quote

Oui... le gars qui a posté ce schéma a récidivé avec plein de "preamp Marshall"... Je vais pas réitérer l’expérience ...

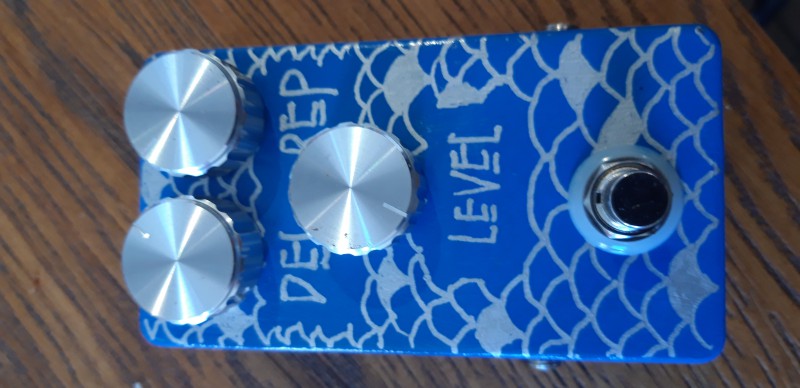

Un Samedi pluvieux... et hop un petit delay

Il est très bien ce petit DBD (sous réserve de ne pas tomber sur un PT qui fait shhhhhhh)

non pas de shhhhhhh...
Faut juste que je me rencarde sur l'utilité du trim

Pas de trim pourtant dans le DBD je crois
C'est quel pcb ?

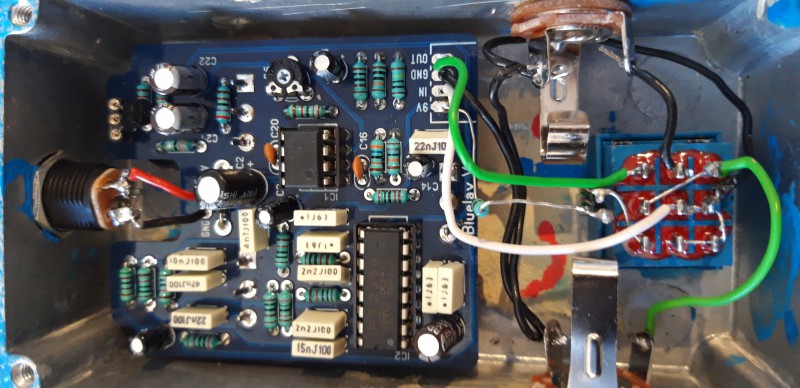

c'est le PCB Bluelay V2 de chez musikding...
En fait le trim fait office de volume general ...

bravo fandango
petit conseil au passage applique toi plus sur les soudures on voit tu tu soude a la vas vite ça va te jouer des tours
