Photos de vos pédales DIY

Tu sais des bugs il y en a toujours même après une centaine de monté
Sur La dernière JanRay je voulais tout le câblage de la même couleur pour le fun du full red
Même en faisant ultra gaffe j'ai réussi a inverser des câblages

Les deux petites dernières:

- Landgraff Dynamic overdrive (PCB de chez Rullywow)
1er essai de peinture swirling, version "Jean-Michel A-peu-prêt"



Bizarrement, elle sonne moins bien que la Boiling Point que j'ai faite sur veroboard...

- Friedman BE-OD (PCB de chez PedalPCB)
Je me suis gouré dans ma commande de boutons (embase trop fine ), du coup, j'ai mis ce que j'avais sous la main...



Là, par contre, c'est du lourd, ça faisait longtemps que je n'avais pas entendu une overdrive aussi polyvalente

Vraiment pas mal comme rendu je trouve !
Tu as un lien d'un tutorial sur la chose ? J'aimerai bien essayer un de ces 4, ça a l'air fun !

Il existe plein de videos sur Youtube en tapant "swirling paint".
Certaines peintures nécessitent du borax pour qu'elles restent bien à la surface de l'eau.

En ce qui me concerne, j'ai utilisé ce kit d'initiation qui se suffit à lui-même
Il faut juste verser quelques gouttes dans un récipient rempli d'eau du robinet.
Ca reste bien à la surface.
On ajoute les couleurs qu'on souhaite (dans mon cas, noir et bleu).

Avec un petit bâton (un simple cure-dent fait l'affaire), on ramène les peintures vers le centre et on les fait tourner un peu, histoire de donner du mouvement.

On plonge ensuite la pédale (face vers le bas), doucement pour que la peinture se dépose.
Une fois completement immergée, avec un chiffon, il faut virer la peinture résiduelle en surface (sinon elle va se déposer sur la pédale en la sortant de l'eau...)
On sort le "chef-d'oeuvre" de l'eau et c'est tout.

Ce n'est vraiment pas compliqué mais je pense qu'il faut faire quelques essais pour choper le coup.

Pour ma part, n'étant pas spécialement "de la partie" (que ce soit niveau peinture, soudure, electronique, design, etc...), je me suis repris à 2 fois et ai fini avec les doigts d'une belle couleur marbrés
(ben oui, utiliser un support pour tenir la pédale ou porter des gants en latex, c'est pour les faibles... mdr)

P.S: j'adore ton blog, je le consulte souvent

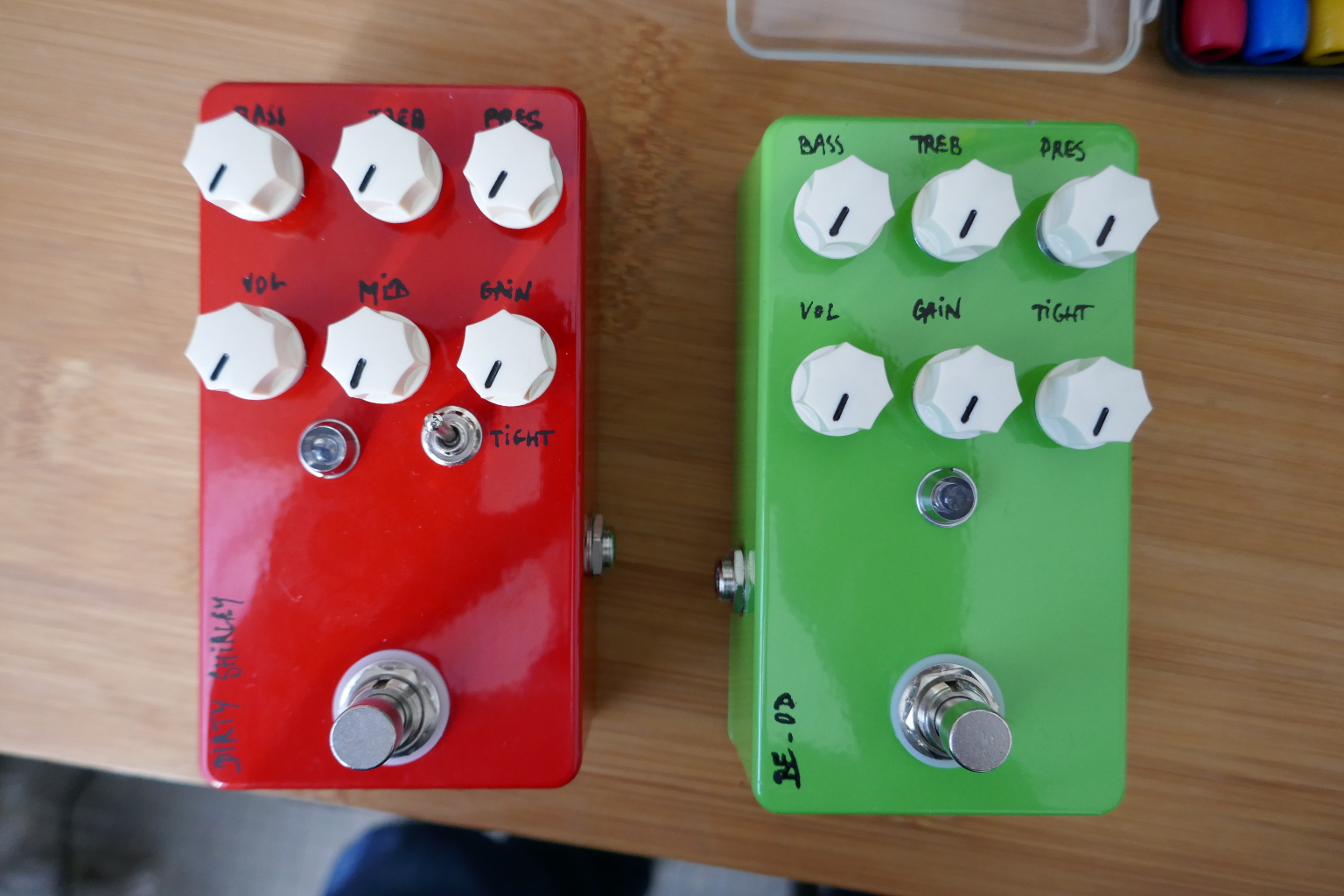

Donc une BE-OD et une Dirty Shirley
J'ai une BE OD originale donc au jeu de la comparaison, le clone est beaucoup moins bassy. On a beaucoup moins l'énorme "HUMPH" sur les palm mute. Donc pour le coup la pédale est moins mid scooped. Le clone a également pas mal moins de gain.
2 caractéristiques qui font que je préfère le clone.

Je suis moins fan de la Dirty Shirley. Je trouve qu'elle sonne un peu boxy.

a réglage de trim équivalent ? car ta pas le clipping d origine , surement voulu car ta l originale
mais ça doit changer grandement le résultat j imagine
sinon très joli mais tu peut pas t empêcher de mettre ce satané fil noir c'est fou ça
je crois que ici même ya un exemple de geogeo68 avec les adaptateurs pour utiliser le clipping original (pour ceux qui veulent sonner comme l original un maximum )

C'est quoi le souci du fil noir ?

boucle de masse

mais là en l'occurence sur des boîtiers tayda la plupart du temps le contact ne se fait pas avec l'alu, donc pas trop de souci je pense.

Les boitiers étaient peints, j'ai joué la sécurité

En fait, j'ai le trim interne et le bouton de gain réglé très bas sur ma BE-OD originale. Elle a vraiment trop de gain pour mon usage.
J'ai laissé le trim à 12h et le gain à 12h pour mes tests sur la clone, et j'avais moins de gain que sur l'originale.

J'ai fait mes tests sur un Fender, je vais tester tout ça sur un superlead poussé cet aprem pour voir si j'ai un avis différent.

Ça me fait penser qu’il faut que j’achète les composants pour ma Dirty Shirley...

Moi je viens de finir un preamp de Sunn model T un peu survitaminé de mon côté !



J'ai remplacé les tubes par des JFETs, ajouté un boost devant (LPB1) pour pouvoir le mettre en mode DOOM! J'ai aussi légèrement modifié le channel "normal" pour avoir plus de gain, j'ai laissé le bright normal



Franchement ça sonne super bien. Sans le boost on a un super crunch sur le canal bright (je m'attendais pas à avoir de bonnes sonorités sur du low gain), et évidemment ça poutre sévère sur le canal normal et les deux en même temps.

Beaucoup de basses, je retrouve facilement le son de Sleep sur Dopesmoker et autres réjouissances !

J'ai arrangé le PCB pour qu'on puisse y mettre directement des JFETs en SMD (trop dur de trouver des sources fiables pour des J201 aujourd'hui)



Je suis en train de rédiger un article dessus avec le schéma et l'explication de comment ça marche.

Je suis en train d'essayer d'enregistrer quelques samples, mais j'ai vraiment du mal à avoir un bon rendu sur enregistrement...

Tu vas expliquer comment tu as fait la conversion de lampe à FET ?
Sur ROG ils ne changent rien si ce n'est un trimpot sur le drain pour biaser à moitié de la tension d'alimentation.

Oui et bien globalement c'est ce que j'ai fait et étonnamment ça marche plutôt bien

En suivant un schéma original (facilement trouvable), on retrace le schéma du preamp assez simplement.

Tu as prévu de mettre a la vente de nouveaux pcb?
Franchement, j'avais commandé les précédents et ils étaient très agréables.

Superbe Benoit

Quelle super idée que d'intégrer l'emplacement des smd en plus des TO-92

J'ai reçu ma station Hakko ce matin
du pur bonheur!
Comment c'est d'la balle pinaise
En plus je me suis pris la panne 0.2mm ça va trop le faire pour les smd!
Si tu sors un pcb je me laisserai bien tenter

Sympa les PCB !!!
J'avais lu sur ROG cette substitution tube/JFet... Tout en restant circonspect.
J'suis curieux d'entendre le résultat.
