Photos de vos pédales DIY

Oui c’est ce qu’il me semblait
Ce que je ne comprends pas toujours c’est comment positionner correctement le texte au bon endroit

J’avais téléchargé Gimp sur le PC du taf ça me semblait carrément génial mais j’ai galéré avec les systèmes de calques et tout ça

Sur Paint c’est beaucoup plus simple mais limité effectivement

Bon ce soir je télécharge gimp sur mon PC à la maison et je vais essayer de m’y mettre correctement

Merci pour ton aide

Si vous n'avez pas envie ou n'arrivez pas à utiliser Gimp (qui soit dit en passant est très bien), je vous conseille Paint.NET (il gère les layer). Une très bonne alternative à Paint.
Par contre attention si vous utilisez Paint, ou Paint.NET, ou Word, ou PowerPoint... ces logiciels ne gèrent pas super bien les mises à l'échelle... vous risquez dans la plupart des cas d'avoir des textes et des courbes pixelisés.
Toujours travailler avec une très grande taille d'image qu'on met à l'échelle au dernier moment avec un "vrai" logiciel de traitement d'image (type Gimp) pour justement garder le maximum de précision et de finesse lors de la mise à l'échelle (interpolation).
Après, si vous voulez être efficace, au delà du logiciel, ce qui est vraiment important, c'est d'apprendre à se servir des layer ;-)

Maintenant j'utilise Draw dans LibreOffice, c'est nettement plus simple et permet de travailler avec la bonne échelle, donc en cm, pouce ou autre (et de l'imprimer à cette taille également).

Je fais tout sous PowerPoint depuis des années

Ce n'est pas gratuit, contrairement aux autres.

Je sais mais shuuut j'ai pas payé
Sinon paint.net est effectivement pas mal du tout

Et vous repartez de zero à chaque nouvelle pedale ou vous avez des templates ?

Perso j'utilise Visio où je me suis préparé des formes pour vérifier l'implantation des composants avant de faire le perçage.
Une fois OK, j'imprime sur un papier que je place avec du scotch sur la pédale pour bien localiser les trous à percer.

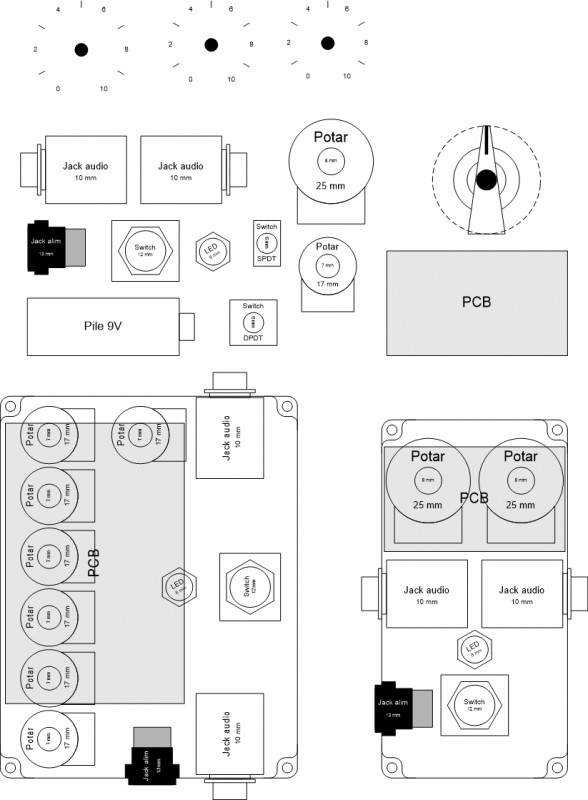

Voilà mon fichier de conception où j'ai répertorié les composants les plus courants que je peux placer dans les boîtiers en bas.




Une fois que j'ai le plan d'implantation OK, je ne conserve que le contour de la pédale et la localisation des trous pour faire la déco autour (dessin, image, écriture...).
Ensuite je l'imprime sur du papier transparent autocollant que je place sur la pédale percée et peinte.
Dernière étape => Vernis pour que tout reste en place.

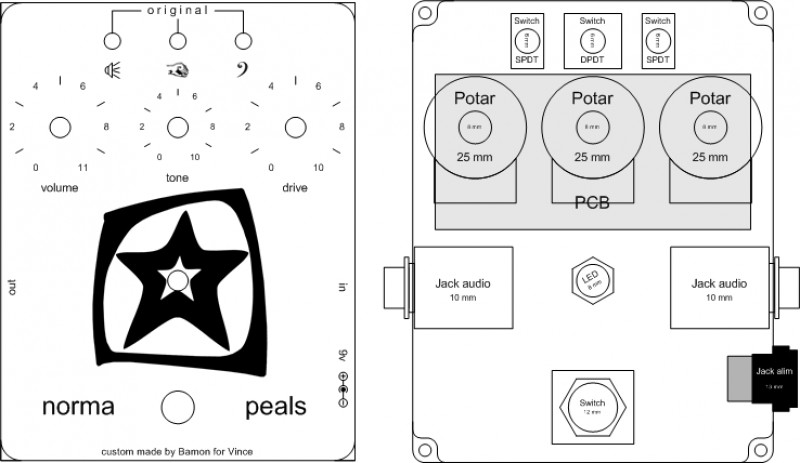

Voilà quelques exemples de pédales que j'avais faites pour le groupe Norma Peals il y a quelques années :

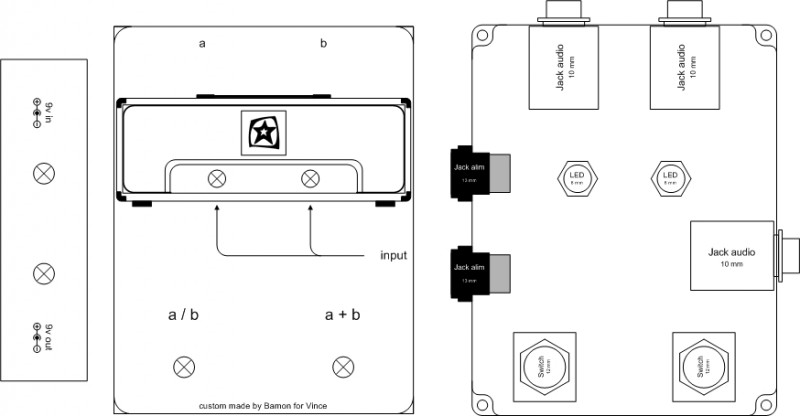

Une ABY box :

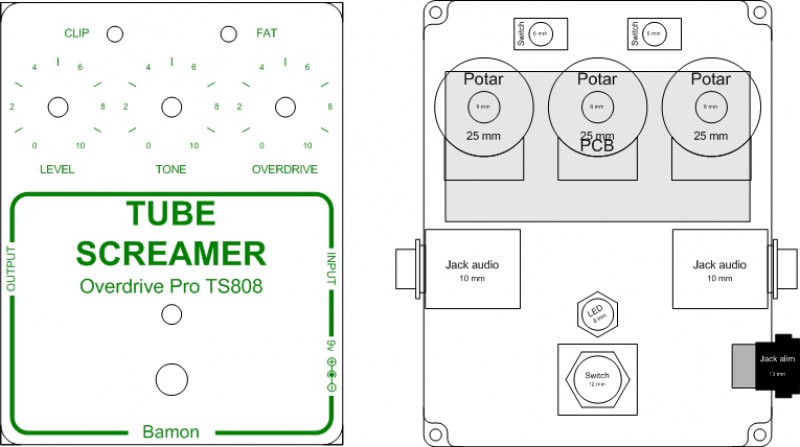

Une Tube Screamer :

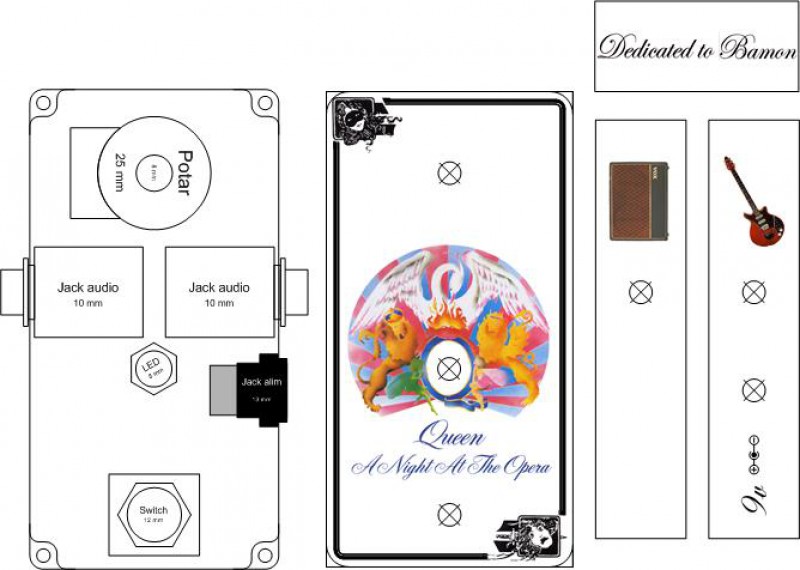

Une autre :


Un Treble Boost :

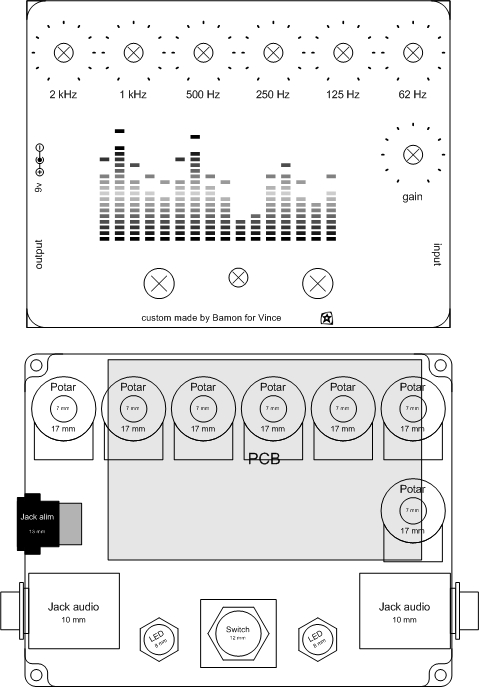

Un Equalizer :



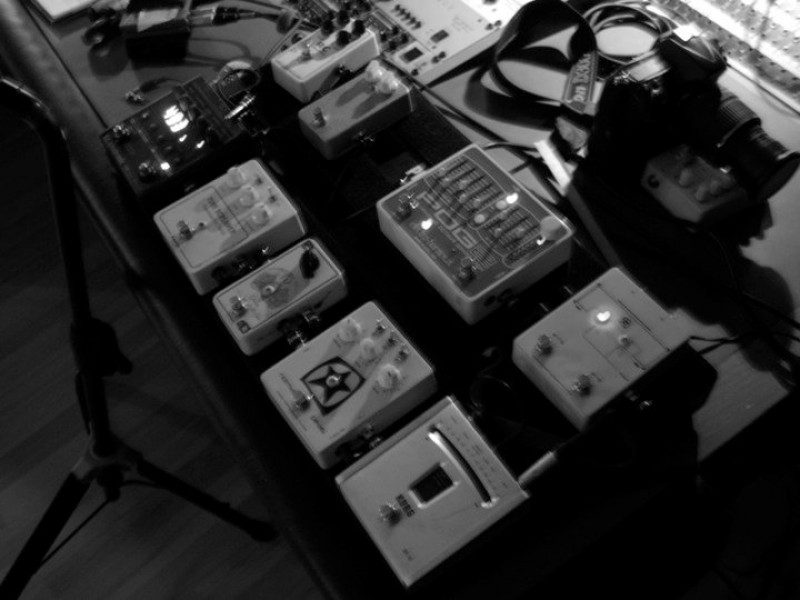

Et le tout en vrai sur le PB :

Super cool ça ! Visio ? Je ne connaissais pas... Mais je vais surement jeter un coup d'oeil, je galère de mon côté à faire de bons templates...

J'utilise plutôt Illustrator ou Inkscape de mon côté, qui ont l'avantage d'être en vectoriel : on peut redimensionner les logos / textes ou autre sans perdre en qualité.
Après c'est un peu plus pénible à utiliser au jour le jour mais une fois qu'on a pris le coup...


Comment vous faites pour les côtés ? mon problème c'est plutôt le perçage sur le côté, où on est jamais bien sûr d'être à la bonne hauteur pour éviter les soucis....
(typiquement pour le jack 9V si on met la pédale en "jacks on top")

Visio c'est un logiciel Microsoft qui fait (faisait ?) partie de la suite Office avec Worfd, Excel...
Les dessins sont vectoriels, tu peux les sauvegarder en WMF une fois terminés.

L'avantage avec les pédales c'est que vue la taille, on peux travailler à l'échelle 1:1, ça simplifie beaucoup.

#5€/mois. Draw est également vectoriel mais gratuit (il y en a d'autres).

Je t'assure que je ne paie pas 5€ par mois...

Visio n'est pas un logiciel de dessin à proprement parler.
C'est principalement utilisé pour faire des logigrammes, des organigrammes, des grafcets, des schéma PID...
Et puis comme la logique est la même qu'avec Word ou Excel, la prise en main est quasi-instantanée pour ceux qui ont l'habitude.

Enfin voilà, il existe surement pleins de trucs pour faire la même chose (parce qu'au final, ce qu'on fait c'est vraiment très basique donc pas besoin de logiciel très pointu ou très spécialisé), mais je préfère Vision parce que comme je l'utilise souvent ou boulot, c'est assez naturel pour moi.

C’est très bien pour faire des processes Visio...

Inkscape est gratuit aussi. Très bon logiciel vectoriel.
Le vectoriel est effectivement idéal pour le redimensionnement. C'est par contre quand même mieux de rester avec du texte et des formes géométriques. Si vous voulez mettre des images, c'est moins adapté à mon goût (mais possible, il faut alors vectoriser l'image).

Benoît, pour les bords c'est toujours un peut galère. Personnellement c'est toujours un peu du one shot (je ne fais pas de série)... donc on mesure 7 fois avant de percer
Mais il faut te mettre au point un gabarit pour tes séries (la méthode "à Tâtons" fonctionne bien )

Sinon, il y a aussi Open Office Draw que j'utilise depuis pas mal de temps déjà. C'est gratuit, assez facile d'utilisation, gère le vectoriel si on lui en donne, génère du PDF, permet les graduations rondes,....

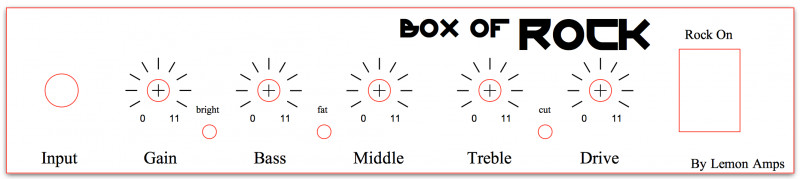

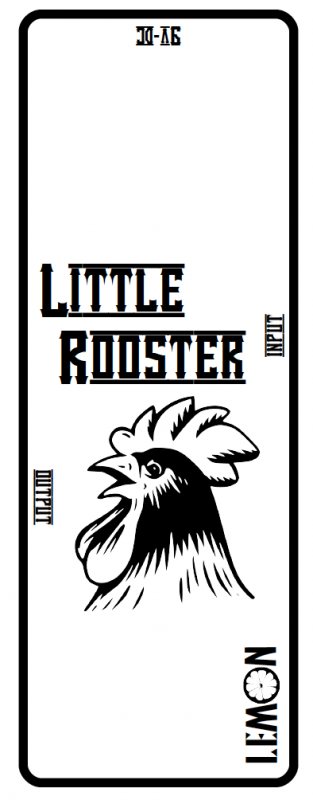

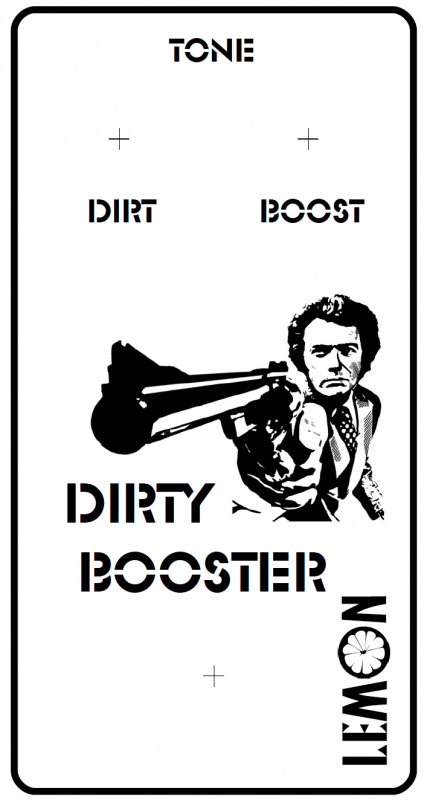

Comme ici par exemple :

Sympa ! De mon côté,j'ai accès depuis peu à une decoupeuse laser au boulot, je pense que je vais tenter la gravure laser d'ici peu...

Le temps de créer de bons graphiques et je teste
