Photos de vos pédales DIY

T’as un petit lien Manu ?
Ou une courroie de brico machin fait l’affaire

@JC : celui qui faisait du bruit venait de chez Musikding😬


Par contre mon delay de techniguitare ne fait aucun bruit quelques soit le PT2399 que je lui colle

Il est mieux filtré, mais peut-être avec un delay un peu plus court du coup

Oui je pense aussi
Mais effectivement j’ai une nette préférence pour le DeepBlue il est top ce delay et avec le tail mod c’est carrément génial

Mon deep blue je l'ai un aussi peu mieux filtré que l'original, trop de shhhhh sur les delay longs en son clair sinon

Et vous aviez déjà eu ce problème de delay "max" réduit en fonction du PT2399 utilisé??

J'ai une cale en bois pour les boitiers Hammond qui me permet de caler le boitier et d'avoir la face supérieure bien plane.

Non pour ma part, juste plus ou moins de souffle

Bon... Bah au pire, je viendrais mettre une résistance au "pied" de mon pot de delay... pour essayer de monter un peu plus haut que 50K...
Je vous tiens au courant de mes essais, avec le PT2399 de musikding qui devrait pas tarder à arriver...

C'est une référence courante dans les courroies,
sur la mienne c'est une 8x630 crantée Optibelt, tu trouves ça pour pas cher sur Ebay par exemple.

cool merci

Une autre option est d'utiliser un 100kA avec une résistance en parallèle pour faire baisser la valeur du potar à 75k environ (me souviens plus de la valeur de la résistance à utiliser)

Avec une bonne PT2399, 75k de potar délai c'est pas mal (je trouve que 50k / 500ms c'est un peu short)

Et oui les pt2399 cheap sont mauvaises, celles de tayda sont épouvantables.

Et hop, deux pédales récentes, pour moi !

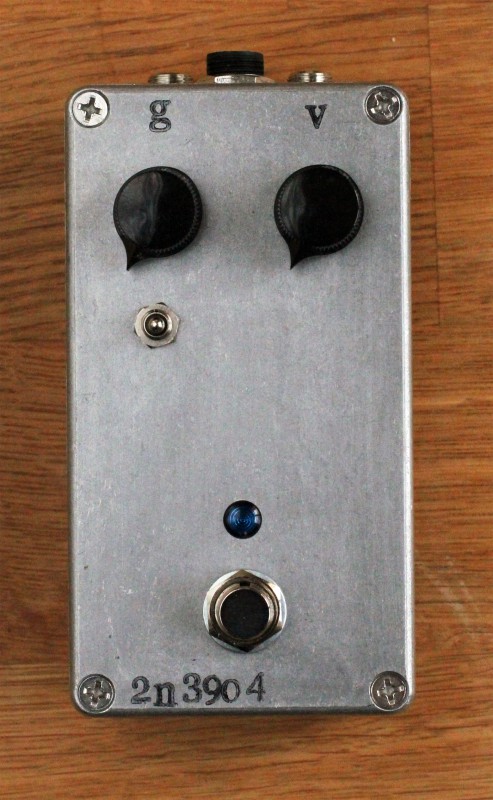

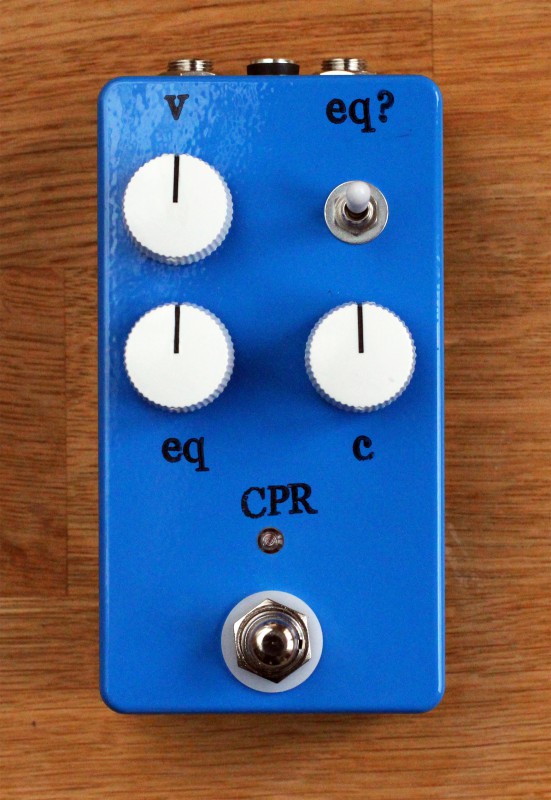

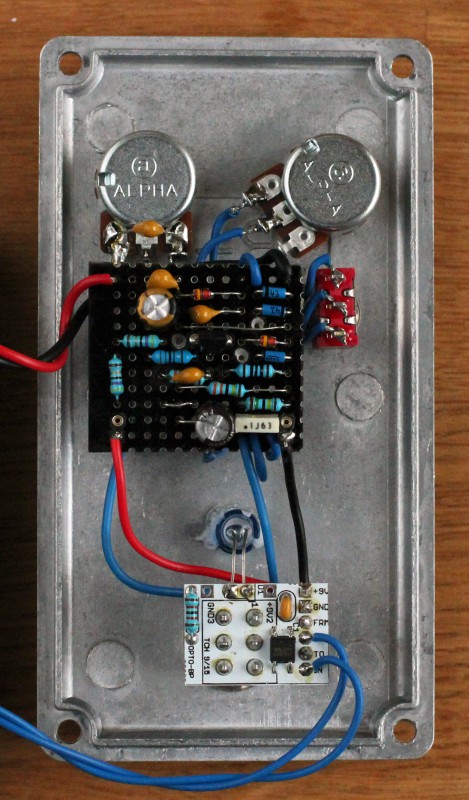

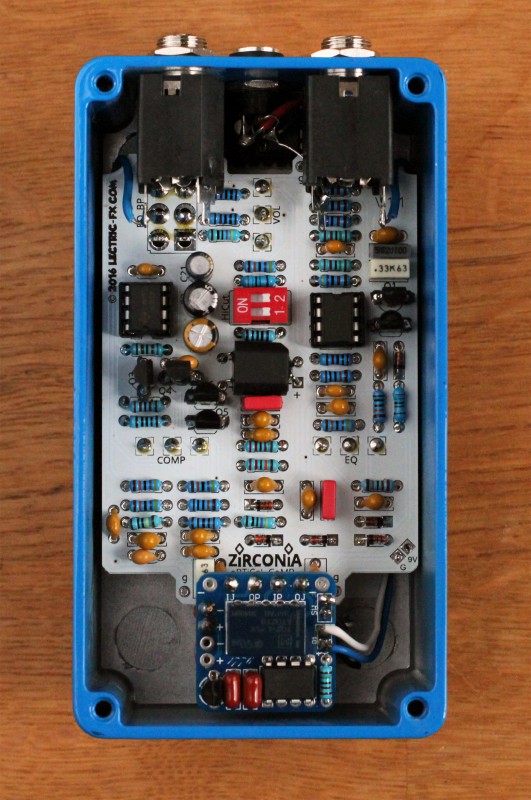

Madbean Lavache quelque peu modifiée (si les détails vous intéressent dites-moi) et clone de compresseur Diamond (pcb de chez Lectric Fx) en 18v (circuit de pompe de charge sous le jack d'alim)

Ce Lavache est mon circuit dérivé d'Elctra distortion préféré, tellement simple et tellement bien. Et le compresseur est PARFAIT, mon compresseur préféré, de loin (j'en ai construit 4 ou 5)

Grace à vos bons conseils je me suis donc acheté un foret conique 4 => 20mm pour faire mon perçage de 18mm.
J'ai aussi acheté de l'huile de coupe pour faire ça dans les règles de l'art.

Ben ça simplifie vachement la vie ce foret !
Tout est beaucoup plus simple et rapide avec.
Ca fait des copeaux bien plus petits qu'avec mes forets "habituels", signe que ça découpe mieux je suppose.

Pour les trous jusqu'à 10mm je n'ai pas vraiment ressenti l'apport de l'huile de coupe tellement ça rentre dans la pédale comme dans du beurre (j'ai essayé avec et sans).
Au-delà j'en ai quand même utilisé pour ne pas abîmer le foret et pour ne pas risquer de casser la pièce.
Bon l'inconvénient c'est qu'il faut nettoyer et dégraisser ensuite avant de passer à la peinture.

Sinon pour la pédale en elle-même, rien de foufou, on est loin des 2 présentées par Boba7 juste avant par exemple.
C'est une A/B box avec buffer embarqué.
Elle est placée en entrée de mon pedalboard pour choisir entre le système sans fils et un jack traditionnel en secours.
Le buffer est situé après l'A/B box dans le circuit et est "truebypassable".

J'ai fait comme ça pour me laisser la possibilité de le couper quand je passe par le Relay G10 qui est déjà bufferisé.
J'ai aussi fait ce choix parce que toutes mes pédales sont trues bypass.
Donc en cas de pépin électrique sur l'alim du PB ou autre, je coupe le buffer et le signal de la guitare traverse complètement toutes les pédales jusqu'à l'ampli.
OK je perds un peu d'aigus dans ce cas mais je ne perds pas complètement le signal, c'est mieux que rien en cas de crash inattendu sur scène.

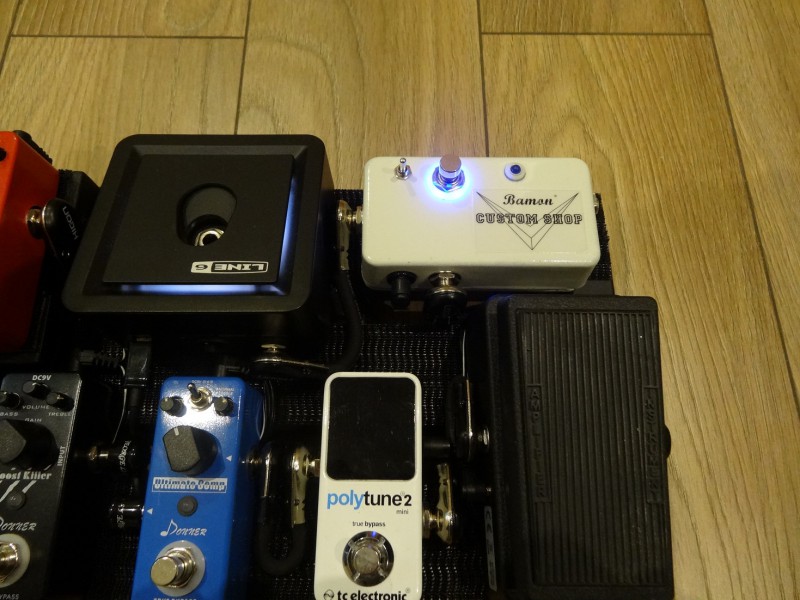

Voilà donc la pédale en question.
Ah oui j'ai oublié de préciser : Le switch à 2 couleurs de LED (rouge ou bleu) en fonction de l'entrée sélectionnée => C'est très joli !

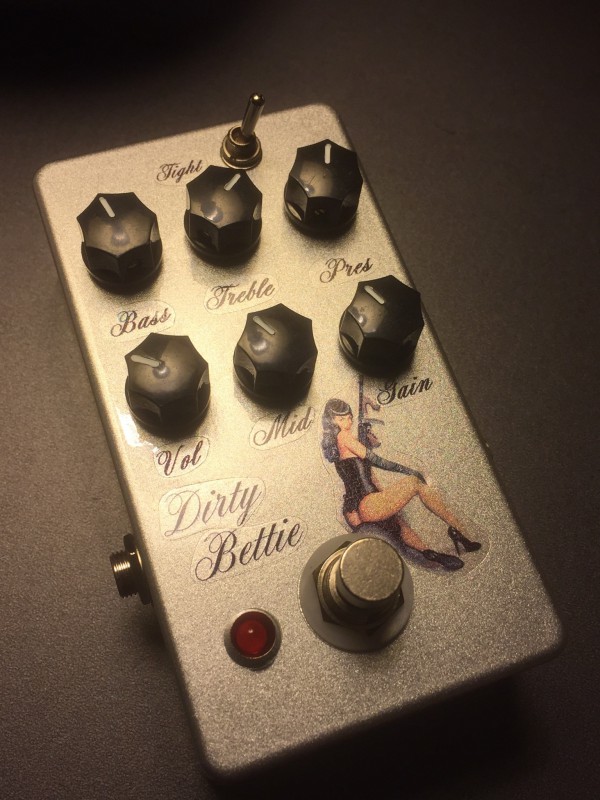

Et voilà la Friedman Dirty......Bettie

Pinaise le circuit est rentré un peu en force c’était tendu
du coup il ne bougera pas celui là

ah j'aimerai bien qu'elle me sulfate la petite betty!!!

Ahaha coquinou va
