Fender Champ Silverface 1974 en panne...

26V avec la R de 620 ohms ça te fait un courant de 28 mA et sous 400V t'es à 11.3W c'est parfait. Une 560 biaserait un poil plus chaud...

Aux bornes du chimique je voulais dire entre chaque borne du CE Manuf. et la masse !

Merci Doug, je changerai la résistance quand je la recevrai, pour l'instant j'ai trouvé que ça.
Oui aux bornes du chimique, je comprends rien à ce truc comment il est câblé. Chacun des 3 pictogrammes correspondent à un pôles positifs, le 4ème sans picto c'est aussi un 20uF.
De plus le technicien qui me l'a changé à câbler 2 pôles positifs ensemble, le carré et le demi-cercle.
J'ai essayé les mesures j'ai rien au multimètre...

Sinon j'ai changé la TAD 6V6GT, elle a bien cramé, KawaZ avait raison.
J'ai rallumé l'ampli il fonctionne.

La 12AX7 c'est une TAD ECC83-Cz/7025, la 5Y3 une TAD RT501 5Y3GT, la 6V6 une JJ 6V6S

Par contre avec la TAD RT501 5Y3GT sur la résistance de 620ohms j'ai 28,1volts.

Bonjour,

De ma propre expérience, la 'couleur' des lampes n'a pas beaucoup d'incidence sur le résultat final.

Ce qui compte c'est de les passer au lampemetre quand on a la chance de pouvoir en disposer d'un.

A défaut on peut se contenter des mesures statiques, mais ce n'est pas suffisant.

Il faut les compléter par des mesures à pleine puissance : Signaux triangle à 1000Hz et on regarde ce qui se passe à l'écrêtage et au croisement.

Quand au condensateur CE, qu'il soit récent ne fait aucun doute. Mais malgré tout cela se mesure.
Si il y a des problèmes ils se retrouvent nécessairement lors des essais à pleine puissance.

Tx

Bonjour,

J'ai refait des mesures ce matin :

En sortie de la 5Y3 439V
Condensateur patte du milieu (pas de picto) 426V
Patte de droite ou haut sur le layout (picto triangle) 395V
Patte de gauche ou du bas (picto demi cercle) 435V
Sur le résistance de 620 ohms 28,4V

Doug tu en penses quoi ?

C'est bon ! Et comment est le son ? Pas trop de ronflette (il y en a toujours un petit peu avec une seule lampe de puissance...).

Non pas de ronflettes. Le son est légèrement différent au niveau du timbre. J'ai l'impression que le volume ne réagit pas pareil, c'est un tout petit peu plus progressif. Quand on monte le volume assez haut il est moins fuzzy, du coup je préfère comme ça.

Après les vacances je changerai la 6V6 JJ qui trainait dans un tiroir elle a joué 7ans. Je mettrai peut être une TAD Redbase 6V6, à voir??

Sais-tu ou je peux trouver une prise style vintage RCA pour faire un câble HP, RCA-jack 6,35 ?

En tout cas merci encore.

en augmentant la tension de cathode par contre réaction, en augmentant la valeur de la résistance de cathode, tu diminues le gain de la 6V6, de l'étage de puissance, alors normal que tu es l'impression (ce n'est pas qu'une impression) que le volume n'agit pas pareil, et qu'il y ait "moins de fuzz". en perdant du gain, tu atteins l'écrêtage à un réglage de volume plus élevé. tu dois avoir une distorsion de croisement plus importante aussi. en tous cas tu sollicites moins le tube de puissance.

Hum, le Champ est un SE, pas un push pull

Hum, le Champ est un SE, pas un push pull

Une cinch, ça se trouve dans toute boutique de pièces détachées.

https://www.tubetown.net/ttsto(...).html

https://www.banzaimusic.com/Ci(...).html

https://www.banzaimusic.com/sw(...).html

https://www.e44.com/connectiqu(...).html

voir aussi Conrad, Selectronic etc... Même des fois chez Darty, casto ou Leroy Merlin !

Ha ok c'est comme un cinch basique! Désolé.

Ah oui, tu as raison ce n'est pas un push-pull
de toute façon, c'est pareil : tu modifie la polarisation statique de l'étage de puissance, en augmentant la tension de réaction à la cathode, tu "fermes" le tube comme tu fermerais un robinet, le débit est moins important (moins de courant anode/cathode) donc moins de puissance en sortie et à travers le tube. en plus si le gain de sortie d'un tube est lié au rapport résistance anode/résistance cathode (ou impédance), la valeur de l'impédance sur l'anode (le transfo d'impédance) elle n'a pas changée.
pas de distorsion de croisement (uniquement sur un push-pull), mais possible dissymétrie du signal de sortie pour un class A (alternance positive bénéficiant de plus de gain que l'alternance négative), ce qui correspond à de la distorsion dans le sens déformation du signal.
du moins grosso modo (un bail tous ça, pour les calculs je ne saurais plus faire)).
pour info, là ce sont avec des transistor mais le principe est le m^me avec des tubes:

https://fac.umc.edu.dz/fstech/(...)n.pdf

le changement de la valeur de résistance à la cathode, et du courant de repos en "statique" modifie la position du point A sur la droite de charge, point A qui correspond à la valeur de la tension sur le collecteur, dans le cas du tube sur l'anode. dans l'idéale ce point est à HT/2 pour un tube (ou V/2 pour un transistor avec V=tension d'alimentation).

Bonsoir,

Les calculs ont déjà été faits par les fabricants de tube.
https://tubedata.altanatubes.c(...)T.pdf
En général les constructeurs ne s'en écartent pas trop.
Ou, s'ils s'en écartent il y a des raisons.
Mais pour en juger il faut rechercher le schéma correspondant au modèle d'ampli que l'on a en face de soi.

Tx

Bonjour,

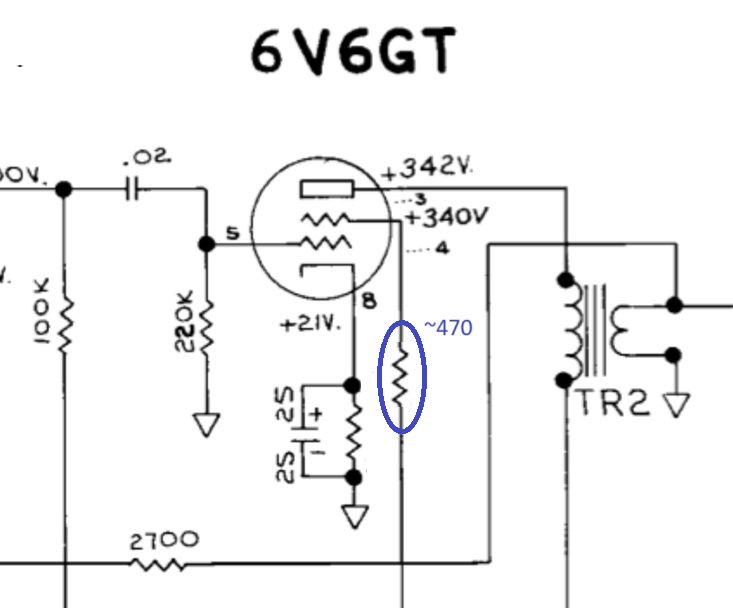

Une petite modif qui apporte sérénité sur ces amplis: ajouter une resistance sur la grille écran (g2) de la 6V6, genre 470 ohms/2W. Ca permet de limiter le courant de la grille écran quand on pousse un peu fort en jouant, et le tube vivra plus longtemps. Après si l´ampli est tout d´origine je comprends que ca peut faire jazzer certains mais pour le coup c´est juste une resistance : )
