Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
carlo
  • carlo
  • Custom Top utilisateur
je dois faire une commande de câble chez banzai ou musikding,je vais en profiter .Tant que j'y suis il faudrait que je commande tout.C'est possible de faire un schéma avec tous les éléments à commander?
J'abuse peut être un peu...
Je file au pieu,demain grosse journée.Merci
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
grosson

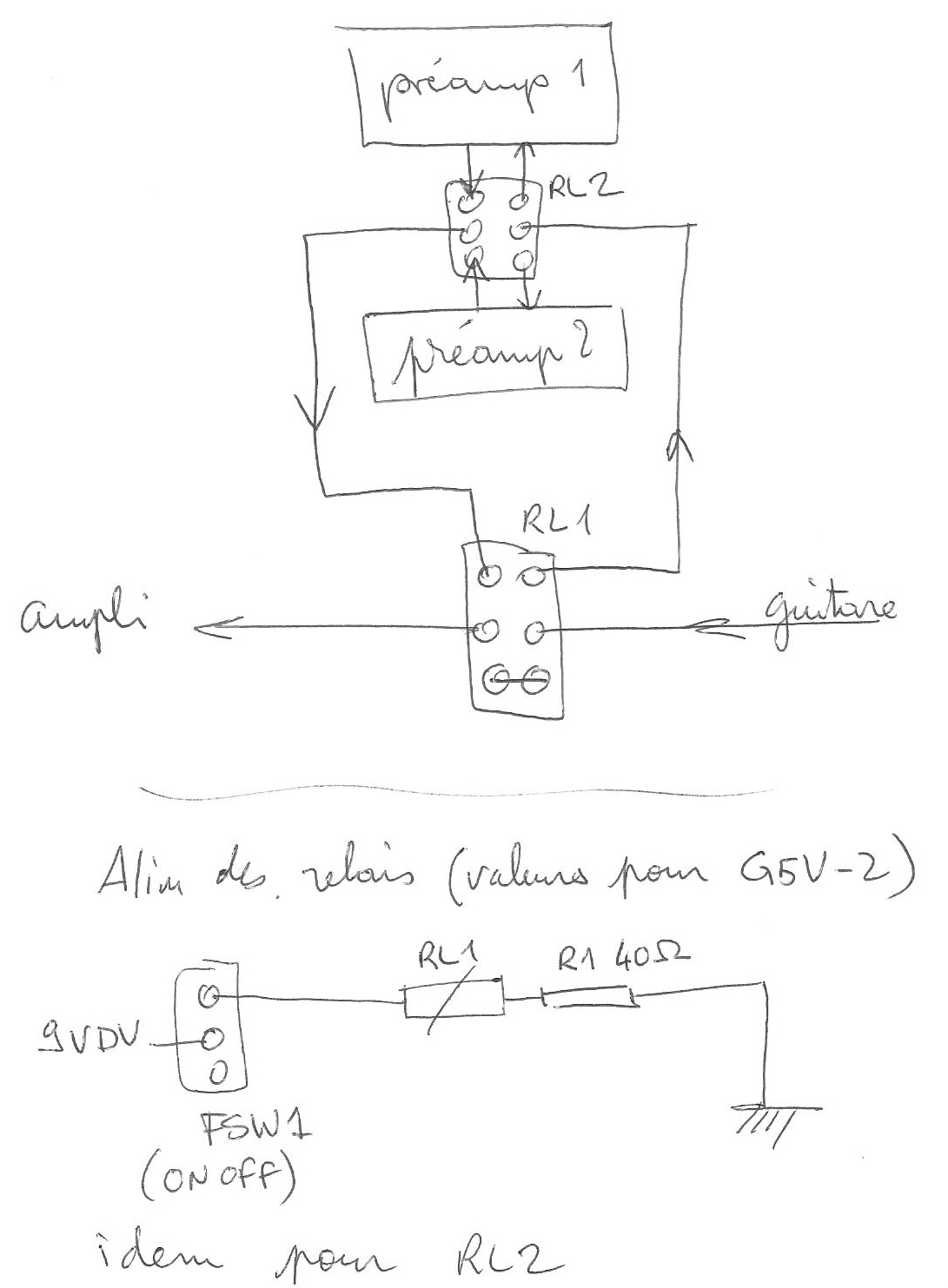

Un truc comme ça
PEUT-ETRE que des améliorations sont possibles, que les lecteurs n'hésitent pas...
Genre une 1Mo pour limiter les pops...
Y a pas d'figurants, ici !
Rien qu'des vedettes !
carlo
  • carlo
  • Custom Top utilisateur
ok,merci.
Donc si je lis bien le schéma
switch 1 sur off: direct ampli
switch sur on
switch 2 permet de choisir préamp 1 ou 2
je peux aussi rajouter avant ou après une ou plusieurs boucles.
il me faut donc ,si je fais 2 boucles en plus
3 switches 2pdt (pour mettre une led )
1switch 3pdt pour mettre 2 leds (1 par préamp)
4 résistances de 40 ohm
et des embases jack bien sûr
J'ai bon?
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
grosson
carlo a écrit :
je peux aussi rajouter avant ou après une ou plusieurs boucles.
il me faut donc ,si je fais 2 boucles en plus
3 switches 2pdt (pour mettre une led )
1switch 3pdt pour mettre 2 leds (1 par préamp)

fais un schéma...


Tu peux facilement multiplier le dispositif et en mettre autant que tu veux en série mais si tu veux un seul boitier (un seul On/Off) c'est beaucoup plus compliqué, à ta place je commencerai par un.

On/Off : 1 footswitch dpdt pour alimenter une led en parallèle (avec résistance talon (vois le net)
Ch1/Ch2 : 1 footswitch dpdt pour alimenter une led en haut ou une en bas
Y a pas d'figurants, ici !
Rien qu'des vedettes !
carlo
  • carlo
  • Custom Top utilisateur
une résistance talon c'est bien une résistance pour faire chuter la tension de la pile pour ne pas cramer la led,c'est ça?
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
grosson
That's it !
Y a pas d'figurants, ici !
Rien qu'des vedettes !
carlo
  • carlo
  • Custom Top utilisateur
Bon,j'ai acheté des relais dans le seul magasin d’électronique qui reste à Lyon.
J'ai changé mon montage mais le tien m'a vraiment bien aidé ,encore merci.
Je vais mettre les boucles en série de manière à pouvoir un système plus évolutif ( je peux inverser les préamps,les avoir à la suite (mais je ne crois pas fonctionner comme ça...) ou en virer un ,le changer de place , boire un café,..

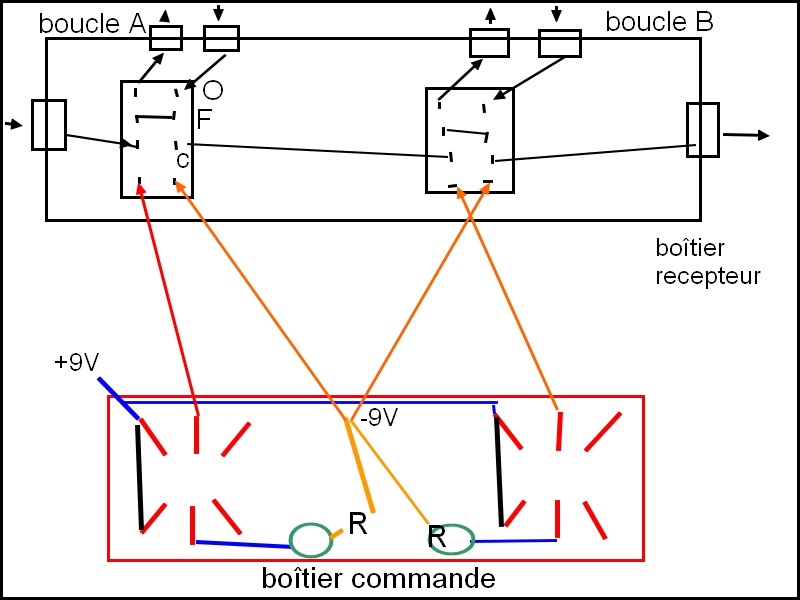

Alors j'ai fait un schéma : je pense que ça devrait le faire (enfin j'espère )
j'ai testé les relais et indiqué sur le schéma
le commun : C
normalement fermé : F
normalement ouvert :O
Ils fonctionnent en 9 V donc pas besoin de résistance


J'ai bon chef ?
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
grosson
Oui, juste une erreur sur le brochage des relais, tel que tu es là, en position préamp, le signal ne passe plus ; monte-les comme sur mon schéma et ça ira.

Yapluka
Y a pas d'figurants, ici !
Rien qu'des vedettes !
carlo
  • carlo
  • Custom Top utilisateur
T'es sûr?En fait le brochage des relais n'est pas le même que sur ton schéma
Sur les miens C est le commun,F la continuité avec le commun quand le relais est au repos et O la continuité quand le relais est alimenté.
J'ai beau relire je ne vois pas où ça coince.
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
grosson
D'accord, au temps pour moi. C'est donc bon.
C'est toi le chef !!
Y a pas d'figurants, ici !
Rien qu'des vedettes !
carlo
  • carlo
  • Custom Top utilisateur
Disons le sous -chef.En arrivant chez moi j'ai testé les relais avec les communs au milieu (c'est ce que m'avait dit le vendeur... ).Puis j'ai trouvé la continuité et
Merci encore à toi.
Je te tiens au jus dès que c'est fait et testé
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
Fenson66
Salut !

J'ai un soucis de masse à vous soumettre SVP.
J'ai installé une patch box sur mon pedalboard et j'ai un buzz de masse, buzz qui disparait quand je mets en contact un des jack qui y est branché avec le boitier.
Comme c'est pour relier à la fois la façade et la boucle d'effet les 4 voies sont isolées (pour éviter une boucle de masse).
J'ai vérifier la patch box et pas de soucis, les 4 voies sont bien isolées.
Est ce que ça veut dire que le boitier doit être mis à la masse avec une des voies ou est-ce que le soucis viens d'ailleurs ?
Il ne faut pas compter sur ceux qui ont créé les problèmes pour les résoudre.

"La religion est une insulte à la dignité humaine. Que ce soit avec ou sans elle, il y aura toujours des gens bien qui font de bonnes choses, et des mauvais qui font de mauvaises choses. Mais pour que des gens bien agissent mal, il faut la religion." S.WEINBERG

https://www.droitaucorps.com/
Fenson66
Mikka Grytviken a écrit :
Tes Jacks sont-ils tous bien en masse flottante ?


Désolé je vois pas de quoi tu parles, du moins, je vois pas ce qu'une histoire de masse flottante (si on parle bien de la même chose, à savoir un câble 2cond+tresse avec 1cond en guise de masse et la tresse reliée d'un seul côté) viens faire la dedans. C'est pas un problème de parasites mais de masse.

Je viens de lire un article de DIY et le gars dit qu'il faut que le boitier soit mis à la masse avec un des jacks
http://stinkfoot.se/archives/1184
