Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
Fenson66
Mikka Grytviken a écrit :
Tes Jacks sont-ils tous bien en masse flottante ?


Désolé je vois pas de quoi tu parles, du moins, je vois pas ce qu'une histoire de masse flottante (si on parle bien de la même chose, à savoir un câble 2cond+tresse avec 1cond en guise de masse et la tresse reliée d'un seul côté) viens faire la dedans. C'est pas un problème de parasites mais de masse.

Je viens de lire un article de DIY et le gars dit qu'il faut que le boitier soit mis à la masse avec un des jacks
http://stinkfoot.se/archives/1184
Il ne faut pas compter sur ceux qui ont créé les problèmes pour les résoudre.

"La religion est une insulte à la dignité humaine. Que ce soit avec ou sans elle, il y aura toujours des gens bien qui font de bonnes choses, et des mauvais qui font de mauvaises choses. Mais pour que des gens bien agissent mal, il faut la religion." S.WEINBERG

https://www.droitaucorps.com/
grosson
Fenson66 a écrit :
Je viens de lire un article de DIY et le gars dit qu'il faut que le boitier soit mis à la masse avec un des jacks
http://stinkfoot.se/archives/1184

Ca me parait une bonne idée oui, je fais ça systématiquement.
Y a pas d'figurants, ici !
Rien qu'des vedettes !
PiPiRoSe
rien d extraordinaire c'est fait comme ça pour pas avoir de boucle de masses ....
ça n empêche pas d avoir des câbles correct (masse flottante comme te le dit mikka)
quand on veut pas être emmerdé on met toutes les chances de son coté .
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
carlo
  • carlo
  • Custom Top utilisateur
Ça y est: le montage est fini.Il marche impec.
Seul petit souci :j'ai un peu de ronflette,genre 50Htz.Cela peut-il venir des relais?
j'ai demandé au magasin d'électronique des relais pour l'audio et le gars m'a regardé avec de grands yeux ronds en me disant qu'il n'avait jamais entendu parler de ça.j'ai donc pris ce qu'il avait :ce sont ceux-là
http://www.inelcohunter.co.uk/(...)-0010
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
grosson
Boucle de masse ?
Y a pas d'figurants, ici !
Rien qu'des vedettes !
carlo
  • carlo
  • Custom Top utilisateur
il faudrait isoler les jacks?
EDIT: je viens de faire un test
la ronflette n'apparaît que quand j'alimente un relais.
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
grosson
Tu pourrais faire un schéma complet avec toutes les connexions, câbles, etc ?
As-tu essayé d'alimenter les relais au plus près pour voir si ce sont leurs câbles qui chopent le buzz ? Inverser leurs masses d'alim ?
Je ne sais pas...
Y a pas d'figurants, ici !
Rien qu'des vedettes !
carlo
  • carlo
  • Custom Top utilisateur
Le schéma est à la page précédente.
Les - des jacks sont reliés par le boîtier métallique.
Entre le footswitch et le boîtier avec les relais il y a un câble d'environ 5m (c'est du câble téléphone 4 brins.
Il faudrait peut être relier les - des relais ensemble au lieu de tirer 1 fil pour chaque...
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
grosson
Ce schéma là ne montre pas tout justement, notamment au niveau des masses. Tel que tu le décris il doit y avoir des boucles de masse.
Une seule mise à la masse du boîtier serait préférable sans doute + masse flottante sur les câbles qui véhiculent le signal...
Et si tu actives les relais au plus près avec par exemple une pile ? C'est à dire, est-ce que c'est qui ton câble de commande (5m) qui attrape le buzz ?
Comme ça, à distance, ça va être difficile pour moi...
Y a pas d'figurants, ici !
Rien qu'des vedettes !
carlo
  • carlo
  • Custom Top utilisateur
Je me doute qu'à distance ce n'est pas évident ,merci pour ton aide.
Je vais tenter avec la pile au plus près,c'est une bonne idée pour tester les différentes hypothèses.Je vais tester aussi avec la pile et pas une alim dans le premier boîtier.
EDIT:j'ai testé
- guitare en direct :pas de buzz (ou à peine,la terre n'étant pas extra chez moi)
- le Marshall dans l'ampli:pas plus de buzz qu'en direct
- préamp 2 :bon,lui il a tendance à souffler (mais ça je suis au courant)
-j'ai dessoudé les fils qui arrivaient sur les relais et branché une pile en direct.
Dés que le relais est alimenté j'ai de la ronflette.Apparemment ce sont eux les fautifs.
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
grosson
Du 50 Hertz ?
Là ça me dépasse.
Emballe-les dans de l’alu (ou mieux du cuivre) sans court-jus, toujours le buzz ?
Y a pas d'figurants, ici !
Rien qu'des vedettes !
carlo
  • carlo
  • Custom Top utilisateur
c'est peut être pas du 50htz (avec une pile ce serait étrange),je disais une ronflette qui ressemble à du 50 Htz.
Tu me disais qu'il fallait prendre des relais pour l'audio ,ceux-là ne conviennent peut-être pas .
Sur ce site qui est une référence,il est bien question de relais spécifiques pour l'audio.
http://www.sonelec-musique.com(...).html
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
grosson
Selon moi qualité audio signifie un traitement spécifique des contacts, là ce serait plutôt un problème d'alimentation de la bobine, c'est sans doute un pb de masse.
Y a pas d'figurants, ici !
Rien qu'des vedettes !
carlo
  • carlo
  • Custom Top utilisateur
les 2 préamps sont rackés.Il me semble qu'il faudrait les isoler du rack.Enfin j'avais lu ça quelque part...
Edit:sur mon schéma il y a tous les câbles dessinés.
Edit Bis : je me suis aperçu d'un truc qui a peut-être un rapport : même si le Marshall n'est pas dans la boucle quand je l'allume ou l'éteint par le bouton on/off j'entends un gros PLOP dans l'ampli.C'est normal?
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
carlo
  • carlo
  • Custom Top utilisateur
Voici les schémas (enfin dessins pour être plus juste...)

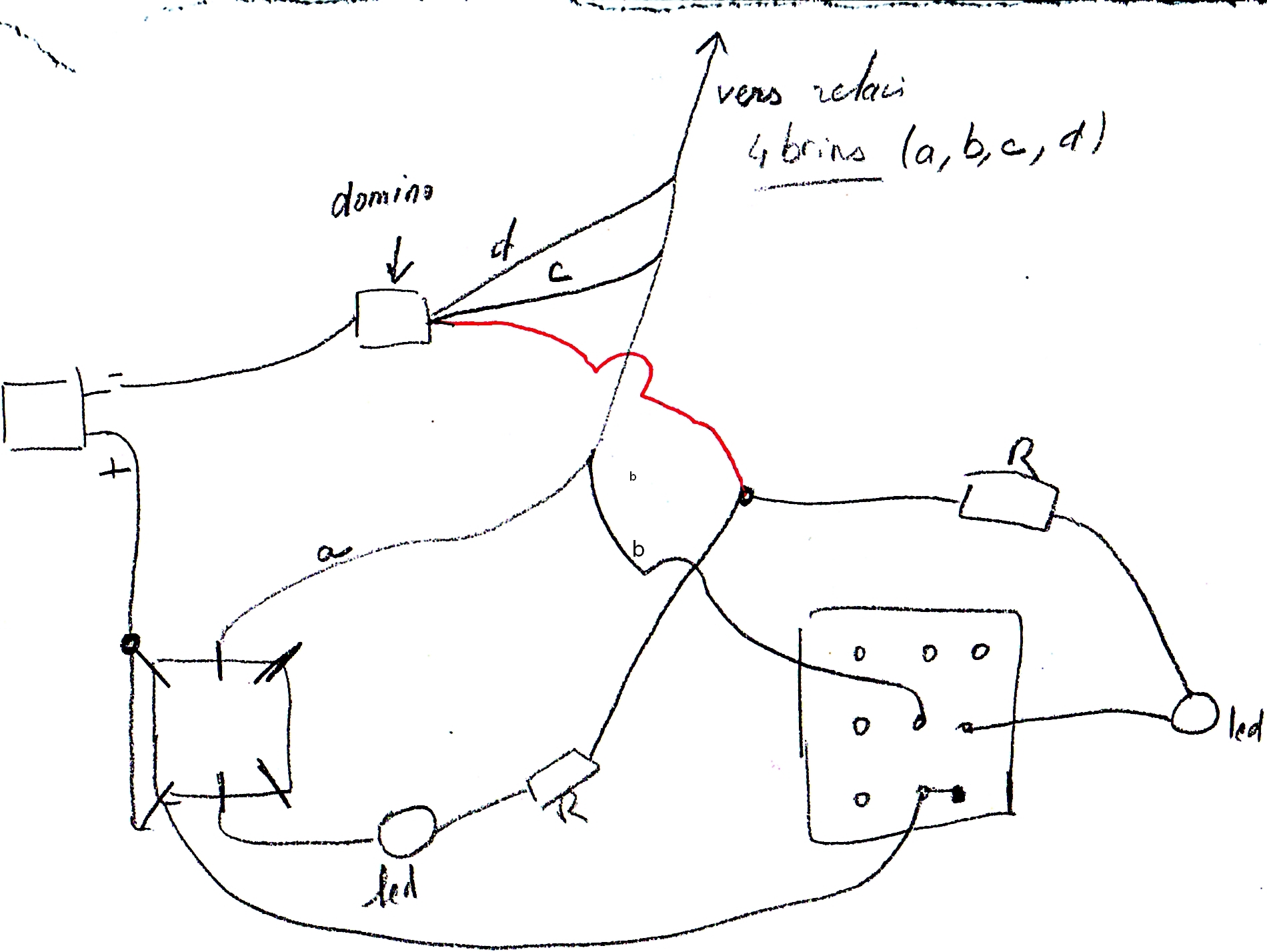

le boîtier 1 avec les switches (oui je sais, le domino .Mais c'était pour faire un essai)

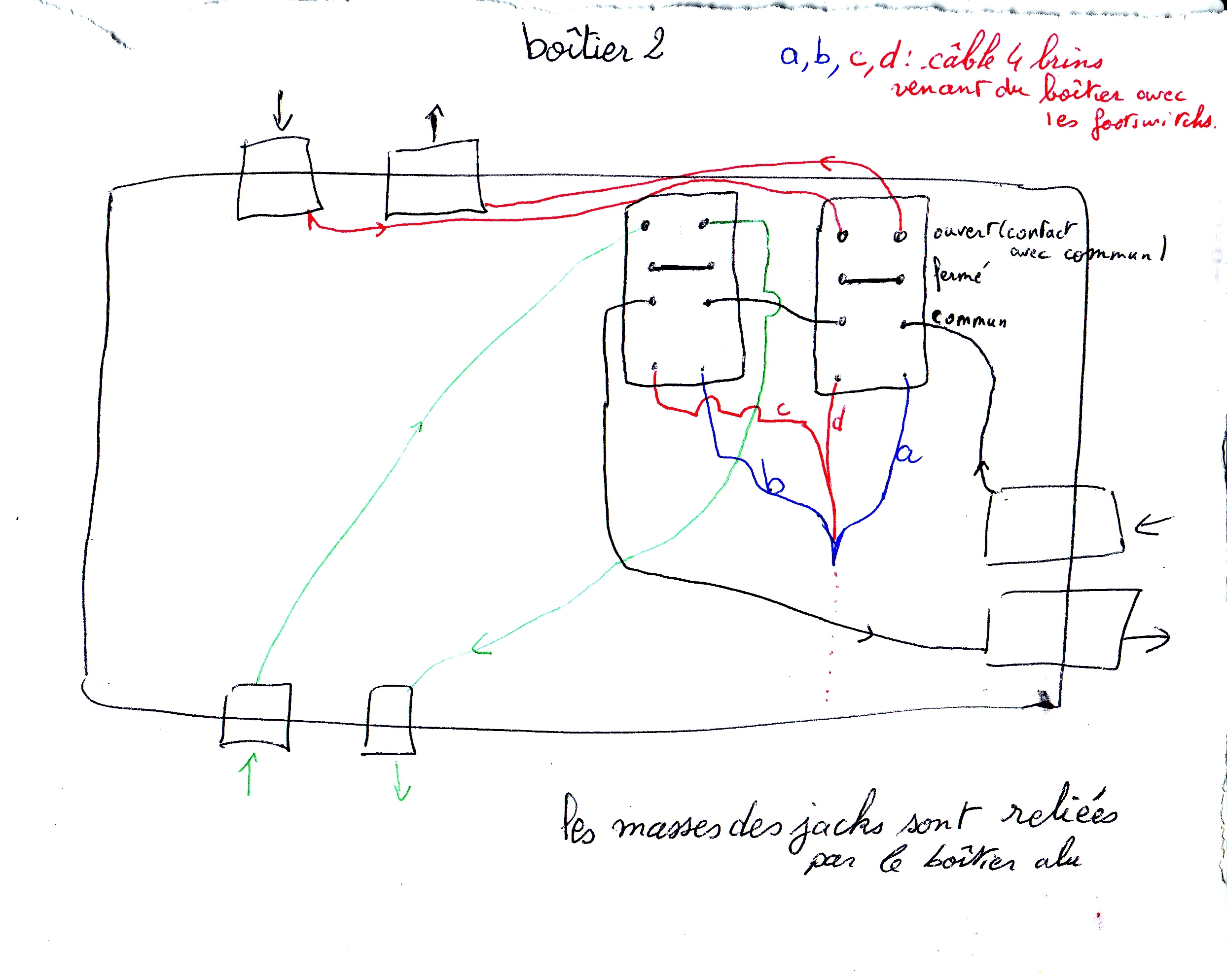

le boîtier 2 avec les relais


J'alimente ça avec une alim 9 V filtrée et régulée (enfin en principe) DOD
J'ai fait le test sans le premier boîtier avec juste une pile au plus près des relais,la ronfle apparaît (ou augmente considérablement pour être plus juste) dès que j'alimente un relais.
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
mifl
  • mifl
  • Custom Top utilisateur
Hello les gars
Je regarde votre mésaventure depuis quelques post
L'utilisation d'un relais comme vous le faites n'est pas bonne
Ça ne fonctionne pas comme un simple inter dpdt
Il faut creer un circuit de commande pour alimenter le relais et que la bobine reste alimentée pour basculer le relais
Il faut une impulsion avec un contact temporaire normalement fermé

Un lien explicatif:

http://www.sonelec-musique.com(...).html
