Salut à tous,
je me suis fait un switcher me permettant de choisir entre un de mes 2 préamps (Marshall 9001 ou Art DST4) ou avoir l'ampli en direct (Fender Blues Deluxe).
Le hic c'est que les préamps étant près de l'ampli (soit 3 ou 4m) ça commence à faire des longueurs de câble.
Je songe donc à me faire un système à relais pour piloter ce switcher à distance.
Quelqu'un aurait-il un schéma simple pour faire ça.Pour un relais ça suffira j'adapterai ensuite.
Il me semble qu'on utilise des résistances pour éviter les pop,non?
Merci
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
benoi31
Citation:
a partir de 1min20 c'est sympa pour la déco de boitier en série .
de l 'encre et un ecran et truc pour caler la pedale au bon endroit et c'est partit mon kiki


C'est de la sérigraphie classique, pratique pour la série, mais fabriquer l'écran est relativement complexe... Par contre ça a un rendu super propre !

Ici, il y a des sites qui proposent de fabriquer les écrans : http://fr.cplfabbrika.com/ecra(...).html (épuisé cependant... A voir avec eux !)
Il n'y a plus qu'à fabriquer les cadres en bois et roule ma poule
carlo
  • carlo
  • Custom Top utilisateur
J'ai trouvé ça mais je n'ai pas tout compris...
Enfin je vois le principe mais pour la réalisation c'est plus difficile.Il y a bien 2 boîtiers?
http://www.geofex.com/Article_(...)w.pdf
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
grosson
J'ai fait de la sérigraphie amateur, c'est à la portée de tous, mais si tu ne sors qu'une pédale... c'est beaucoup de boulot, il y a d'autres solutions plus adaptées.
Y a pas d'figurants, ici !
Rien qu'des vedettes !
carlo
  • carlo
  • Custom Top utilisateur
Bon,j'avance un peu dans mon projet ( en fait je change d'idée sans arrêt).
Je vais faire un switcher à relais commandé par un boîtier déporté afin de minimiser les longueurs de câble.
Donc à mes pieds le boîtier avec des switches et près des préamps et de l'ampli le boîtier avec les relais.
Je vais mettre les boucles en série de manière à avoir guitare-->préamp 1 (boucle 1) --> préamp 2 ( boucle 2)-->ampli
J'ai compris comment fonctionne un relais,comment l'alimenter.J'ai trouvé chez moi 3 relais qui fonctionne en 14V ( j'ai fait des essais avec une pile 9V,ça fonctionne).
Ils ont 6 broches : 2 pour alimenter et 2x2 ouvert ou fermé.
j'ai trouvé (enfin il me semble) comment les alimenter via un switch déporté.Dans le cas d'une seule boucle d'effet je crois que ça marchera ...
mais dans le cas où je bypasse le premier effet je ne vois pas comment faire,il manque quelque chose.

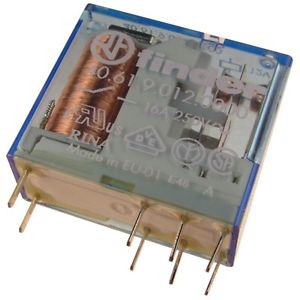

Mes relais ressemblent à ça mais avec 6 pattes en tout

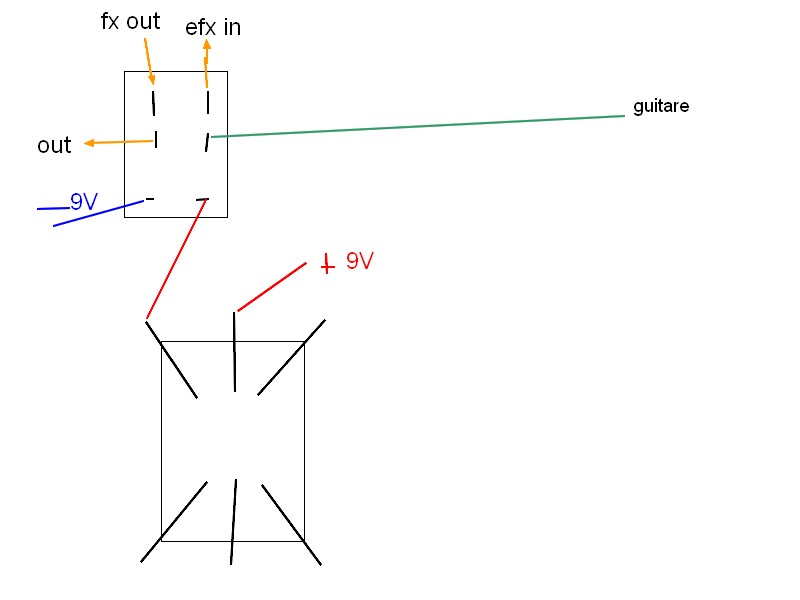

Je pensais brancher comme ça
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
grosson
Je résume (tu me corriges si erreur)

tu veux alterner 2 préamp dans la boucle d'effet.

Ont-ils besoin d'être sous ton pied ? (tu dis près de l'ampli 3 4 m ??)

S'ils peuvent être disons posés sur l'ampli tu ne tires qu'une commande vers des relais commutant au cul de l'ampli.
S'ils doivent rester près de toi tu ne tires qu'une ligne send return commutée à tes pieds.

Reprécise nous bien ton besoin. Moi pas tout bien compris

@+
Y a pas d'figurants, ici !
Rien qu'des vedettes !
carlo
  • carlo
  • Custom Top utilisateur
Alors je résume:
j'utilise 2 préamps :un Marshall 9001 et un Art Dst4 et aussi le son direct dans l'ampli avec une ou 2 pédales.
Je voudrais laisser les préamps près de l'ampli pour éviter d'avoir des câbles à rallonge .La solution du switcher déporté à relais serait pour moi l'idéal.
J'ai compris comment fonctionne un relais mais besoin d'aide pour la conception des boîtiers.
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
grosson
OK
Nouvelle question (excuse-moi mais je veux bien me représenter le truc), soit :
- Tes 2 préamps sont sur la boucle de l'ampli (send return) et ta gratte est branchée dans l'input de l'ampli ?
- Ou bien tu attaques directement les préamps avec la gratte puis envoies le signal dans l'ampli via le return (tu contournerais alors le préamp de l'ampli) ?

On va y arriver....

Tu as combien de relais ? Ils sont prévus pour l'audio ?
Y a pas d'figurants, ici !
Rien qu'des vedettes !
carlo
  • carlo
  • Custom Top utilisateur
Les préampsne sont pas dans la boucle,ils sont branchés dans l entrée normale.J'ai 3 relais mais je ne sais pas s'ils sont prévus pour l'audio.s'il faut enacheter je le ferai.
mes ventes :https://www.guitariste.com/forums/effets,cat,17,3.html
grosson
Si tu peux racheter des relais tu prends des DPDT audio et tu pourras alors (c'est une proposition) avoir une pédale avec deux footswitchs un pour bypasser ou pas les préamps et un pour choisir le préamp.
Un truc comme ça :


On............préamp 1
.O..................O......
Off............préamp 2

Tu pourras même y coller deux LED

Regarde les câblage DPDT
