Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
Algone
  • Algone
  • Custom Total utilisateur
Il aurait pas mis un transfo 12v de polarité inverse?
« Donc communiquez clairement ce que vous essayez de faire en science, et qui sait, vous pourriez même finir par comprendre vous-même ce que vous faites. »
letot
  • letot
  • Custom Cool utilisateur
je sais pas si c'est pas du 18V plutôt enfin il a branché l'alim de l'ampli casque au lieu de sa pelade .
PiPiRoSe
ben ya plus qua ....
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
DukeOfPrune
Ben c'est un boulet ton pote.
Mais je pense que même au double de la tension, cette résistance n'aurait pas cramé comme ça. Je répète ce que j'ai dit plus haut. Il a dû non seulement brancher une alim qui ne convenait pas car faisant le double de la tension prévue, mais en plus elle était de polarité inverse. Donc tout est passé par la diode de protection dans cette résistance de 100 ohms.
18 V moins les 0,6 de chute dans la diode, ça fait 17,4, dans 100 ohms ça fait U2/R = 3 watts à dissiper. Beaucoup trop pour cette résistance qui a l'air d'être une 1/2 W.
F6HQZ
  • F6HQZ
  • Special Total utilisateur
C'est pour cela que les fusibles ont été inventés : protéger les composants en aval du défaut.
J'ai du mal à comprendre que certains continuent à fabriquer des produits commerciaux sans protection digne de ce nom, et ce malgré les normes draconiennes qui sont actuellement imposées. Ils n'ont même pas le droit de les vendre en cet état.
C'est du récent ou du "vintage" (avant normes correctes) ?
letot
  • letot
  • Custom Cool utilisateur
ok du coup j'y met une 100 ohm ?
oldamp
  • oldamp
  • Vintage Méga utilisateur
ta résistance c'est jaune violet noir doré = 47 ohms. c'est elle qui fait "fusible" associée à la diode de protection inverse ! vérifie aussi la diode....
DukeOfPrune
Pas facile à voir car la photo n'est pas très nette, mais si on en croit le schéma posté par ailleurs, c'est censé être une 100R, pas une 47. Sur la photo postée ici, les deux anneaux visibles ressemblent plutôt à marron et noir.
PiPiRoSe
ne faites pas attention oldamp radote
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
oldamp
  • oldamp
  • Vintage Méga utilisateur

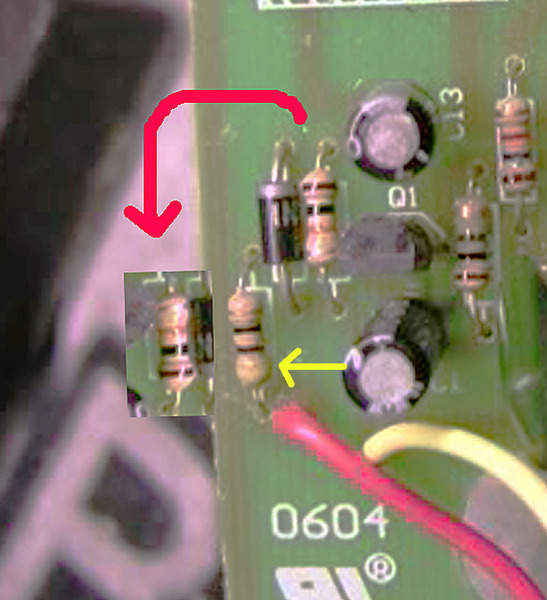

j'ai mis deux paires l'une sur l'autre et mes vieux yeux voient bien qu'il n'y a pas marron noir marron !


et en déplaçant une 10K (marron noir orange) du mêê circuit à coté :
DukeOfPrune
Là je sais pas, la photo est pourrie et d'un écran à l'autre, ça change énormément.
C'est qui GLS dans ta signature du moment ? La boîte de livreurs ?
PiPiRoSe
ben autan pour moi sur le schéma c'est indiqué 100 ohms mais ça si ta une 47 ohms qui traîne ...
te prive pas.
c'est bien pour ça que dans mon 1er post je demander de vérifie si le schéma correspondait mais bon ...
chacun fait comme il veut
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
oldamp
  • oldamp
  • Vintage Méga utilisateur
DukeOfPrune a écrit :
Là je sais pas, la photo est pourrie et d'un écran à l'autre, ça change énormément.
C'est qui GLS dans ta signature du moment ? La boîte de livreurs ?


ouais.... 4 jours entre l'agence locale et chez moi... "non présenté non livré" sur le tracking sans explication. j'ai dû appeler deux fois à 1.35€+ les mn ! courrier de réclamation sans réponse. et c'est la 2eme fois.
DukeOfPrune
Ok merci de l'info, c'est toujours bon à savoir. Ce que tu décris ressemble fort au service standard de ChronoP. Quand je peux les éviter, ceux-là...
oldamp
  • oldamp
  • Vintage Méga utilisateur
moi maintenant c'est "Mondial relay" ! c'est pas super rapide, quoique, mais on sait pourquoi : c'est moins cher
