Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
DukeOfPrune
En y regardant de plus près, je vois que c'est un PCB double face. Il est vrai que dessouder un composant lorsqu'il est soudé sur les deux faces, c'est parfois bien galère. En gros, c'est pas prévu pour.
Elle est sympa cette pédale, mais je trouve que les concepteurs du PCB y sont allés un peu fort côté compacité. Etant donné le nombre de réglages, j'aurais bien vu une pédale d'un format plus grand, occupant l'espace d'un 1590B, par exemple.
Boba7
  • Boba7
  • Custom Total utilisateur
C'est clair là c'est tout juste.

La première Ghost Echo de chez Earthquaker Devices était en format plus large.

Le pcb est bien foutu pour gagner de la place, mais j'aurais dû penser aux modifications en amont, et l'organiser mieux pour.

Après ça m'amuse aussi ces casse-tête de place. Dans le genre j'avais fait un EP Booster (Madbean Fatpants) dans un petit boîtier, et c'était plus propre !

benoi31
Nice

J'aime pas trop compacter non plus, trop de pression lors du perçage haha

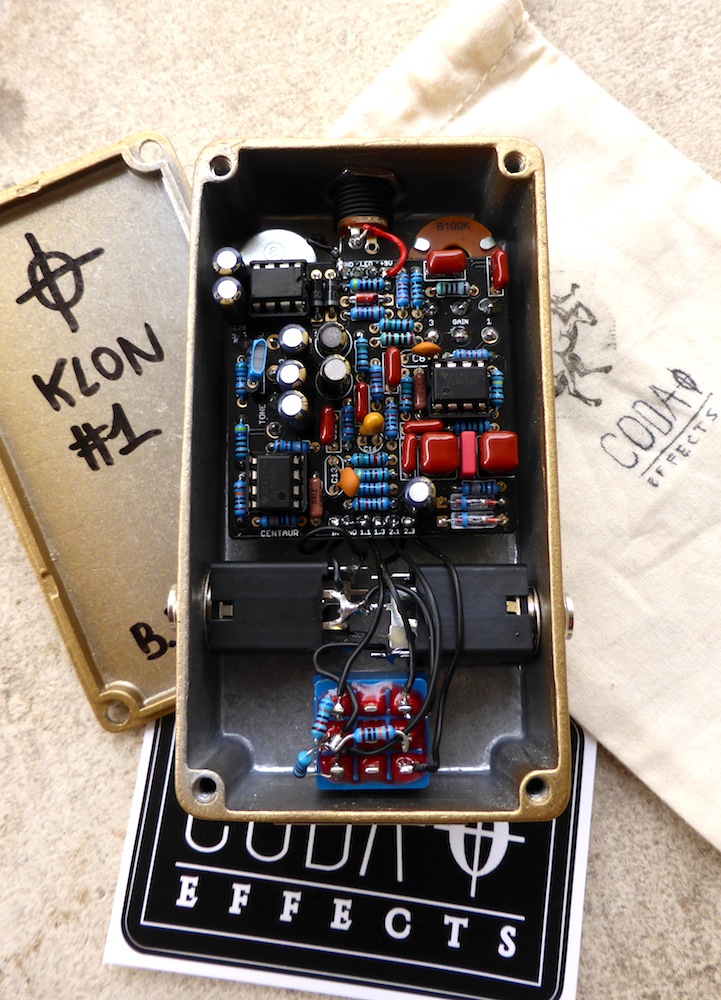

Mon record (pas grand chose), c'est une Klon centaur dans un boitier 1590B (aion electronics refractors)
oldamp
  • oldamp
  • Vintage Méga utilisateur
et ça aurait encore été plus compact en utilisant des chimiques 10V au lieu des 50 V ! en alim 9V c'est largement bon car en plus tu n'as les 9V qu'à l'entrée DC...
Boba7
  • Boba7
  • Custom Total utilisateur
Oui, mais dans le doute… mais tu as raison.

benoi31, je l'ai vue sur ton site cette pédale, elle me fait envie, je m'achèterai peut-être le pcb un de ces 4. Comme d'habitude, très joli boulot, chapeau !
oldamp
  • oldamp
  • Vintage Méga utilisateur
oui, le crois que cette reverb avec slapback va avoir du succès !
Boba7
  • Boba7
  • Custom Total utilisateur
Oldamp > en fait dans l'Ep booster (mini pedame au dessus) c'est du 18v, donc des condos 10v n'auraient pas suffit !
oldamp
  • oldamp
  • Vintage Méga utilisateur
très juste ! il y a effectivement quelques pédales demandant plus que du 9 V ! et je vois une Klon p^lus haut, il y a un oscillateur dedans pour avoir plus de jus ! donc bien vérifier les tensions de service nécessaires sans trop surdimensionner toutefois ! c'est tout un sport de trouver les comps les plus petits possibles !
letot
  • letot
  • Custom Cool utilisateur
salut, j'ai une promo rat 2 que j'ai prêté a un ami bassiste sauf qu'il a mit du 12V en alim et a cramé une résistance ... Je voudrais la changer mais j'ai du mal a trouver la valeur de celle ci

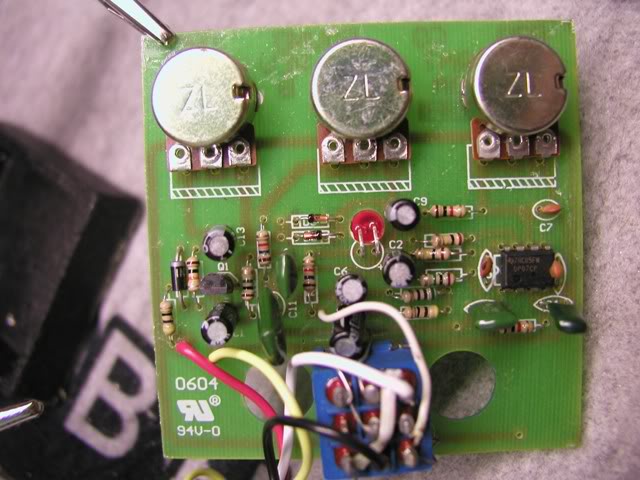

Par rapport a la photo c'est celle qui est en bas a gauche de la diode:



Sur la photo j'ai du mal a voir les couleurs donc si quelqu'un a de meilleur yeux que moi ou alors a un rat chez lui ça serais sympas

merci
PiPiRoSe

si j en crois ce schéma il semblerai que ce soit la 100ohms mais vérifie quand même avec un multi.
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
ColDay
  • ColDay
  • Vintage Top utilisateur
PiPiRoSe a écrit :


si j en crois ce schéma il semblerai que ce soit la 100ohms mais vérifie quand même avec un multi.


Quand elle est cramée, on peut toujours mesurer la valeur d'une résistance ?
DukeOfPrune
On voit les deux derniers anneaux lisiblement : noir marron. Donc si on suppose que le premier anneau moins lisible est aussi un marron, c'est effectivement une 100 ohms. Sur la photo elle a pas l'air cramé.
La pédale marche plus du tout ?
DukeOfPrune
Je pense pas que 3 volts de plus aient grillé cette résistance. Si elle a cramé, c'est plutôt que l'alim 12 volts a été branchée à l'envers. Dans ce cas, tout est passé par la diode et là oui, c'est possible que la résistance ait chauffé car elle a pris presque 1,4 watts à dissiper.
PiPiRoSe
ben si on peux pas la lire comment on fais ?
ben on sort le multi on regarde si le schema coresponds le fil rouge va sur celle la donc j en deduis que c'est la 100ohms mais vaux mieux etre sur ...
avec le multi dans les main et la pédale ya pas d erreur possible

a voir si c'est bien "cramé"
