Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
Boba7
  • Boba7
  • Custom Total utilisateur
Je viens de commander le PCB Lavache pour seulement 9,5$ (port inclus), merci pour l'info !
Boba7
  • Boba7
  • Custom Total utilisateur
Bon en fait faire une tentative en utilisant du veroboard (pour la première fois) était trop tentant, donc j'ai fait le Lavache sans attendre le PCB.

Je m'étais planté en commandant des résistances, du coup il y en 2 qui sont énormes, heureusement qu'il n'y a pas trop d'éléments !

Première pédale construite sans kit donc, et tout s'est bien passé ! Elle s'est allumée du premier coup (à part la Led que j'avais branchée à l'envers), et elle sonne super bien ! J'avais eu la Les Lius, que j'adorais, mais celle-ci me semble plus "organique" et bien plus polyvalente !

Au fait j'ai aussi commandé le PCB de la Demo Tape Fuzz avec le Lavache, le gars pouvait le faire. Ce sera quand même un peu plus simple. Mais bosser sur vero m'a semblé plutôt agréable je dois dire.

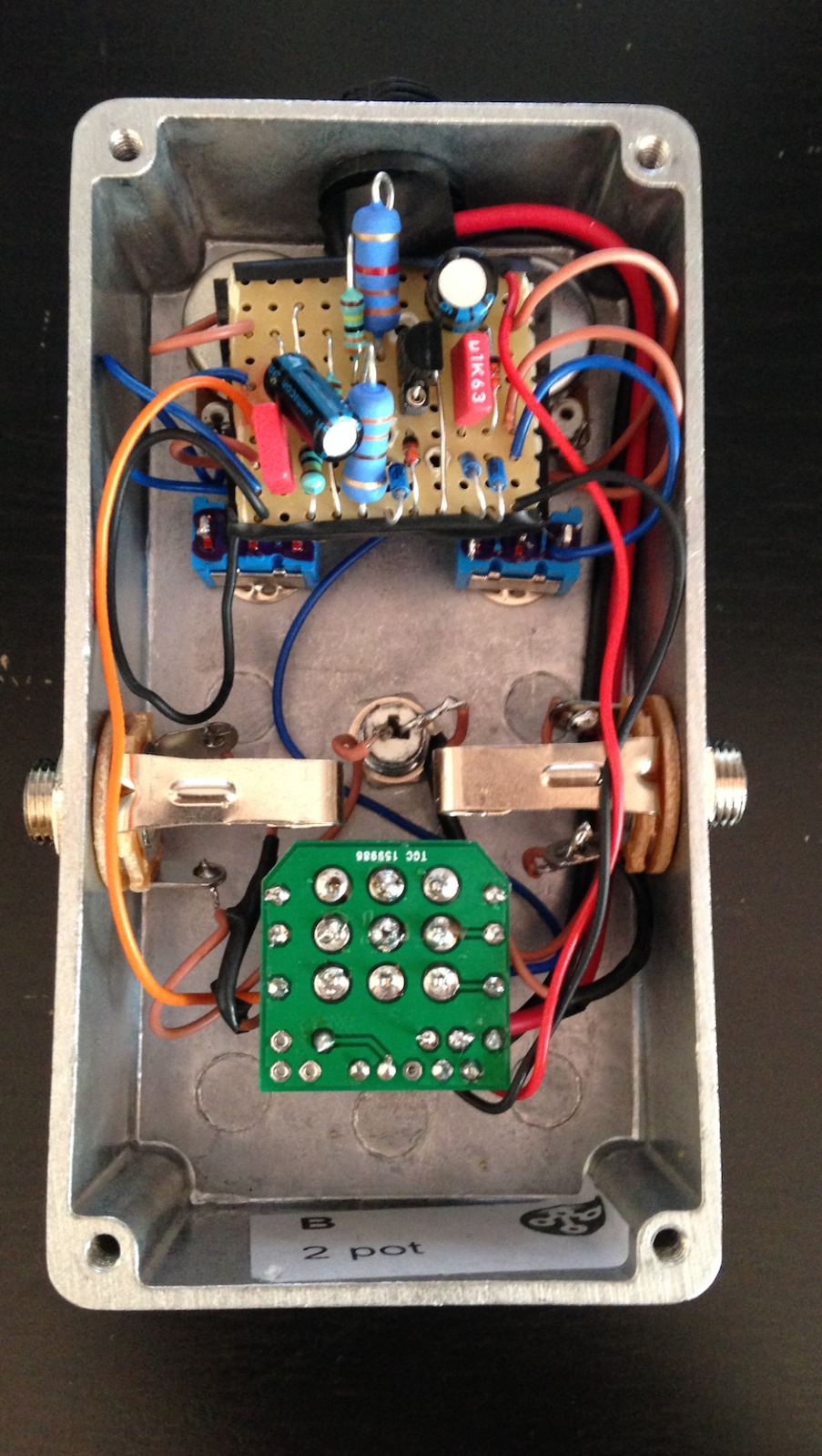

Deux photos :

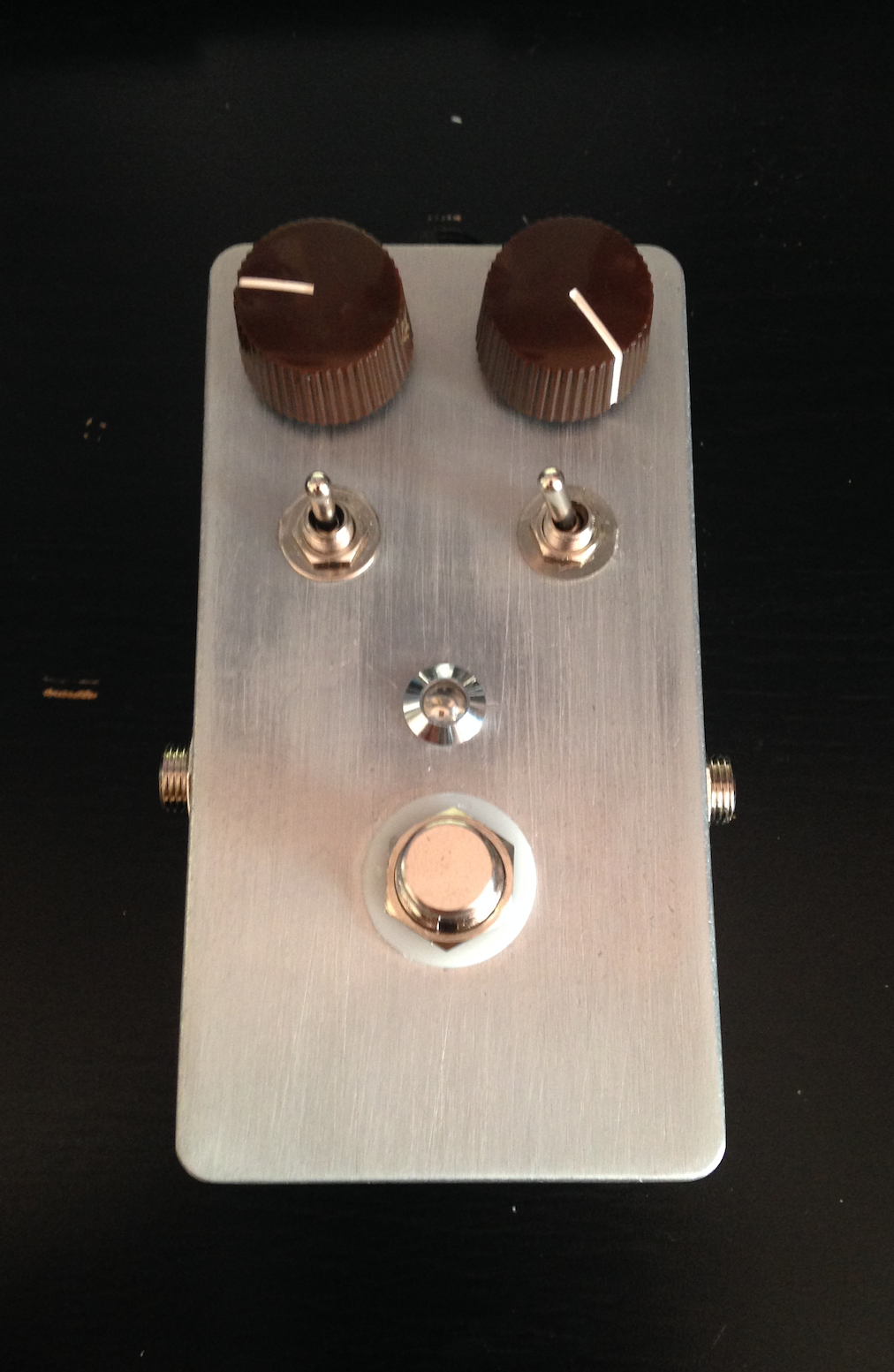

(déco sommaire, alu légèrement brossé, je sais pas si je vais vraiment me lancer dans de la déco ou juste la laisser comme ça)


PiPiRoSe
ai ai ai attention les boucles de masses ...
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Boba7
  • Boba7
  • Custom Total utilisateur
En fait le vero n'était pas encore scotché, donc sur la photo on dirait que la résistance va toucher le boîtier, mais ce n'est pas le cas. Et au cas où, j'ai recouvert le fond de la pédale de scotch pour éviter tout contact.

Maintenant si tu fais allusion à autre chose, je veux bien plus de détails !
PiPiRoSe
ben si boitier métallique on ne branche pas de masse sur la sortie .
sinon boucle de masse d office ...

http://www.google.fr/url?sourc(...)aBsGA
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Boba7
  • Boba7
  • Custom Total utilisateur
Je ne savais pas.

Mais je n'ai aucun souci à l'utilisation de la pédale !
PiPiRoSe
ça marche oui mais avec une boucle de masse .
après tu fais comme tu veux bien sur
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Boba7
  • Boba7
  • Custom Total utilisateur
Concrètement, ça se ressent comment une boucle de masse ?

J'ai juste à déconnecter la masse du jack de sortie, c'est ça ?
PiPiRoSe
tu aura des chances d avoir plus de bruit avec une ou des boucles de masse c'est a ce niveau la que ça joue .
oui il suffi de dessouder la masse sur le sortie et la pédale ne marchera que mieux .
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Boba7
  • Boba7
  • Custom Total utilisateur
Je m'en occupe ce soir alors ! Merci !
PiPiRoSe
de rien ta bien travaillé ce serais dommage de laisser en l état maintenant que tu le sais
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Boba7
  • Boba7
  • Custom Total utilisateur
Merci
mifl
  • mifl
  • Custom Top utilisateur
PiPiRoSe a écrit :
ben si boitier métallique on ne branche pas de masse sur la sortie .
sinon boucle de masse d office ...

http://www.google.fr/url?sourc(...)aBsGA


Petit aparté pour en faire profiter tout le monde:
Valable si jack metallique en contact avec le boitier en metal
Si jack isolé (en plastique) alors in et out à relier à la masse
Boba7
  • Boba7
  • Custom Total utilisateur
Donc en l'occurence, vu que les miens ont la masse qui touche le boitier, je peux dégager la masse ?
PiPiRoSe
jack plastique ne veux pas dire isolé ....
voir la : http://www.musikding.de/Jacks
avec les 2 premiers il faut pas câbler la masse sur le out sous peine de créer une boucle .
le boitier fait déjà le contact si vous avez un doute vérifier o multimètre.
je n'est jamais vue des pédales montées avec des jack ''ampstyle" mais effectivement dans ce cas la il faudra brancher ce fameux fil de masse sur le out .
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
telecastor_jap
Très interessant le problème de boucle de masse et de souffle.

Si on prend des jacks de ce type http://www.musikding.de/63mm-S(...)lated qui sont en plastique et isolés, et qu'on branche toutes les masses de la pédale (alim, circuit, led et jack OUT) à la masse du jack IN (masse en étoile?), on évite les boucles de masse, et par la même occasion on réduit le bruit par rapport à un jack non isolé?
