Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
L.P.
  • L.P.
  • Custom Cool utilisateur
Le clipping, j'en entend parler mais je ne sais pas en quoi ça consiste exactement, du coup je vais m'y intéresser, j'ai déjà vu des switch pour pouvoir le modifier sur des pedales handmade.
Pour les aop j'avais fait un swap sur une proco (que j'ai vendue ici d'ailleurs), et je n'avais pas relevé de différence vraiment notable effectivement, mais j ai lu sur le net que le jrd 4558 ça changeait tout, c'était le saitnt graal de la TS etc... donc je me suis posé la question... bref du coup je vais moins me prendre le chou la dessus, merci
Non estan dispuestos a adaptarse, al esfuerzo, y al heroismo de una revolucíon, no lo queremos, no lo necessitamos.
Mikka Grytviken
Sur les première TS ils ont mis le jrd4558 parce que c'est ce qu'il y avait de plus facile à trouver et de moins cher à l'époque, voilà tout.

Alors ça sonne bien certes, mais ça n'est pas ça qui fait LA différence ultime.
geogeo68
Oui les différences sont vraiment minimes
Après t'en auras toujours qui vont te dire qu'un 4558 des 80's ça sonne tellement mieux que les prod actuelles
tout ça pour refourguer des Opamp à 10€ pièce
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
L.P.
  • L.P.
  • Custom Cool utilisateur
C'est le côté psychologique, comme pour le vin
Non estan dispuestos a adaptarse, al esfuerzo, y al heroismo de una revolucíon, no lo queremos, no lo necessitamos.
Fandango
geogeo68 a écrit :
Ça jouera un peu mais la différence n'est pas phénoménale

Prends les deux et testes (montes toujours tes Opamp sur sockets )

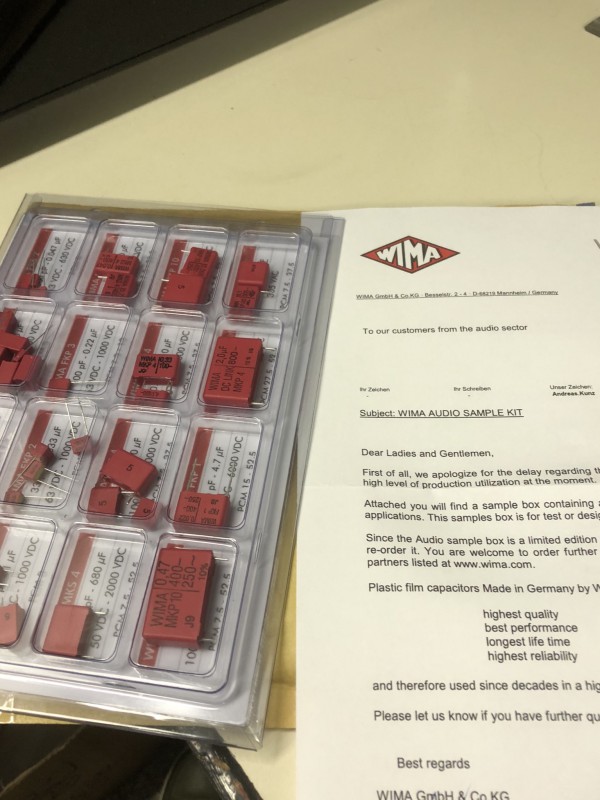

Sinon regardez ce que j'ai reçu ce matin au courrier :

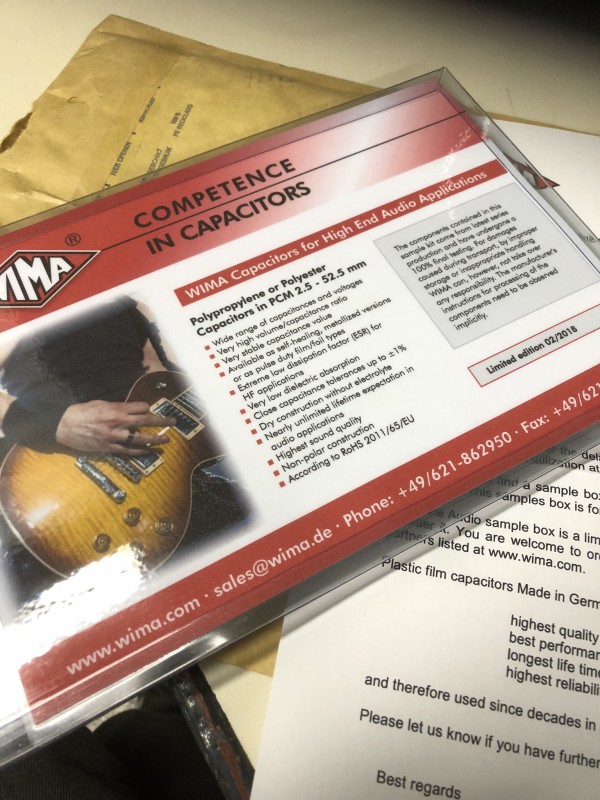

Samples Wima


Samples Wima


Il vous suffit de faire une demande d'échantillons sur leur site et ensuite soyez trèèèèès patient, mais alors vraiment très patient (environ 4 mois )


Cool ! j'y vais !!!
oldamp
  • oldamp
  • Vintage Méga utilisateur
Les série Wima FKS2 et FKS3 (film foil polyester) devraient bien aller pour les amplis aussi !
L.P.
  • L.P.
  • Custom Cool utilisateur
Salut les gars, une petite question sur la polarité de leds.
J'ai monté une dirty shirley, avec un pcb de chez PedalPCB, mais j'ai un doute sur la polarité des leds de clipping. J'ai soudé la pate courte (cathode) sur le pad carré, comme pour une diode, il me semble que c'est la normalisation, mais après ça, en tombant sur un schéma de la led de fonctionnement de chez eux, ils représentent la pate longue dans le pad carré. Du coup j'ose pas brancher ma pédale, car j'ai bien l'impression qu'elles sont à l'envers.
Qu'en pensez vous?
Non estan dispuestos a adaptarse, al esfuerzo, y al heroismo de una revolucíon, no lo queremos, no lo necessitamos.
L.P.
  • L.P.
  • Custom Cool utilisateur
Finalement j'ai eu la réponse de Robert de Pedal PCB

If you installed ALL of the clipping LEDs backwards in the Dirty Sanchez then it will work as it should... As long as all of them are reversed.


Maintenant je peux aller faire mumuse
Non estan dispuestos a adaptarse, al esfuerzo, y al heroismo de una revolucíon, no lo queremos, no lo necessitamos.
Lobster Johnson
A propos des résistances de 2,2M pour diminuer le "plop" du bypass, est-ce que les souder directement sur les jack peut convenir ou il doivent impérativement agir uniquement lorsque le signal change de direction?

(c'est surtout une question de gain de place sur des PCB déjà existant et bien chargés...)

https://cdn.shopify.com/s/file(...)?1324
geogeo68
Oui ça marche aussi comme cela il me semble

Sinon tu peux la mettre sur le footswitch entre le IN et la masse
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Lobster Johnson
Ok, merci!

geogeo68 a écrit :


Sinon tu peux la mettre sur le footswitch entre le IN et la masse


Pas la place car ils sont tous montés "paresseusement" sur des petits PCB incluant le routing et la LED (+résistance).
Boba7
  • Boba7
  • Custom Total utilisateur
Mauvaise idée les jacks, ça va affecter l’impédance de ton signal même pédale off.
PiPiRoSe
ben oui a éviter
sur le footswitch c est ok coté circuit ^^
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
geogeo68
Oui j'allais dire comme Pipirose

Mets la sur le pcb du switch côté soudures
En plus tu n'auras rien à démonter

Bien vu Boba le coup du changement d'indépendance je n'y avais pas pensé
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
