Rappel du dernier message de la page précédente :
Lobster Johnson
PiPiRoSe a écrit :
ben pareil que boba7 a vu de nez comme ca ca resemble a une fuzz face (faudrai verifier si besoin )


Oui, la Colorsound est un dérivé de Fuzz Face.
PiPiRoSe
oui c'est vrai que c'est un 2,2uf mais tu peux t inspirer par exemple de la diaz texas ranger :un sélecteur 3 positions pour varier le condo d entrée .
ou faire autrement c'est ça le diy

perso je fais pas mal de montages de gurus réputés et bizarrement j ai de très bons résultats
je vais rarement plus loin
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Lobster Johnson
merci beaucoup pour vos remarques!

Boba7 a écrit :
Le condo de sortie joue aussi


Une valeur approximative a me suggérer?

Boba7 a écrit :
Je pense que ça vaut le coup de mettre des supports et d'expérimenter


Oui, tout les composants sont montés avec des "socket pin".

Boba7 a écrit :
le potard de contour qui remplace le 820r par un potard est pas mal.


La troisième patte du potard va à la masse?
Boba7
  • Boba7
  • Custom Total utilisateur
Lobster Johnson a écrit :

Une valeur approximative a me suggérer?

> Faut regarder d'autres schémas, me souviens plus, mais je me concentrerais plutôt sur le condo d'entrée pour commencer.


Lobster Johnson a écrit :

La troisième patte du potard va à la masse?

> Non tu t'en sers comme d'une résistance variable, avec les pattes 1 et 2 uniquement.
Salut.

Je suis tout nouveau sur ce forum, c'est d'ailleurs mon premier message :-)

Je suis à la recherche du schéma de la fulltone OCD en version 1.7. J'ai trouvé jusqu'à la 1.4 sur le net, mais pas la 1.7.

Si vous avez ça quelque part ;-)

Merci.
Lobster Johnson
Encore et toujours besoin de vos lumières...

Quel est l’intérêt d'utiliser des potentiomètre logarithmiques "reverse" plutôt que des normaux?

La courbe de progression semble différente, certes, mais en terme de "possibilités sonores", peut-on obtenir la même "palette"?
Boba7
  • Boba7
  • Custom Total utilisateur
Juste une histoire de courbe. La valeur reste la même, que ce soit un 100kB, un 100kA ou un 100kC. Après en fonction de ce dont tu as besoin, un lin, log ou rev sera plus utile.

Si tu sens qu'avec un linéaire tu arrives trop vite à un taux de gain par exemple, et tu veux plus de subtilité en début de course, tu mets un log.
A l'inverse si avec un linéaire tu sens que le plus intéressant est en bout de course, alors prends un rev log.

Lobster Johnson
Ok, merci! J'avais vu ce schéma et ton complément d'information m'est très utile.
C'est donc bel et bien une question de subtilité de réglage sur une partie de la course qui va influencer le choix du potentiomètre.
nikos_sophos
Je vends une carcasse de wah wah chromée, ça peu peut être intéresser un bricoleur.
Elle est neuve et fournie avec un potard icar, je peux fournir un fasel jaune ou rouge et un 3pdt avec. Marque RUBY équipé d'une trappe a pile.


nikos_sophos
Mikka Grytviken a écrit :
Tu vendrais ça combien ?


C'est vendu désolé :-(
boggy34000
salut les gars,

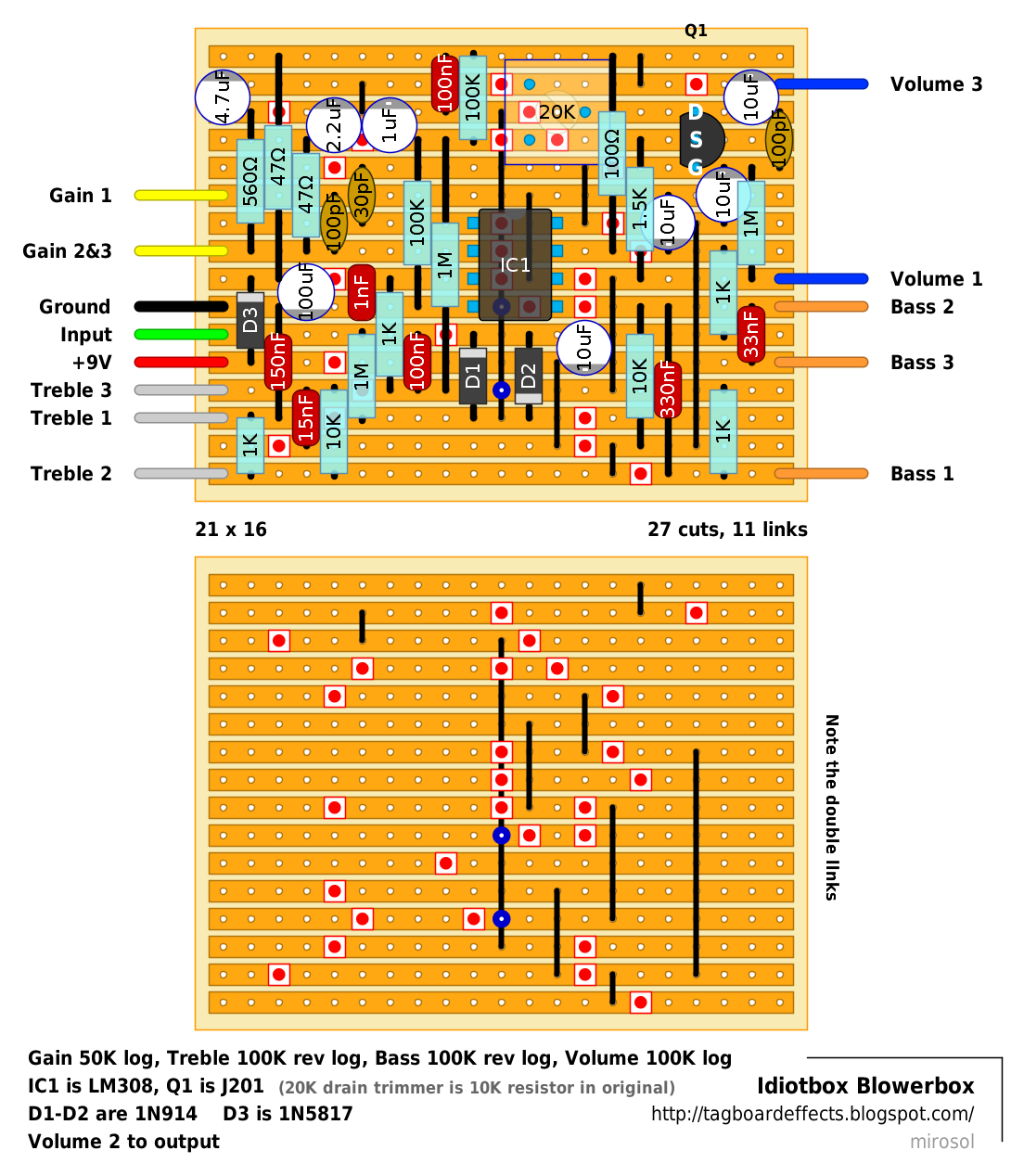

je voudrais me lancer dans la fabrication d'une pédale Blower Box Bass Disto de chez Idiot Box. J'ai trouvé le schéma de montage ici :
http://4.bp.blogspot.com/-3bfq(...)x.png

J'imagine que la question a déjà été posée mais je n'ai pas réussi à trouver la réponse avec un lien valide. Pouvez-vous me conseiller un site pour acheter "tous" les composants dont j'ai besoin ?

Par ailleurs sur l'image on voit deux points bleus... pouvez-vous me dire ce que c'est ou me renvoyer vers un didacticiel ?

Merci !
Envoyé de mon CPC 6128 +
PiPiRoSe
point bleu c'est double link comme noté sur le cote .
le reste je sais pas
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
boggy34000
bien vu chef, merci
Envoyé de mon CPC 6128 +
Boba7
  • Boba7
  • Custom Total utilisateur
musikding !

regarde sur le site de coda effects il me semble qu'il a une section de conseils pour débutants, pour acheter les bons trucs.

boggy34000
Merci pour les pistes !

J'ai commencé à faire une liste sur musikding ... et j'ai déjà plein de questions.
- pour les condensateurs électro, je vois sur mon schéma qu'il faut du 4.7uf par exemple... mais je n'ai pas le voltage ! Alors comment faire le bon choix ? je prends le plus haut ? mais du coup ca risque d'être trop gros peut-être...

- pour les condo céramique il me faut un 30pf mais sur le site je ne trouve qu'un 33pf... ca peut faire l'affaire ?

- concernant les résistances, c'est pareil, selon le métal ca change les W... lesquelles choisir. Sachant que là aussi il n'y a pas toujours la bonne valeur puis-je prendre un peu plus gros ?

- enfin, il y a des marques meilleures que d'autres, lesquelles font consensus ?
Envoyé de mon CPC 6128 +
