Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
nuno91
  • nuno91
  • Custom Cool utilisateur
Djits a écrit :
C'est compliqué de t'aider comme ça, moi-même j'ai eu du bol, tout a fonctionné du 1er coup sur mon boost Musikding. Ça peut être tellement de choses... Il faudrait checker toutes tes soudures, et revérifier la place de chaque composant. Ça va être fastidieux c'est clair


ouais c'est pas gagné

je vais fabriquer un audio probe et regarder comment ca marche sur le net
yamaha 812w customisé andy timmons dimarzio.
custom 77 lb 4 monté sp custom
dowina marus
lag rockline modifiée set petrucci
basse cort action bass
ampli yamaha thr10
diverses pedales( trio +looper)
jsetet city jca22h
two notes captor
Lobster Johnson
Question Fuzz ce soir:

J'en ai réalisé plusieurs (5) ces derniers mois et lorsque je les teste au casque, il y en a deux qui produisent un petit bruit"cyclique" lorsque je ne joue pas (Bazz Fuzz et Fuzz Face Si avec des transistors BC109).
A savoir que à fort volume en groupe, il n'y a pas ce problème...
Cela dit, pour une éventuelle utilisation en studio, je souhaite savoir si il y a quelque chose à modifier/optimiser pour éliminer ce bruit.

Est-ce possible?
Lobster Johnson
...et tant que j'y suis, encore une autre question aussi vague que naïve à propos des Fuzz:

Ma dernière réalisation correspond, au niveau du grain, parfaitement à ce que je souhaite et elle s’intègre très bien dans mon rig habituel. Cela dit, testée en groupe il y a peu, elle rentre malheureusement dans la catégorie des Fuzz qui ne percent pas suffisamment le mix pour qu'elle puisse porter la mention "excellent".

Si je vous montre le shéma de base, est-ce que c'est dans vos cordes de m'indiquer quels composants modifier pour augmenter un peu les mediums?
cortmgm
salut!

je voudrais fabriquer une pédale de volume en utilisant une crybaby vide;
quelqu'un peut-il me fournir le schéma, le layout et la BOM nécessaire à sa réalisation?

merci d'avance!!
je crois que nous sommes complètement ça y est c'est foutu
Erix29
  • Erix29
  • Custom Cool utilisateur
Lobster Johnson a écrit :
...et tant que j'y suis, encore une autre question aussi vague que naïve à propos des Fuzz:

Ma dernière réalisation correspond, au niveau du grain, parfaitement à ce que je souhaite et elle s’intègre très bien dans mon rig habituel. Cela dit, testée en groupe il y a peu, elle rentre malheureusement dans la catégorie des Fuzz qui ne percent pas suffisamment le mix pour qu'elle puisse porter a mention "excellent".

Si je vous montre le shéma de base, est-ce que c'est dans vos cordes de m'indiquer quels composants modifier pour augmenter un peu les mediums?


Il existe des logiciels de simulation de tonestack sur le net, donc je pense que oui.
Boba7
  • Boba7
  • Custom Total utilisateur
Fais voir le schéma, on sait jamais ! Après il y a tellement de types de fuzz différents...
Lobster Johnson
Ok, merci pour votre aide.

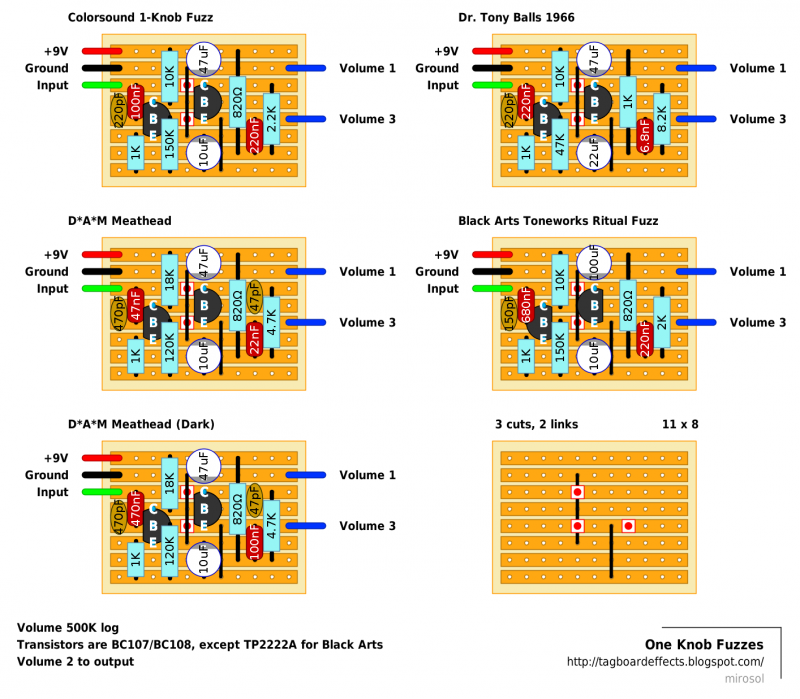

Concrètement, je prend mon pied avec les dérivés de la Colorsound Fuzz.
Avec ces shémas et en testant divers transistors, j'obtient vraiment ce que je souhaite au niveau du grain:



Maintenant, c'est au niveau de l'équalisation que je souhaite personnaliser. Idéalement, il me faudrait un peu plus de mediums ou/et d'aigus pour mieux percer le mix lorsque je joue à fort volume.

J'aime beaucoup cette philosophie du "One knob" mais si pour atteindre le but, il faut monter un potard de tone quelque part au lieu de modifier simplement des valeurs de composants, c'est un compromis tout à fait acceptable.
PiPiRoSe
surement que le condo d entrée joue pas mal sans doute
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Boba7
  • Boba7
  • Custom Total utilisateur
T'as un schéma sous la main ?

A vue de nez c'est proche d'une fuzz face, tu peux regarder les modifs des fuzz face déjà.
Lobster Johnson
PiPiRoSe a écrit :
surement que le condo d entrée joue pas mal sans doute


Tu me conseille quelle valeur?

Boba7 a écrit :
T'as un schéma sous la main ?


Non, me suis débrouillé avec ça...
Boba7
  • Boba7
  • Custom Total utilisateur
Le 820r tu peux essayer un potard de 2k pour voir (ça joue sur les mediums je pense)
Et le 220pf essaye une plus petite valeur peut-être

Le condo d'entrée laisse passer plus ou moins de basse, donc mets un support et essaye tout, 22nf, 47nf, 100nf, tu verras bien.
PiPiRoSe
ben pareil que boba7 a vu de nez comme ca ca resemble a une fuzz face (faudrai verifier si besoin )
moi qui dit fuzz dit Diaz Texas Square Face Fuzz( un des meilleur circuit de fuzz tweaker par un des plus grand nom de l Electronique guitare de star )
what else

tu remarqueras la valeur du condo d entrée sur une fuzz comme ça .
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Boba7
  • Boba7
  • Custom Total utilisateur
Le condo de sortie joue aussi

Je pense que ça vaut le coup de mettre des supports et d'expérimenter, surtout si t'as un son précis en tête.

Sur une Fuzz Face dans mes souvenirs le condo d'entrée est énorme, genre 2,2uf. A l'opposé pour moins de bas tu peux essayer une petite valeur comme je disais au dessus.

Le potard de gain est utile, et le potard de contour qui remplace le 820r par un potard est pas mal.

Après tu peux aussi faire un potard d'input, pour simuler un bouton de volume de guitare, je trouve ça mieux encore que le potard de gain perso.

Et sinon t'as qu'à te faire une Skreddy Lunar Module. Ah ah.
Lobster Johnson
PiPiRoSe a écrit :
ben pareil que boba7 a vu de nez comme ca ca resemble a une fuzz face (faudrai verifier si besoin )


Oui, la Colorsound est un dérivé de Fuzz Face.
