Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
F6HQZ a écrit :
C'est peut-être le temps de les frabriquer dans l'arrière-cuisine ;-)



benoi31
Citation:

non, ils te font croire qu'il y a tout ce qui existe, et une fois que tu commandes, ils commandent ce qu'ils ont pas, et t'envoyent ton paquet 2 mois et demi plus tard


C'est ça ils me rendent diiingues (j'attends deux boitiers depuis 3 mois lolilol)

Pour les switchs, vu que je vais maintenant utiliser presque que ça, j'ai trouvé de quoi les commander en masse en Europe de l'Est à pas cher, si jamais un jour j'ai la foi, je les commanderai comme ça (mais bon par 100 donc faut être motiv...)
benoi31 a écrit :
Citation:

non, ils te font croire qu'il y a tout ce qui existe, et une fois que tu commandes, ils commandent ce qu'ils ont pas, et t'envoyent ton paquet 2 mois et demi plus tard


C'est ça ils me rendent diiingues (j'attends deux boitiers depuis 3 mois lolilol)

Pour les switchs, vu que je vais maintenant utiliser presque que ça, j'ai trouvé de quoi les commander en masse en Europe de l'Est à pas cher, si jamais un jour j'ai la foi, je les commanderai comme ça (mais bon par 100 donc faut être motiv...)


C'est fou ça !!! ils vont faire faillite !?

Par 100 ?! punaise ça fait un paquet de pédales !!!
PiPiRoSe
salut les amis
j ai monté une big muff Violet Ram de chez musikding les pcb double face sont trés sympa
ca sonne pas mal deja avec le kit biensur comme toujours on peux vachement l ameliorer.
http://www.musikding.de/bilder(...)2.jpg

ya presque pas de fil dedans j'ai meme pas pris de pics tellement c'est simple
ces pcb double face sont top .
merci les allemands
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
geogeo68

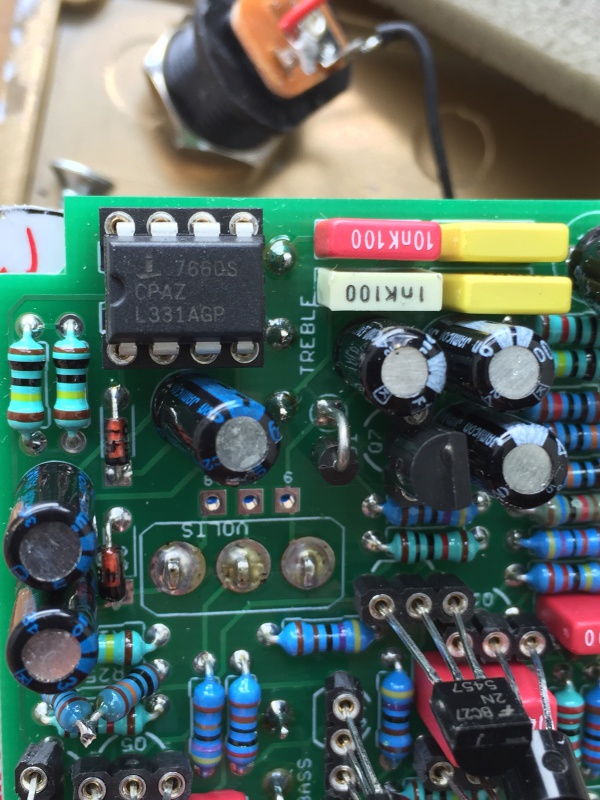

J'ai monté un pcb FuzzyDog clone d'une SFT
Ils sont supers bien aussi

il y a un doubleur de tension avec un 7660S

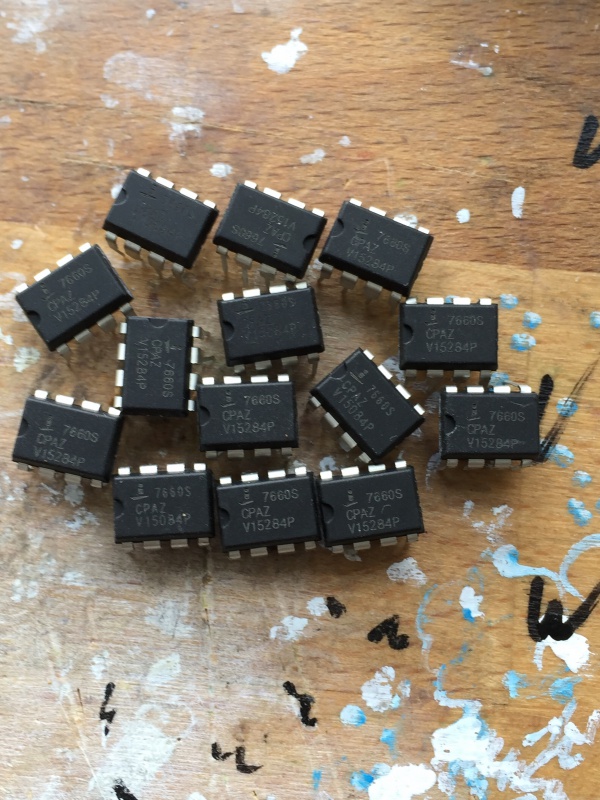

J'ai commandé une dizaine de chips sur la bay
J'en avais aussi 4-5 de chez Musikding

J'ai un foutu sifflement de fond
Avec une douzaine qui tous la même ref



Et une seule avec celle-ci et ça marche impeccable ,
Pas un bruit



Bizarre quand même
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
geogeo68
Ils sont interchangeables, c'est ça ?
Il accepte combien de volts?
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
F6HQZ
  • F6HQZ
  • Special Total utilisateur
La question reste plutôt l'implémentation correcte ou non du composant. Où sont vos schémas les gars ? Vous n'utilisez peut-être pas correctement ce circuit, tout simplement ? Je fabrique mes propres multiplicateurs de tensions à base de NE550 et une rafale de diodes et de capas. Jamais de bruit ou sifflement quelconque. Le tout est de bien filtrer en sortie.
Boba7
  • Boba7
  • Custom Total utilisateur
J'ai déjà eu des problèmes avec les 7660, je préfère utiliser les tc1044 ou LT1054 (de mémoire), jamais eu de soucis avec eux.
geogeo68
Oui avec les LT1054 je n'ai jamais eu de problème de sifflements

Le du clone SFT est page 2

http://pedalparts.co.uk/docs/A(...)r.pdf
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
benoi31

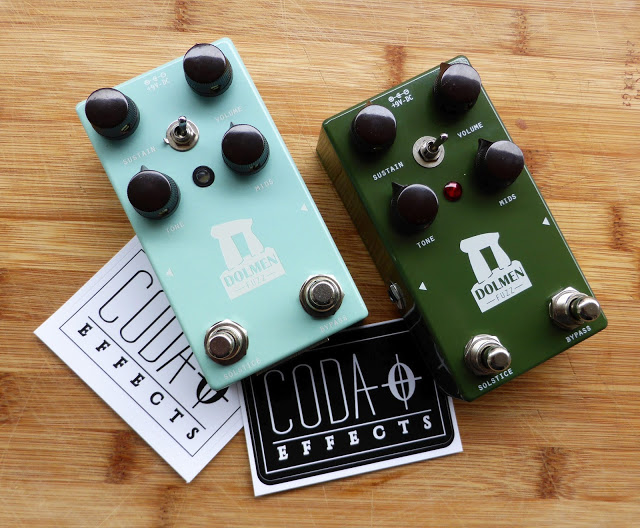

Mes boitiers sont arrivés des US

Voici mes nouvelles réalisations (les knobs ont changé entre temps)


Je suis vraiment super content, c'est la pédale la plus pro que j'ai pondu !
Le circuit imprimé comprends les jacks, le jack pour le courant DC et le système de relay bypass intégré. Du coup, c'est super simple à assembler (4 fils à souder pour la partie câblage ^^), et c'est plus durable dans le temps

Bon bien sûr, il y a 2 petites erreurs dans le PCB (elle est en +9V centre positif par exemple x), et j'ai dû connecter "à la main" la LED à sa résistance), mais bon c'est pour ça qu'on fait des prototypes !
Et puis, il ya même la place pour une pile (je m'y attendais pas !)

En tout cas, ça sonne super, bien heavy avec le côté lourd des Russians, et le switch permet de changer les diodes de clipping ce qui permet de regagner en dynamique avec des LED par ex. Pour le tone stack j'ai utilisé une version du AMZ tonestack que j'ai modifiée qui est assez polyvalente et laisse relativement passer les basses.
Pour du stoner ça passe crême, mais on a aussi des sons style fuzz old school lorsqu'on enlève les diodes, c'est pas mal polyvalent pour une Big Muff finalement

J'ai aussi modifié un poil le système de relay bypass en ajoutant un système anti pop : plus un bruit à l'enclechement à part les bruits mécaniques (inaudibles en vrai !)
Je ferai un post sur mon blog bientôt pour expliquer comment j'ai fait (très simple !)
PiPiRoSe
c'est trés mignon benoit
bravo pour ces belles realisations les gars
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
chocopunx
Ah ouais très bon rendu les "Dolmen"

Et j'attends impatiemment ton astuce simple pour le plop
chocopunx
Hello, j'ai une petite question... sur une pédale j'ai commandé des mauvaises résistances. La bonne valeur, mais elles sont énormes en taille, genre 1cm de long pour 5mm de large, à peu près comme un condo assez gros. J'en ai 4 comme ça, ça va poser un souci si je les mets? Ou c'est exactement la même choses que des petites?
Merci d'avance

Bon en fait je les ai déjà mises c'est pour un noise gate, le son est très très faible. Le signal passe, tout dégueulasse par contre, et très faible, ça peut venir de ça ou c'est autre chose?
