Allez je vous re-re-re-re-embête avec ma Big Muff !

J'ai toujours ce même problème... la pédale ne marche pas, je trifouille un peu à l'audio prob, j'arrive autour du transistor Q4, je bidouille un peu, et ça remarche !! Tout content, je teste, ok... je referme, ça marche un moment, puis au bout d'un moment, ça marche plus !
Donc je retrifouille, ça remarche quelques minutes / heures, puis ça remarche plus ! etc...

J'ai trouvé ce qui la faisait "tomber en marche", il faut que je fasse un court-circuit sur 2 pattes du transistor Q4, comme ci-dessous, comme une sorte d'amorce Ca la fait marcher quelques heures, même en débranchant la prise, en l'utilisant ou pas.
Du coup je sais pas... en disant "amorce", et truc qui marche un moment puis plus, ça me fait penser à un condensateur ?
à votre avis? Je me dis que peut-être le condo C15 est daubé? ou c'est le transistor, mais je vois pas trop le rapport...

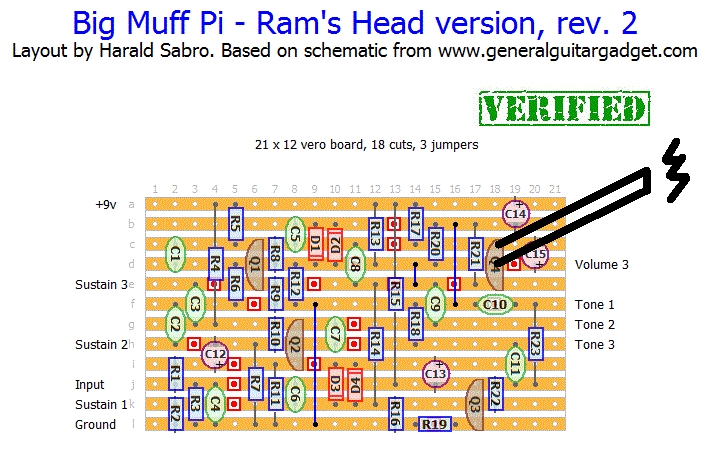

voilà mon court-jus miraculeux:
tomiska
  • tomiska
  • Special Total utilisateur
Bonjour tout le monde, nouveau sur ce thread
J'ai retrouvé un kit treble booster musikding que j'avais commencé pour un premier projet il y a quelque temps. Le pb c'est que je ne trouve pas de schéma... Quelqu'un l'aurait il par hasard?
Merci!! [img][/img]
chocopunx
jack_vester a écrit :
chocopunx a écrit :

Et alors pour mon court-circuit miraculeux, ya personne?


Aurais tu une photo HD de ton coté soudure??



Je peux faire ça, mais comme je dis il n'y a pas de court-circuit "involontaire". Tout fonctionne parfaitement, mais il faut que je fasse moi-même un petit court-circuit furtif, une sorte d'amorce, comme je l'ai dessiné. Sinon pas de son et léger sifflement
Mais je vais commencer par changer le condo C15 et le transistor Q4, on verra bien


Ou alors je vais sortir 2 fils sur le haut de la pédale, reliés à une clé de contact... pour pouvoir "démarrer" ma pédale en début de répèt, ça fera son petit effet
jack_vester
chocopunx a écrit :
jack_vester a écrit :
chocopunx a écrit :

Et alors pour mon court-circuit miraculeux, ya personne?


Aurais tu une photo HD de ton coté soudure??



Je peux faire ça, mais comme je dis il n'y a pas de court-circuit "involontaire". Tout fonctionne parfaitement, mais il faut que je fasse moi-même un petit court-circuit furtif, une sorte d'amorce, comme je l'ai dessiné. Sinon pas de son et léger sifflement
Mais je vais commencer par changer le condo C15 et le transistor Q4, on verra bien


Ou alors je vais sortir 2 fils sur le haut de la pédale, reliés à une clé de contact... pour pouvoir "démarrer" ma pédale en début de répèt, ça fera son petit effet


Ou sinon, trouver le bug...
Perso j'ai TOUJOURS fini par trouver à force de chercher... Et c'est TOUJOURS un truc à la con...
Ce qui peut rassurer : "A force d'essayer, ça finit par réussir, DONC plus ça rate, plus on a de chance que ça marche".

Dans l'ordre:
- Compter les coupures et les jumpers, contrôler leur localisation.
- Contrôler l'emplacement des composants, un par un, en les barrant sur le plan au fur et à mesure, et contrôler le sens des composants polarisés.
- Contrôler TOUTES les soudures et coupures AVEC UNE LOUPE qui grossit, on ne se rends pas compte à côté de quoi on peut passer parfois, et pourtant, j'ai 12/10° à chaque oeil! (au risque de me répéter, je t'ai mis un lien plus haut vers une loupe à 2€, Choco).
- Contrôler les valeurs de résistances (Musikding s'était trompé une fois avec moi, il y a 3 ans...)
- Changer les composants actifs (transistors dans ton cas)

Ton court circuit vient "bypasser" le transistor, donc tu perd un étage de gain, là...

En effet, change ton transistor et éventuellement le condo de sortie (j'y crois moins).

Mais ton histoire, là, ça pue la soudure creuse ou la soudure sèche, ou le court circuit, tout ça autour de Q4.
Une dernière chose, pas trop de "rosin" sur les entrepistes? Tu sais, le genre de vernis dégeu qui ressue des soudures.
Ca peut faire des court circuit de plusieurs Kohms à plusieurs Mohms.
Donc coup de cutter sur chaque entrepiste et un coup d'alcool isopropylique pour nettoyer (ou nettoyant contact, ça marche aussi.) Je passe aussi un petit coup de brosse à poil en cuivre une fois le Vero terminé.

Courage, tu vas trouver!
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
chocopunx
yep ok je vais re-zieuter tout ça. Mais sinon oui j'ai bien tout cutté entre les pistes
Et oui j'ai bien vu ta loupe merci ;-) Mais Ali-express, ça va arriver en combien de mois ça...
Et ta brosse à poil de cuivre c'est une très bonne idée, je vais adopter !!


Mais n'empêche je reste persuadé que le souci vient d'un composant daubé, je suis assez sûr de moi pour le câblage, faux contacts, etc... surtout qu'elle marche vraiment très bien une fois l'amorce faite
jack_vester
chocopunx a écrit :
yep ok je vais re-zieuter tout ça. Mais sinon oui j'ai bien tout cutté entre les pistes
Et oui j'ai bien vu ta loupe merci ;-) Mais Ali-express, ça va arriver en combien de mois ça...
Et ta brosse à poil de cuivre c'est une très bonne idée, je vais adopter !!


Mais n'empêche je reste persuadé que le souci vient d'un composant daubé, je suis assez sûr de moi pour le câblage, faux contacts, etc... surtout qu'elle marche vraiment très bien une fois l'amorce faite


Détrompe toi pour Aliexpress, ça met 3 semaines, c'est raisonnable!
Et puis, c'est pas Banzaï (je les hais, c'est officiel! Je ne passe plus de commande chez eux, TERMINE!!!), pas de backordered, c'est expédié dans les 24h! Et les prix...
Pour les LED, les supports de LED, les résistances (Amazon, aussi!!), les footswitchs, les diodes...
http://fr.aliexpress.com/item/(...).html
http://fr.aliexpress.com/item/(...).html
http://fr.aliexpress.com/item/(...).html

Chez Amazon, aussi:
https://www.amazon.fr/gp/produ(...)psc=1
https://www.amazon.fr/gp/produ(...)psc=1
https://www.amazon.fr/gp/produ(...)psc=1

J'ai des LED et des 1N4148 pour une vie entière, maintenant...
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
Bonjour,

Je voudrais fabriquer un multiswitch pour ma timeline. J'ai besoin d'acheter 3 switchs momentanés et une entrée jack stéréo 6.35, que me conseillez? et quelle boutique livrant rapidement?

Merci pour votre aide
chocopunx
C'est quoi momentané, sans blocage de position? façon Killswitch? juste actif quand tu as le pied collé dessus?


Pour du très très rapide tu as Radiospares-particuliers, livré demain matin, frais de port gratuit pour une 1ère commande. Par contre est-ce qu'ils auront ce que tu veux, pas sûr, faut regarder dans les bouton-poussoirs (edit: ouais mais non, apparemment ils n'ont même pas de jack femelle)

Pour du rapide tu as Musikding avec nettement + de choix

Et si tu aimes le suspense, tu as Banzai Music
chocopunx a écrit :
C'est quoi momentané, sans blocage de position? façon Killswitch? juste actif quand tu as le pied collé dessus?


Oui c'est ça

chocopunx a écrit :

Pour du très très rapide tu as Radiospares-particuliers, livré demain matin, frais de port gratuit pour une 1ère commande. Par contre est-ce qu'ils auront ce que tu veux, pas sûr, faut regarder dans les bouton-poussoirs (edit: ouais mais non, apparemment ils n'ont même pas de jack femelle)

Pour du rapide tu as Musikding avec nettement + de choix


OK Merci

chocopunx a écrit :

Et si tu aimes le suspense, tu as Banzai Music


Je ne suis pas trop joueur, moi et le risque ça fait deux, je perds à chaque fois ... LOL

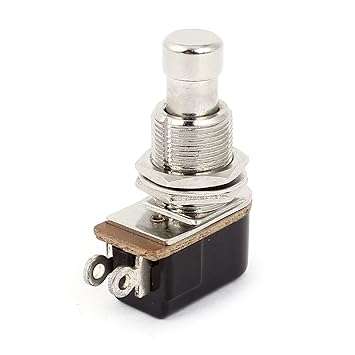

Je voudrais des switch assez silencieux et paré à toute épreuve ... je ne sais pas trop quoi prendre : http://www.thomann.de/fr/tad_f(...)50_3?
benoi31
ceux là font un clic (je les ai essayé)

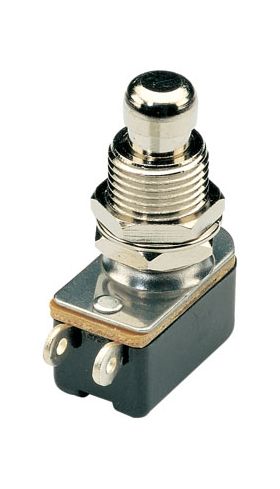

Les mieux pour du momentary, ce sont ceux qui ont un embout un peu rond comme celui ci :
