Rappel du dernier message de la page précédente :
DukeOfPrune
Franchement, vu le prix des CI à portes logiques (qq dizaines de centimes), tu auras du mal à trouver un CI avec une seule porte. Il est très courant de n'utiliser que les portes dont on a besoin dans un CI (et de forcer au +Vcc ou au 0V les entrées des portes non utilisées).
F6HQZ
  • F6HQZ
  • Special Total utilisateur
plus qu'à sortir la tronçonneuse !... ;-)
benoi31
Citation:
Ouai mais caller un 14 pattes sur un PCB de pédales alors qu'il y'a déjà 5/6 IC, ça fait chaud :p


outch ça a l'air bien complexe ton projet ! 10 / 12 OP amps pour un preamp ça rigole pas quand même !!

Je sais pas quelle taille de pédale tu veux faire, mais au pire il ya des astuces pour compacter :

- utiliser des résistances 1/8W / resistances verticales (ça donne un effet Boss old school, mais c'est chiant à faire ^^)

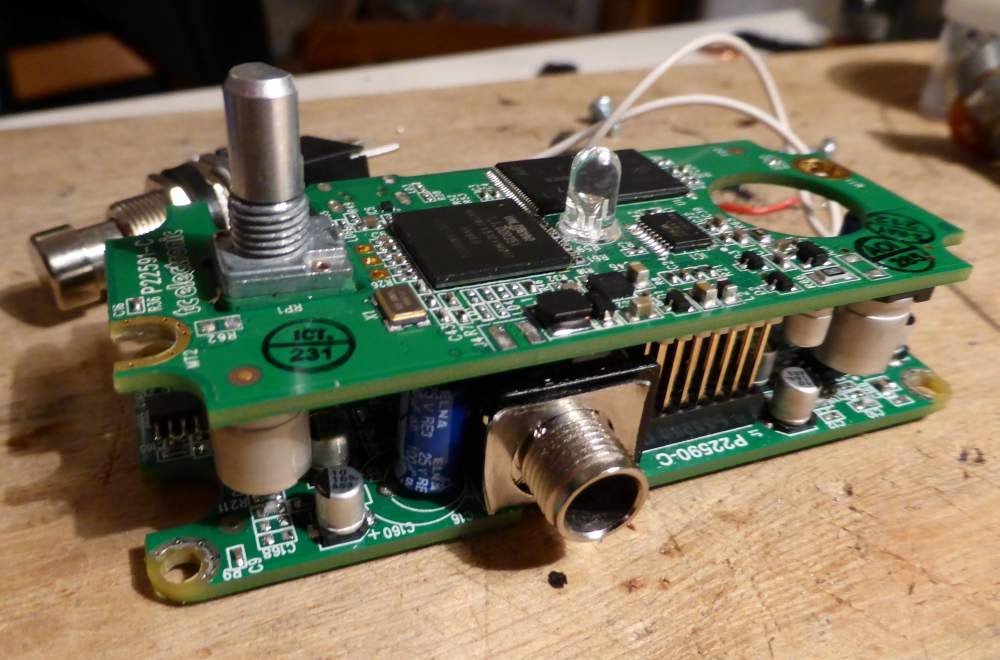

- faire un "double PCB" : ça passe dans du 125B : tu peux faire un PCB avec les potentiomètres et quelques composants pas trop gros (ceux qui passent sous les potards genre résistances / diodes / IC sans socket), puis connecter ce PCB à un deuxième PCB en dessous : tu n'as plus les knobs qui prennent de la place sur le PCB
Un exemple assez hardcore tiré du Ditto de chez TC electronics:

(je te rassure, pas besoin de faire aussi complexe et CMS)

-combiner les OP-amps en utilisant des quad OP amps : 14 pattes au lieu de 16 (youhou!)

Mais effectivement les CMOS c'est relou. Au delà du fait que j'y comprends rien , ça prend toujours beaucoup de place. j'avais essayé à une époque de faire un clone de maestro MPF1 et c'était chaud à caler dans une 125B... (bon maintenant que j'ai un peu plus de skillz qu'à l'époque je devrais y arriver )
geogeo68
Salut les copains,

J'aurais besoin d'une petite confirmation/question con desolé(bon je suis quasi sûr mais je préfère avoir votre avis )

Est ce que condensateur est bien un 33nf ?
J'ai commandé des 3,3nf chez Musikding mais je pense qu'ils se sont plantés

Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
comas
  • comas
  • Custom Total utilisateur

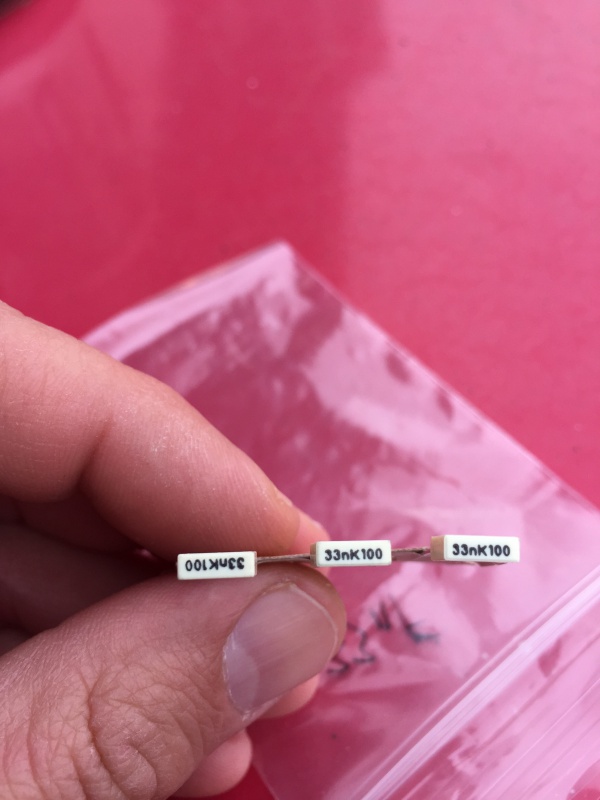

geogeo68 a écrit :
Salut les copains,

J'aurais besoin d'une petite confirmation/question con desolé(bon je suis quasi sûr mais je préfère avoir votre avis )

Est ce que condensateur est bien un 33nf ?
J'ai commandé des 3,3nf chez Musikding mais je pense qu'ils se sont plantés



Yes, ce sont des 33nf
Soyez Réaliste, demandez l'impossible ...

Des tubes à tester ? Je peux faire ça pour vous !

https://www.guitariste.com/for(...).html
geogeo68
Arf, je le savais mais je n'osais pas j'ai eu comme un doute qui m'a fait espérer

Mais c'est comme le port salut...

Pffff ça saoule quand t'es bloqué à cause d'un pauvre condensateur
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
F6HQZ
  • F6HQZ
  • Special Total utilisateur
33nF, pas 3.3nF
oldamp
  • oldamp
  • Vintage Méga utilisateur
je dirais même plus : .033 uF comme disent les américains
geogeo68
Merci

Du coup j'ai mis 2x 1,5nf en parallèle sur sockets en attendant

Je me suis monté une Goosoniqueworx seventheaven
Ça envoi
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
chocopunx
Tiens ça me fait penser.. MusikDing c'était trompé pour moi aussi, des mauvais condo. Ils me disent qu'ils m'en renvoient rapidement... toujours rien reçu depuis 2 semaines...
philipPF
Hello les amis, y-a-t-il ici des habitués de la modification de pédales qui sont basées sur des composants SMD (les touts petits composants qui sont simplement "posés" sur le circuit) ?

J'ai tenté hier de modifier une Bass Big Muff en ajoutant un switch pour bypasser une résistance, et autant le résultat fonctionne, autant j'ai quand même fait des soudures de gros porky (sans parler de la technique 100% aléatoire).

Si vous avez des secrets et techniques particulières, je suis preneur !

(Place aux rires, une photo du salopage effectué hier : )
'Mon the biff !
PiPiRoSe
a ta decharge c'est du sport a ce niveau la
je ne touche jamais a un truc en cms moi bonjour la galere
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
DukeOfPrune
Grosse loupe obligatoire. Pas picoler la veille ni boire de café le matin. Bref éviter tout ce qui file la tremblote.
F6HQZ
  • F6HQZ
  • Special Total utilisateur
poste de soudure à l'air chaud et les seringues de décapant et pâte à souder...
