Blindage de l'électronique d'une guitare

Rappel du dernier message de la page précédente :
PiPiRoSe a écrit :
pas de condo mais comment ça marche

bon si j ai bien compris ça marchais avant et depuis que tu as blinder un souci est apparu ?
donc partant de ce constat c'est a mon avis une histoire de boucle de masse involontaire .

alors pour mois surtout ne pas câbler celui que tu a "oublier" car sur tes photos tu ma dis que tes cordes était déjà relié a la masse par le fil souder o cul donc en le câblant tu referais encore une boucle a mon avis donc autre source de problème ...
perso je ferai un montage simple sans toute ces cochonnerie en plastique mais tu dois arriver a faire marchait tel que sans problème j imagine


avec l'ancienne installation j'avais des soucis de bruits mais il n'y avais pas de blindage.
Avec le nouveau système et nouveau micros et avec le blindage c'est le potard de tonalité qui me crée tous les bruits parasites.

ok pour celui que j'ai oublié, je n'y touche pas

Mes cordes étaient deja reliées à la masse et j'ai fait de meme depuis que j'ai tout transforme.
c'est le Le fil noir qui part du volume au corde.

On est bien d'accord qu'il fallait bien blinder les cavités des micros? par contre ne faut il pas que je relié les cavités micros a la cavité principal?

j
PiPiRoSe
Alaric666 a écrit :

On est bien d'accord qu'il fallait bien blinder les cavités des micros? par contre ne faut il pas que je relié les cavités micros a la cavité principal?

j


perso le blindage comme ça je ne le fais pas , mais si c'est bien fait ça ne devrait pas amener du bruit .
après blinder les cavités ben ça sert a quoi si c'est pas relier ? pour moi a rien

on m enlèvera pas de l idée que c'est ultra merdique ces truc sans soudure

mon emg a un truc comme ça au cul mais dans ma gratte j ai câblé a l ancienne très simplement sans bataille

le coup du condo , ton tone fonctionne normalement ? ya forcement un condo cacher par la
si tu peu essaye de faire une ou plusieurs photo le plus nette possible ou on pourra agrandir pour bien voir .
désolé de ne pas être plus efficace c'est la faute du cablage

si jamais ta 2 potar normaux qui traînent t en a pour 10 min a tout refaire propre et ma main au feu que ça marchera du 1er coup normalement ...
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
PiPiRoSe a écrit :
Alaric666 a écrit :

On est bien d'accord qu'il fallait bien blinder les cavités des micros? par contre ne faut il pas que je relié les cavités micros a la cavité principal?

j


perso le blindage comme ça je ne le fais pas , mais si c'est bien fait ça ne devrait pas amener du bruit .
après blinder les cavités ben ça sert a quoi si c'est pas relier ? pour moi a rien

on m enlèvera pas de l idée que c'est ultra merdique ces truc sans soudure

mon emg a un truc comme ça au cul mais dans ma gratte j ai câblé a l ancienne très simplement sans bataille

le coup du condo , ton tone fonctionne normalement ? ya forcement un condo cacher par la
si tu peu essaye de faire une ou plusieurs photo le plus nette possible ou on pourra agrandir pour bien voir .
désolé de ne pas être plus efficace c'est la faute du cablage

si jamais ta 2 potar normaux qui traînent t en a pour 10 min a tout refaire propre et ma main au feu que ça marchera du 1er coup normalement ...


mon ton fonctionne normalement, sauf quand le tourne et qu'il provoque du bruit! en fait il faut comprendre que quand je mets le volume à zero et que le tone est sur 10 que le bruit est le plus fort.
Quand je joue je dois obligatoirement mettre le tone à 0 en plus du volume sinon c est la cata!

A tout remettre avec 2 autres potard, deja fait. J'ai acheté les 2 micros au meme moment donc j'avais tout en double. mais je vais tout reprendre et refaire les câblages.

Tu n'as pas à etre dsl merci pour ton aide je te dirais ce qu'il en ait plus tard
merci
PiPiRoSe
ta raison défait tout et reprend tout calmement en faisant le plus simple possible je t encourage a faire comme sur la photo que je t ai mise qui est simple a comprendre (enfin moi c'est ce que je ferais pour respecter ton idée de départ)
choisit comme sur le plan le pot de tonne pour regrouper tes masses et compagnies et ton fameux fils des cordes aussi .
du coup si tu garde le blindage ne câble pas les 2 fils noir du plan que je t ai dit plus haut (la connection est deja en place car le jack n'est pas isolé et les potar non plus pour t en convaincre tu peux le vérifier au multimètre...)

1 sélecteur et 2 potar on vas finir par y arriver
mais c'est en me trompant que j'ai le plus appris
c'est histoire de boucle de masse c'est évident une fois qu on a compris ,que ce soit dans la guitare les pédales ou les amplis c'est la même limonade .
allez le prochain coup c'est le bon
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
PiPiRoSe a écrit :
j ai honte je ne comprends pas les plans de emg , je ne vois pas qui vas ou et compagnie c'est pas clair

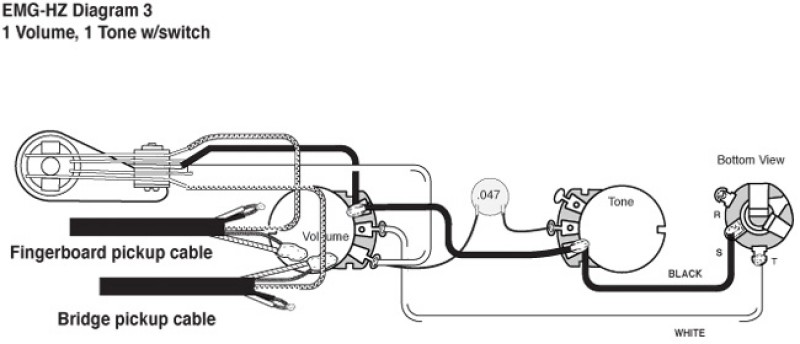

par rapport a ce type de schéma par exemple (qui est clair pour moi ) :


le condo de 0.47 par exemple il est ou dans ton montage cacher dans des truc en plastique ?

bon courage on vas trouver tinquiete ^^

pour l exemple si tu avais fait ce montage avec ton blindage tu aurais du enlever les liaisons (fil noir sur le plan) entre le jack de sortie et le pot tone et entre les pot tone et vol pour éviter de faire des boucle de masses inutiles


je viens de tout refaire et toujours pareil
pour le condo je n'ai rien trouvé qui y ressemble!
J'ai blindé la plaque de l'électronique, dois je faire de meme avec la plaque ou il y a le ressort et le fil noir qui y ait relié?

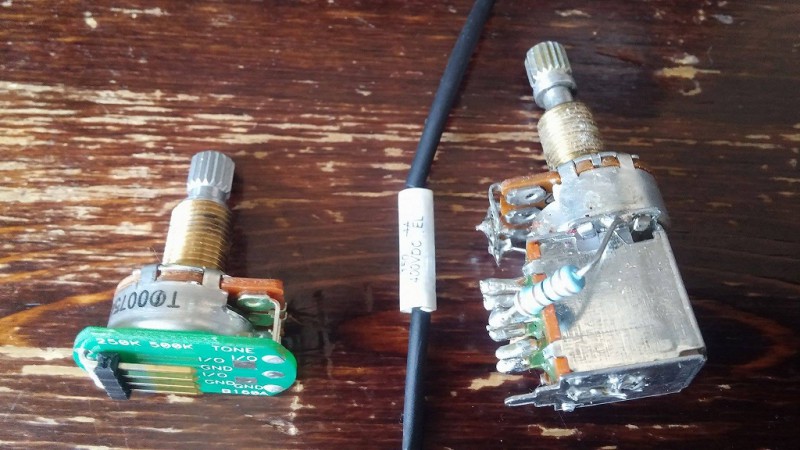

Par contre sur la photo :
a gauche le nouveau potard au centre ce qui ressemble a un condo et qui devait etre relié entre le tone et le volume de l'ancien assemblage a droite l'ancien potard.
est ce que je peux utiliser ce condo entre les nouveaux potards?
PiPiRoSe
a priori oui met ce condensateur si il fait bien la valeur voulu pareil pour les potar.
ta pris une photo du nouveau câblage ça vas être plus simple pour nous (enfin pour moi pour l instant )
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
PiPiRoSe a écrit :
a priori oui met ce condensateur si il fait bien la valeur voulu pareil pour les potar.
ta pris une photo du nouveau câblage ça vas être plus simple pour nous (enfin pour moi pour l instant )

ok j'ai faire la soudure entre les 2 potards! j'avais deja tout refait, je ressort le tout pour recommencer
PiPiRoSe a écrit :
a priori oui met ce condensateur si il fait bien la valeur voulu pareil pour les potar.
ta pris une photo du nouveau câblage ça vas être plus simple pour nous (enfin pour moi pour l instant )


j'ai installer le condensateur un peu partout entre les micros :
si je laisse le branchement comme prévu je n'ai pas de signale
si je déplace un des 2 branchements qui va sur le volume et que je le mets sur la broche ground, j'ai un son gras et dégueulasse.
j'y comprend rien!
ce schema reprend parfaitement ce que j'ai fait. Il n'y a que le selecteur qui n'est pas représenter mais l'élement ou se rejoignent les micros et le volume sont identique pour les brachements
slashiz
Le condensateur est déja sur le pcb du potard de tonalité.

Et j'ai l'impression que tu as inversé le noir et le blanc sur le jack femelle.
PiPiRoSe
ya forcement un truc du style mais sans avoir le nez dedans sur les photos c'est délicats
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
PiPiRoSe a écrit :
ya forcement un truc du style mais sans avoir le nez dedans sur les photos c'est délicats


salut pipirose,

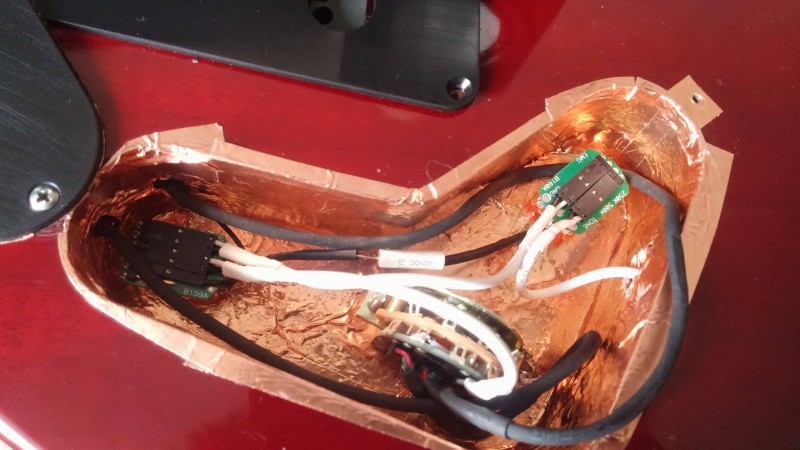

et voici la photo (dsl j'étais parti en soirée hier)

slashiz a écrit :
Le condensateur est déja sur le pcb du potard de tonalité.

Et j'ai l'impression que tu as inversé le noir et le blanc sur le jack femelle.


salut slashhiz,

voici lecablage au niveau du jack en photo.
J'ai inversé les fil, aucun son de sort...

PiPiRoSe
bon ben déjà visiblement slashiz confirme qu il a bien le condo sur le peti pcb donc le condo que tu rajoute te modifie la valeur bon c'est pas ça qui fait ton souci mais enlève le ou sinon vu que c'est pas super bien fait j ai l impression ton blindage on voit bien au font que (l épaisseur" et le fond ne sont pas connecté )

soit tu garde ce câblage et tu fais attention au sens des broches en enlevant ton scotch conducteur soit tu fait propre avec des potar qui vont bien si ta

edit : sur ta dernière photo c normal que ça ne marche pas clairement
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
PiPiRoSe a écrit :
bon ben déjà visiblement slashiz confirme qu il a bien le condo sur le peti pcb donc le condo que tu rajoute te modifie la valeur bon c'est pas ça qui fait ton souci mais enlève le ou sinon vu que c'est pas super bien fait j ai l impression ton blindage on voit bien au font que (l épaisseur" et le fond ne sont pas connecté )

soit tu garde ce câblage et tu fais attention au sens des broches en enlevant ton scotch conducteur soit tu fait propre avec des potar qui vont bien si ta

edit : sur ta dernière photo c normal que ça ne marche pas clairement


alors je préfèrerai enlever le condensateur et laisser le scotch.
par contre je ne comprends quand tu dis que l" épaisseur" et le fond ne sont pas connecté".
PiPiRoSe
en zoomant sur ta photo j ai l impression que le fond est d une pièces ou plusieurs et que si tu regarde l angle a 90 degré on voit le bois en bas partout
j imagine que ta fait une bande pour le tour

peut être ta le contact mais le principe si on fais ça c'est d avoir une cage de faraday le plus "hermétique" possible

si tu comprends bien ce que ça implique de gardé le scotch conducteur en gardant tes câbles blanc emg : tu fait surement des boucles au moins au niveau entre les potar et le jack de sortie ...

mais c'est pas ça pour moi qui fais que ça marche pas ya un problème supplémentairement quelque part
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
PiPiRoSe
ta pas inversé le fils blanc qui part du pot tone jusquau pot volume ? on dirai que oui vérifie
