Clone Tweed 5F1 TAD

Rappel du dernier message de la page précédente :
strat777
le fil jaune relie bien le shunt a la masse ( fil noir ) ?

verifie bien a l'ohmemetre que le noir est bien a la masse ( j'ai l'impression sur la photo qu'il y a aussi des rondelles plastiques sur le jack )
strat777
autre piste vérifie avec ton schema que tout ce qui ne doit pas être a la masse n'y est pas
genre une patte de composant sous ta plaque a oeillet que tu aurais oublié de couper et qui toucherais le châssis
theSmoke
Si je touche le châssis au bip de continuité et le fil noir de sortie jack ça bip ...
theSmoke
sur le jack HP tout pib le fil noir bon c'est normale et le file vert aussi ça je sais pas ??
theSmoke
j'ai revérifié toutes les masses sinon à part ça tout est normale ...
theSmoke
et le plus et moins du HP bip relié sur le chassis ...
strat777
ca a l'air bon ( sorry j'avais pas vu c'est bien une rondelle metal )
strat777
theSmoke a écrit :
sur le jack HP tout pib le fil noir bon c'est normale et le file vert aussi ça je sais pas ??



si le fil vert est a la masse avec le jack branché non ce n'est pas normal

sans jack c'est normal
theSmoke
serai ce enfin une piste ???
theSmoke
je te confirme ça pib avec et sans jack
strat777
donc c'est pas bon

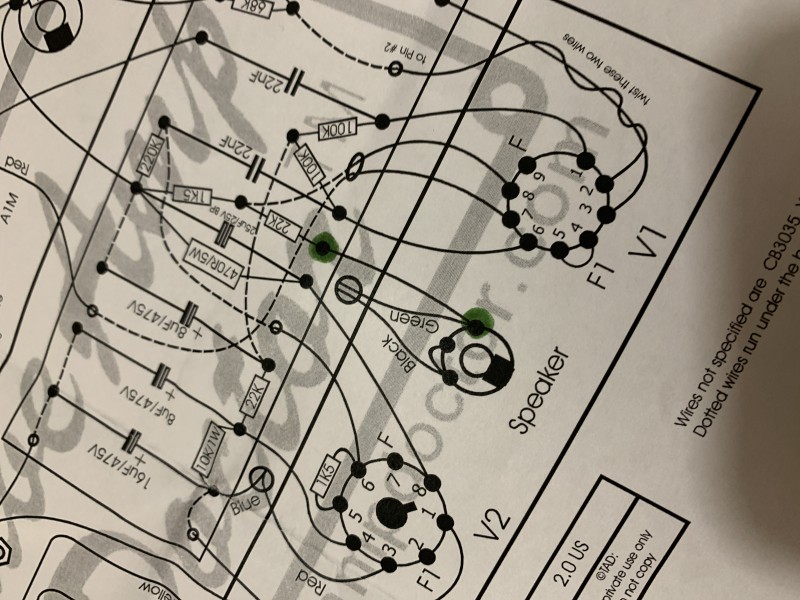

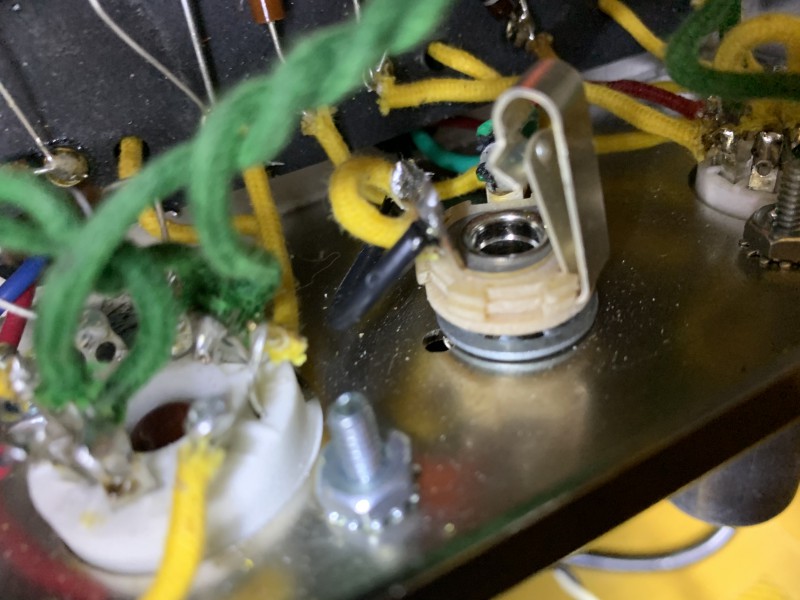

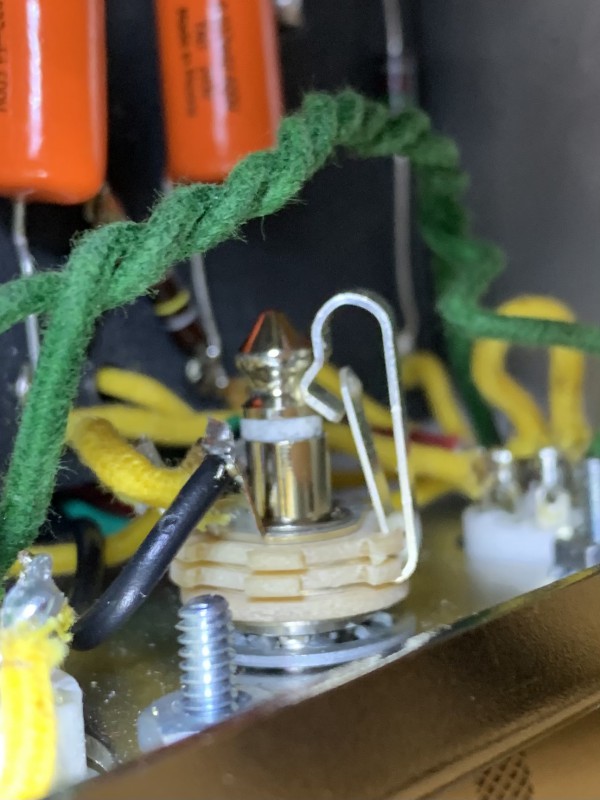

quand tu branche ton jack ( male ) dans ton jack femelle le shunt ne doit pas toucher le tip ... le jack male l'ecarte mécaniquement

quand tu vire le jack male le shunt entre en contacte avec le tip et met le tip a la masse

ca sert pour des amplis avec 2 sortie HP
theSmoke



Ça pib sur ces deux points et pas après la résistance ...
strat777
tu dessoude ton fil vert et tu regarde si il est a la masse avec le chassis ( hors tension bien sur )

si ce n'est pas le cas sout ton jack merde , soit ta R de nfb (22k) a une patte qui touche le chassis
theSmoke


Sans le jack
