TOUT sur les JACK Guitare et cables HP

T'as pris un mini jack mono ou stéréo ? Appartement t'as pris un stéréo donc essaie avec un mono ou alors tu soudés le point chaud sur les deux broches stéréo

C'est à dire que je n'ai que ça en stock.

J'ai commandé un enceinte chez ThoTho, et ils m'ont dit d'acheter ça pour relier un Ipod :
http://www.thomann.de/fr/pro_s(...)0.htm

Sauf que je préfère me le fabriquer moi même avec plus de longueur donc j'ai pris les connecteurs équivalents soit :

NC3MXX et NTP3RC

Je pige pas que ça fonctionne pas du coup!

Tu as dû éditer ton message entre temps!

L'idée serait donc de faire ça :
http://www.mediacollege.com/au(...).html



en gardant quand même mon mini jack stéréo

Voilà et voici un croquis pour raccorder du mono sur un Jack stereo. Essaie ca.

C'est pas bien clair pour moi


Si j'ai bien pigé, je laisse mon xlr comme je l'ai soudé et sur le mini jack stéréo, je désoude le cable du point froid pour le souder avec la masse.

Y'a bon

Alors Alors ? Quelqu'un pour m'aider ??

Tu as pris quoi comme type de câble?

Du SC Goblin :

http://www.thomann.de/fr/somme(...)l.htm

Tes connecteurs sont en stéréo et ton câble te permet de faire facilement la connexion. Le mieux serait que tu prennes une photo des connections que tu as fait pour qu'on y voit plus clair.

Alors je n'ai pas d'appareil photo sous la main, mais je vais essayer d'être clair avec les liens suivants.

ThoTho m'avait conseillé d'acheter ce cable pour relier un Ipod à une Behringer B210D (que je viens d'acheter) :
http://www.thomann.de/fr/pro_s(...)0.htm
Le but c'est un branchement en direct sans passer par une console juste pour diffuser de la musique.


Préférant faire le cable moi même (pour le prix, la longueur de cable insuffisante et surtout mettre 2 Neutrik au lieu du conncecteur foireux de base).

J'ai donc commandé un connecteur mini jack TRS :
http://www.thomann.de/fr/neutr(...)r.htm

Et de l'autre coté, j'avais déjà sous la main un XLR :
http://www.thomann.de/fr/neutr(...)x.htm

J'ai pris en plus du cable SC-Goblin :
http://www.thomann.de/fr/somme(...)l.htm

Donc, j'ai soudé comme ceci :

Mini jack point chaud > fil rouge > Patte n°2 sur le XLR
Mini jack point froid > fil blanc > Patte n°3 sur le XLR
Mini jack masse > tresse > Patte n°1 sur le XLR


Et donc ça ne marche que si le mini jack n'est pas enfoncé à fond dans l'Ipod!
Merci de votre aide

Une bière virtuelle pour tous!


P.S. : au pire, je dispose aussi dans mon stock d'un jack 6.35 mm mono..

Je m'auto répond :

Sur la page produit du KM 1010, ils ont mis le schéma suivant :
https://images4.static-thomann(...)4.pdf

Ca devrait être ça alors !?

Je ne comprends pas pourquoi tu ne veux pas câbler le mini jack en stéréo vu que tu as la possibilité de le faire.

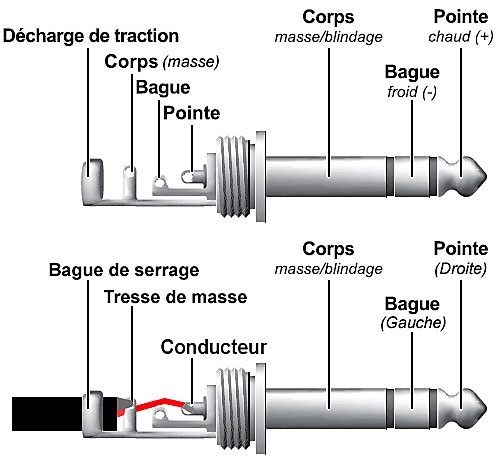

Si tu regardes le schéma de Indi360 tu soudes le fil rouge sur la "pointe", le blanc sur la "bague" et la tresse sur le "corps".

C'est ce que j'ai fait, et ça ne fonctionne pas comme ça. Je n'ai que la moitié du signal sauf si je n'enfonce pas à fond le mini jack.

D'après le schéma ThoTho, je dois mettre le + et le - sur le 2 du xlr
laisser la masse comme elle est et faire un jumper entre la 1 et la 3.


Edit : en fait le soucis est du coté du XLR et non du mini jack

Bonjour tout le monde

Je bosse actuellement sur ma configuration de câble , j'ai lu une grosse partie du post mais pas tout ....

Ce que j'en retire :

* pour mes patchs afin de ne pas me mettre en difficulté : choisir du Spirit XXL si j'utilise des Hicon HI-J63MA05 ??

* que pour le speaker câble il s'agit en fait d'un gros câble de type électrique et que les différences ne sont pas significatives ?

* que étant donner que je vais utiliser du Spirit XXL pour mes patchs rien ne m'empêche prendre le même pour les jack : guitare --> pedalboard --> ampli ... Le seul hic étant un infime souci de flexibilité ?

J'ai une utilisation assez basique de mon matos ... Pas de scène ... Pas de studio.

Pour les patchs, prends du Tricone, super souple et assez fin. J'ai peur que le XXL soit un peu épais pour les pancakes. Et il n'est pas pratique sur un pedalboard.

Je pensais que c'était l'inverse qu'il était bien pour les patchs et un peu rigide pour les Jack... Je ne sais pas si c celui-là que g déjà manipulé mais quand je vois les patchs sommer/hicon à 8,50 € de chez thotho je pense l'avoir déjà tenu ils m'avaient pas choqué mais bon g pas le recul et l'expérience de ceux qui l'ont utilisé sur une longue période ... De toute façon tricon très bon aussi pour l'utilisation que j'en ferai .... Thanks
