Je sais pas si je suis dans le bon post mais comme c'est concernant des branchements de micro seymour...
Je trouve pas exactement le schéma que je souhaite pour refaire tout le câblage, je change la config existante, du coups.. dur dur..
Est ce qu'il y aurait une âme charitable et bien calée qui m'aiderait pour les branchements ?
Config HSH : SH5 manche / SSL6 centre et TB6 floyd
1 volume et 1 tonalité
Un selecteur Schaller Megaswitch S , je souhaite l'option HSH2 donc
position 1 : SH5 complet.
position 2 : split SH5 sud + SSL6
position 3 : SSL6 seul.
position 4 : split tb6 nord + SSL6
position 5 : TB6 complet
Éventuellement si quelqu'un à le schéma pour le Megaswitch schaller E, j'ai aussi ce sélecteur, je suis preneur aussi...
Je suis un peu perdu avec les couleurs et ou brancher quoi sur le switch.. J'ai ça de SD:
Points chaud c'est le noir nord
Sortie nord blanc
Sortie sud rouge
Entrée sud la masse.
Mais comment raccorder convenablement tout ça sur le SCHALLER S...
Mon schéma est bien vide... Merci beaucoup pour votre aide.

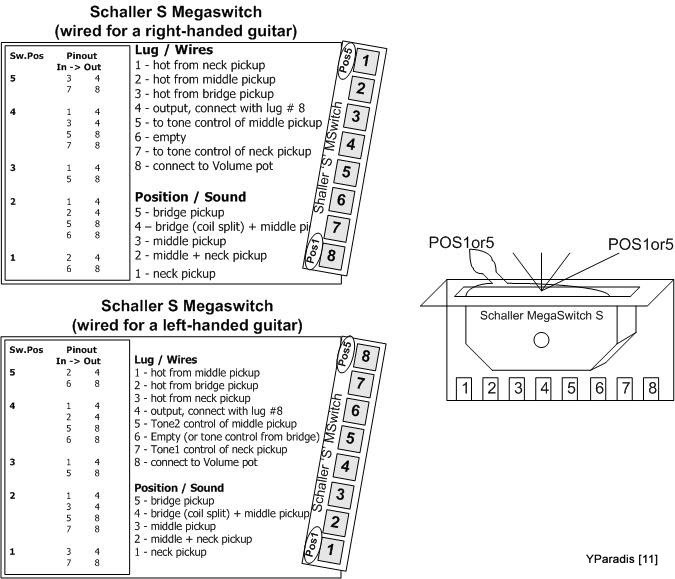

Après j'ai trouvé ce schéma, mais par exemple en position 1 sur le premier schéma, c'est dit que ça sera le micro Neck hors au niveau des plots d'entrées, c'est le 2 et 6 donc micro middle et "empty"... comment ça pourrait marcher !!!
