Besoin d'aide pour recâbler une Jazzmaster, merci!

Sinon poste une photo que je puisse y jeter un oeil.

voilà une photo, j'ai tout vérifié avant de la poster.
une question que je me pose maintenant :
les fils blanc et noir sortant des micros sont, sur la photo, blanc à gauche et noir à droite. Sur le schema de seymour c'est l'inverse.
De mon côté, j'ai respecté les couleurs.

J'ai pas bien le temps de regarder attentivement ton câblage, mais je sais que celui ci fonctionne bien, et aucun fil de masse n'est oublié.

http://www.guitar-mod.com/wiri(...)5.jpg

Tu t'es simplement contenté de changer le câblage ? Pourquoi n'en profites-tu pas pour changer l'électronique, et même blinder ta guitare ?

je vais voir avec ton schema.
pour l'électronique j'y avais pas trop pensé et blinder la guitare, je comptais le faire après.
Merci de ton aide en tout cas.

JE déterre le topic pour savoir si certains d'entre vous ont fait la modif de changer l'électronique de la Jazz.
Moi je suis surtout perdu concernant le choix du câble, chez "guitar parts resource" y'a du vintage cloth wire qui fait 8 feet, donc approximativement 2,40 mètres mais je ne sais pas si c'est assez, surtout que je voudrais câbler ma jazz pour avoir les 3 positions micros sur chaque circuit.

est ce que vous avez trouver une différence notable sonnore ? en même temps moi j'ai envie de le faire surtout parcque c'est le bordel sous mon pickguard et que j'aime pas ça !!! puis j'ai bien envie de voir ce que peut donner le micro bridge sur le circuit du haut

salut!
je viens de recevoir un kit pour changer l'electronique de ma jazzmaster:
http://www.acmeguitarworks.com(...)5.cfm

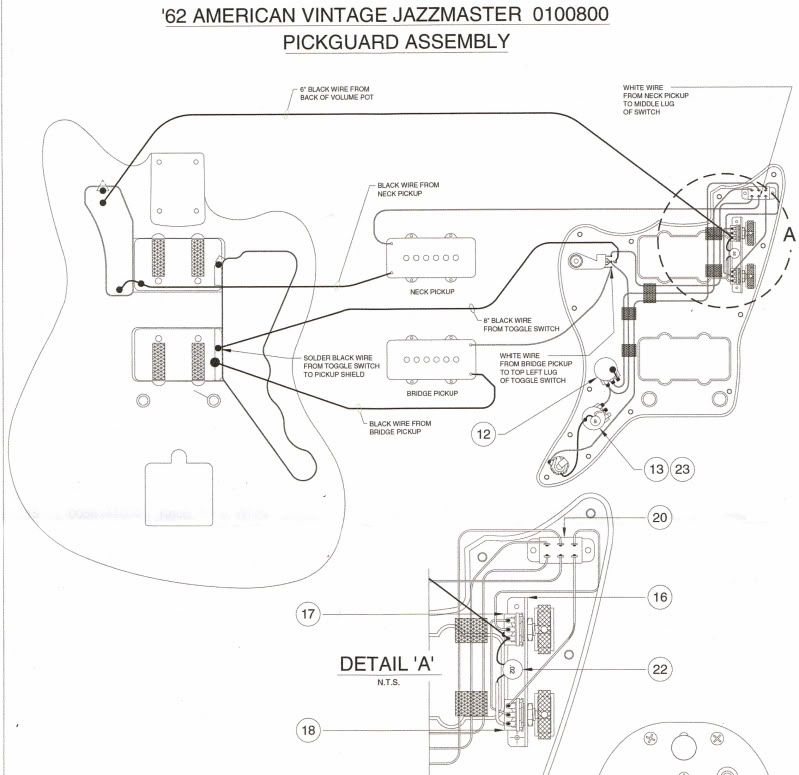

il donne le shema de montage selon une version de la jazzmaster american vintage 62'.
le soucis est qu'il semble falloir souder/connecter certaines parties au niveau de la cavité de cuivre qui tapisse le fond de la guitare.
ça me parait bizarre!
je demande donc aux spécialistes leur avis.

je vous scanne la notice

voila
http://i71.photobucket.com/alb(...)m.jpg

Je n'ai pas vu sur ton schéma ce dont tu parles, mais a priori souder qqch sur la cavité cuivre ne me semble pas déconnant, c'est pour la mise à la masse du circuit... mais il faut aussi que ladite cavité soit reliée au chevalet!

Merci pour ta reponse!
mais ce que je recherche c'est le shema de cablage simple, sans les cavités en cuivre, comme sur une japonaise.
si quelqu'un pouvait me laisser le lien, je l'ai déjà vu sur ce forum, mais je ne sais plus où!!!

Tiens sonicmaster j'ai ceux là moi !!!j'espère que ça te va ?

Dis Sonicmaster, ton kit que tu as acheté c'est normalement prévu pour une US, ils disent qu'il y'a quelques modifs à faire pour une Japan, tu peux confirmer et développer, ce kit pourrait m'intéressai mais il est ptêtre un peu chèr je trouve ...........

merci Dan pour ces schémas!
je sens que je vais devoir tapisser les cavités avec du scotch cuivre, et brancher tout ça! ça ne peut etre que benefique de toute façon.

le kit est cher, tu as raison, mais cela m'a permis de ne pas acheter n'importe quoi, vu mes aptitudes en electronique...
je te tiens au jus pour la suite!

déterrage,
quelqu'un connaitrait un site avec un tuto pour les novices en la matière?
