Voilà un projet simple et pas trop couteux pour qui sait se sevir d'un fer à souder...
L'idée est de transformer une Crybaby de base en pédale de volume, pour ça plusieurs solutions :
1°) garder le circuit d'origine, et déconnecter un condo de la masse pour supprimer l'effet wha => à oublier, le son est quand même méchamment coloré, on a une perte de volume à fond et impossible de couper totalement le son
2°) ne garder que le potar pour avoir une volume box passive => les crybaby ont un potar de 100K linéraire, difficile à changer pour des raisons mécaniques, donc pour une histoire d'impédance, ça va pas le faire (bouffe des aigus)
3°) déposer le circuit d'origine et installer à la place un buffer actif entre l'entrée instrument et le potar => là, c'est bon !
Le buffer utilisé est un petit kit vendu par Musikding qui contient tout le nécessaire (jacks, prise pour adaptateur secteur, PCB, composants, filasse, etc...) pour réaliser un buffer à base d'un simple transistor
Le kit contient 3 transistors : 1 Jfet, 1 silicium et 1 germanium. Selon qu'on voudra une bonne transparence ou un son un peu coloré, on choisira l'un ou l'autre, je suis parti avec le JFET pour un maximum de transparence...
Je n'ai pas pris de photos en cours de montage, mais c'est très simple :
1°) Virer tous les composants de la crybaby, à l'exception du potar et du footswitch
2°) Installer les composants "mécaniques" : jacks et prise DC (les jacks passent nickel, mais il faudra peut-être manier la perceuse pour la prise DC, perso j'ai du agrandir le trou existant à 13mm pour que ça passe)
3°) Souder les composants sur le PCB fourni et installer le PCB dans le boitier
4°) Relier les divers élements entre eux
5°) Ajouter une résistance de 22K entre les pattes 2 et 3 du potar, afin de simuler un potar de volume logarithmique, et donc plus progressif

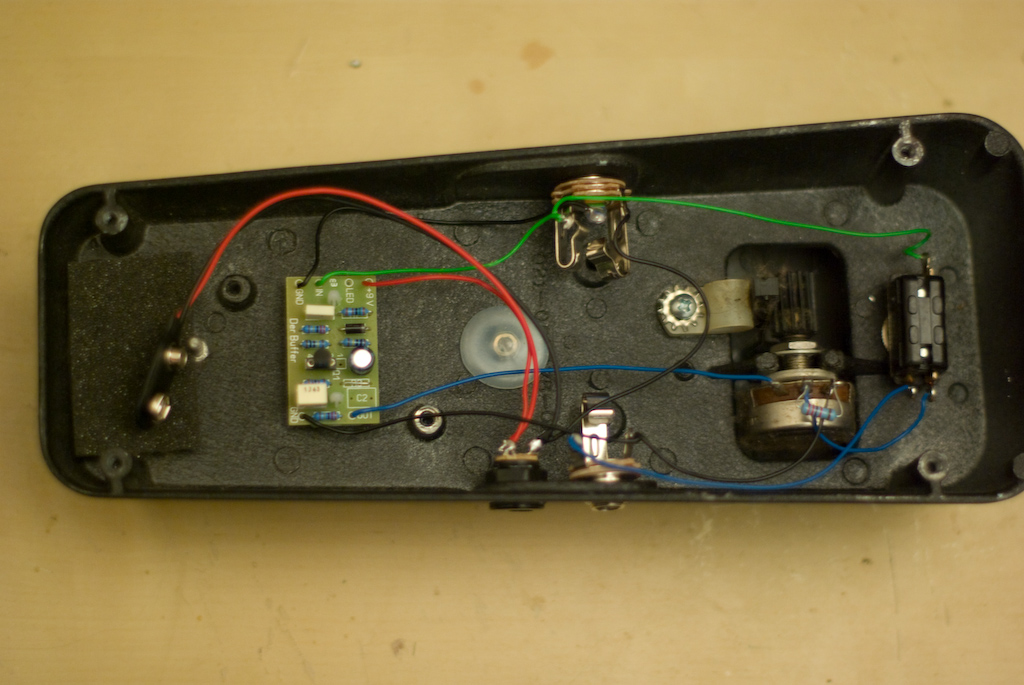

Et voilà le travail :
![]()
Récap des éléments nécessaires :
- une wha Crybaby (marche probablement aussi avec une Vox) => entre 0 et 50€, essayez d'en trouver une HS d'occase, ça sera toujours moins cher
- le kit Buffer de chez Musikding (bien choisir "Enclosure : none") => 11€ + 5€ de fdp
- une résistance couche métal de 22K => 0,04€
- fer à souder, étain et perceuse (avec foret de 13)
Pour 16€ (si on arrive à récupérer la wha gratos), on se retrouve avec une pédale de volume de qualité, très transparente avec le JFET et au moins aussi bonne qu'une Ernie Ball
Améliorations possibles :
- Changement du footswitch pour un 3PDT pour avoir un true bypass
- Ajout d'une LED (prévue dans le kit, mais nécessite un footswitch 3PDT)
Voilà un projet simple et pas trop couteux pour qui sait se sevir d'un fer à souder...
L'idée est de transformer une Crybaby de base en pédale de volume, pour ça plusieurs solutions :
1°) garder le circuit d'origine, et déconnecter un condo de la masse pour supprimer l'effet wha => à oublier, le son est quand même méchamment coloré, on a une perte de volume à fond et impossible de couper totalement le son
2°) ne garder que le potar pour avoir une volume box passive => les crybaby ont un potar de 100K linéraire, difficile à changer pour des raisons mécaniques, donc pour une histoire d'impédance, ça va pas le faire (bouffe des aigus)
3°) déposer le circuit d'origine et installer à la place un buffer actif entre l'entrée instrument et le potar => là, c'est bon !
Le buffer utilisé est un petit kit vendu par Musikding qui contient tout le nécessaire (jacks, prise pour adaptateur secteur, PCB, composants, filasse, etc...) pour réaliser un buffer à base d'un simple transistor
Le kit contient 3 transistors : 1 Jfet, 1 silicium et 1 germanium. Selon qu'on voudra une bonne transparence ou un son un peu coloré, on choisira l'un ou l'autre, je suis parti avec le JFET pour un maximum de transparence...
Je n'ai pas pris de photos en cours de montage, mais c'est très simple :
1°) Virer tous les composants de la crybaby, à l'exception du potar et du footswitch
2°) Installer les composants "mécaniques" : jacks et prise DC (les jacks passent nickel, mais il faudra peut-être manier la perceuse pour la prise DC, perso j'ai du agrandir le trou existant à 13mm pour que ça passe)
3°) Souder les composants sur le PCB fourni et installer le PCB dans le boitier
4°) Relier les divers élements entre eux
5°) Ajouter une résistance de 22K entre les pattes 2 et 3 du potar, afin de simuler un potar de volume logarithmique, et donc plus progressif
Et voilà le travail :
Récap des éléments nécessaires :
- une wha Crybaby (marche probablement aussi avec une Vox) => entre 0 et 50€, essayez d'en trouver une HS d'occase, ça sera toujours moins cher
- le kit Buffer de chez Musikding (bien choisir "Enclosure : none") => 11€ + 5€ de fdp
- une résistance couche métal de 22K => 0,04€
- fer à souder, étain et perceuse (avec foret de 13)
Pour 16€ (si on arrive à récupérer la wha gratos), on se retrouve avec une pédale de volume de qualité, très transparente avec le JFET et au moins aussi bonne qu'une Ernie Ball
Améliorations possibles :
- Changement du footswitch pour un 3PDT pour avoir un true bypass
- Ajout d'une LED (prévue dans le kit, mais nécessite un footswitch 3PDT)
