[tuto] Petit ampli à pile tout simple et qui sonne

Non celle-ci je la branche dans un vrai baffle guitare

J'ai retrouvé un sample du petit combo avec ma fille de 7 ans à l'époque à la batterie
https://soundcloud.com/guitar-diy/ruby
Avec le petit cab et hp de bagnole

je penses quil manque le condo de 10uf
en serie avec le pot de 1k
pour le reglage du gain la telle que cest il manque un truc

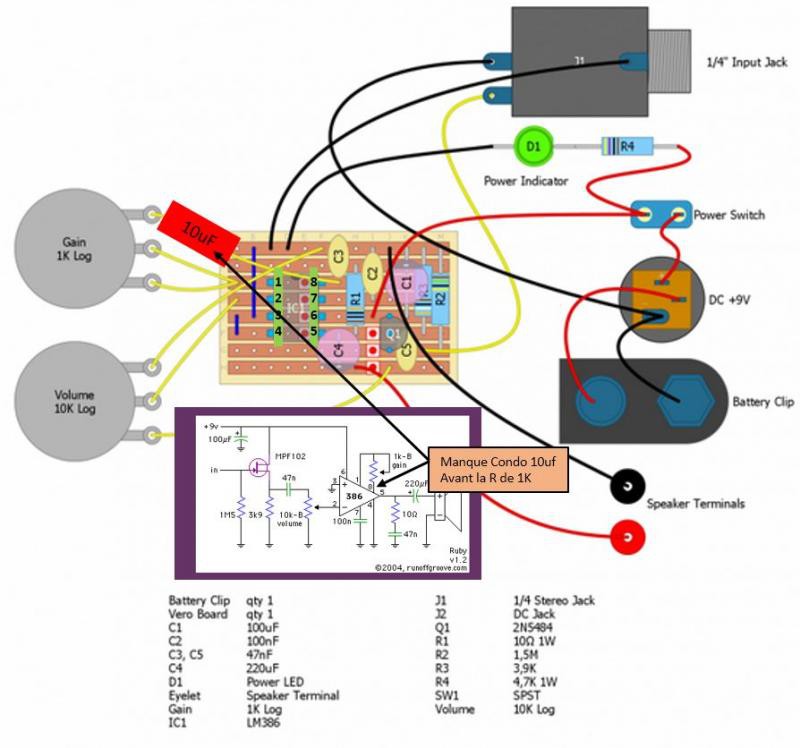

jai fait un petit schema avec en rouge le condo
a ajouter

8O
Et donc j’ajoute ce petit Condo et ça décolle le papier peint de la voisine...!!!?

J'en doute, mais tu ne prends pas de risque à essayer, tiens-nous au courant

Non aucune chance que ça décolle quoi que ce soit

Je me suis amusé à faire une simulation du montage

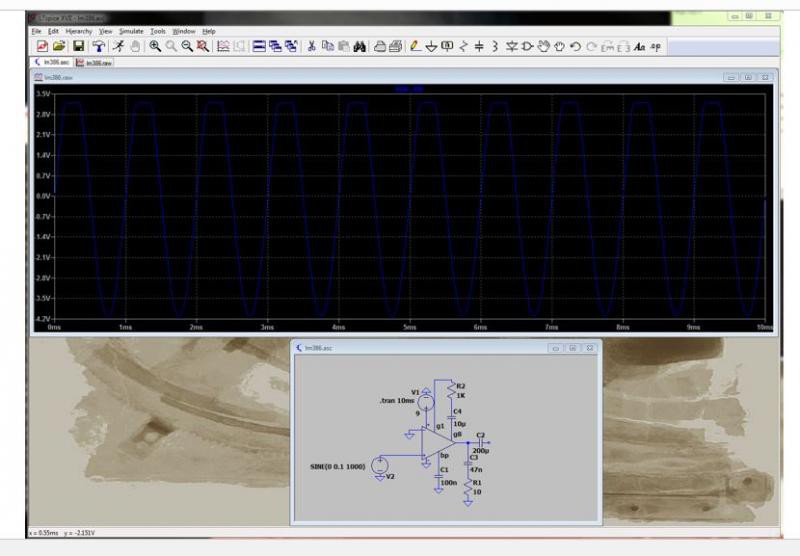

On s aperçoit que pour un gain de 50
C'est à dire avec condo et résistance si on lui rentre un signal
De 100mv cest ce que sort une guitare environ
L ampli op va ecreter le signale ,trop de gain

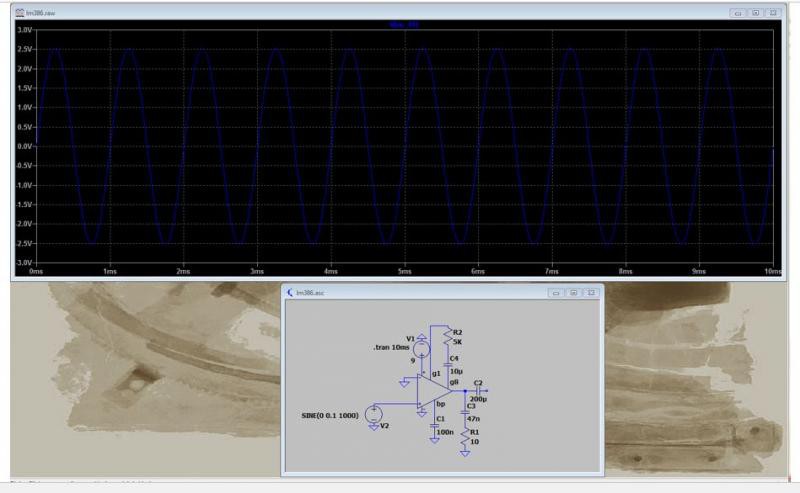

Sur la photo 2 avec une résistance de 5k on a un gain de 25
Et pas d ecretage

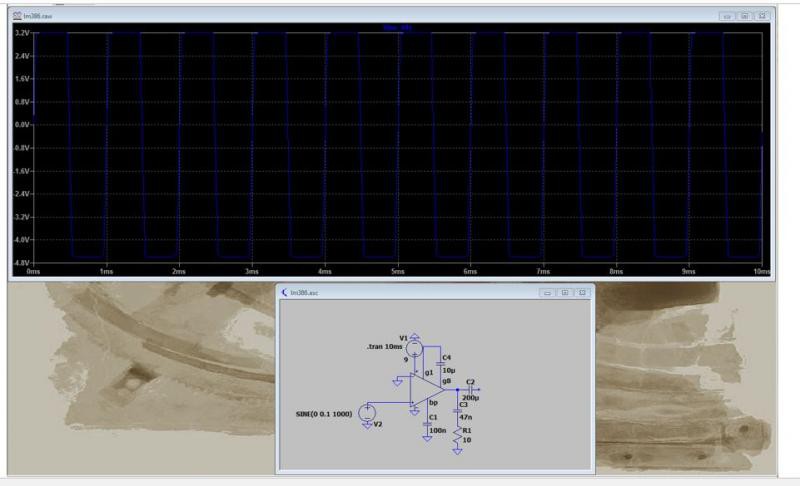

Photo 3 montage avec uniquement un condo donc 200 de gain
Ecretzge très brutale signal carré grosse saturation mais un aop qui saturé c'est vilain

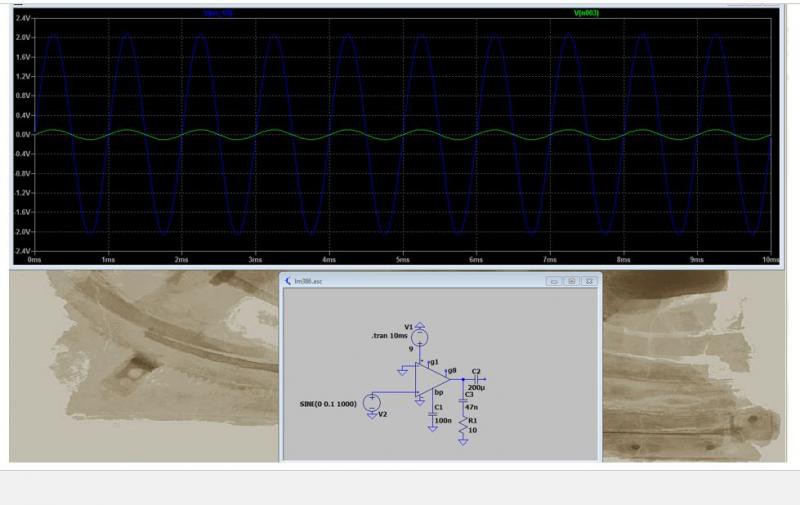

Dernière photo montage avec gain par défaut de 20
Avec 100mv en entrée l aop sort 2v c'est pour moi suffisant

Après c'est un aop qui sort au max 700mw faut pas s'attendre
Un quelque chose qui pousse les murs à mon avis

Bon ben moi qui voulais juste me faire un p’tit truc tout simple j’ai l’impression que ça se complique un peu...

Pensez vous que le problème de niveau sonore peut être réglé juste en trouvant le HP adéquate ?

Je veux ni plus ni moins...

Je ne pense pas pour moi il doit y avoir un pb dans ton montage

Bah, en y allant pas à pas, tu vas y arriver c'est sûr. Si tu veux y aller, bien sûr

Tu n'as vraiment aucun autre HP, guitare ou enceinte quelconque pour tester, voir si tu trouves un HP à meilleur rendement, ou si quel que soit le HP le signal reste à peine audible ?

Tu as bien vérifié tes valeurs de résistances avant le montage - sinon ? C'est un truc que je fais tout le temps. Dans la mesure où je fais peu de montages : contrôler les composants avant ...

Si tu as un signal de sortie mais trop faible, pour moi la première cause probable est la confusion dans des valeurs de résistances, qui atténueraient le signal là où ce n'est pas souhaitable.

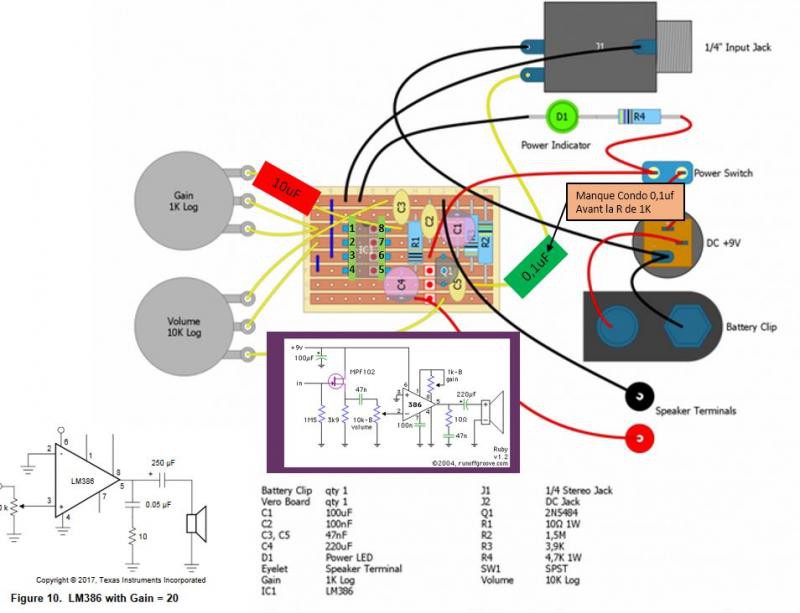

essai dajouter un condo juste apres le jack d entrée
en vert sur la photo

si tu na pas de 0.1uf mais ce que tu as sous la main
