Photos de vos pédales DIY

[HS ON] : quand tu as fait une commande de composants sur un site bien connu, tu peux rajouter des trucs à cette commande tant qu'elle n'est pas expédiée, une option qui s'appelle "add to pending order"
Et comme souvent tu oublies des trucs, ou bien comme moi il te vient des nouvelles idées de montages avant même avoir commencé ceux que tu étais censé faire, ben tu deviens un habitué de ce "Add to pending order" [HS OFF]


Sinon effectivement je n'avais pas fait la différence Autowah et "Wah-bloquée"... pour le coup la Wah-bloquée me semble plus judicieuse que l'autowah qui doit amuser 2 minutes et vite lasser... il faudrait les 2 en fait !

Haha pareil, mais je me traite maintenant que j'ai réalisé que ça faisait ralentir les commandes !

J'ai des choses sympas à venir que j'espère pouvoir montrer bientôt, mais comme d'hab c'est toujours long le temps de recevoir pièces et PCB.

Notamment je travaille sur une version améliorée du relay bypass, avec un dispositif anti pop, pour en finir avec ce bruit de m***e
(c'est là où on se dit que finalement, les pédales avec buffer c'est pas si mal ^^)

En effet, ce %#!!?* de plop, je me suis battu toute la semaine passée avec pour le supprimer sur ce schéma là:
http://tagboardeffects.blogspo(...).html

IMPOSSIBLE à supprimer, le schéma était devenu un vrai sapin de Noel, avec des condos, des diodes et des résistances en rab de partout, mais rien à faire => PLOP!!
Pourtant, sur mon ampli 3 canaux, je switche directement le signal avec les mêmes relais et c'est le silence absolu, même avec un gain d'enfer et un delay à fond... Va comprendre...

Du coup, j'ai lâché l'affaire, et j'ai remis un 3PDT dans ma pédale...

Le buffer, ça reste la solution, mais c'était pour un Beano Boost au Germanium, j'allais pas bufferiser un truc Mojo-mojo... Question de principe...

Ok c'est plus clair

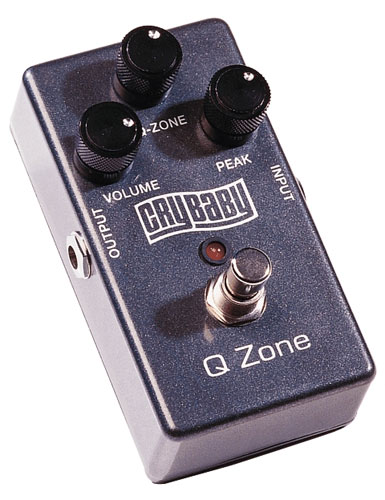

La seule autowah que j'ai aimé c'est celle du korgA3 , elle est assez monstrueuse si tu sature un peu avant le korg.

je voulais m'en faire une pesant un moment… mais j'ai laissé tomber….. (d'autres priorités en pédales !! )


je partais sur celle-ci :

http://tagboardeffects.blogspo(...).html

Encore une!

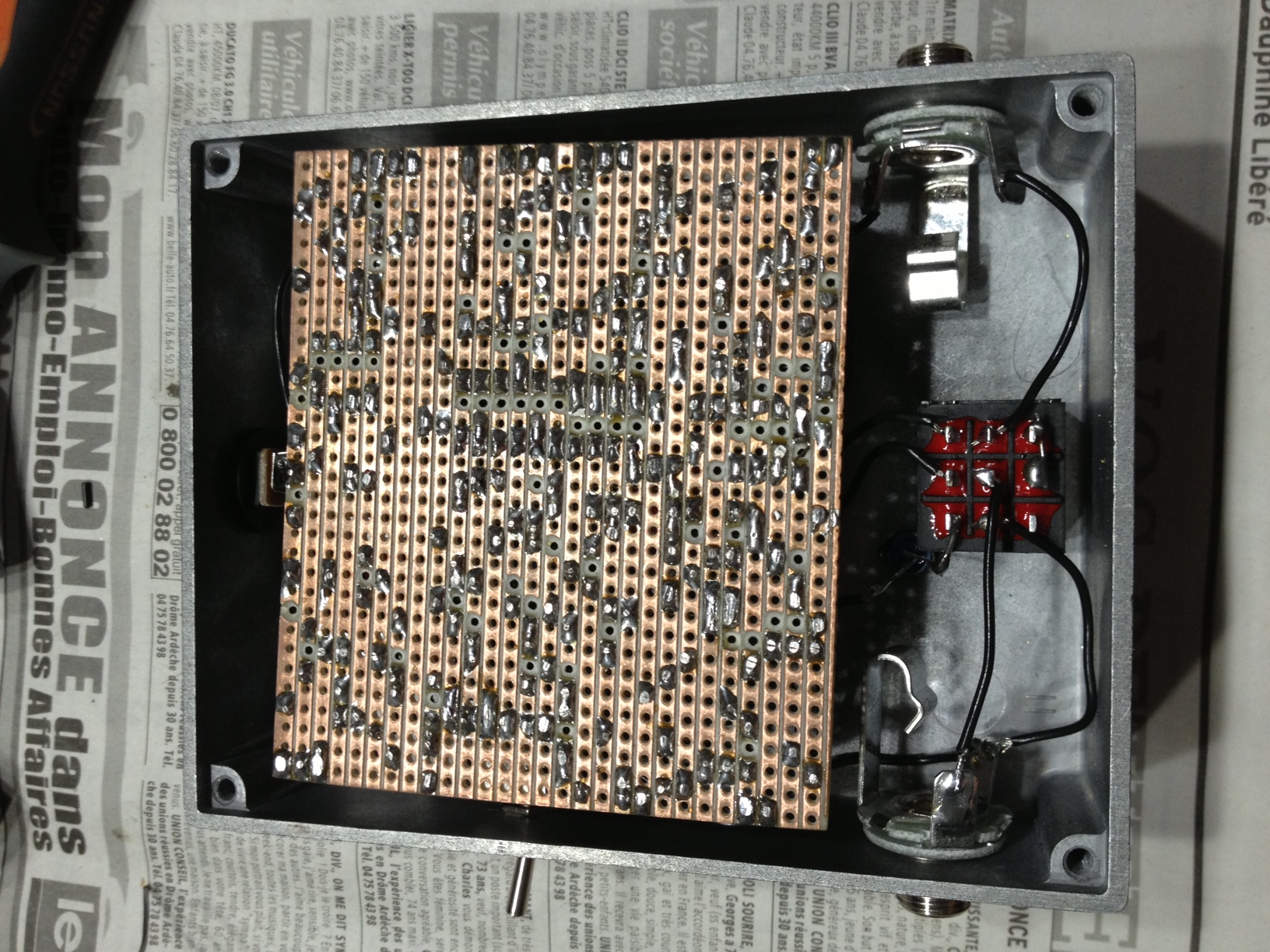

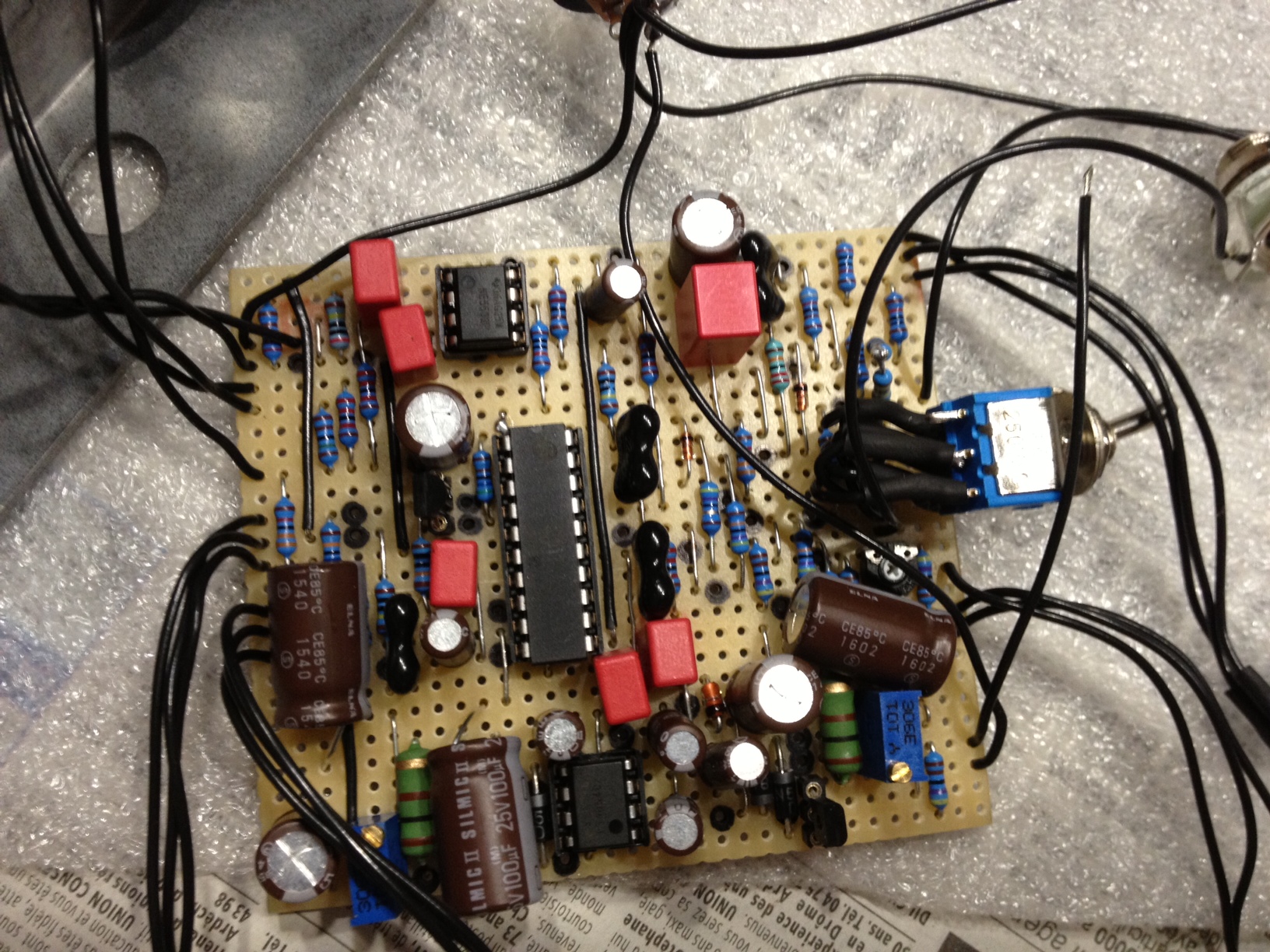

THAT Jam Compressor.
LE compresseur, avec un chip THAT4301P. Le Carl Martin Compressor est basé sur ce chip.
En plus, il était "Unverified" sur TagBoardEffects, c'est moi qui l'ai verified!




Bon, par contre, le That4301P est à 11 ,5€, et il y a aussi un LT1054 à 5€ pour une grosse et méchante pompe de charge +12V/-12V. C'est cher mais ça sonne!

Ça consomme 200mA voire plus. Ma pile toute neuve tombait à 7,25V!!

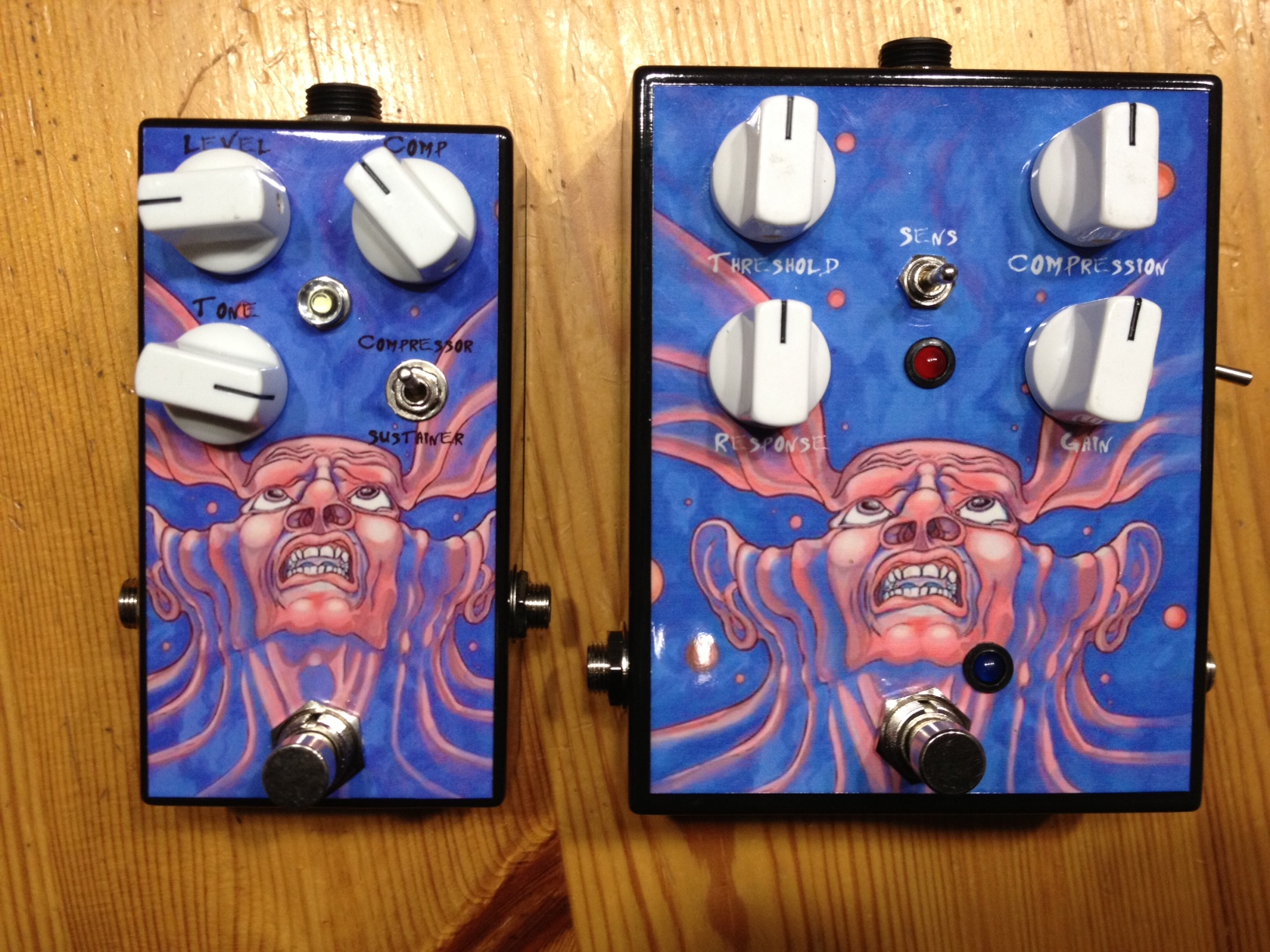

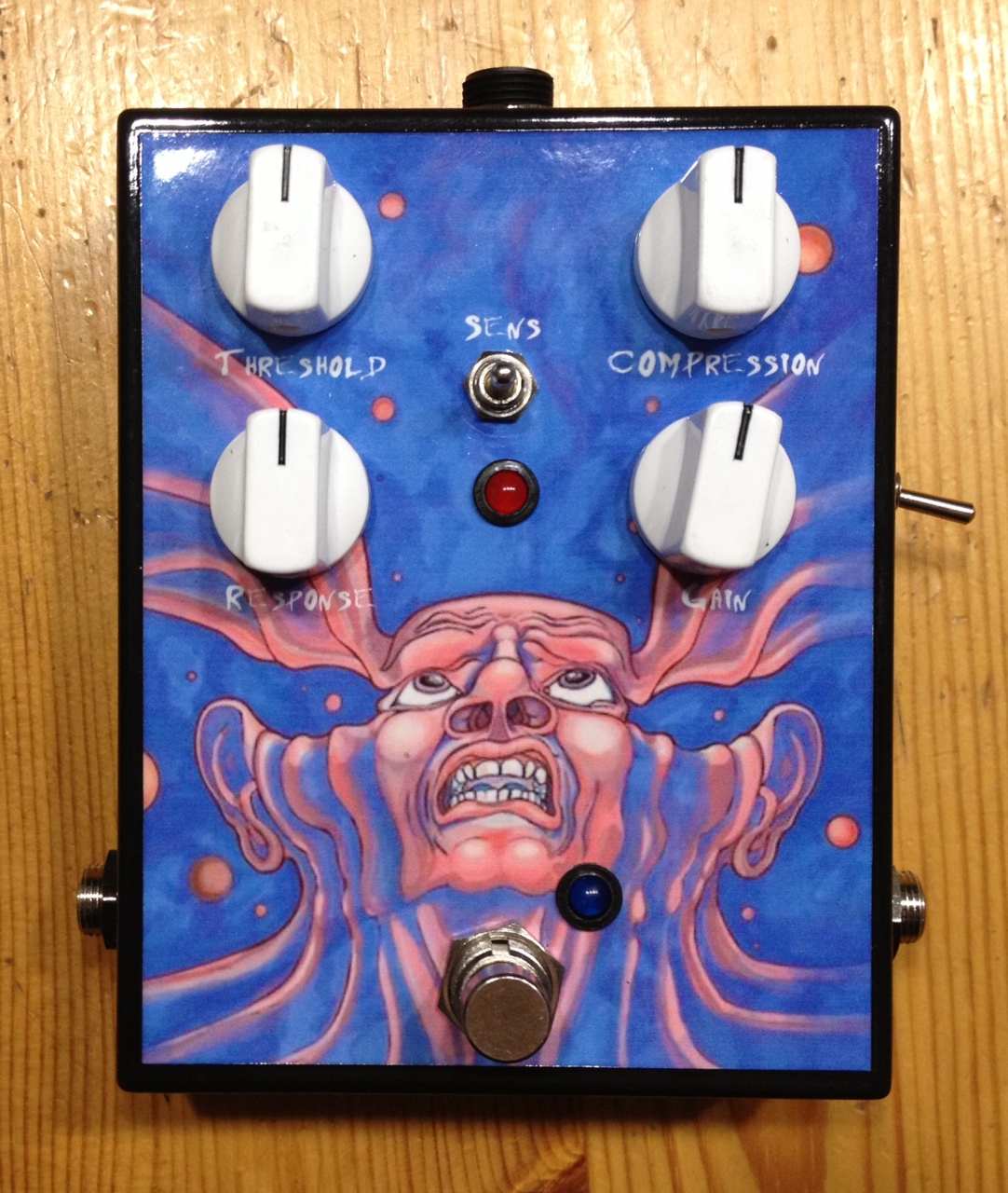

Photo de famille avec le Mad Professor Forest Green Compressor:


Honnêtement, le Forest Green Comp était pour moi la référence... juste avant d'essayer celui-là...


J'en profite aussi pour répondre à Denis:


Non, essayé hier soir, c'est vraiment super propre, même avec le delay à fond, pas un bruit, rien, vraiment content pour une première!

Cool un fan de King Crimson !
J'ai eu ma période rock progressif, il y a vraiment des groupes terribles (Yes, Magma, Camel, Jethro Tull...)



Sur ton ampli, le signal est bufferisé je pense, c'est pour cela qu'il n'y a pas de bruit.

Les relais sont encore plus bruyant que les 3PDT car ils switchent plus vite (et du coup la petite charge accumulée à chaque bout du circuit se décharge d'un coup)
Avec mon système de relay bypass, j'ai quasi systématiquement un petit pop (inaudible avec un circuit à faible gain genre mon tremolo, par contre avec un circuit à gros gain style une Big Muff, on entends clairement le pop)

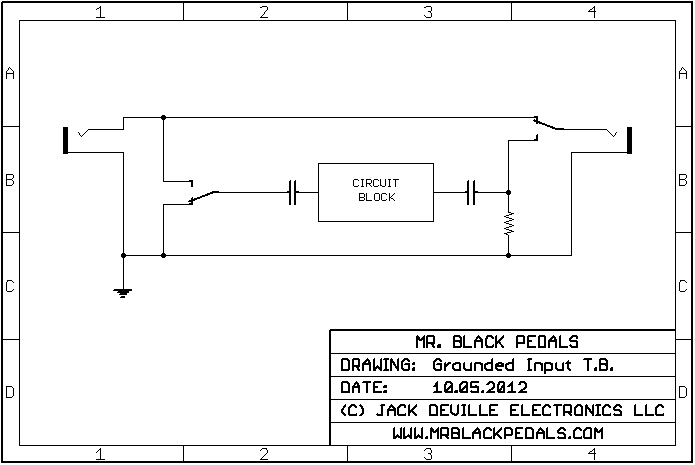

Une solution est d'envoyer une partie du circuit à la masse comme ça :


Comme ça l'entrée du circuit est déchargée, et quand tu l'ouvre, seul le bout du circuit fait "pop".
Apparemment ça minimise le bruit.

Sinon, je suis en train de développer un autre système, avec un optocoupleur qui envoie le signal à la masse quand on switche.
En gros ça fait ça :
- on clique sur le switch
- le microcontrôleur envoie le signal à la masse via un optocoupleur : on coupe le son
- on switche le relay : le pop va à la masse
- on ferme l'optocoupleur : le signal passe dans l'effet : on remet le son

Ca fait un delay inaudible de 30 ms où on coupe le son. C'est complètement inaudible, mais ça enlève le pop !
Je suis en train d'ajuster le temps de "silence" pour essayer de le minimiser au mieux (il faut jouer avec les valeurs d'une résistance pour essayer de faire un genre de crossfading analogique, c'est assez fun mais compliqué ^^)

Une autre solution c'est d'utiliser des switchs MOSFET de ce style (du même style que ceux utilisés dans les loopers programmables): https://www.maximintegrated.co(...).html
Après le problème c'est qu'il y a quand même une capacitance non négligeable (200pF), embêtant pour un signal non bufferisé sur du true bypass, c'est pour cela que je ne les utilise pas de mon coté.
Sinon ce serait trop facile


Bref, parfois je me dis, vive les buffers, Boss a tout compris ^^

Salut les diyers
Sympa vos montages

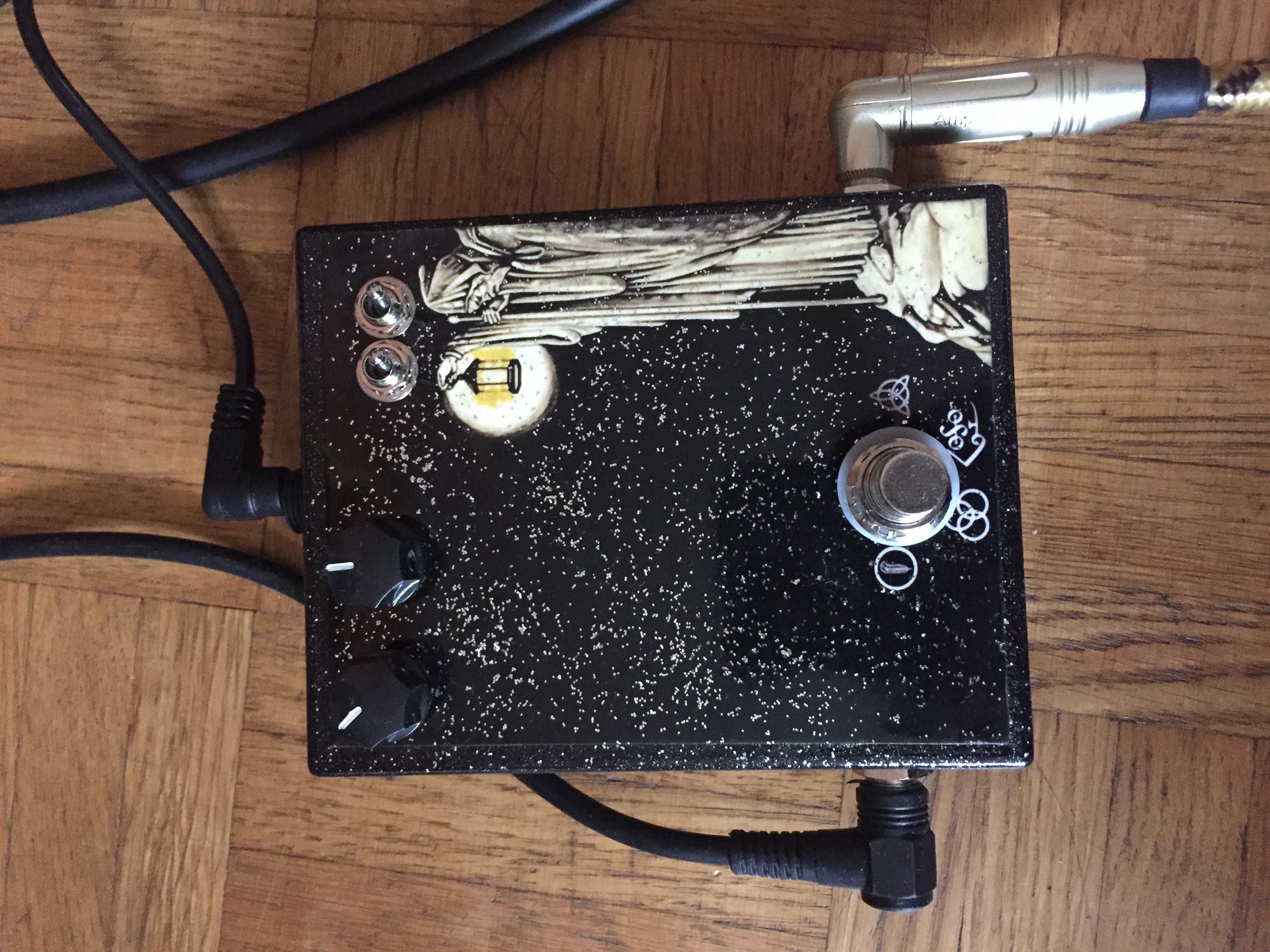

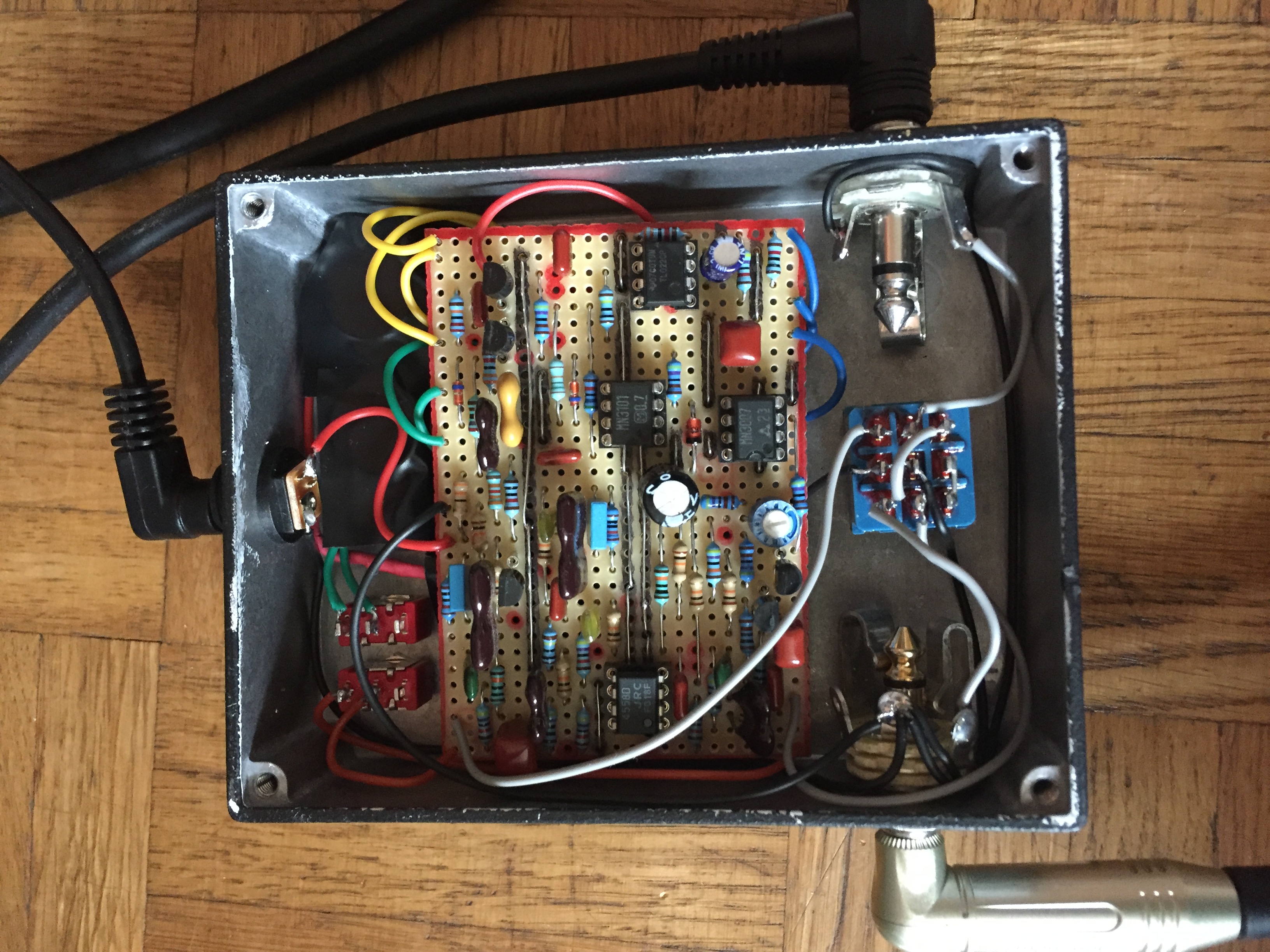

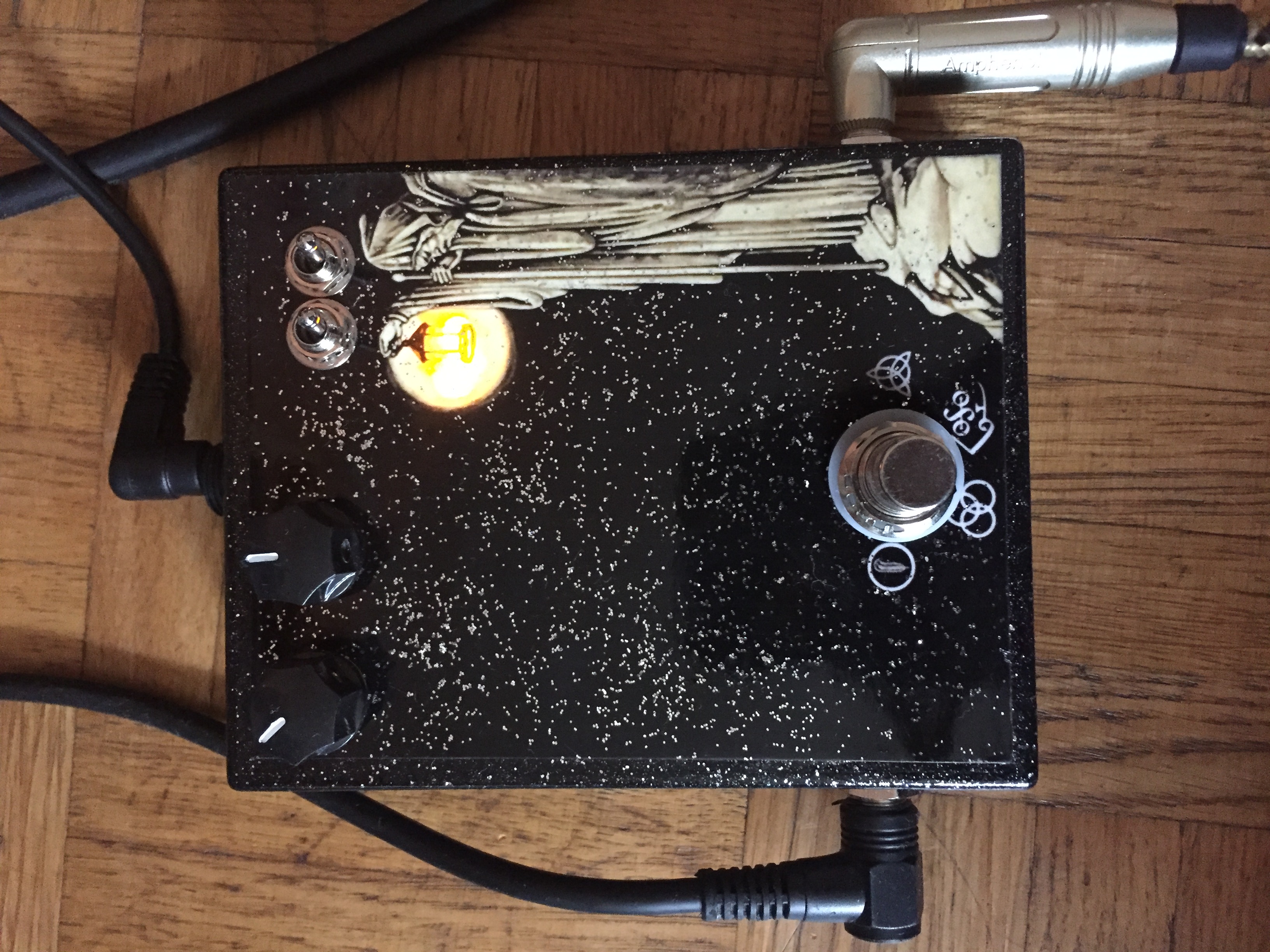

Voila ma petite dernière chorus CE2, malheureusement je ne peux pas mettre de video pour vous faire profiter de ma petite modif sur la led qui oscille et non fixe
Bref bien content du résultat

Trop cool le LED dans la lanterne
Rah !! Si seulement j'avais une imprimante potable pour faire les decos, bordel!!
Il est bien cool ce dessin, il m'a toujours fasciné ce vieux et sa lanterne
C'est dans le film the song remain the same qu'on le voit aussi, non?
Il m'a toujours fait triper

Beau montage, c'est propre!

Merci amigo
Moi aussi ils m'ont toujours fait triper depuis bientôt 25 ans j'écoute ce groupe sans me lasser

doublon

On peut pas se lasser d'un tel groupe
Je me souviens, avec mon meilleur ami d'enfance, il avait la VHS du concert au Madison sq. Garden.
On l'a tellement regardé qu'on a fondu la bande à force de faire des replay sur les main de Page

Ah excellent ça
Jimmy cest mon dieu et led Zep ma bible

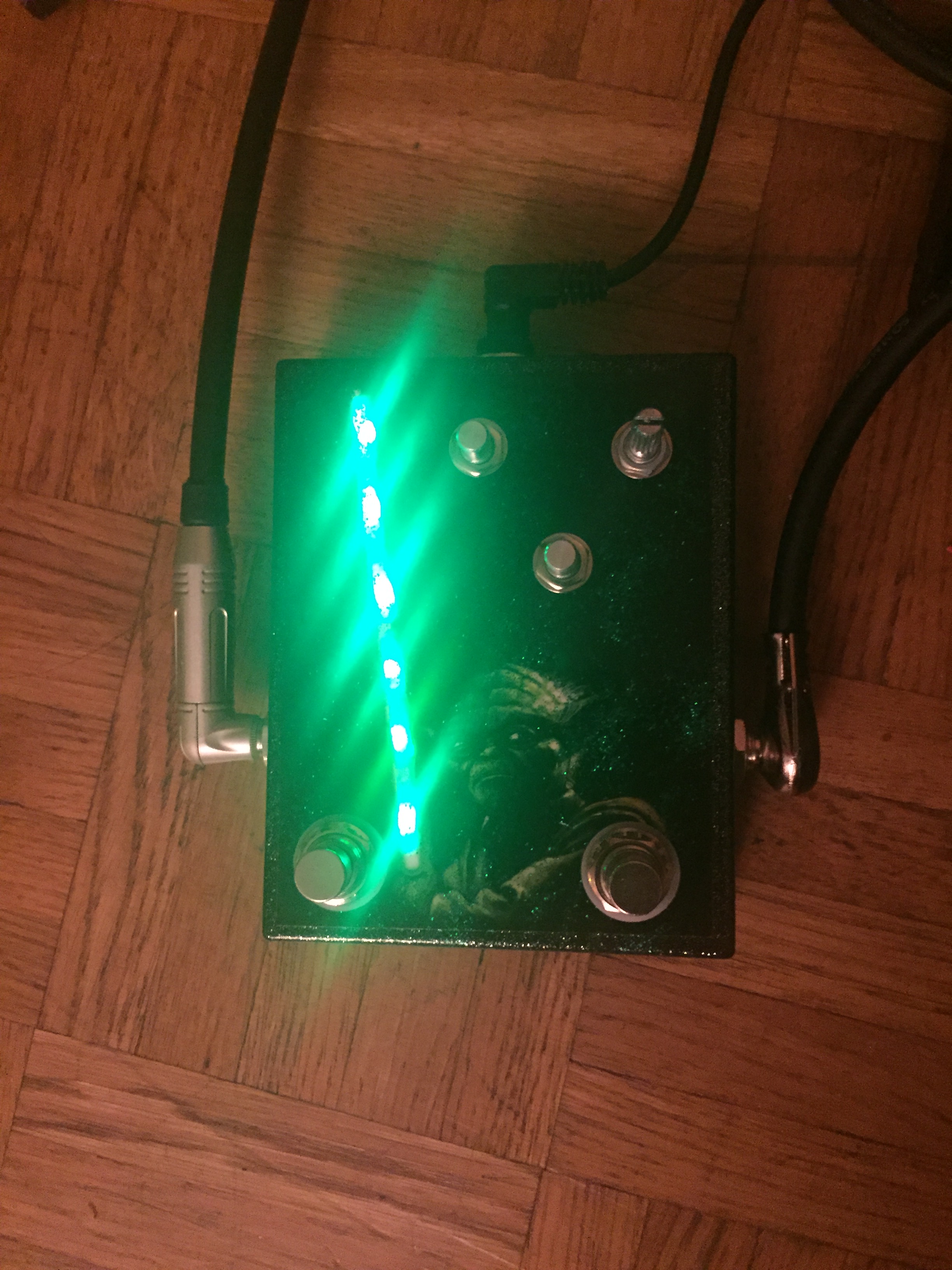

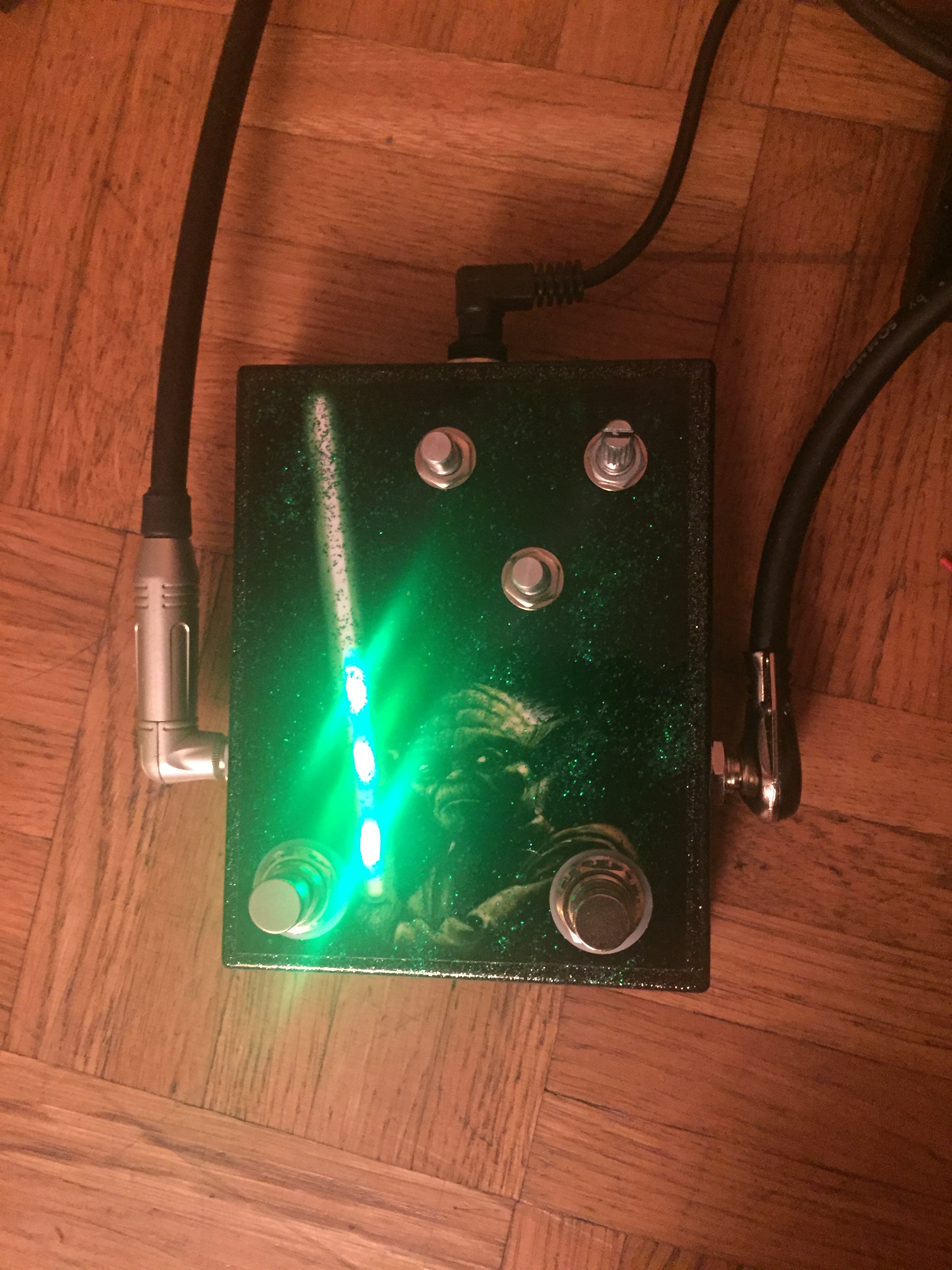

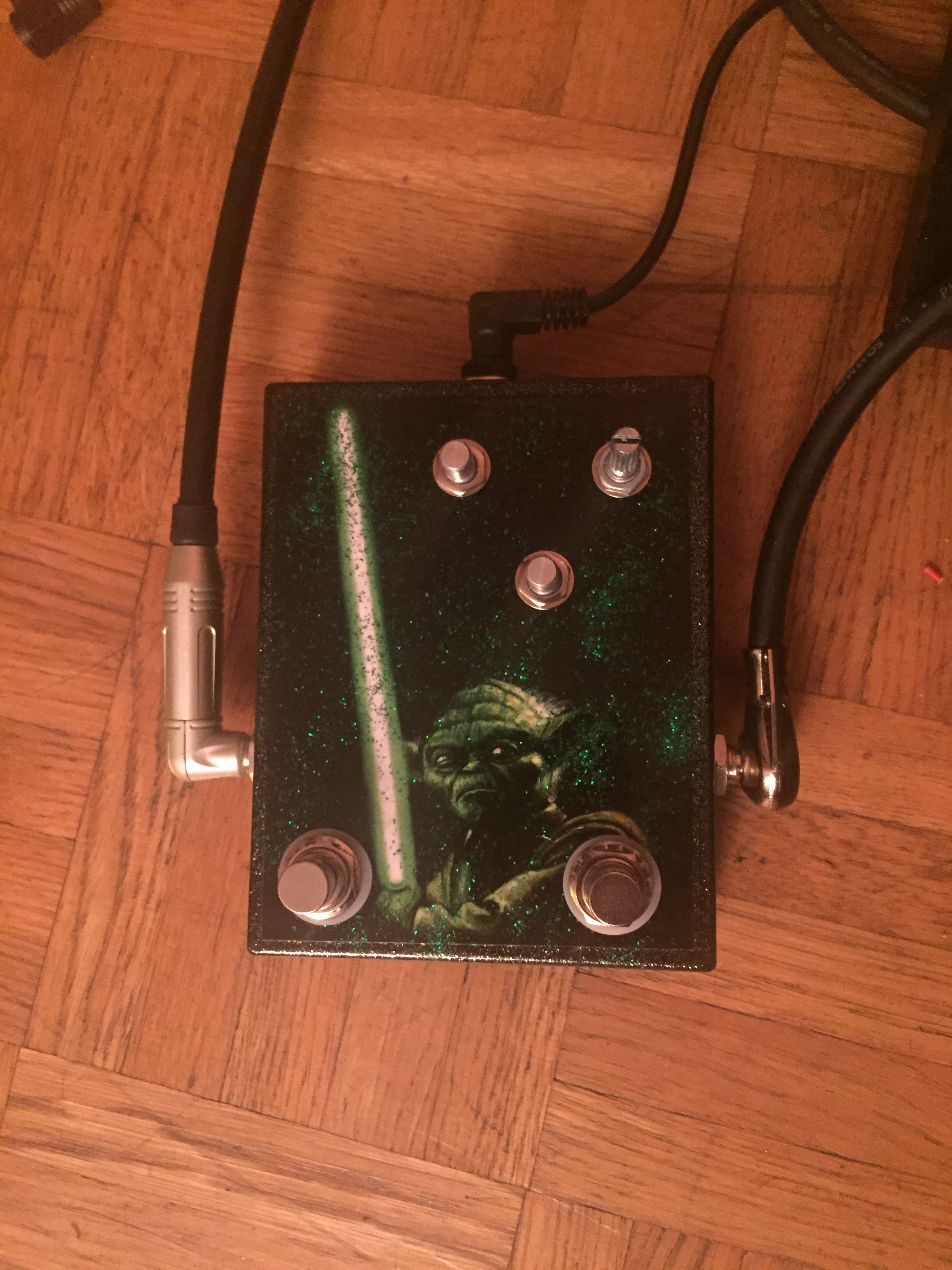

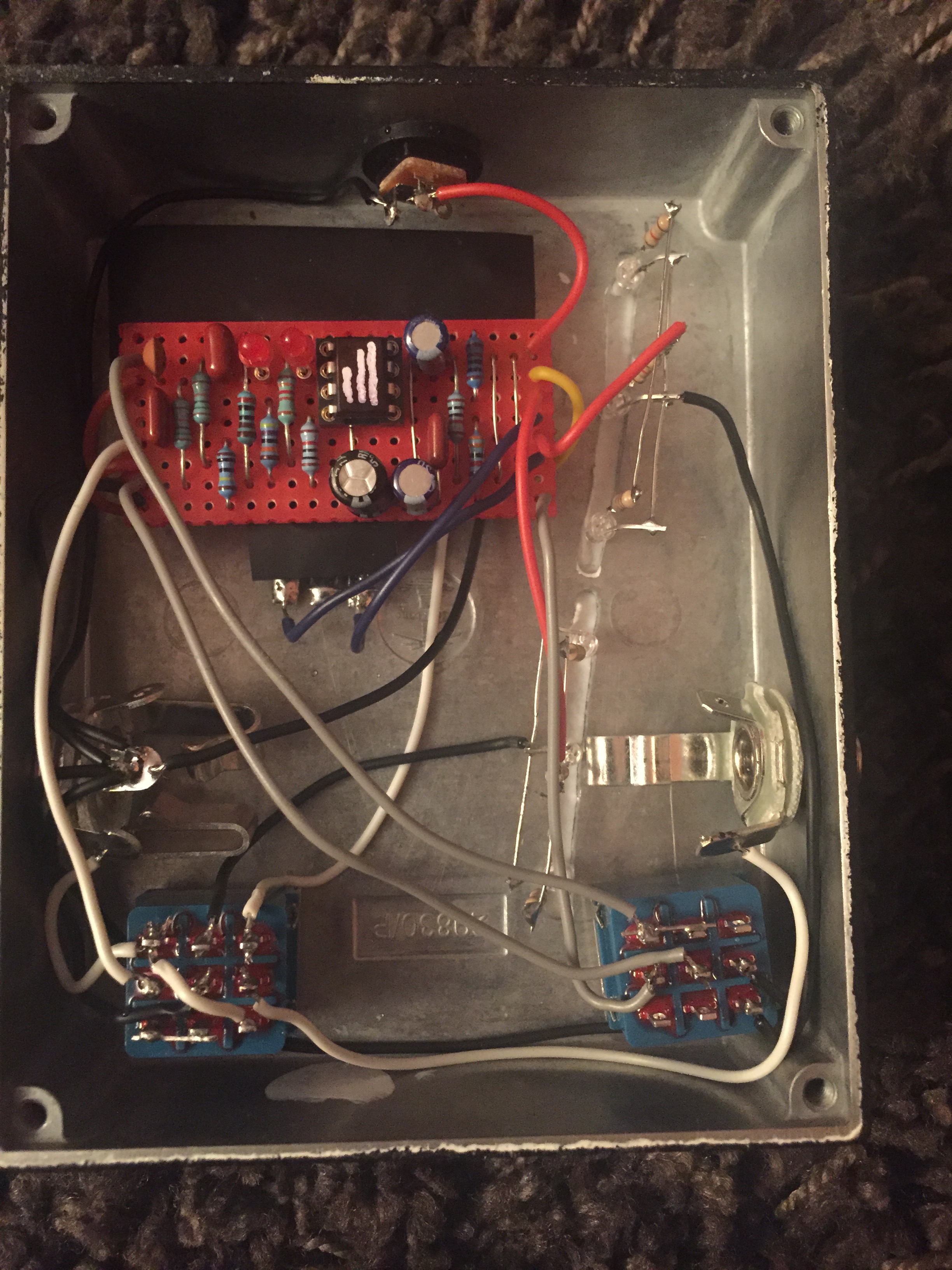

Gaspedals Dumbbell, bientôt finalisée, il ne me reste plus qu'à finaliser les boutons

Vu la taille du pcb
Tu voulais te faire plaiz sur la deco du boitier !!!!!

En tout cas,elle tue avec ce sabre laser !!!!!!

Cool!
C'est quand même la classe, ces éclairage à travers le dessin!!! Il faut que je m'y mette!!!



Perso, j'ai une HP Envy 5530, pas cher et vraiment bien!!
