Photos de vos pédales DIY

Je viens de voir ton com du 12 mai
Je crois que les 2 sont interchangeables, regarde les datasheet pour en être sur
Apparemment un buffer en sortie est aussi fortement recommandé sur cette pédale.

Ok cool

Oui c'est vrai le buffer, je suis en plein dedans actuellement justement pour l'entrée de mon rig

Qu'est-ce qui va bien en général, j'avais pensé au Cornish ou au Klon?

Les deux sont des réfèrences, je préfère le Klon .. mais c'est quand même peu perceptible la différence entre les deux.

Honnêtement, pour avoir fait une pédale qui intégrait les deux, c'est vraiment kif-kif...
Déjà que l'effet d'un buffer ne modifie pas (ou vraiment très peu) la nature du son, essayer de sentir les différences entre les 2, avec un switch A/B, comme j'avais fait, était très difficile voire impossible.

Peut-être, mais alors vraiment peut-être, que le Klon a tendance à grossir un peu plus le bas du spectre... Mais vraiment subjectif, comme avis...

Cool merci les gars

J'vais partir sur le Klon alors

Sinon j'ai un peu de buzz

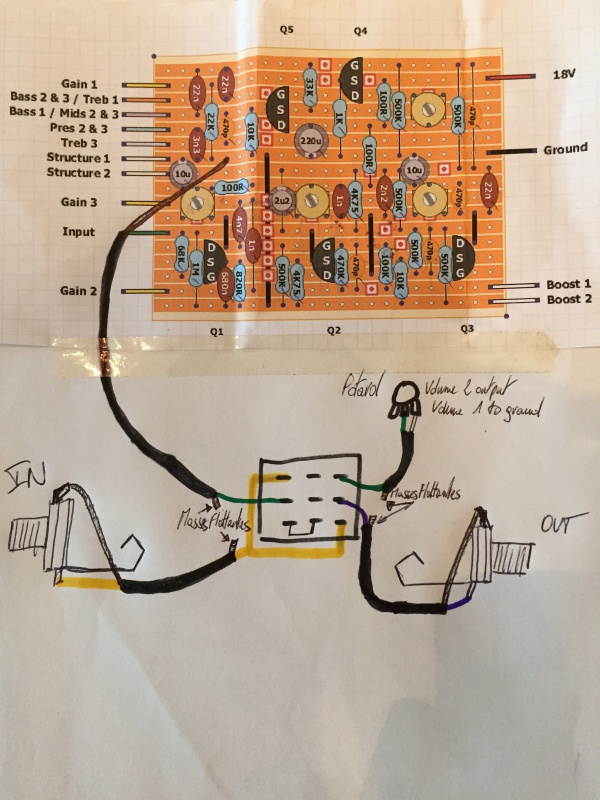

selon vous est ce que j'ai bien câblé avec les masses flottantes ?

Alors désolé je n'ai pas de Pc sous la main en ce moment
Mais j'ai câblé comme suit :

Perso la masse flottante j'ai rarement vu de différence...

Généralement, c'est con mais le bruit c'est juste lié au facteur d'amplification, plus tu amplifie le signal plus tu as de bruit quoi... Du coup le mieux c'est de diminuer l'amplification des transistors (en changeant le bias) ou des OP amps, au niveau minimal pour avoir un effet sympa avec le moins de bruit possible.

Sur les Big Muff, je fais tout le temps cela, surtout sur la partie "preamp" (réglage du sustain), ça aide vachement (en plus ya moins d'aigus comme ça ) Il suffit de tester différentes valeurs pour la résistance au niveau de l'émetteur (100 ohms d'habitude, 390 ohm sur la russian, mois je vais jusqu'à 560 parfois)

Après il y a d'autres solutions un peu plus relous mais efficace : les chip low noise (comme sur la way huge swollen pickle qui utilise un MPQ3904) par exemple

j ai l impression que c'est juste un cable blindé que tu as utilisé sur ton schéma
une masse flottante c'est ca :
http://www.easyzic.com/common/(...)e.jpg
en branchant toujours le blindage coté source evidement .
dis moi si je me trompe geogeo68

Oui c'est ça
Toutes les masses flottantes sont côté footswitch
les masses sur les jacks, sur la ligne de masse côté circuit pour l'entrée et sur la patte 1 du potard de volume pour la sortie

je ne comprends pas trop ton schema
tu as une photo qui traine ?

Oui sur la page précédente

Édit: bon tout compte fait j'ai testé sur mes amplis aujourd'hui et c'est hyper silencieux
Même poussée à bloc ça bronche pas

Les premiers essais étaient au casque avec un pod donc les petits buzz étaient forcément plus audibles

Pour ma part, ce week-end, ce fut des Klon Centaur!



J'ai été très gourmand sur les composants (pas mal de MKP2 + les silver mica...), et j'ai un peu galérer à tout faire rentrer... Les ELNA RFS sont assez encombrants aussi, j'ai du en mettre des deux cotés du PCB.
AOP Burr Brown OPA2134, bref du grand luxe pour un ami... et pour moi-même également!



Ya d'autres choses dans le tuyau, qui arrivent prochainement!

On vient de me demander une Tonebender Germanium!
Des conseils sur les transistors?? J'ai des AC142K à la maison qui trainent...
Et quid de mettre deux silicium en Q1-Q2, est-ce que ça réduit vraiment le bruit sans dénaturer le caractère Germanium?? Je sais que quelques uns ici en ont déjà fait!! je suis preneur de toute information!!

Faudra que j'en fasse un de ces 4 des Klones ! C'est un pcb de chez aion encore ?

En tonebender, j'avais utilisé des AC125 qui sonnaient franchement super bien. J'adore ce circuit. J'avais fait des MKIII, donc avec le potard de tone, et franchement c'était d'une efficacité impressionnante !

Pas essayé de silicium en Q1-Q2, mais pour réduire le bruit j'avais ajouté à l'arrivée du 9v une résistance de 100r et mis un 0.1uf en parallèle avec le 100uf de l'alim (ou 47uf ? je ne sais plus)

AC188 sur une MkIII également.
Au final, je suis pas hyper fan, ça a un rendu Big Muff avec le son un peu crachouillant des fuzz face mal biasées, c'est pas trop mon truc finalement !

Sinon j'ai fini par enregistrer un petit truc de mon tremolo :
https://soundcloud.com/coda-ef(...)emolo

Un peu à l'arrache (et court...) c'était histoire de montrer ondes sinusoidales et carrées... Mais maintenant que j'ai trouvé comment faire (sortie de pédale direct dans la carte son, pourquoi se faire chier x) ), je ferai une vraie démo !

benoi31 > Tu as essayé d'autres transistors dans la Tonebender ? Parce que moi j'arrivais à des sons très doux, veloutés aussi !

Ton trémolo a l'air vraiment top. Faudra que j'en parle à un ami que ça pourrait carrément intéresser. Je te dirai !

Le peu qu'on entend de ton sample, Benoît, à l'air super

Ça a l'air d'être du super taf

D'ailleurs, J'ai un BYOC Tremolo sur la table d'op actuellement
Mais avant cela je dois finir la mise en boîte d'une JHS Superbolt

Tiens Benoit, tjs dans la boucle le pcb du sansamp classic ?
