[quote="geogeo68"J'ai contrôlé les tensions aux bornes des OP
Et j'ai partout environ 4,5v sauf aux bornes de masse où j'ai 0v (ce qui me paraît logique)
Borne 4 pour TLC2262 et borne 11 pour le 2264[/quote]
Tu dois avoir 9v en 8 pour le 2262 et en 4 pour le 2264

Merci Denis

Est ce que le fait de ne pas avoir le bon FET peut agir sur la tension aux bornes
Ou bien je devrais trouver également mes 9v avec un autre FET?

Sinon J'ai commandé un 2SK117 dans mon petit mag d'électronique près de chez moi.

Le FET n'y est pour rien, les pins 9v sont en direct avec l'alim (via la 130R) regarde sur le layout

Bon j'ai vérifié une nouvelle fois l'implantation des composants et effectivement une des broches du 220uf était decalée
Du coup j'ai bien mes 9v aux broches 4 (IC1) et 8 (IC2) mais toujours un son de merde

Est ce que j'aurais pu cramer un des IC a cause de cela

Du coup je sèche un peu là
je vais attendre le 2SK117 et on verra si ça change quelque chose

Alala les joies du veroboard

Tu as tenté l'audio probe ?
Dès que j'ai le temps je me lance sur le PCB, s'il marche je t'en file un promis haha

Tu l'as dit Benoit
Mais c'est ça qui est bon avec la veroboard

Bah l'audio probe j'ai jamais eu besoin pour le moment, en général c'est toujours une faute d'implantation ou de coupure, etc.
Mais là si avec le bon FET ça bug toujours faudra que je m'y mette.
Bon par contre je n'arrive pas à visualiser le schéma qui à été utilisé sur DIYItalia

En tout cas merci pour ta proposition de PCB, j'accepterai très volontiers ton offre

Allez au boulot alors

Justement, avec l'audio probe ça permet de repérer plus facilement où est l'erreur.
Tu suis le signal jusqu'à ce que ça devienne chelou et ça te permet de savoir à partir de quel moment les choses déconnent.

C'est super efficace, par exemple, si tu passes un transistor et que le signal diminue avec le gain et volume à fond, c'est qu'il y a un souci au niveau de ce transistor (on vérifie alors les résistances de bias...etc), ça peut aussi montrer d'autres soucis, c'est super efficace et ça évite de vérifier / revérifier sans jamais trouver la panne

Oui je vais sûrement essayer cette technique

Bon par contre je suis pas super spécialiste, mes connaissances en électronique c'est assez limitées,
Donc pour suivre correctement le cheminement du signal sur un vero ça sera pas forcément évident pour moi mais je vais m'y atteler dès que j'aurai un peu de temps

Tu pars de l'input, et tu suis le chemin en empruntant les résistances / condensateurs non reliés à la masse (dans le doute, tu prends la résistance de plus faible valeur)

C'est plus simple avec un PCB, c'est sûr !

Plus simple sur PCB ? J'avoue ne pas comprendre en quoi c'est plus simple ....

j avoue ne pas comprendre que tu ne comprene pas

- J'ai un QI de 18. Je ne comprends pas pourquoi il est si bas.
- Avec un QI de 18, il est normal que vous ne compreniez pas ...

C'est moins compliqué de suivre le signal sur un PCB, on peut le voir directement sur les traces qui connectent composants à composants. Sur un vero, il faut tracer le chemin "dans sa tête", ce qui favorise les erreurs.

De plus, sur un PCB, les composants sont numérotés, on peut donc comparer cela sur un schéma qui utilise les même numérotations et suivre plus facilement le signal.

Exemple :

Tu veux faire une Ram's head de 73, ton build marche pas

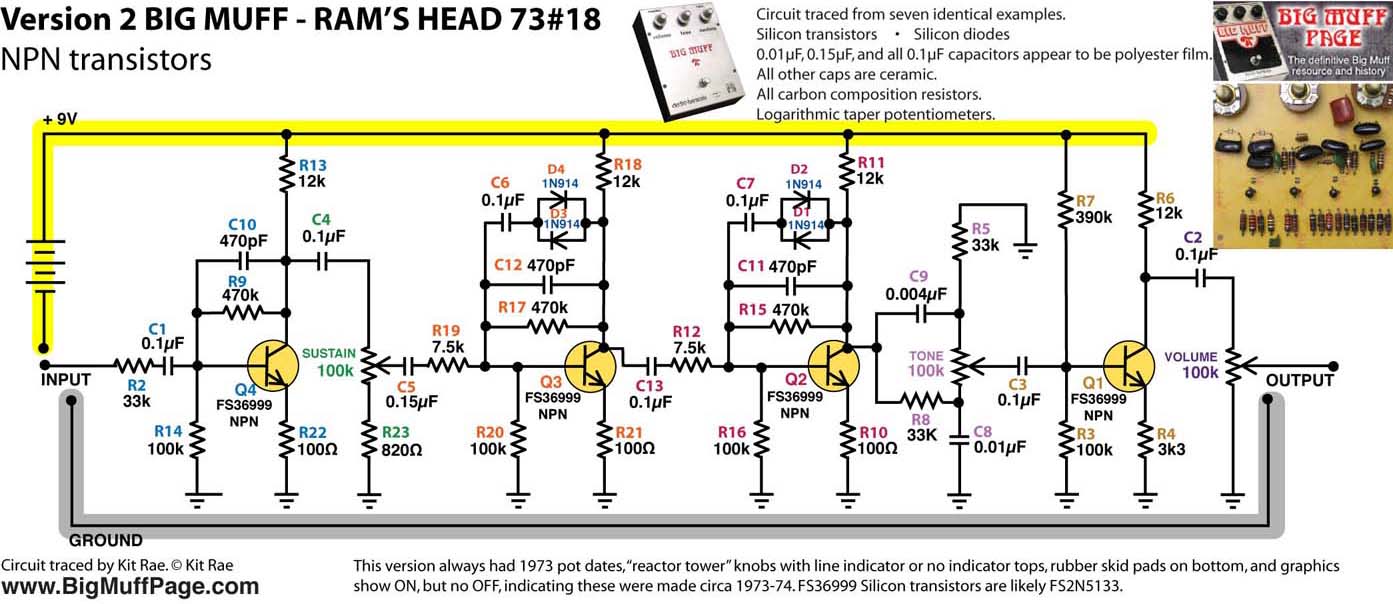

Sur ce schéma, on voit bien que le signal entre par R2, passe par C1, R9, C4, le potard de sustain...etc :


Si tu as un PCB avec la même numérotation, comme le mien

C'est bien plus facile de suivre le signal que sur un vero où il faut s'en réferer au valeurs...Etc

De manière générale, je trouve que les PCB facilitent bien le travail. Après, on est moins "libre" ou flexible que sur vero, et c'est plus cher mais bon... Ca fait presque 6 mois que je n'ai pas fait de build en véroboard, et je m'en porte très bien

Ah, je n'avais jamais vu ça comme ça. Merci beaucoup pour tes explications

Il ne me reste plus qu'à construire un audio-probe. Je n'en soupçonnais même pas l'existence. Ma vie va changer.
Thanks guys!!

Super Benoît, merci
Je vais regarder cela

Juste un truc
Est-ce que tu aurais un signal sonore à me conseiller pour tester?
Parce que gratouiller et pister a l'audio probe en même temps me semble un peu chiant

Arf oui, mois j'utilise mon looper pour ça... C'est vrai que sinon ça peut vite être chiant...
