Photos de vos pédales DIY

Tu nous en dis plus ?
J'imagine que tu as déjà vérifié tous les usual suspects

Je vous dis tous ce que vous voulez savoir !

C'est une lunar module Fuzz dlx.. http://tagboardeffects.blogspo(...).html

Avec les conseils de Geogeo68 voilà ce que j'ai pu faire :
- Un condo electro qui était à l'envers sur le board
- Une R dont un pole était sur la masse au lieu d'etre sur 1 spot plus haut
- Les pot de volume gain et fuzz que je n'avais pas correctement cablé
- le 3PDT que j'ai revu et corrigé.

Hier j'ai regardé les jacks in et out et j'ai rien vu d'anormal. j'ai reverifié le board et idem rien vu...

Pour la R qui était mal placée, je m'en suis rendu compte en mesurant la tension au borne de Q1... Je n'avais vraiment pas grand chose... Maintenant j'ai 8v ce qui, si on considere le retour d'experience des utilisateurs du site tagboard est trop élevée...
J'attends les R de 470R pour pouvoir branché la led... Mais c'est accessoire.

Quand je branche, le bypass fonctionne correctement, en revanche en mode Fuzz c'est le grand blanc...

Teste ton circuit en dehors de la boîte des fois que t’aies un court circuit dû à une soudure qui touche une masse... un cul de potard, n’importe quoi d’autre.

Ça m’est déjà arrivé...

C'est fait... Et sans plus de résultats. D'ailleurs j'ai fait une erreur de perçage pour les jacks et du coup j'avais peur de tous mettre à la masse par contact avec les pots. Mais au final :
1. ca passe sans toucher
2. les pots sont munis d'un capot plastique qui les isoles de tout contact.

Les coupures de traces c'est bon ?
Repasse bien avec une lame entre chaque piste, ça arrive qu'un bout de cuivre très fin puisse faire pont entre 2 (ou une mauvaise soudure)

j'ai refait l'ensemble des soudures du board, enfin, disons que j'ai chargé un peu plus que ce que c'était et ensuite je me suis assuré qu'effectivement il y avait pas de contact entre les pistes (à la binoculaire lol) puis j'ai passé un cuter entre chaque piste.
Pour les coupures de traces.. En fait je ne vois plus que ça. J'ai vérifié, mais je vais encore regardé ce soir.

Ma méthode pour éviter toute erreur de coupure de trace et de mauvais placement de composants, depuis que je fais comme ça je n'ai quasiment plus de débogage à faire et c'est plus rapide.

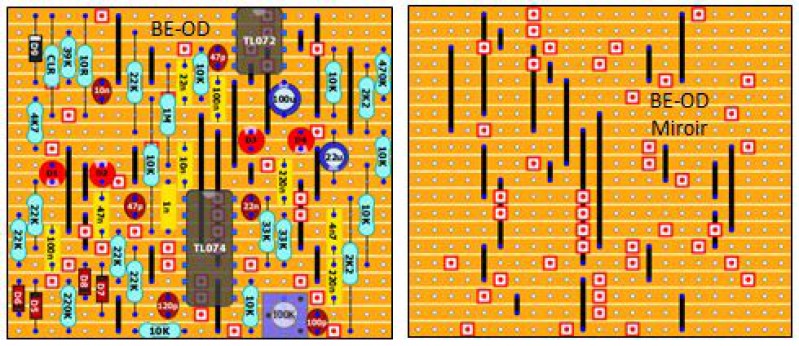

Je mets à l'échelle le circuit complet et le layout avec les coupures de traces, sur lequel j'ai appliqué un miroir horizontal :

J'enlève toutes les pastilles rouges (coupures de traces) à l'emporte pièce Ø3mm, ç aprend 2mn
Ensuite je superpose côté cuivre et trace les coupures au marqueur, puis petit coup de foret Ø3.5mm à la colonne. Vérification à la loupe éclairante que ttes les coupures sont ok.

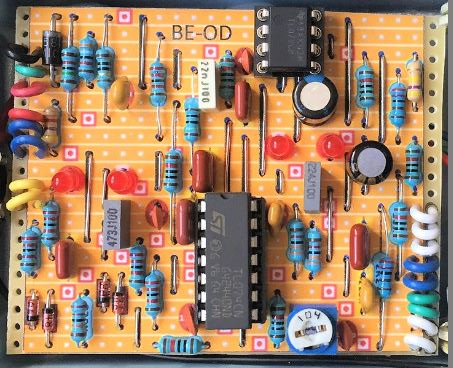

Ensuite j'imprime le layout sur du papier autocollant et l'appose sur le circuit.
Voilà, pas de lignes et de colonnes à compter, aucune erreur de placement de composant (je perce le sticker avec une pointe de multimètre).
Un peu de préparation donc mais après ça va super vite, et re utilisable si on fait plusieurs pédales identiques

Pas mal ta technique... Et pour verifier les trous effectivement, je me disais bien qu'il me fallait une image miroir.

Ca y'est, c'est débogué !!! Hourra



de première écoute, c'est redoutable !!! et silencieux

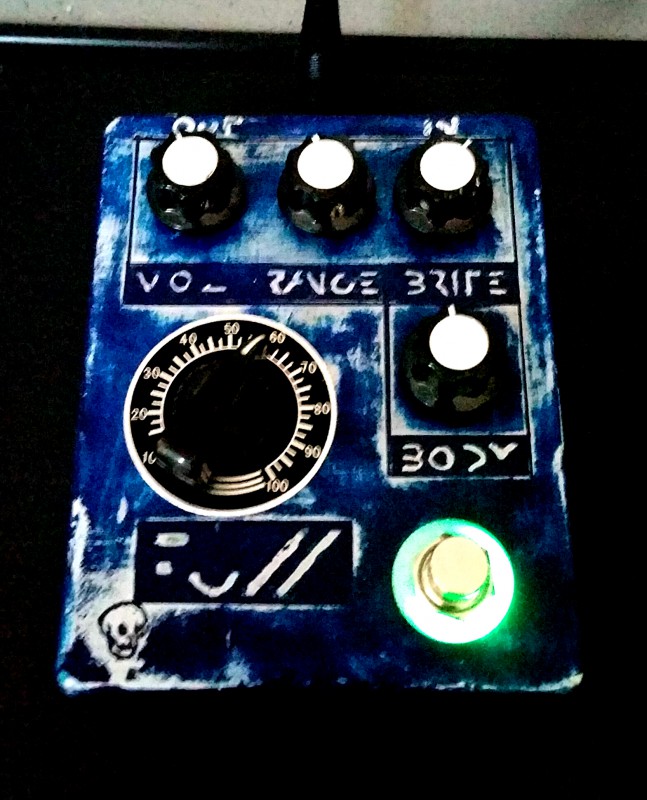

Elle a un look syma je trouve !

C'est quoi le potard gradué jusqu'à 100 ?

C'est le pot de Fuzz

Hello
C'est quoi qui merdait ?
Je vais faire la meme ,basé sur le vero du site
Tu as respecté la BOM ?
Merci

Oui tu peux y aller le layout est bon
Pouf certaines valeurs de capas tu adaptes, genre :
2nf par 2.2nf plus courant par exemple

Sinon super Fandango
Il est top ton boîtier

Le bug était sur le Q1, mauvaise connexion du C ....
Franchement elle m'a bleuffé des les premières notes. Vas y ca le fait !

Merci pour les reponses
Je dois commander les potars et les Q
Mika

il me semble avoir vue ici une alim régulé a plusieurs sorties isolées qui été pas chère et valable ça vous dit kkchose ?
j ai oublié
merci
