Photos de vos pédales DIY

Hey les copains!!
J’ai besoin de votre avis!

Cet après-midi petite modification sur mon pedalboard
J’ai installé une petite plaque en laiton sous le switch et le voyant

A votre avis ?
Je laisse comme ça
je pensais peut-être faire faire une gravure custom sur la flèche à gauche ( j’ai un pote bijoutier)

Ou bien je raccourci en enlevant la « flèche »

Cette flêche apporte un look, une certaine esthétique.... En la gravant ca sera encore plus jolie.. Mais de mon avis, elle prend trop de place et peu même empêcher la mise en place d'un effet sur le haut droit du PB....

En passant, j'ai essayé une diode Ge en lieu et place de la Si sur la zendrive.... Et pour moi ça le fait pas :
- Son plus mou
- Du gain en moins....

C'est normal, ou j'avais trop fumé la moquette hier aprém ?
ensuite hier au soir repet.... Purée, comme c'est sensible au type d'ampli. Chez moi sur le Jet city et sur le Mesa, aucun soucis, ca sonne quasi en plug and play. en repet sur un subsonic Fender... une horreur. Je change d'ampli et me branche sur un bogner alchimist... Mieux mais ce n'est pas tout à fait le rendu d'effet que j'avais chez moi...

En revanche, un Treble boost devant (naga viper) c'est une tuerie totale.

Un peu trop bling-bling à mon gout, mais c'est juste mon avis et ça ne vaut pas plus que ça

Ca fait très Marshmal ...

Pas faux

Pas très fan. Je préfère sans.

Merci les gars

Ouais je suis aussi dubitatif
Je pense qu’elle est trop grande en fait
Peut-être en réduisant ça le ferait mieux

Sinon oui Fandango, les diodes Ge ont tendance à être plus sombres je trouve c’est bien sur une od qui peut avoir tendance à être trop harsh trop brillante

En gros tu as fabriqué une plaque mais elle ne sert que de rondelle, c'est bien ça - où il y a des choses à cacher en dessous ?

Dans tous les cas, ce que je ferais à ta place serait de dessiner avec un marker noir - ça part à l'alcool - dessus, pour tester différentes formes, et choisir celle qui me plaît le plus.
(mais je peux te dire d'avance que si ça ne sert que de rondelle, je finirais par mettre des rondelles - à la rigueur en laiton, pour rester dans ces couleurs)

NB : je suis parti du principe que si tu te demandes si c'est bien c'est que ça ne l'est pas vraiment

C'est propre en tout cas

Merci

Non ça ne sert même pas de rondelle
C’est purement esthétique mais effectivement je ne suis pas convaincu

Je vais peut-être faire des tests de logos on verra bien

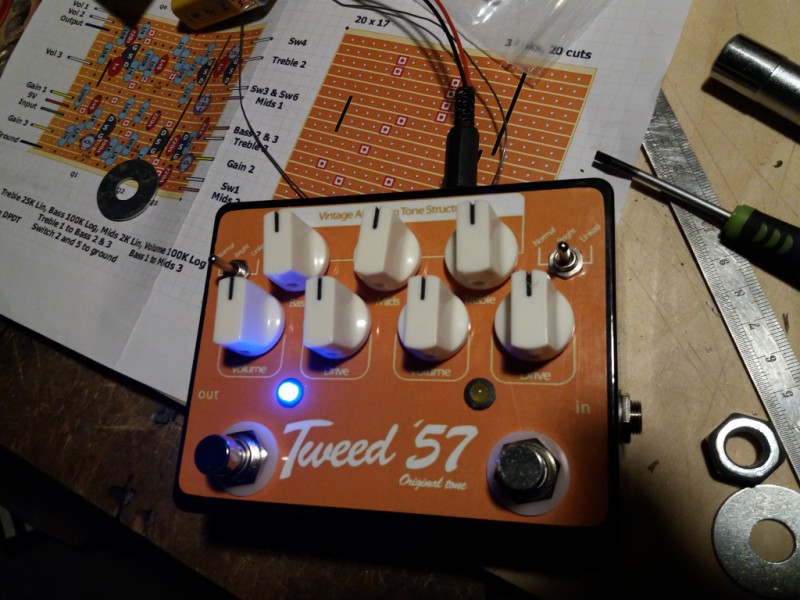

Et une double Tweed, commande spéciale!
Le footswitch de droite active/désactive l'effet, et le footswitch de gauche alterne les deux cotés.
EQ commune montée avec des potards stéréo (malin le gars!)
Et tout ça rentré au forceps dans une 1590BB (l'en a chié, le gars!)

J'en crois pas un mot tant que j'ai pas vu la photo

Super boulot JC

Dis moi pour les j201 tu les sélectionnes ou tu ajustes simplement la valeur de la résistance de bias?

Mon ancien clone que j’ai vendu à un possesseur de l’originale me disais que mon clone avait moins de gain
(Ce qui ne lui déplaisait pas) pourtant tous les J201 étaient réglés aux alentours de 4,5v

Ah ouais!!!!
Et ben tu va voar!!!
Chui le genre de gars qui prends des photos de dedans de mes pédales, quand on me provoque!
Mais pas avant ce soir, chui au taf, là...



Merci!!
Perso, je remplace les deux résistances de 22K et la résistance de 16K du layout de TagBoard par des Trimpot 30K que j'ajuste pour avoir les 4.5V.

Et sinon ça se stack bien 2 tweed ? (je suis un peu dubitatif)
Avoir l'eq commune (même si c'est vrai que c'est malin le coup des dual ) ça doit pas mal limiter la polyvalence quand tu les stack ?

Le Vcc/2 c'est théorique pour le bias du drain, le mieux est d'avoir une originale et mesurer, on est souvent sur du 6v chez Wampler sur un des Q

Elles sont pas stackées, c'est soit l'une, soit l'autre, avec le footswitch gauche qui permet de passer de l'une à l'autre.

Intéressant, cette histoire de Bias, je vais regarder ça, car je mettais toujours 4.5V comme incon, moi...

EDIT:
Je viens de regarder sur le circuit de la ROG Azabache, qui est une "Tweed57-like" un peu dans l'esprit, et en effet, pour celle-ci, il est préconisé ~6V sur le premier JFET puis ~5V sur les suivants... Je vais tenter ça ce soir (en même temps que je ferais la photo! )

Ok donc c'est soit l'une soit l'autre pour 2 types de sons tweed différents, du coup je reviens sur l'eq commune qui limite pas mal quand même (c'est pas pour faire mon chieur hein )
