Photos de vos pédales DIY

Ahahah merci beaucoup les zamis
Comme dit Denis c’est un peu la loterie et je ne risquais pas grand chose avec un layout d’Alex
En plus le schéma est effectivement très proche de celui de la BEOD
En tout cas Ils sont superbes ses layouts

Mais ça fait super plaisir de vérifier un layout en prem’s
Sur Tagboard

Bon sinon j’ai commencé à regarder pour la mettre en boîte (125B) ça va être tendu comme un string, au poil de cul de morpion

Vous connaissez la chanson

Moi, perso, je n'en ai "verified" qu'un seul...
Le That Jam compressor, qui est en fait le Carl martin compressor limiter...
Et pareil, il était bon du premier coup! Sont forts les gars sur tagboard...

C’est clair qu’est qu’on ferait sans eux

Sinon j’aI un petit « double » boost Franco français que j’ai rétro engineered avec l’aide de Denis pour le layout qui n’est pas degueux si ça t’interesse

Super ! Pas mal l'explication de l'agencement des layout sur tagboard ! Mais ...question alacon de newbie... à quoi correspondent les point rouge dans un carré au pourtour également rouge sur le layout ?

les "perçages" sur le circuit pour ouvrir (pas avoir la continuité d un cote et de l autre )
regarde maintenant tu vas comprendre
cuts écrit sur le plan c'est ça

Yes ! Cool... je me disais bien qu'il fallait probablement couper certaines pistes ! Bon ben merci... c'est parti pour un montage Véro 😀

Geogeo68, où trouve tu les adaptateurs stp ?
Merci

Pour les smd?

Chez Musikding

https://www.musikding.de/Adapt(...)254_1

Super, merci

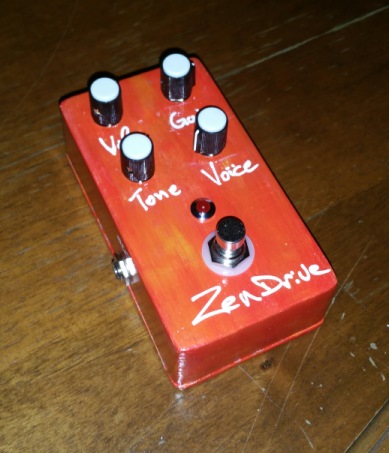

Et voilà ma première
Finition pas terrible mais elle marche bien

A si moi j’aime beaucoup bravo

En fait je me rends compte que la deco manuscrite plaît rarement à ses auteurs mais toujours aux autres
C’est sûrement parce que l’on n’aime rarement sont écriture je pense

Au hasard de mes recherche sur le net j'ai vu des techniques de gravures chimiques pas trop complexe à mettre en jeux, ils appellent ça le Etching et ca donne ce genre de chose :



Ca me plait beaucoup... Faut que j'essaie !!!
probablement sur le prochain montage... Une Skreddy Lunar Module....

ça s'appelle aussi " gravure à l'eau forte "

Oui j’aimerais bien tester aussi

Ça ce fait aussi électriquement sans produits chimiques

Sinon code promo -15% chez Tayda jusqu’au 9 novembre: « 15AMPS »

Je la trouve très chouette moi aussi ta zen 😉
Le virus du diy t'a mordu on dirait

Tu as essayé ?
