ça avance, enfin presque.

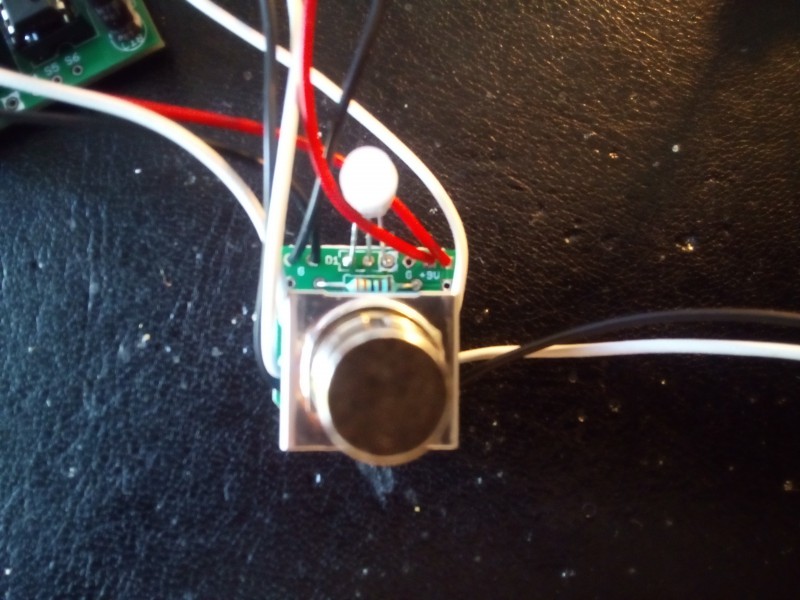

Maintenant la Led s'allume mais uniquement si je branche sur mon alimentation pédale, pas lorsque je met une pile (la pile est bonne).
La led change bien de couleur lorsque j'actionne le footswitch (rouge bypass, vert pedale actionnée)
Mais en bypass, silence absolue
Non bypassée, je n'ai qu du souffle et parasite pas de son

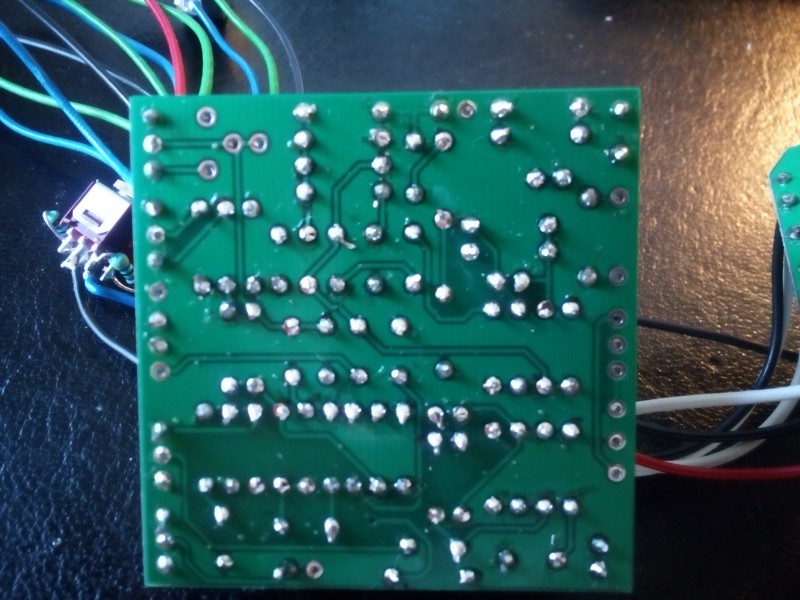

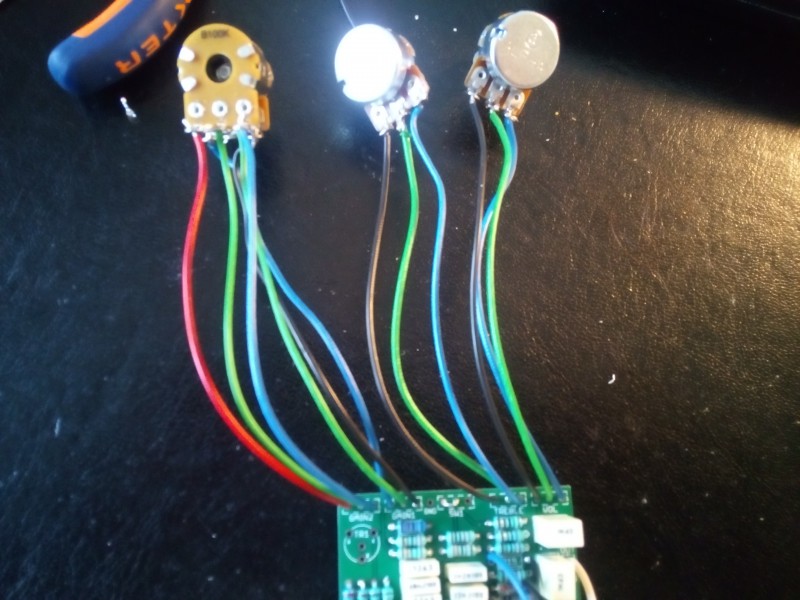

Balance des photos recto et verso de ton PCB... Revérifie ton câblage encore et encore... Les potentiomètres, le DPDT, etc... fait un test de continuité entre l'entrée et la sortie de ta pédale lorsqu'elle est désactivée pour voir si tu shunte bien le PCB...

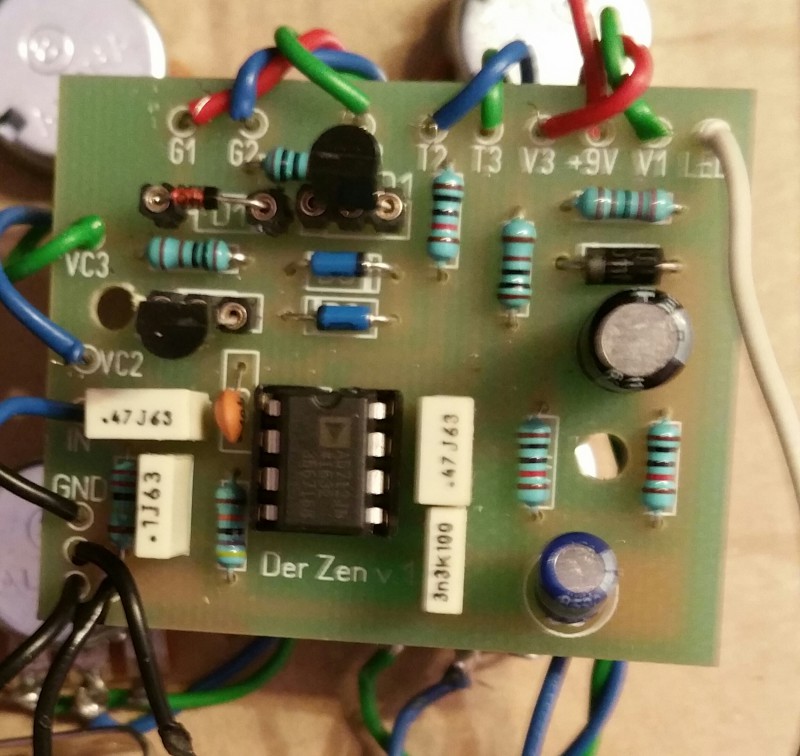

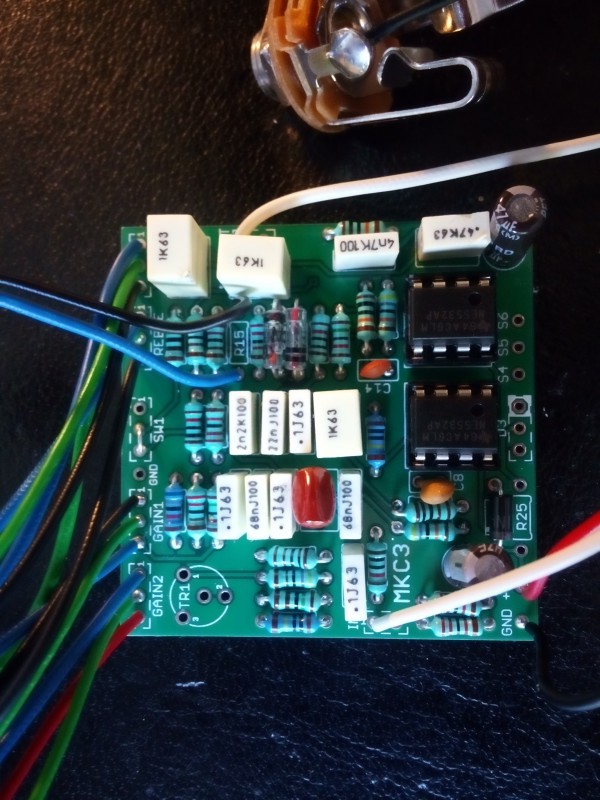

Vérifie également tous les composants si ils sont implantés correctement: sens des diodes, capas radiales, ICs, etc.
Comme ont dit souvent 99% des erreurs se retrouvent visuellement sans sortir l’artillerie Lourde

Vérifie tes jacks d’entree et de sortie. Si en by-pass t’as rien c’est là qu’est le problème. Je dirais même plutôt sur l’entrée.

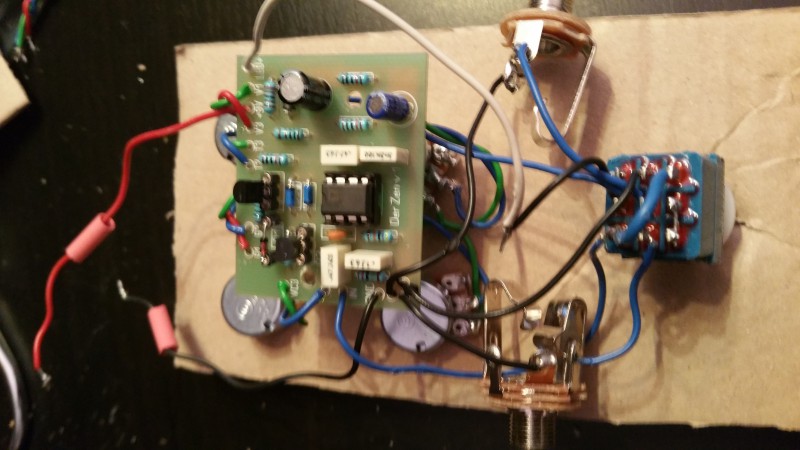

J'y suis depuis ce matin 9 heures, j'ai vérifié, revérifié, et je ne vois pas ou plus!!

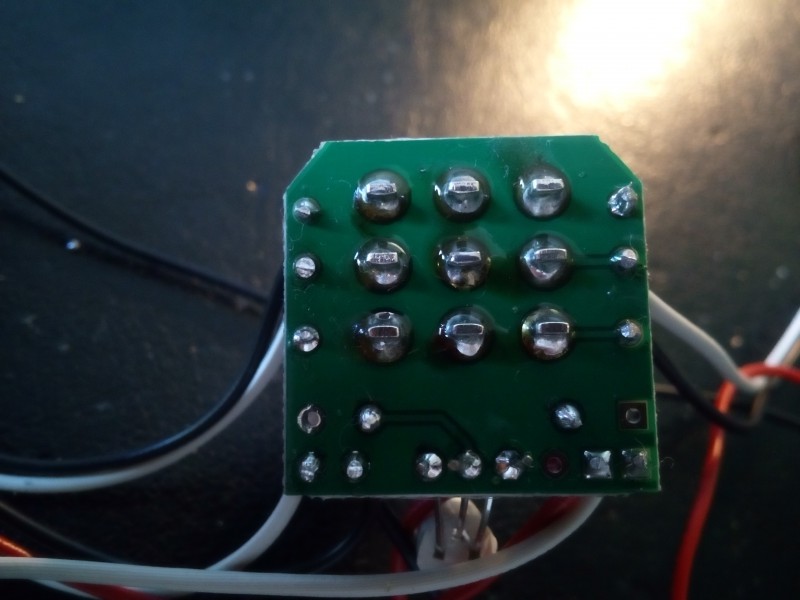

Si tu n'as pas de son en bypass c'est forcément que tu as soit un pb de câblage de ton 3pdt, soit un 3pdt qui ne fonctionne pas, soit une mise à la masse (le point chaud d'un de tes jacks qui touche le boitier par exemple, test de continuité à faire au multimètre).
Et tu as visiblement un pb de câblage au niveau de ton jack d'alim

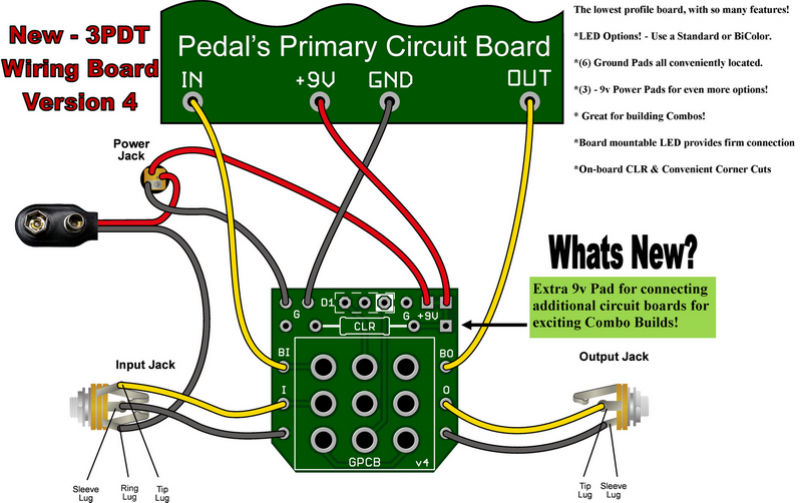

J'ai suivi ce schéma, mais effectrivement, lorsque je suis avec la pile la led ne s'allume pas.
J'ai par erreur fait se toucher le jack in et out et la led d'allume.

Pour la continuité, je ne sais pas comment la mesurer!

La continuité c'est une résistance nulle, donc soit en mode résistance et tu dois lire 0, soit ton multi a ce mode continuité auquel cas il bipe

En fait je vais attendre ton retour savoir si elle vaut le coup par rapport à la Barber

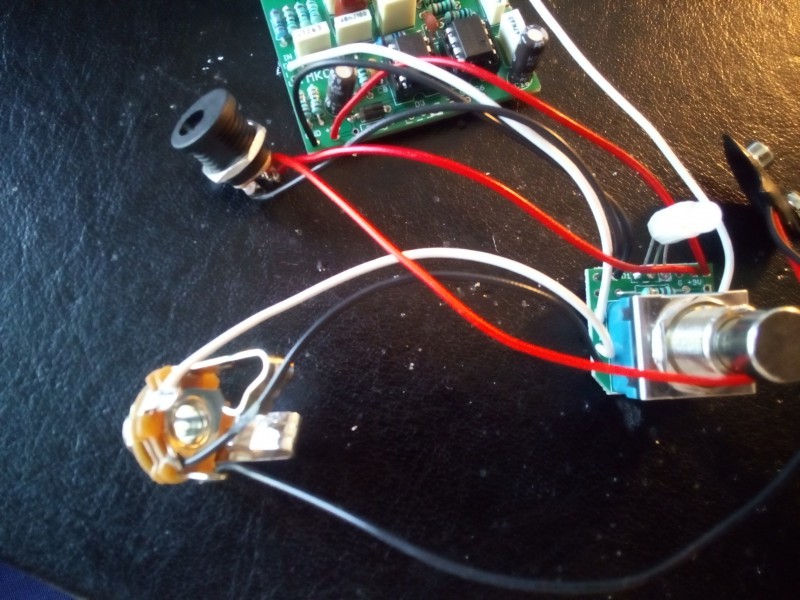

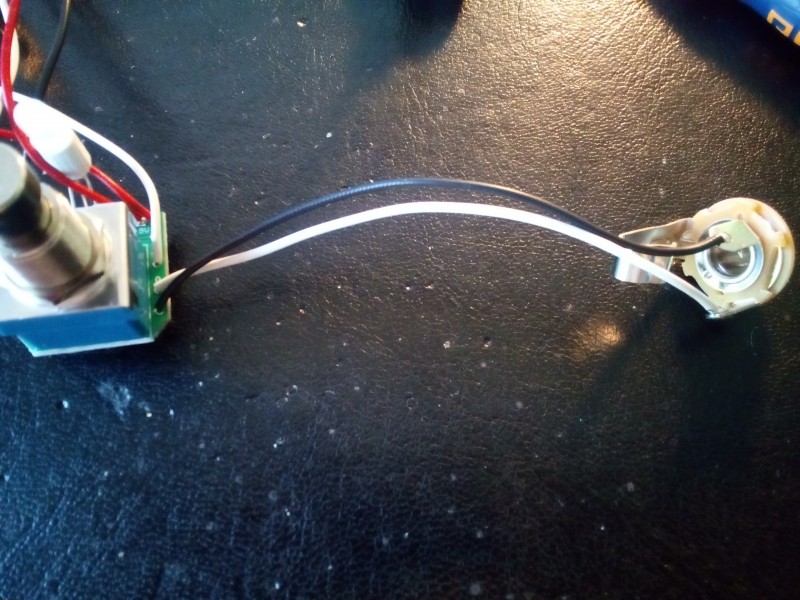

Voila, après avoir vérifier 10 fois le câblage de mes jacks, hé bien il a fallu attendre la 11 ème fois pour voir que j'avais inversé le tip avec le ring .

Donc maintenant la pile fonctionne

La pédale a poussé son premier cri hors du boitier et pas un souffle, pas un parasite...

Alors après un test vite fait avec des micro hig gain .
Le tone est super efficace.
Le volume à une plage "courte"

On est bien sur une pedale low gain.
Le mode ultra drive lui met un bon coup de pied au fesse.

Je trouve qu'il y a un air de TS en mode ultra drive.

Je suis rincé, lol, demain mise en boite et teste avec ma Lp que je récupère chez mon luthier.

Le boitier étant quasi prêt.... je me prépare à l'intégration... Avec une diode silicium mais facilement changeable en Ge maintenant

Je viens justement d’en parler avec un gars à qui j’ai vendu une CDD il y peu (version std avec potard mid)
Il a acheté Une dirty Shirley d’occase et l’a revendue direct le même jour
Il trouve qu’elle a trop de gain comparé à la CDD
Et préfère la mienne (désolé si ça fait prétentieux ce sont ses mots )
Mais selon lui pas moyen d’obtenir un léger crunch breakup ça envoie assez fort même en baissant le trimpot

Mais je vais quand même la tester

Qu'est ce que vous avez testé en matière de reverb ?

C'est bizarre ça sur la vidéo de PT on dirait qu'il y a clairement moyen d'avoir du low gain. D'ailleurs si c'est pour faire doublon avec la BE-OD...

Fandango comme reverb en DIYy'a rien qui m'a vraiment convaincu. Là je joue avec une box of hall que j'aime beaucoup, mais je trouve qu'elle boost un peu trop les aigus.
D'ailleurs j'imagine que ça doit pouvoir se corriger si un de nos spécialistes a une idée

Pareil que Denis, j'en ai testée deux ou trois, et boaf... rien de bien convaincant...
Toutes avec la brique BTDR Accutronic... et vraiment boaf boaf boaf...

Ca sonne pas comme une bonne pédale numérique... J'ai une strymon Bluesky, et là, c'est de la reverb! Mais bon, le prix pique un peu...

Ah... Vous confirmez mes doutes.. De ce que j'ai pu entendre ici et là c'etait vraiment pas terrible....
