Photos de vos pédales DIY

Hello ! Je vous pose une question rapide, je sais bien que c'est pas trop le sujet, mais comme tout le monde traîne par ici..

Voilà, sur mon Jamman vocal, pour arrêter la boucle, il faut appuyer 2 fois sur le switch. En jouant ce n'est pas très pratique. J'aimerais trouver un système pour ajouter un switch externe qui déclencherait 2 switchs rapprochés. Je pense à un système de relay, mais je ne saurais pas comment décaler un peu le relay dans le temps (quelques dizaines de ms)

Il y a peut-être un autre système auquel je n'ai pas pensé...

Et je sais que le Ditto vocal a un switch stop, mais mon Jamman est synchronisé à mon Jamman Solo xt pour ma guitare... Joyeux bordel

Bref si quelqu'un a une idée, n'importe laquelle, ce serait super !

Et pour revenir au sujet : Denis13, si c'est pour jouer chez toi, 3 footswitchs ça va sur un BB, mais si c'est pour de la scène, laisse tomber, c'est vraiment trop proche, 2 switchs sur un BB c'est bien. Mon humble avis bien sûr

Oui c'est pour une utilisation groupe, et avec d'autres pédales collées à côté.
Je pense effectivement que tu as raison et qu'il faut que je passe sur plus grand

Je ne peux pas t'aider sur ta question, aucune idée

J’imagine difficilement un troisième footswitch sur mon delay au format BB...

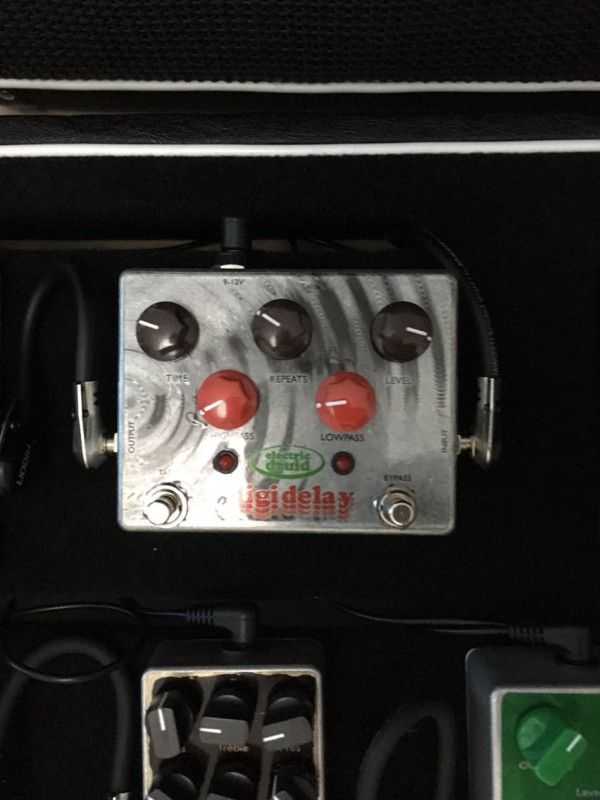

J’ai fini la pedale d’ailleurs... super content du résultat. Elle fait le boulot demandé, avec un délai jusqu’à 4s et est dotée d’un tap tempo.

Je regarderais par là à ta place... ça a l’air de pouvoir répondre à ta problématique.

https://www.sonelec-musique.co(...).html

Moi je ferais effectivement quelque chose de numérique, j'imagine que c'est un simple contact à déclencher.

Si tu es bien motivé pour faire cela et apprendre un peu à programmer du numérique, tu peux partir de mon Relay Bypass, et changer le code pour qu'il y ait 2 activations brèves du relay lors du clic plutôt qu'un changement d'état "permanent" ou "temporaire" :
http://www.coda-effects.fr/201(...).html

En gros, il faudrait modifier la partie du code "if changestate == 1", en y ajoutant quelque chose de ce style :
GP5 = 1; // relay on
sleep(40); // voir quel est le temps d'activation minimum
GP5 = 0; // fin du premier clic
sleep(100); // delay à ajouter en millisecondes (à expérimenter pour voir quel est le delai "minimum" qui simule le temps entre les clics
GP5 = 1;
sleep(40);
GP5 = 0; // fin du deuxième clic

Avec un NE555 y'a moyen de le faire.

Et un petit clone de BJFE honey bee🐝
Très bon ce petit overdrive

manulonch > oui j'ai pensé au 555 aussi, faudrait que je me penche sur la question.

Matt310 > Super lien, je vais potasser ça ! merci.

Benoi31 > J'étais justement sur ta page en train de regarder le code, ça a pas l'air si complexe que ça à approcher, en effet, c'est peut-être le plus simple.

Merci pour toutes les idées en tout cas ! Je vais me pencher sur le relay en premier je pense.
Pour l'instant j'ai déjà branché un footswitch Boss externe, plus facile à utiliser que le switch d'origine, surtout pour le double tap pour stopper.

geogeo > super look, j'adore !!

Bravo les gars !!!!
Moi je viens de finir un montage... et... Ca me fait une jolie pédale pour couper le son

c'est rare que ça marche du 1' coup.

Chouette ta déco!!!

+1 j adore

J'imagine bien... mais là je sèche niveau cablage DPDT input outpout, potentiomètre ca a l'air tous bon, le signal, le PCB semble bien alimenté (la led s'allume, lorsqu'elle n'est pas enclenché le signal passe).. j'en deduis que c'est sur le PCB.... Et là je ne sais pas faire.

C'est classique, le super circuit qui se transforme en Mute Box...
Mais j'ai TOUJOURS réussi à débugger, uniquement par un contrôle visuel...
Dans l'ordre:
- Vérifier que l'on a pas inversé Input et Output sur le 3PDT ou sur les jacks (un grand classique...)
- Vérifier la présence de tous les composants, en les comptant par catégories (Résistances, Capas Films, Capas Chimiques, diodes, CI, Transistors, ...) => du vécu, j'en ai déjà oublié un...
- Vérifier le bon positionnement des composants et que toutes les coupures de pistes soient présentes (sur VeroBoard, s'entends...)
- Vérifier la connection (continuité et position sur le board) des Potards et switchs.
- enfin, sortir la loupe (X3 ou X6) et contrôler le dessous du board pour chercher les liaisons interpistes indésirables.

Honnêtement, j'ai jamais eu besoin d'aller jusqu'à sortir l'audioProbe. Visuellement, on trouve toujours la connerie...
Au pire, poste une photo HD dessus et dessous, et on regarde!

Oui commence par la brancher dans l’autre sens. Ça m’est déjà arrivé...

Je reviens sur 2 sujets récents :

- Denis13 : pour placer 3 footswitch sur un boîtier, il existe le format BBDD (entre le 1590BB et le 1590DD) que j'avais trouvé de mémoire sur Benzaï. C'est quand même serré mais l'emprunte de la pédale reste raisonnable. Dimensions données pour : 146x120x38.

- Rocknrott : pour la PlexiTone, sur l'originale, les LED de clipping sont des LED cristal bleu (asymétrique 2+1 sur les premiers modèles puis symétrique 2+2 sur les modèles plus récents).
