Kit Montagne Tremolo

Je mesure 2.2k de résistance aux bornes de l'optocoupleur, c'est une valeur normale ?

Edit : pas de tension aux diverses pattes du LFO.

Si tu n'as aucun 5V il faut remonter à ton alim et voir si tu as bien tes 9V en entrée et 5V en sortie du régulateur 7805.

Lesquelles ? l'optocoupleur comme dit plus haut c'est tout le bloc, donc 4 pattes ! deux correspondent à la LED, d'un coté et les eux autres à la résistance variable (LDR). La LED comme son nom l'indique est une diode, donc tu dois avoir des mesures différentes selon le sens de branchement de ton multi. Pour la LDR, sans "lumière", la résistance doit être très forte plusieurs Mohms. J'en déduirais que tes 2.2k c'est coté LED...

Sépare les problèmes :

-1/ vérifier que le signal passe bien de SND vers RTN à travers le TL072 en enlevant l'opto et en mettant une résistance de quelques kohms à la place. Eventuellement, comme le LFO ne semble pas fonctionner, il te suffit de mettre la résistance en // sur les pattes de l'opto coté LDR!

si ça marche, passer à :

-2/ le LFO !

Si y'a pas de 5V sur le LFO j'irais direct voir l'alim qui est la partie la plus simple du circuit.

Merci à vous ! Je pense avoir identifié le problème. Un des régulateurs de tension, celui juste à côté de l'arrivée de l'alimentation ne sort pas les 5V attendus. Je n'ai pas de jus en sortie, alors que les 9V en entrée sont bien présents. Et il est brûlant au toucher. Pourtant, mes soudures ont l'air bien propres à cet endroit, et il est bien monté dans le bon sens... Un composant défectueux ?

il a dû se mettre en court-circuit... Enlève le, vérifie à l’ohmmètre qu'il n'y a pas de court-circuit en sortie (entre point du 5V et masse) et si ça te semble bon, remets un neuf !

De retour. Après avoir enlevé le régulateur, j'ai bien un court jus entre la sortie et la masse. Sauf que je ne sais pas retrouver le régulateur sur le schéma et que je galère donc à remonter en amont pour voir où j'ai deux soudures qui se touchent (je suppose que le court jus vient d'une erreur de ce type).

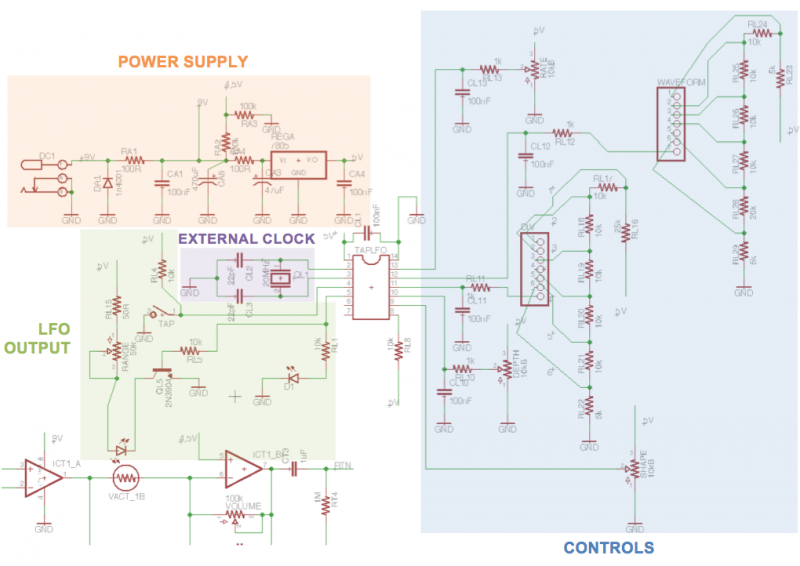

[quote="El Phaco"Sauf que je ne sais pas retrouver le régulateur sur le schéma [/quote]

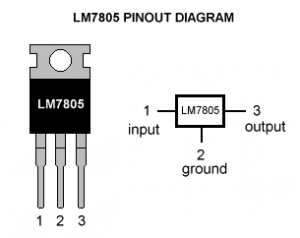

Dand la partie en orage, le rectangle à trois fils...

Merci. J'y avais pensé, mais comme il y a deux régulateurs dans le circuit et que je ne vois ce symbole qu'une fois sur le schéma, ça m'a fait douter.

J'ai testé tout ce que pouvais, dessoudé le socket du régulateur par sûreté, rien à faire, j'ai toujours une continuité entre la masse et la sortie 5V de l'emplacement du régulateur. Je ne comprends pas. Je vais finir par acheter celle d'Erix29...

Une continuité, cad un court-circuit, zéro ohm ? Ou bien une résistance de quelques centaine d'ohms, ce qui serait normal...

En effet, comme le dit Oldamp, le 5V permet d'alimenter le LFO, et les différent réglages qui sont juste des ponts diviseurs de tension entre 5V et la masse.
Tu as forcément une continuité entre le 5V et la masse, faut regarder si tu as une résistance très faible.

Ne t'inquiète pas, on va y arriver quand même.

J'espère... Mais non, il y a un souci quelque part : ça bipe en mode testeur de continuité (et un bip continu, pas le bip court que fait mon Fluke quand il y a une résistance). Et en mode ohmmètre, j'ai 0.2 ohms entre la masse et le 5V au niveau du régulateur.

Ah oui, là c'est court-circuit franc ! Enlève déjà tous les CI s'ils sont sur support et remesure.

Ca ne change rien.

Tu peux regarder rapidement du côté des condensateurs CA4 et CL1 dans un premier temps.
Côté potentiomètres je doute que tu sois arrivé à faire une seule soudure sur le 3 pins pour arriver à provoquer ce court circuit.
