Kit Montagne Tremolo

Ben voilà, tout est dans le titre. Le kit est monté, mais au moment du test précédant la mise en boîtier, pas de son et la led de tap tempo reste désespérément sombre...

Pour les infos importantes : j'ai bien du jus dans le circuit. La Led d'alim s'allume, le micro toggle pour le latch fonctionne normalement. Le signal dry passe normalement. Par contre, tout est coupé sitôt que j'allume l'effet, plus aucun signal ne passe et les différents potards n'ont aucun effet (par ex, ni plus ni moins de souffle en actionnant le potard de volume).

J'ai vérifié et refait les soudures qui me paraissaient déborder sur des pastilles voisines, et l'absence de tout signal me laisse à penser que ce n'est pas une simple erreur d'interversion de deux résistances. J'ai aussi bien sûr vérifié les sockets, leur sens et que le bon composant soit dans le socket correspondant. J'ai aussi mesuré la tension aux bornes de l'optocoupleur : j'ai 4.5V entre la LED et la photorésistance.

Si quelqu'un a une idée...

Tout d'abord j'ai cru à une faute de frappe "montagne" au lieu de "montage" ! Et à tout hasard j'ai fais une recherche sur montagne tremolo... Ben c'est touffu le truc ! Ça ne va pas être facile à déboguer, surtout sans schéma.... S'il y avait au moins un synoptique avec les blocs fonctionnels... Un pb dans les commutations à FET ?

ps : je n'ai pas vu de kit en vente sur le site...

ps2 : c'est dans l'onglet "réalisations" ! ben y a pu qu'à suivre le signal ! Sors l'oscillo !

https://www.coda-effects.fr/20(...).html

Merci Oldamp. je n'ai pas d'oscillo. Par contre, je devrais trouver de quoi me faire un audio probe.

bonne année , il me semble que benoit partage ses schémas
envoi un message privé ici je suis persuadé qu il te répondra

je lui ai envoyé un mail, mais le lien d'Oldamp devrait déjà m'aider. Et bonne année à tous !

Bon, je reviens donner quelques news. J'ai testé le circuit avec un audio probe. J'ai suivi le chemin du signal en partant de RT1. Quand j'arrive au niveau de CT2 et du potard de volume, le signal disparaît. J'en déduis que le problème se situe soit au niveau du TL072, soit au niveau de l'optocoupleur. J'ai bon ? Pour info, j'ai du signal sur une des pattes du TL072 (en haut à droite quand on regarde le circuit du côté où sont les leds), et sur une des pattes de l'optocoupleur (côté LDR). Une idée ? Je ne pense pas m'être trompé dans le sens de l'optocoupleur. Le brancher à l'envers pourrait le détruire ou ça va juste bloquer le signal (je pose la question avant de tenter des trucs stupides...) ?


Edit : un truc bizarre... Sur RT1, RT2 et RT3, j'ai bien du signal, mais à chaque fois sur une seule patte de chaque résistance ????


Edit 2 : j'ai aussi une continuité entre deux des pattes du socket du TL072 (puce enlevée bien sûr). Je ne sais pas si c'est normal, d'autant plus que visuellement les soudures ont l'air bien distinctes, sans point de contact.

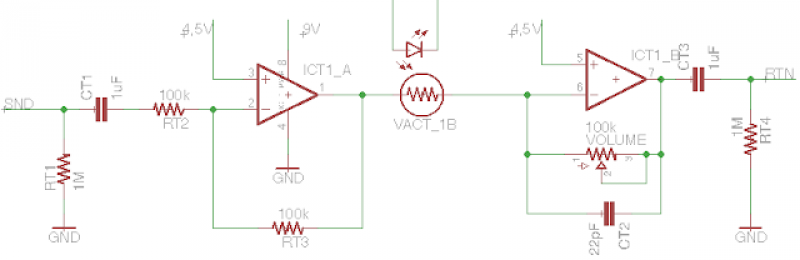

Pour te repérer, prends le point sur le TL072, ou l'encoche dans le socket si tu l'as enlevé et utilise les numéros suivants (l'encoche étant en haut sur le schéma)



Du coup d'après le circuit, tu devrais avoir :
- 4.5V sur 1 quand t'as pas de signal, moins quand t'as un signal entrant (TL072 monté, biensur)
- ton signal d'entrée sur 2 (tu peux tester la conductivité entre ce point et la résistance RT2 (des deux côtés pour voir 0k ou 100k)
- 4.5V sur 3 issus de ton alimentation
- continuité entre 4 et ta masse
- 9V sur 8
- 100k entre 1 et 2

Enfin, si tu mets la main sur un multimètre.


Après, si la LED du tap tempo ne s'allume pas, tu as un problème sur le circuit LFO, qui te cause peut être ta perte de signal (l'optocoupleur, s'il ne voit rien venir, il va te faire 50MOhms de résistance si c'est celui que je pense).

Tu devrais aussi regarder du côté du QL5 s'il a un signal qui arrive (si la led du tap tempo ne clignote pas, il ne devrait rien voir).
Et là on se penchera sur le LFO

J'ai un multi, bien sûr. Je zieute ça ce soir, merci.

P.S : à 10 jours près, je t'achetais le tien tout monté...

Attention, j'ai mis à jour le message, en regardant mieux le schéma de Benoit le problème vient peut-être côté LFO qui te bouffe le signal en te mettant la résistance de l'optocoupleur dans le noir.

edit : quand j'ai su que tu avais racheté le kit, je me suis dit que je pouvais vendre le mien.
Tu comptes pas monter une zendrive ? Je vais peut-être vendre un clone

Alors j'ai pris les mesures, tout me semble normal au niveau du TL072 (seul détail, je n'ai pas de baisse de tension en 1 avec du signal).

Et effectivement, le signal n'arrive pas à QL5... Ca viendrait donc du LFO ?

Si tu arrives à mesurer la résistance aux bornes du photocoupleur, je pense que c'est lui qui ne voit pas de lumière (la sortie du LFO est sensée allumer la LED du tap tempo, et en parallèle être amplifiée par QL5 pour alimenter la LED du photocoupleur).

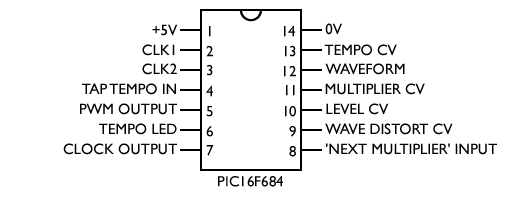

Si soucis à la sortie du LFO, tu peux vérifier quelques PINs.


Pin 1 : 5V
Pin 14 : liaison à la terre
Pin 4 : 5V, et 0V quand tu appuie sur le tap tempo
Pin 8 : reliée à RL8 qui est à 5V
Pin 13 : tension entre 0 et 5V qui varie en fonction du potentiomètre RATE
Pin 12 : Varie par pas entre 0 et 5V à chaque changement sur le switch rotatif Waveform
Pin 11 : Varie par pas entre 0 et 5V à chaque changement sur le switch rotatif Ratio
Pin 10 : Varie entre 0 et 5V en fonction du potentiomètre Depth
Pin 9 : Varie entre 0 et 5V en fonction du potentiomètre Symmetry

Je vais regarder comment le quartz est sensé se comporter.

Merci pour ton aide. Le photocoupleur, c'est bien la partie du composant opposée à la led ?

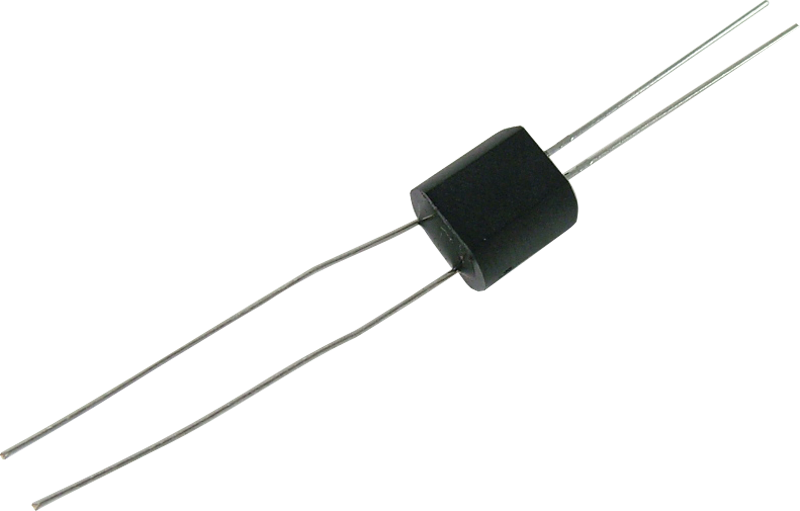

Ce composant à 4 pattes. C'est une led et une photorésistance noyés dans un composant.

Ok, c'est le composant dans son ensemble. Et donc je prends ma mesure côté photorésistance.

Je mesure 2.2k de résistance aux bornes de l'optocoupleur, c'est une valeur normale ?

Edit : pas de tension aux diverses pattes du LFO.
