Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
PiPiRoSe
benoi31 a écrit :
Outch tu es courageux ^^

CLR, ça veut dire "Current Limiting Resistor", c'est à dire la résistance qui gère l'intensité lumineuse de la LED


ca a l air d etre la resistance pour la led comme dit benoi31 puisque en serie avec la led
de memoire je mets des 2,2k ou environ biensur
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
coxy-ben
ok, merci !!

j'aurais du y penser !! une résistance en série avec la led d'état !!….


par contre, je vais partir sur un autre delay, celui de la photo plus haut est une usine a gaz….


je vais faire celui-là :

http://tagboardeffects.blogspo(...)-form
c'est l'jeu ma pauv' Lucette !


doc loco :
Bon, je suis un gros con. Une tanche. Un abruti. Un neuneu. Un Justin Bieber.
... non, quand meme pas Justin
... mais comment j'ai fait pour passer à côté d'Orange toutes ces années ???
yoyoma
  • yoyoma
  • Special Méga utilisateur
Tu peux chopper le PCB chez 1776effects du coup.

perso je trouve ça quand même beaucoup plus confortable, surtout si c'est ton premier essai. Là j'ai 3 montages sur plaque à bandes à débugger c'est l'enfer.
Rock garage parigot : http://theredriding.bandcamp.com/
coxy-ben
yoyoma a écrit :
Tu peux chopper le PCB chez 1776effects du coup.

perso je trouve ça quand même beaucoup plus confortable, surtout si c'est ton premier essai. Là j'ai 3 montages sur plaque à bandes à débugger c'est l'enfer.



c'est pas mon premier essai….

j'ai déjà fait le phase 90, la fix'd fuzz de black-out effect, des fuzz face, des muffs….

c'est l'jeu ma pauv' Lucette !


doc loco :
Bon, je suis un gros con. Une tanche. Un abruti. Un neuneu. Un Justin Bieber.
... non, quand meme pas Justin
... mais comment j'ai fait pour passer à côté d'Orange toutes ces années ???
benoi31
Moi je t'aurai conseillé pareil, le PCB est dispo pour cette pédale, et pas trop cher ( http://1776effects.com/?produc(...)delay ), donc c'est quand même bien plus confortable, tu auras beaucoup moins de risques d'erreurs ou de prise de tête.

Moi perso, le vero je ne m'en sert plus que pour tester des circuits que j'ai conçu moi même (et encore, je préfère souvent la breadboard).

Il y a trop de risque d'erreurs, et le câblage est souvent pénible je trouve
Fannysissy
Oui c'est vraiment une "pain in the ass" ces vero. Je les fuis comme la peste!

D'ailleurs quand j'ai vu la première suggestion, le premier truc qui m'a passé par la tête c'est : "ça marchera jamais, si ça marche pas du premier coup, personne ne pourra jamais débugger ça"

En tout cas quel que soit la méthode c'est cool, c'est un chouette projet!

Bonne réalisation
Boba7
  • Boba7
  • Custom Total utilisateur
Fannysissy a écrit :

D'ailleurs quand j'ai vu la première suggestion, le premier truc qui m'a passé par la tête c'est : "ça marchera jamais, si ça marche pas du premier coup, personne ne pourra jamais débugger ça"


Ah ah grave !

Vero je le garde pour des petits circuits, ou bien pour des circuits dont les pcbs dispo ne me conviennent pas.
J'ai une commande pour une ROG Supreaux (JHS Superbolt), et les seuls pcbs dispo ne sont pas pratiques pour des jacks sur le dessus, du coup ça me motive pour tout faire sur vero. Vu la taille du circuit, ça devrait aller.

Mais sinon c'est pcbs, c'est net !
yoyoma
  • yoyoma
  • Special Méga utilisateur
coxy-ben a écrit :
yoyoma a écrit :
Tu peux chopper le PCB chez 1776effects du coup.

perso je trouve ça quand même beaucoup plus confortable, surtout si c'est ton premier essai. Là j'ai 3 montages sur plaque à bandes à débugger c'est l'enfer.



c'est pas mon premier essai….

j'ai déjà fait le phase 90, la fix'd fuzz de black-out effect, des fuzz face, des muffs….



Hé hé j'ai rajouté le "si 'est ton premier essai" avant de poster, je me suis dit au cas où ;-)

Effectivement perso je me suis fait un buffer et une sagrado poblano en vero et ça fonctionne nickel, par contre j'ai une Rusty Box et une Fulltone bassdrive à débuguer, aucun son qui sort et je suis bien dégouté...

En tout cas je m'étais fait la multiplex echo et elle est vraiment bien, bon courage du coup!
Rock garage parigot : http://theredriding.bandcamp.com/
jack_vester
yoyoma a écrit :


Hé hé j'ai rajouté le "si 'est ton premier essai" avant de poster, je me suis dit au cas où ;-)

Effectivement perso je me suis fait un buffer et une sagrado poblano en vero et ça fonctionne nickel, par contre j'ai une Rusty Box et une Fulltone bassdrive à débuguer, aucun son qui sort et je suis bien dégouté...

En tout cas je m'étais fait la multiplex echo et elle est vraiment bien, bon courage du coup!


En effet, le debuggage, ça gave...
Mais j'ai remarqué une chose à chaque fois: 99.9% des pannes sont détectables à l'oeil, tout simplement, en faisant un bon contrôle visuel.
Les erreurs possibles sont:
- Une erreur sur les coupures et liaisons de la vero
- Une bavure de soudure entre deux pistes
- un composant monté au mauvais endroit (décalage d'un ou deux trous...)
- une mauvaise valeur de composant
- un composant monté à l'envers

Et tout ça peut -être trouvé visuellement assez rapidement avec de la méthode!
Une loupe X2 ou X4, c'est bien plus confortable, et on trouve très rapidement le petit défaut qui fait que rien ne marche...
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
benoi31
Citation:
Les erreurs possibles sont:
- Une erreur sur les coupures et liaisons de la vero
- Une bavure de soudure entre deux pistes
- un composant monté au mauvais endroit (décalage d'un ou deux trous...)
- une mauvaise valeur de composant
- un composant monté à l'envers


Grave !

Moi j'ai ma méthode (insupportablement longue, mais qui marche), qui consiste à prendre chaque composant, et à vérifier :
- sa valeur
- son emplacement
- les soudures
djf
  • djf
  • Special Cool utilisateur
  • #14890
  • Publié par
    djf
    le 07 Fév 2016, 01:27
Salut les gars moi je fais mes PCB moi même mais avec des films de photogravure faient par un Flasheur (films destinées à l'imprimerie !) L'insolation de ce film est tellement haute def que j'arrive à faire des pistes de moins de 2 /10ème d'épaisseur ! la méthode papier glacée au lazer n'apporte rien, et celle du typon transparent fait sur un copieur couleur non plus ! toute la qualité est grace à ce film ! la couche du film doit être sens serigraphie dans le sens de lecture et donc cette face de lecture contre la plaque présensibilisé et hope le tour est jouéé !!! Un pub de super super qualité ! ça limite les conneries de piste qui se touche, bavure ou micro rayure ! toute les pédales que j'ai fait (une vingtaine toi 25 ) marchent toute du premiers coup ! à condition que les composants soient bien placés… LOL

Franck… si vous voulez un PCB contacter moi en priver ! je vous ferai à prix coutant ! si vous avez le shéma… il y a 2 site super pour ça : tone pad et http://effectslayouts.blogspot(...).html ! Ya plein plein de truc et leur typon sont pas mal ! si vous les flasher !!!!

A votre dispo pour renseignement

Franck
benoi31
Sympa

Je te contacterai peut être un de ces 4 pour des répliques de Big Muff vintage !

De mon coté, j'ai commencé la programmation de PIC.... Utile mais hardcore, ça a l'air simple, mais entre la théorie et la pratique... Pas mal d'emmerdes

Sans compter le peu de ressources en français (il y en a, mais ce sont des sites hardcore des années 90), et en anglais on s'y perd très vite vu le nombre de possibilités (différents langages, logiciels pour coder, simuler...etc)...

Mais bon j'ai gravé mon premier chip, on verra si j'arrive à faire clignoter une LED

Si j'arrive à faire un truc cool (pour l'instant mon objectif c'est le "relay bypass"), je posterai surement un article sur le blog avec le code source.
DukeOfPrune
Mais y a des applications PIC en effets gratte ? Moi aussi j'aurais bien envie de me lancer, mais c'est surtout utile pour tout ce qui fonctionne avec un microcontrôleur, non ?

Sinon, pour revenir aux effets, j'ai tout un stock de FET dont je me demande s'ils pourraient convenir aux diverses applications qu'on trouve ici ou là avec des FET (par exemple, phaser, distos, etc.).

En fait (sans jeu de mots), j'ai deux modèles :
2N3966 (N-channel 4 broches dont 1 connectée au boîtier métal pour blindage)
2N5912 (N-channel - Boîtier métal contenant deux FET - 7 broches dont une connectée au boîtier)

J'ai les datasheet, on les trouve sur le web, mais je sais pas dans quelle mesure les caractéristiques de ces transos un peu spéciaux peuvent convenir à des applications courantes, par exemple en remplacement des J201. Je pensais notamment utiliser les doubles, qui sont probablement appariés, pour des effets chorus.

J'en ai une centaine de chaque modèle. Si quelqu'un ici connaît bien la théorie des FET (moi pas trop, j'ai tout oublié), je peux en poster quelques exemplaires.
benoi31
Youpi, ma LED clignote


Citation:
Mais y a des applications PIC en effets gratte ? Moi aussi j'aurais bien envie de me lancer, mais c'est surtout utile pour tout ce qui fonctionne avec un microcontrôleur, non ?


En fait oui, il y a énormément d'applications très intéressantes avec des PIC (ou autres microcontroleurs d'ailleurs), ça vaut le coup de les développer soit même.

Quelques exemples avec les exemples commerciaux qui vont avec :

- système de bypass avec des relais qui permet d'enlever les "pop" et d'utiliser des switchs sans clic (très utilisé, comme par exemple chez dr scientist). Ca permet aussi d'avoir une activation "temporaire" de l'effet. Je me suis orienté vers ce projet simple dans un premier temps.

- générateurs d'ondes qui remplacent les LFO analogiques et permettent de choisir la forme d'onde, d'avoir un tap tempo... (comme par exemple chez Chase Bliss Audio).

- tap tempo sur un delay (comme le chip taptation qui permet d'ajouter un tap tempo sur les delays à base de PT2399)

- systèmes de presets pour des pédales analogiques si on interface le PIC avec un chip de potentiomètre digital qui permet de récupérer les valeurs. (pas évident ça, j'en suis pas encore là !) - un exemple : http://embedded-lab.com/blog/h(...)ller/

Bref, plein de choses possibles qui permettent de combiner analogique et numérique, le tout dans un espace raisonnable.
De mon coté, je veux voir pour le relay bypass, ainsi qu'un système de preset qui pourrait s'ajouter dans certaines pédales de drive

A noter que c'est aussi une bonne solution pour protéger son temps de développement (contrairement à l'analogique qui peut être pompé...etc), puisque le code situé sur les chip peut être protégé.
Denis13
  • Denis13
  • Vintage Méga utilisateur
De mon côté quasi aucune erreur sur vero depuis que j'utilise cette méthode :

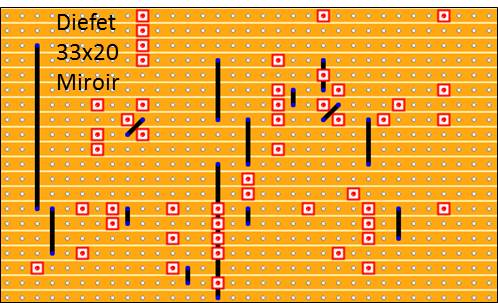

J'imprime à l'échelle le circuit passé en "miroir" sous paint shop pour le repérage des coupures de trace.

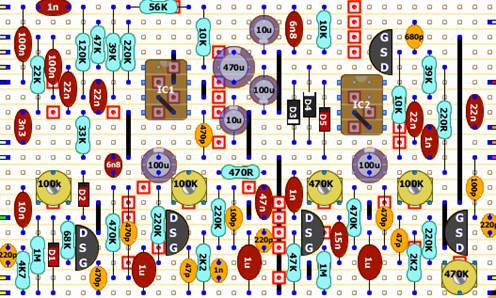

Exemple pour la diefet qui est un assez gros circuit


Ensuite avec un petit emporte pièce Ø3mm je mets un petit coup de maillet pour percer à chaque coupure.
Je superpose sur le circuit pré-découpé, je ne vois du coup apparaitre que les trous où faire les coupures. Je les repère au marqueur avant de passer le circuit à la perceuse à colonne foret 3.5mm. Petite vérification des coupures au multimètre ou la la loupe

Pareil avec le côté pile, je l'imprime à l'échelle sur du papier autocollant et je le colle sur le circuit (sans se tromper de sens pour qu'il corresponde aux coupures de traces).


Et voilà, plus aucun chance de se gourer d'emplacement, plus de prise de tête à compter les lignes et les colonnes, c'est comme un pcb (j'utilise un "lead" de multimètre pour percer le papier)

Quand le circuit est terminé, je passe dessous un cutter entre chaque piste pour vérifier qu'il n'y ait pas de pont de soudure.

Voilà au final c'est assez simple et depuis qu je fais ça plus une erreur avec les vero, même sur des gros circuits comme cette diefet par exemple

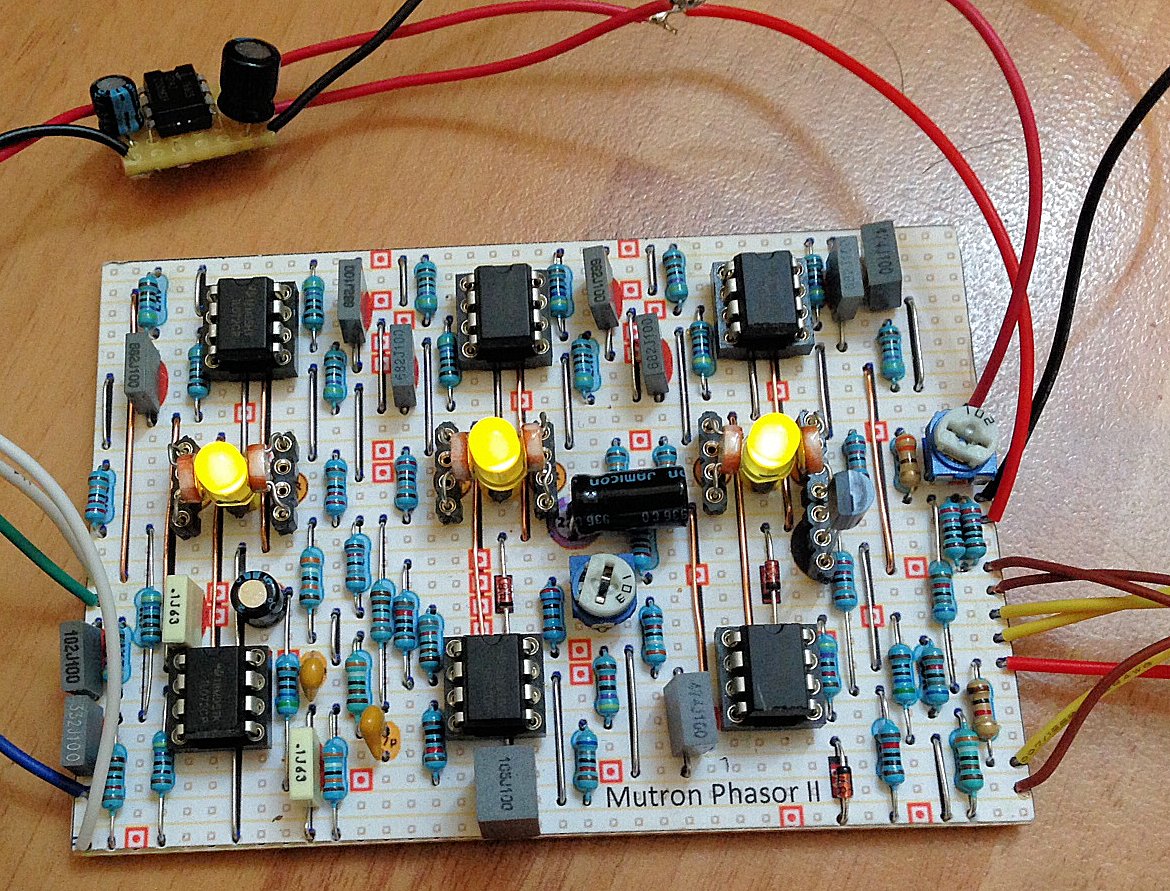

Par exemple sur la mutron, circuit encore plus gros que la diefet
DukeOfPrune
Bonne technique, effectivement. Dis c'est quoi les trois leds jaunes sur le mutron ? Des optocoupleurs ?

Et sinon, personne pour me dire ce que je peux faire de mes FETs ? (voir post plus haut)
