Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
Urgo
  • Urgo
  • Custom Cool utilisateur
benoi31 a écrit :
Je ne sais pas quel est ton niveau et si cela peut t'aider, mais j'avais fait cette petite liste de choses à checker en cas de problème ou pour débugguer :
http://codaeffects-fr.blogspot(...).html


Hey merci! Mon niveau est plutôt très bas mais suffisant pour comprendre ton billet qui ne demande pas vraiment de compréhension d'un schéma. A priori tout est ok sur ce que tu liste.

Au début j'avais câblé l'alim à l'envers et ça m'avais fait exploser un condo, est ce possible que ça m'ai endommagé quelque chose d'autre et que ça soit à l'origine de ces parasites?
Le topic de la boite à outils du guitariste: www.guitariste.com/forums/le-c(...).html
marclr17
Citation:
Gravure inversée

!!! quel boulot ! (et quel résultat magnifique)

Citation:
Peinture simple: couches de bombes et vernis

Etant petit joueur, je pense que je vais partir là dessus, sachant qu'en plus mon boitier est déjà pré-peint, ce sera donc plutot décoration / sérigraphie / décalcos ou un truc de ce genre
je pense à pré-imprimer des modifs via imp Laser, découper, coller, (vernir?)

Merci !!!
Urgo
  • Urgo
  • Custom Cool utilisateur
Comme promis des photos de mon montage :









Pour les fils j'ai utilisé le même code couleur que sur le layout hormis le rose et blanc que j'ai mis en vert et le vert que j'ai mis en rouge.
Le topic de la boite à outils du guitariste: www.guitariste.com/forums/le-c(...).html
mifl
  • mifl
  • Custom Top utilisateur
Hello
Reprend deja les soudures de tous les switch,potar,fiche jack,alim !!!!!!!
des fils verts du switch de ta derniere photo
Pas assez de soudure ( patte 4)
djf
  • djf
  • Special Cool utilisateur
  • #14614
  • Publié par
    djf
    le 03 Mai 2015, 15:05
Bonjour à tous…
est-ce que quelqu'un sait combien de millis ampère consomme une pédale ?
J'imagine quelles ne consomment pas toutes pareil mais prenant par exemple
ces 4 pédales…

-Box of rock (Zveix)
-Disto Mxr III
-Phaser 90 MXR
-Zombie chorus

Si quelqu'un peut m'aider cela m'aiderait à faire le choix de mon transfo !

Franck
marigold
De mémoire la phase 90 c'est en dessous de 10 mA et la Zvex pareil !
A vendre :
Les paul de 2008
Firebird non-reverse
djf
  • djf
  • Special Cool utilisateur
  • #14616
  • Publié par
    djf
    le 03 Mai 2015, 17:32
marigold a écrit :
De mémoire la phase 90 c'est en dessous de 10 mA et la Zvex pareil !


Merci pour cette réponse rapide,

Mais c'est rien 10 ma ! je m'attendais à plus…
C'est plutôt une bonne nouvelle pour le choix de mes allimes !

Donc au pire, un transfo de 9V 500 me suffirait pour alimenter 10 pédales ?
d'autant que je ne les enclanche pas toute en même temps !

Franck
Sir Hilary
tu veux faire quoi exactement avec ton transfo?
marclr17
Bonjour à tous,
il y a quelques temps je vous avais demandé conseil pour le montage d'une pédale footswitch simple. Vous m'aviez conseillé Banzai music, choix judicieux.

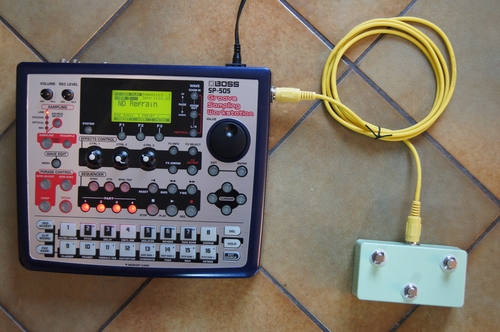

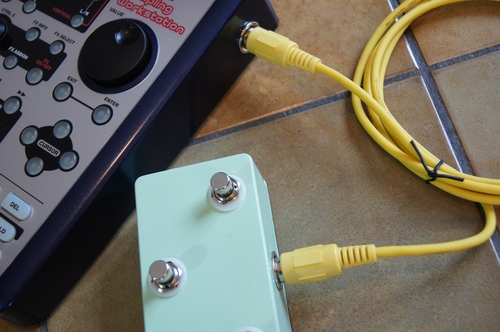

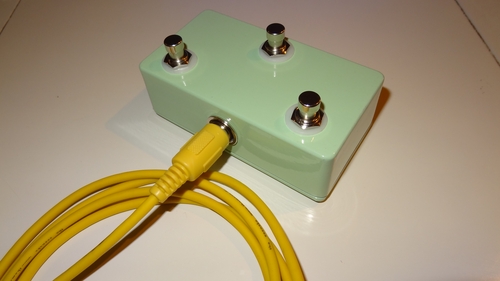

Elle est finie, la voici :







Voici les détails du montage :
http://fr.audiofanzine.com/sam(...).html

Le boitier banzai music est de qualité, la peinture est propre et la couleur jolie.
marclr17
J'ai utilisé deux prises DIN car j'avais besoin de 5 connecteurs, rien à voir avec le format midi.
Merci à tous pour vos conseils.
djf
  • djf
  • Special Cool utilisateur
  • #14620
  • Publié par
    djf
    le 03 Mai 2015, 20:03
Sir Hilary a écrit :
tu veux faire quoi exactement avec ton transfo?



J'ai des vieux transfos 9V de récup !
Le problème était que ne sachant pas combien consommait une pédale je ne
savait pas si par exemple un 250 ma suffisait pour alimenter 4 pédales…
Visiblement si c'est largement suffisant !

pour être plus précis, j'ai fait ce bloc de 4 pédales
voir ici :
https://imageshack.com/a/6NXz/1
Et je voulais savoir quelle puissance minimum en "ma" il fallait !

Franck
benoi31
marclr17 a écrit :
Bonjour à tous,
il y a quelques temps je vous avais demandé conseil pour le montage d'une pédale footswitch simple. Vous m'aviez conseillé Banzai music, choix judicieux.

Elle est finie, la voici :







Voici les détails du montage :
http://fr.audiofanzine.com/sam(...).html

Le boitier banzai music est de qualité, la peinture est propre et la couleur jolie.


Super !
Très belle réalisation,
Pression au moment de souder sur la carte?
marclr17
Merci Benoit !
En fait, sans ta page : http://www.coda-effects.fr/201(...).html je n'aurais pas pu faire ce montage, car je n'avais rien compris aux différents types d'inter; encore bravo pour ton site !!!

Oui, un peu la pression pour souder directement sur la carte, surtout que ça n'a pas marché du premier coup, mais bon ça faisait un bon exo de bidouillage avec les enfants/ados, c'est assez sympa à faire et didactique, et puis j'avais fait ceci avant : http://fr.audiofanzine.com/rac(...).html donc j'étais un peu chaud.
Ça m'a permis de tester une station de soudure toute neuve, c'est quand même autre chose que mon vieux fer...

Du coup ça m'a donné envie de faire un peu de DIY. Il y aurait une bonne pédale de Tremolo avec pas mal de paramètres, en kit en vente quelque part ?
Merci
benoi31
Merci pour les compliments !

Pour le tremolo, la meilleure disponible pour moi est le Twin Peaks tremolo de David Rolo :
http://www.davidrolo.com/effec(...)molo/ qui a vraiment plein plein d'options (forme de l'onde, subdivision rythmique...etc) et un tap tempo !
Cependant, David (qui parle français) ne produit plus le circuit imprimé à l'heure actuelle, cependant si on est plusieurs à lui demander, ça pourrait le faire (je suis déjà sur liste d'attente de mon coté).
Si ça te tente, envoie lui un mail

Sinon, 1776 effects produit le cardinal qui a l'air sympa aussi mais plus limité : volume, depth, rate et wave
http://1776effects.com/?produc(...)emolo
Il est aussi plus simple à réaliser je pense !
marclr17
et voila, mail envoyé !
j'espère que ce sera possible...
Visualdistortion
Yo les amis, je suis en train de fabriquer un switch pour mon Sunn Beta Bass que j'ai acquis il y'a peu de temps. J'ai trouvé les schémas etc, pas de soucis spécial pour câbler, mais c'est juste la référence des diodes qui m'embêtent: 1N458. Vous pensez que je peux trouver une alternative.

Sur ce lien, on peut trouver le schéma:
http://sunnforum.ampage.org/sd(...).html

Dans un autre topic, un mec dit ça:
1N914, 1N4148, 1N4152, 1N4001...4007. Virtually any silicon diode.

Vous en pensez quoi?
Merci
