Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
Invité
chocopunx a écrit :
Hey les DIYers. Auriez-vous un schéma à me conseiller pour un octaver down et un octaver up, mais clean, sans disto intégrée. Juste un Oct Down et un Oct Up ?


Je suis en train d'en faire fabriquer un par un forumeur, 2 octaves down et un up, basé sur le schéma de la Pearl OC-07.

Il s'avère qu'on est sur du complexe apparemment, non faisable sur veroboard, donc il paraît difficile de réaliser ça si tu veux un prix plancher.

Dans mon cas, le besoin de contrôler le déclenchement de chaque octave séparément aux footswitches, et l'envie de custom, fait que le prix n'est pas bloquant.

Et puis quand on voit les tarifs du matos industriel, tout est relatif pour du sur mesure!
stege106 a écrit :
petite question en passant...tes Veroboards , c'est toi qui les peint où c'est d'origine ? j'ai cherché, mais j'en ai pas trouvé...


Bonjour, oui c'est geogeo68 qui les peint en rouge à la main
C'est vrai que c'est sympa
Erix29
  • Erix29
  • Custom Cool utilisateur
Un boost.

C'est vrai que les Fuzz Face manquent de volume en sortie à moins de le mettre à fond (et faut pas hésiter d'ailleurs).
Après, j'utilise pas mal les miennes avec un Secret Preamp derrière (preamp echoplex) et les deux se complètent bien.
Kasaba
  • Kasaba
  • Special Top utilisateur
Salut
Je viens d'acheter le tremolo d'harley benton
il possède deux boutons : intensity et rate
avez vous un bon schema pour que je suis le modifié et l'amélioré ?

merci à vous ?
Pédales fabriquée à  la main
wahmi
  • wahmi
  • Custom Méga utilisateur
Lobster Johnson a écrit :
Après une pause plus ou moins longue, je me remet au DIY... et encore une question:

Avez-vous une suggestion pour obtenir un volume de sortie plus élevé sur cette Sunface BC108 svp?

http://tagboardeffects.blogspo(...).html

Merci d'avance!


toujours avec un métro de retard, mais le bidouillage de fuzz étant le plus simple pour commencer ça servira à d'autres.

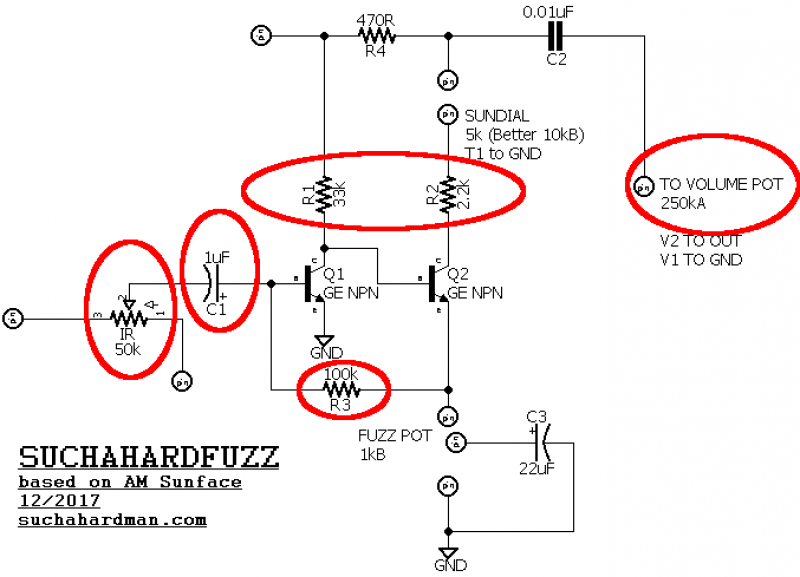

J'ai entouré un rouge les pistes à travailler:

-supprimer le trimmer en entrée.
-changer la valeur du condensateur de liaison à l'entrée.
-changer une des résistances de feedback entourées pour mettre un contrôle de gain entre les 2 transistors ( la deuxième de préférence = 2,2K). C'est pratique pour laisser le volume de sortie à fond et jouer sur le gain.
-changer la valeur du potentiomètre de sortie.

sunface
Lutter contre Biosmog est une lutte finale.
corto30
mmm.. curieux d'entendre le son qui en sort...
Nutrisco et Extinguo
stege106
avec la masse reliée en entrée pourquoi pas.
Kasaba
  • Kasaba
  • Special Top utilisateur
Petit travail du jour sur un boost Thunderpuss de Madbean Pedals.

https://image.noelshack.com/fi(...)7.png

En gros mon travail, changer les valeurs US par des valeurs EU.

Il me manque à placer :

l'input et l'output
+ recalibrer la taille de tout les composants

Pédales fabriquée à  la main
oldamp
  • oldamp
  • Vintage Méga utilisateur
Kasaba a écrit :


changer les valeurs US par des valeurs EU.





? ? ? ?
corto30
oldamp a écrit :
Kasaba a écrit :


changer les valeurs US par des valeurs EU.





? ? ? ?



bin sont pénibles les ricains avec leurs resistances en inches et leurs condos en oz
Nutrisco et Extinguo
Kasaba
  • Kasaba
  • Special Top utilisateur
1) Je ne suis pas pro, je ne sais pas pourquoi j'ai cette étiquette



2) Sur le logiciel EasyEDA, j'ai des valeurs US et Europe, dans le doute je met les valeurs EU

3) Pour les embrasses jack, j'utilise juste les PIN(P) du logiciel
Pédales fabriquée à  la main
Lao
  • Lao
  • Vintage Top utilisateur
  • #15583
  • Publié par
    Lao
    le 02 Janv 2021, 15:28
Kasaba a écrit :
1) Je ne suis pas pro, je ne sais pas pourquoi j'ai cette étiquette
Ah ? Merci ! c'est rassurant.
balou
  • balou
  • Vintage Total utilisateur
    ModérateurModérateur
Kasaba a écrit :
1) Je ne suis pas pro, je ne sais pas pourquoi j'ai cette étiquette


Peut-être parce que tu en aurais fait la demande...

Modérateur en grève. Vous pouvez déconner plein pot, je ne bougerai pas le petit doigt.
Kasaba
  • Kasaba
  • Special Top utilisateur
balou a écrit :
Kasaba a écrit :
1) Je ne suis pas pro, je ne sais pas pourquoi j'ai cette étiquette


Peut-être parce que tu en aurais fait la demande...



Je me suis sans doute gourée
Des fois, on envoi des emails bizarre
Pédales fabriquée à  la main
