Fabriquer sa pédale d'effet pour guitare

Rappel du dernier message de la page précédente :
jack_vester
Maxcreed a écrit :
Je viens de finir une Musikding Das Face 69er !

Pas mal du tout même si les potards de contour et de bias sont assez particuliers quand on découvre...

Je suis uber content car la pédale ne buzze pas par contre le 3PDT est défectueux, la pédale ne se coupe que lorsque j'ai le pied dessus... Et il va me falloir changer de boîtier car l'actuel est un peu juste et j'ai percé les pots trop près les uns des autres donc je peux plus mettre les boutons...

Espérons que ça se passe sans encombre !

Autrement l'effet Fuzz se comporte bien même si je m'attendais à un poil plus réactif au volume de gratte...

Il faudra aussi que je vois si en inversant les transistors ça ne sonne pas mieux !

Voilà !


Ca ne serais pas un momentary, ton 3PDT???
ET plutôt que de changer de boitier, changer de bouton??? genre "Mini Curlknob".

Pour les transistors, tu met celui avec le Hfe le plus faible en premier!
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
Maxcreed
Le 3pommedeterre est celui vendu avec le kit... Je sais que beaucoup se sont plaints de switchs défectueux...

Ca ne me coûte rien de le changer car j'en ai encore un de stock. C'est juste fastidieux quoi...

Pour le boïtier, comment dire... Même si chaque câble est bien à sa place, ils sont un poil longs et ça fait un peu plat de pâte je trouve (mais sans le côté fouilli).

En même temps... Les boutons Mini Curlknob... C'est pas con du tout...

C'est très juste pour bien mettre le pcb sans qu'il soit légèrement comprimé.

Pour les transistors, j'aurais dû bien les repérer car les valeurs ne sont pas indiquées dessus...

Au pire j'échange et je vois le résultat.

Merci pour ton retour.
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Hauts-Parleurs Splawn Small-Block 55 - Eminence comme neufs :
https://www.guitariste.com/for(...).html
Maxcreed
Aaarf non... Je n'ai pas le petit socket exprès.

Mais le fait de pouvoir mettre des knobs vraiment plus petits me fait réfléchir à garder le boitier actuel (même si j'ai commandé le grand frère du coup...).

Ce soir, je vais changer le switch et voir si je peux un peu mieux réorganiser tout ça.

Tester en inversant les transistors (ça risque rien de toute façon ?).

Dernière question de noob intégral mais le petit trimpot permet de régler le bias des transistors c'est ça ?
Le potard de Bias permet donc d'affiner ce premier réglage ?

Merci !
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Hauts-Parleurs Splawn Small-Block 55 - Eminence comme neufs :
https://www.guitariste.com/for(...).html
Boba7
  • Boba7
  • Custom Total utilisateur
De mémoire sur la 69 le potard de Bias n'a rien à voir avec le bias, il s'agit du niveau d'entrée dans le circuit.

Sur tagboard tu peux trouver un petit montage pour tester des transistors au germanium. Il faut un simple multimetre (sans fonction hfe) et une calculette ! Tres pratique.
Maxcreed
Je vais voir ça ! Merci !
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Hauts-Parleurs Splawn Small-Block 55 - Eminence comme neufs :
https://www.guitariste.com/for(...).html
Maxcreed
Dans le cas où les deux transistors seraient inversés, cela se traduit comment d'un point de vue sonore ?
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Hauts-Parleurs Splawn Small-Block 55 - Eminence comme neufs :
https://www.guitariste.com/for(...).html
kyutyu
  • kyutyu
  • Special Ultra utilisateur
Hop, je remonte mon message, si quelqu'un a une idée de pistes de débuggage, je suis preneur


kyutyu a écrit :
Hop, avec un peu de retard, voici les photos du circuit de la TS9 musikding que j'essaie de monter.

J'ai repris les soudures mais j'ai toujours ce buzz qui augmente avec le volume. Après reprise des soudures, la perte de niveau que je constatais par rapport au clean de l'ampli est moins importante.

http://imagesia.com/20161008-1(...)1arti

http://imagesia.com/20161008-1(...)1arv3
Maxcreed
Maxcreed a écrit :
Dans le cas où les deux transistors seraient inversés, cela se traduit comment d'un point de vue sonore ?


J'ai ma réponse !

Je viens d'intervertir les deux transistors et c'est nettement mieux !!!

Pour le reste cette pédale sonne vraiment très bien. Sur un Plexi elle est absolument parfaite et se marie parfaitement au grain de l'ampli.

Seule ça marche bien quand même. Comme nombre de Fuzz c'est un peu sec mais en tripatouillant un peu le contour et le bias on arrive tout de même à de bons résultats, surtout sur le micro neck.

Quelques points tout de même :

- le son s'écrase un peu lorsque je joue vraiment gras sur les cordes graves
- le réglage de contour à fond donne quelque chose de pas terrible terrible
- elle est bien plus efficace avec les Les Paul qu'avec la Strat
- elle réagit superbement bien au jeu au volume.

Je serais curieux d'essayer avec d'autres transistors de ce fait ![/quote]
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Hauts-Parleurs Splawn Small-Block 55 - Eminence comme neufs :
https://www.guitariste.com/for(...).html
Boba7
  • Boba7
  • Custom Total utilisateur
kyutyu > Difficile à dire... Parfois ça peut être les sockets des transistors qui n'assurent pas un bon contact, auquel cas il suffit de les souder aux sockets directement.

Désolé de te dire ça comme ça, mais tes soudures n'inspirent pas confiance, je ne sais pas ce que tu utilises, mais l'aspect des soudures est un peu... étrange. Bizarrement mat.

Tout est bien relié à la masse ? input, output et dc jacks, 3pdt, pcb ?

Faudrait faire des relevé au multimètre sinon.


Maxcreed > Nice !
Sur la Fuzz Face 5 potards que j'ai faite il y a peu, il y avait un réglage de basse qui selon moi était absolument nécessaire sur ce genre de circuit. Tu peux regarder chez aionelectronics le schéma qu'ils utilisent.
mifl
  • mifl
  • Custom Top utilisateur
Hello
Reprend toutes les soudures avec de l'étain / plomb
Ton fer a quelle puissance ?
Elles sont vraiment pas belle
Et coupe a ras le restant des composants
Maxcreed
Boba7 a écrit :
Maxcreed > Nice !
Sur la Fuzz Face 5 potards que j'ai faite il y a peu, il y avait un réglage de basse qui selon moi était absolument nécessaire sur ce genre de circuit. Tu peux regarder chez aionelectronics le schéma qu'ils utilisent.


Pas bête oui. C'est plus pour limiter les basses lors des gros sons bien dégueulis ?

Non mais elle me plaît telle quelle, si en plus ça semble normal, ça me va.

Le mieux est l'ennemi du bien ! Je suis déjà content qu'elle ne buzze pas et qu'elle ne souffle pas.

Par contre, je pense que je testerai d'autres transistors dedans !

Quelques petites tofs pour finir :

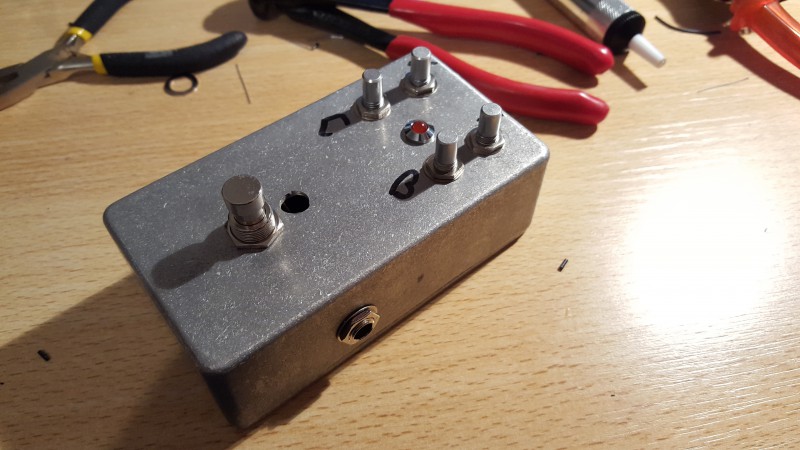

Légers soucis de perçage...


Notez les deux trous pour la led...

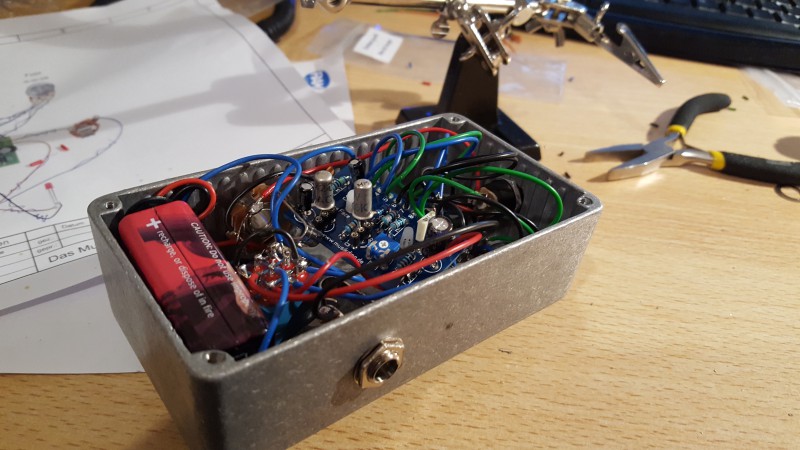

L'intérieur, moins bordélique en vrai.

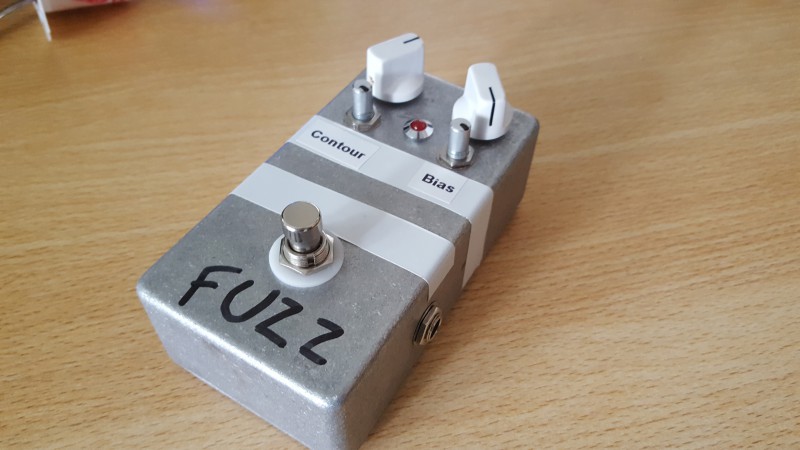

Après changement du switch défectueux et organisation de l'intérieur.

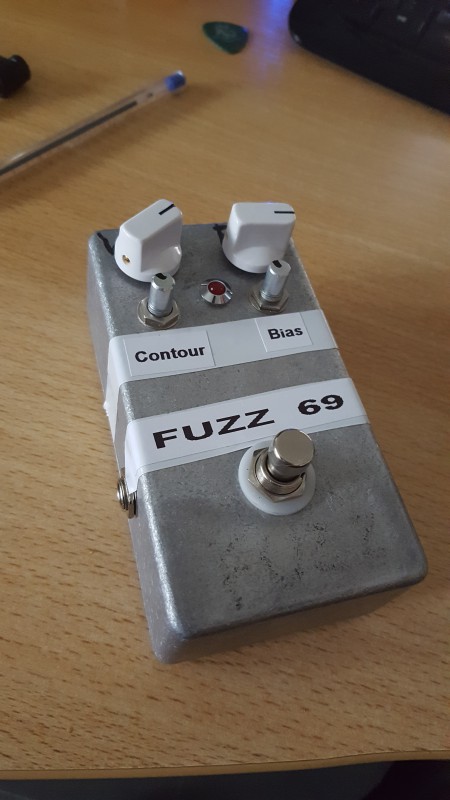

Après étiquettage !


Notez ce design d'un rare raffinement !
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Hauts-Parleurs Splawn Small-Block 55 - Eminence comme neufs :
https://www.guitariste.com/for(...).html
Boba7
  • Boba7
  • Custom Total utilisateur
Maxcreed a écrit :

Notez ce design d'un rare raffinement !


J'adore, ca me rappelle mes premières !
Maxcreed
Tankyou !

Je me dis qu'un effet rouillé vieilli lui irait pas mal...
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Hauts-Parleurs Splawn Small-Block 55 - Eminence comme neufs :
https://www.guitariste.com/for(...).html
chocopunx
@Kyutyu : Oui c'est vrai les les soudures sont bien crades quand même, et toutes ces bavures... t'as fait ça au chalumeau?
Blague à part, on dirait que tu as aussi des soudures qui se touchent entre elles. Ca peut ne pas être grave si elles sont censées être en contact, mais dans le cas contraire forcément ç pose problème...

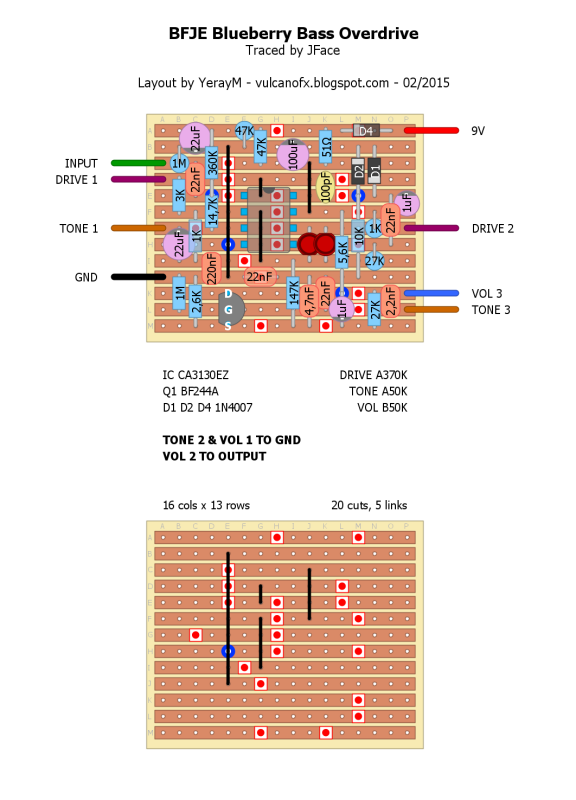

J'ai une petite question sur ce montage, une OD Bass BJFE BlueBerry
Le potard Drive est censé être un 370k... donc j'ai pas ça, introuvable sur Musikding... pour le remplacer il faut partir sur du 500k ou plutôt du 250k?
Je n'avais qu'un 500k sous la main, et le comportement est bizarre, mais je sais pas si ça vient de là...
Lobster Johnson
Savez-vous si il est possible d’aisément inclure les composants d'une Tone Bender Mk2 dans un boitier de type 1590a?

Pour les détails, pas de pile (alim externe) et, si il le faut, deux potards de 9mm.
