Construire un pedalboard

est ce que quelqu'un a déjà vu une réalisation DIY en profilé alu, j'en ai vu à leroy merlin avec des embouts d'assemblage en plastique ca doit le faire mais niveau cout je suis pas sur que ce soit intéressant.......

Bonsoir,

J'ai construit un petit pedalboard il y a quelques temps, histoire de mettre mes 2 pédales ainsi que mon footswitch dessus. Je compte acheter une nouvelle pédale de delay (le behringer dd600, en plastique je sais mais le son est sympa pour le prix et il fait tap tempo) ainsi qu'un tap tempo que je vais construire.

Ce que je viens demander ici, c'est que je compte mettre 3 prises jacks directement sur le PB afin de brancher directement sur celui-ci, j'ai commandé 3 de ces prises : http://www.musikding.de/63mm-S(...)kable

Vous pensez qu'il n'y aura aucun bruit parasite avec ceux-ci ? Je viens surtout vous demander si quelqu'un a déjà branché des câbles dessus et voir si c'est possible de me montrer le schéma pour souder tout ça :p

Merci d'avance et bonne soirée

C'est des copies de neutrik non ?

Oui je crois bien, sauf qu'il n'y a pas de rondelle rouge sur la vis à droite comme sur les neutrik.

Je songe à passer mes modulations dans la boucle d'effet de l'ampli (actuellement j'ai sur mon pedalboard une dizaine de pédales en série pré-ampli). Du coup pour simplifier mes branchements, j'aurais besoin de conseils :
- Je pense mettre une patchbox 4 voies (guitare > in effets façade, out effets façade > in ampli, send ampli > in modulations et out modulation > return). Avez-vous d'autres suggestions que loop-master (J'élimine le DIY, j'ai pas l'outillage ni les compétences) ?
- Pour le câblage entre pedalboard et ampli (trois câcbles jack/jack mono + 1 jack/jack stereo pour le footswitch), y a t-il une solution peu onéreuse autre que de mettre du gaffer autour des jacks mono ? Je pense à un pedalsnake, mais ça grimpe vite en terme de tarif.

Je cherche un oedal board avec alim qui prendrait en charge le 9.le 18 et le 16 volts.
Suis je bon pour la bricole ou pour l alim séparée?

Sur un pedalboard il te faut toujours une alim... l'idéal c'est voodoo lab, je saurai pas te conseiller pour en fabriquer une.

Salut à tous

Voici le pedalboard que je me suis construit (planche de bois aggloméré de 10 peinte en noir)





J'ai voulu faire ça compact en intégrant tout: je branche ma gratte à l'entrée et ressort sur l'ampli avec 2 sorties; je me suis bricolé une A/B box pour pouvoir faire 2 boucles, une avec mes pédales et les effets de mon ampli et une avec mon multi-effet. Les 2 sorties sont reliées à l'ampli avec un jack en Y.
Pour ce qui est de l'alim, je l'ai intégrée en récupérant le transfo d'une ancienne alim 9V, j'ai remplacé le condo et le pont de diode par du plus costaud (sous les conseil d'un ami calé en électronique), ensuite j'ai bricolé un genre de bornier avec des dominos pour relier le tout. Justement pour ce qui est de l'alim, n'est ce pas un peut utopique de ma part pour que ça marche? car j'ai des bruits de fonds et un ''humm'' qui ressemble bien à du 50hz épouvantable... je suis bloqué à cause de ça et à cours de solutions.

Je suis donc venu chercher des conseils ici
Vous m'excuserez si il y'à des conneries au niveau des câblage etc, j'ai fait ça en me basant sur mes compétence d'électricité industrielle, j'y connait pas grand chose en électronique

Si quelqu'un peut m'aiguiller [/url]

50 hz a coup une alim mal regulée ou boucle de masse !

c'est ce que je pensais, si je met l'alim dans une boite en ferraille reliée à la terre ca pourrais supprimer le phénomène ?

Ma petite contribution au topic.

Voici mon 1er pedalboard conçu à partir d'une planche d'étagère à 6€ environ, du bois de récupération, du tapis de sol de voiture. Le tout pour une cinquantaine d'€uros environ.

Avant fixation et collage:
[img]
[/img]

Petite couche de peinture pour cacher la misère :
[img][/img]

Séchage des moquettes:
[img]
[/img]
Le tout avant disposition du matériel:
[img]
[/img]

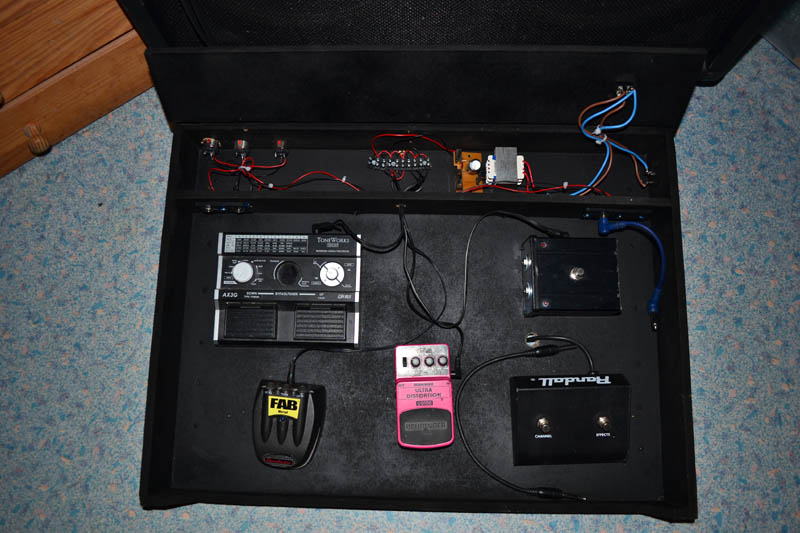

Vue face avant:
[img][/img]

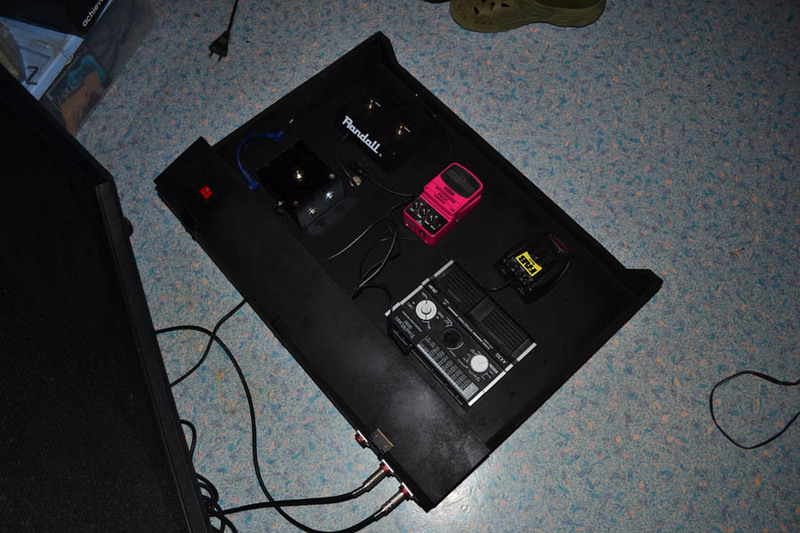

Vue face arrière:
[img][/img]

Zoom sur la partie alimentation:
[img]
[/img]
Voilà, il ne me reste plus qu'à tester tout cela en répèt. Je pense que je referais le cablage bientôt lorsque j'aurais trouvé des patchs coudés un peu plus long, je suis limite juste sur certains mais bon ça passe c'est l'essentiel.

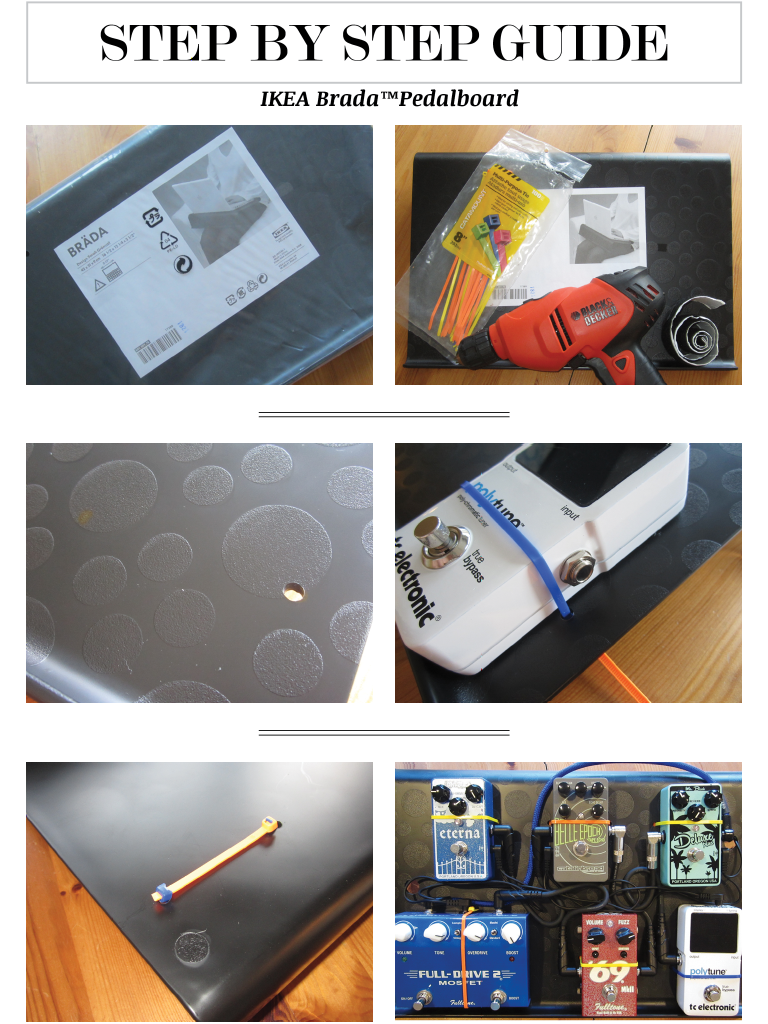

ce truc fait avec un bidule ikea est pas pire http://tonereport.com/blogs/do(...)er-15
[/url]

pourquoi pas, mais est ce costaud?

pas testé, j imagine que c pratique a maison ou au local, sur des dates/tour, moins sur ! mais le principe est assez cool !

Le problème n'est pas dans le fait que ton boitier d'alime est ou non relié à la terre (mais je te conseille vivement d'avoir une terre dessus, ça peut t'éviter de te retrouver sur orbite).
Ton 50Hz vient d'une BOUCLE de MASSE : ça veut dire que t'as tes masses à la fois reliées au niveau des différentes pédales entre elles via leurs jacks et en même temps via les fils de ton alim, cette boucle étant créée, hé bien tu te retrouves avec les courants parasites normalement évacués vers la terre qui se retrouvent à la place avec une boucle moins résistante où circuler et bien sur, le + gros parasite est le 50Hz du secteur (ou 60Hz dans certains pays) et comme ça vadrouille allègrement dans tes jacks.
ça peut aussi se créer via des triplites secteur (d'où un switch ground lift fréquent sur les racks!).
Un des moyens de lutter contre ça est par ex. des jacks où la masse est coupée d'un côté, ça permet de garder un câble blindé tout en empêchant la masse de se mettre en boucle vu que le coffret est quand même relié à la masse du système via les fils d'alims...
T'es même obligé de faire la chasse aux boucles quand tu construis un ampli ou une pédale : tu ne verras que les points chauds des jacks reliés au PCB, celui-ci n'étant relié au coffret, et donc aux masses des jacks qu'en un seul point

Bonjour !
Je me suis fait un pedalboard perso assez grand, c'est à dire 120cm/40 cm et 17 cm de hauteur en comptant les pédales ! J'aimerais savoir où est ce que je pourrais trouver un case adapté à cette taille car j'ai beau chercher je trouve pas grand chose ou alors c'est du case à plus de 200€...
