Bonjour,

Je suis en train de refaire mon pedaltrain 80x40 et je veux en profiter pour dissocier le câble secteur et les 4 jacks du pedalboard afin de les rendre amovibles.

J'ai donc besoin de fixer une prise secteur mâle sur le pedaltrain, qui alimentera d'un côté, une multiprise fixée sous le pedalboard et de l'autre côté, mon cordon d'alimentation amovible.
Quelles sont les solutions pour un pedaltrain ?

Je pensais à ce produit (mais un peu trop lourd)
https://www.thomann.de/fr/stai(...)3.htm
Comment le fixer ? Quelqu'un a déjà essayé ?

Sinon ça mais comment faire avec des plots apparents ? Comment faire pour isoler et gainer tout ça pour éviter que ce soit à l'air avec le risque d'électrocution ?
http://www.conrad.fr/ce/fr/pro(...)&rb=1

Ou un mix de l'article précédent avec celui ci mais je ne trouve pas :
> http://www.conrad.fr/ce/fr/pro(...)&rb=1

Sinon j'ai vu ça sur le topic mais même question que précédemment sur les plots apparents :
https://www.rs-particuliers.co(...).aspx

D'autres parts, il vaut mieux un type de prise schuko ou une prise type speakon ?







De la même façon j'ai besoin d'un module patch pour câbler mes 4 jacks (input ampli, sélecteur stéréo et boucle)
J'ai vu ce produit :
https://www.thomann.de/fr/temp(...)e.htm
pas gros, pas lourd, quelqu'un a essayé de le fixer sur un pedaltrain ?

Sinon ça :
https://www.thomann.de/fr/rock(...)]68_0
plus gros, plus lourd, plus complet mais peut être plus difficile à fixer ?

D'autres idées ?

Merci d'avance pour vos avis expérimentés et éclairés.
goilll
  • goilll
  • Custom Total utilisateur
guiletto a écrit :
Bonjour,

Je suis en train de refaire mon pedaltrain 80x40 et je veux en profiter pour dissocier le câble secteur et les 4 jacks du pedalboard afin de les rendre amovibles.

J'ai donc besoin de fixer une prise secteur mâle sur le pedaltrain, qui alimentera d'un côté, une multiprise fixée sous le pedalboard et de l'autre côté, mon cordon d'alimentation amovible.
Quelles sont les solutions pour un pedaltrain ?

Je pensais à ce produit (mais un peu trop lourd)
https://www.thomann.de/fr/stai(...)3.htm
Comment le fixer ? Quelqu'un a déjà essayé ?

Sinon ça mais comment faire avec des plots apparents ? Comment faire pour isoler et gainer tout ça pour éviter que ce soit à l'air avec le risque d'électrocution ?
http://www.conrad.fr/ce/fr/pro(...)&rb=1

Ou un mix de l'article précédent avec celui ci mais je ne trouve pas :
> http://www.conrad.fr/ce/fr/pro(...)&rb=1

Sinon j'ai vu ça sur le topic mais même question que précédemment sur les plots apparents :
https://www.rs-particuliers.co(...).aspx

D'autres parts, il vaut mieux un type de prise schuko ou une prise type speakon ?







De la même façon j'ai besoin d'un module patch pour câbler mes 4 jacks (input ampli, sélecteur stéréo et boucle)
J'ai vu ce produit :
https://www.thomann.de/fr/temp(...)].htm
pas gros, pas lourd, quelqu'un a essayé de le fixer sur un pedaltrain ?

Sinon ça :
https://www.thomann.de/fr/rock(...)]68_0
plus gros, plus lourd, plus complet mais peut être plus difficile à fixer ?

D'autres idées ?

Merci d'avance pour vos avis expérimentés et éclairés.


Hello, j'ai pas lu dans le détail, mais pour ce que j'ai cru comprendre, je peux t'apporter la solution que j'ai trouvée pour mon pedalboard (visible à cette page : https://www.guitariste.com/for(...).html)

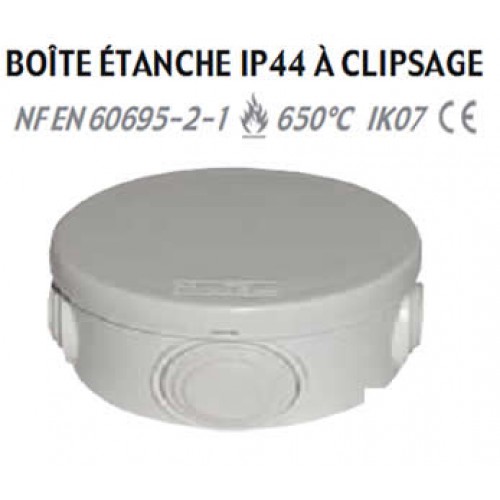

pour la fiche secteur, la même que celle que tu montre sur ton lien http://www.conrad.fr/ce/fr/pro(...)&rb=1 mais avec en plus un interrupteur et protégée par un fusible, j'ai tout simplement, après avoir soudé et thermo-gainé les fils, collé contre la paroie intérieure , autour de la fiche d'alimentation, un boîtier électrique étanche de ce type après lui avoir découpé le fond. je peux donc accéder a l 'embase à loisir en ouvrant le couvercle, et une fois refermé, tout est bien isolé.
J 'espère t'avoir été utile et bonne "construction"
Bamon
  • Bamon
  • Custom Ultra utilisateur
J'avais à peu près les mêmes besoins sur mon PB.
Voilà comment je m'en suis sorti :
J'ai installé une prise IEC mâle toute simple.
On en trouve chez Thomann : https://thomann.de/fr/adam_kal(...)e.htm
Ensuite j'ai soudé mes 2 câbles dessus après les avoir faits passés au travers un bouchon en plastique neutrik normalement utilisé pour l'arrière des embases jacks à monter sur des racks.



Aussi chez Thomann : https://thomann.de/fr/neutrik_scdr.htm
Évidemment il faut couper la partie pointue pour y faire passer les câbles et on peut aussi raccourcir l'autre côté (c'est ce que j'ai fait).
Le bouchon est maintenu en place contre l'arrière de la prise IEC avec de l'adhésif.

Pour finir, pour faire propre et tout maintenir en place (et comme la prise IEC est moins profonde que le tube carré dans lequel elle est montée), j'ai vissé une cornière métallique à la bonne dimension et peinte en noir au-dessus de tout ce montage.
Résultat : C'est propre, ça bouge pas et c'est bien isolé.

En images voilà ce que ça donne :

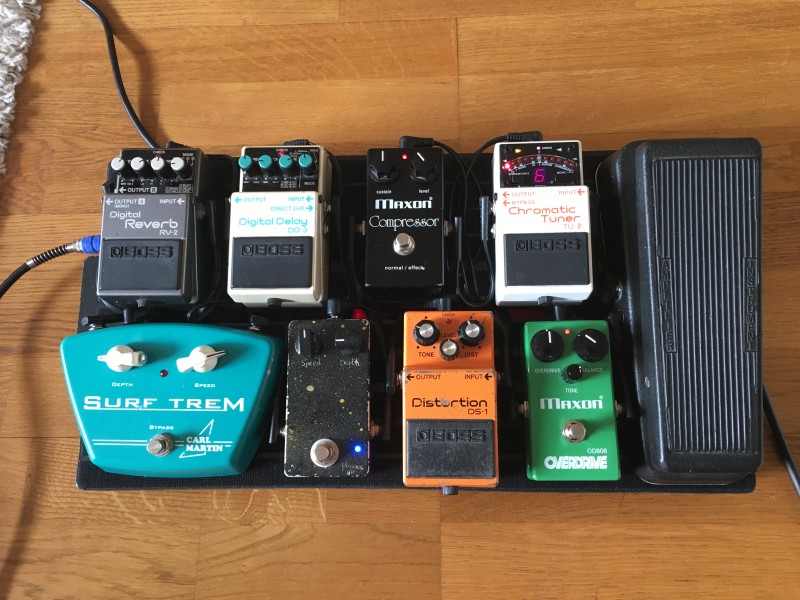

Vue de l'extérieur :

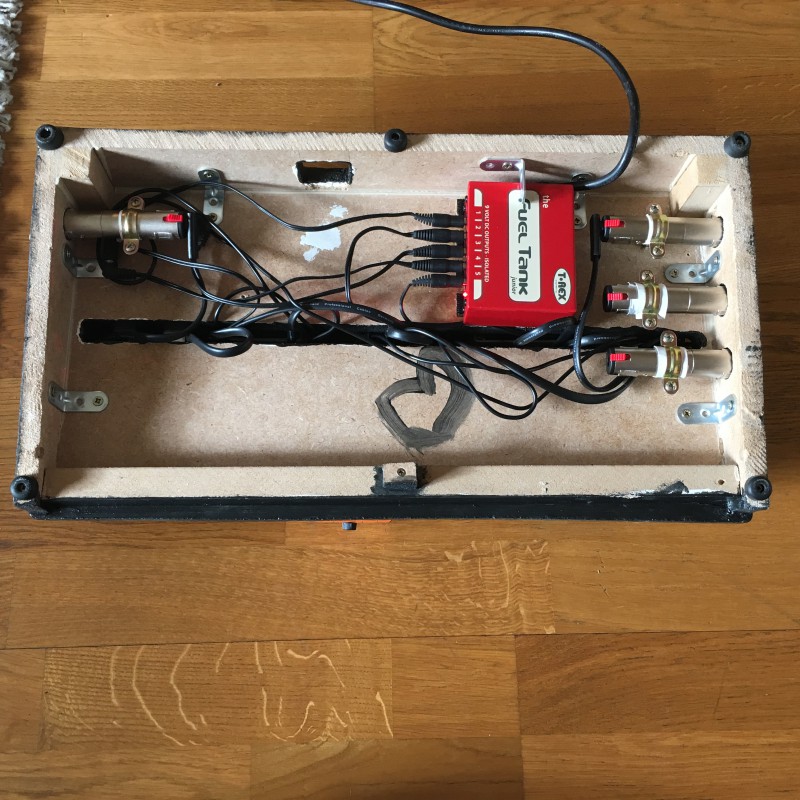

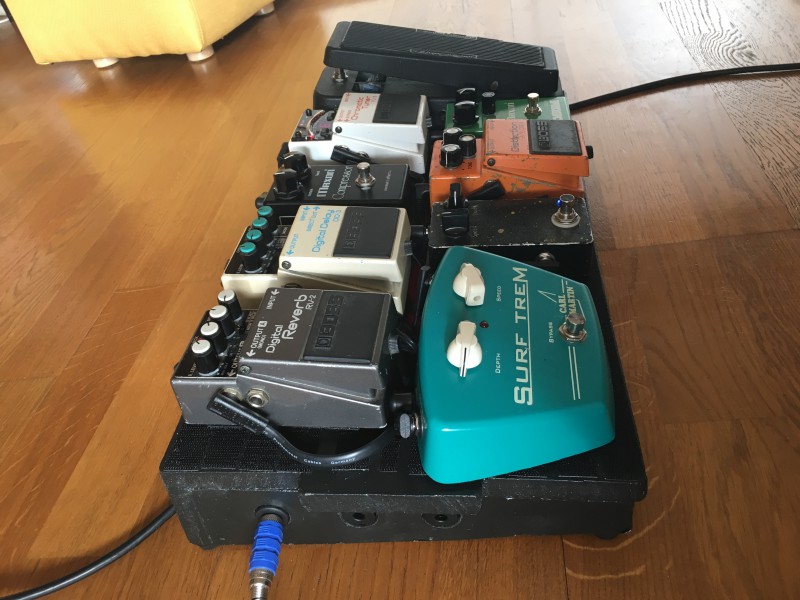

Vue de dessous :

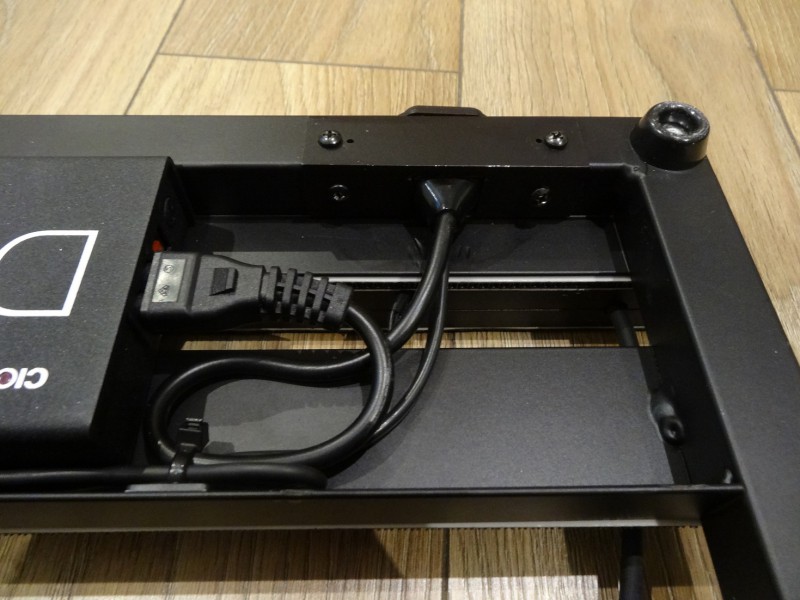

En gros plan :
guiletto
Merci beaucoup pour vos réponses.

Très beau travail !

Donc je pense partir sur ce modèle car avantage du fusible et de l'inter :
https://www.rs-particuliers.co(...).aspx

Derrière je mettrais les 3 petits bouchons que tu conseilles Bamon et ensuite une boite à clipsage que mentionne Goilll si celle ci peut être adaptée à un pedaltrain.

Sinon comment on effectue un thermo-gainage Goilll ?
goilll
  • goilll
  • Custom Total utilisateur
guiletto a écrit :
Merci beaucoup pour vos réponses.

Très beau travail !

Donc je pense partir sur ce modèle car avantage du fusible et de l'inter :
https://www.rs-particuliers.co(...).aspx

Derrière je mettrais les 3 petits bouchons que tu conseilles Bamon et ensuite une boite à clipsage que mentionne Goilll si celle ci peut être adaptée à un pedaltrain.

Sinon comment on effectue un thermo-gainage Goilll ?

C est tout simple, il te faut acheter de la gaine thermoretractable, ca coute une misère et ça se trouve partout https://www.amazon.fr/gp/aw/d/(...)H8RVY

Tu glisse un manchon a cheval sur la patte de l inter et sur la gaine du câble que tu as soudé, tu chauffe avec ton Sèche cheveux on un decapeur thermique par exemple, la gaine se retracte et isole ton assemblage
guiletto
Super merci Goilll, du coup ça isole peut être mieux que les petits bouchons Neutrik.
Je pense donc partir sur cette gaine thermorétractable...
guiletto
Citation:
De la même façon j'ai besoin d'un module patch pour câbler mes 4 jacks (input ampli, sélecteur stéréo et boucle)
J'ai vu ce produit :
https://www.thomann.de/fr/temp(...)e.htm
pas gros, pas lourd, quelqu'un a essayé de le fixer sur un pedaltrain ?

Merci d'avance pour vos avis expérimentés et éclairés.


Et pour le patch jacks, des idées ?

Je le trouve un peu chero celui-ci...
D'autant que pour ma future config w/d/w il va peut être m'en falloir 2...
goilll
  • goilll
  • Custom Total utilisateur
guiletto a écrit :
Super merci Goilll, du coup ça isole peut être mieux que les petits bouchons Neutrik.
Je pense donc partir sur cette gaine thermorétractable...

Moi je mettrais les deux par précaution...
guiletto
Oui très bonne idée de mettre les 2 !
Rajouter le petit capuchon sur la gaine thermo rétractable sera une sécurité supplémentaire.
chevaliermarco

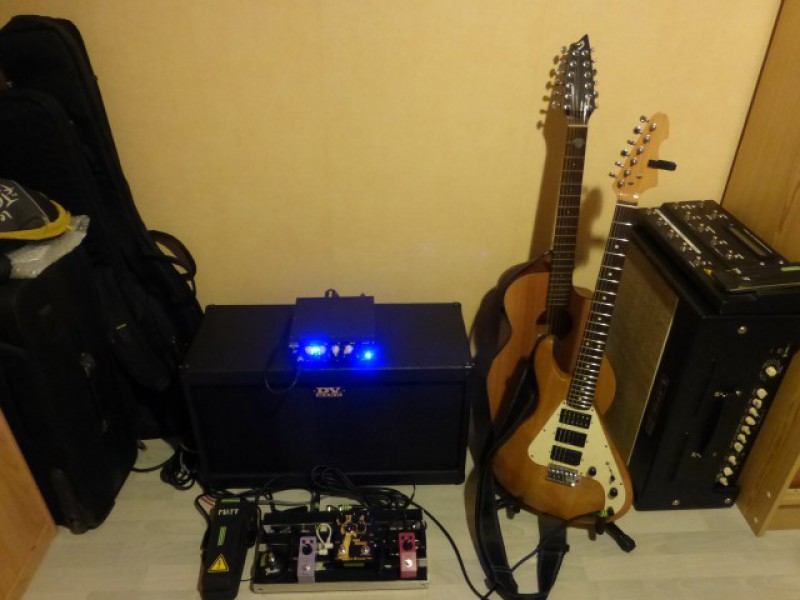

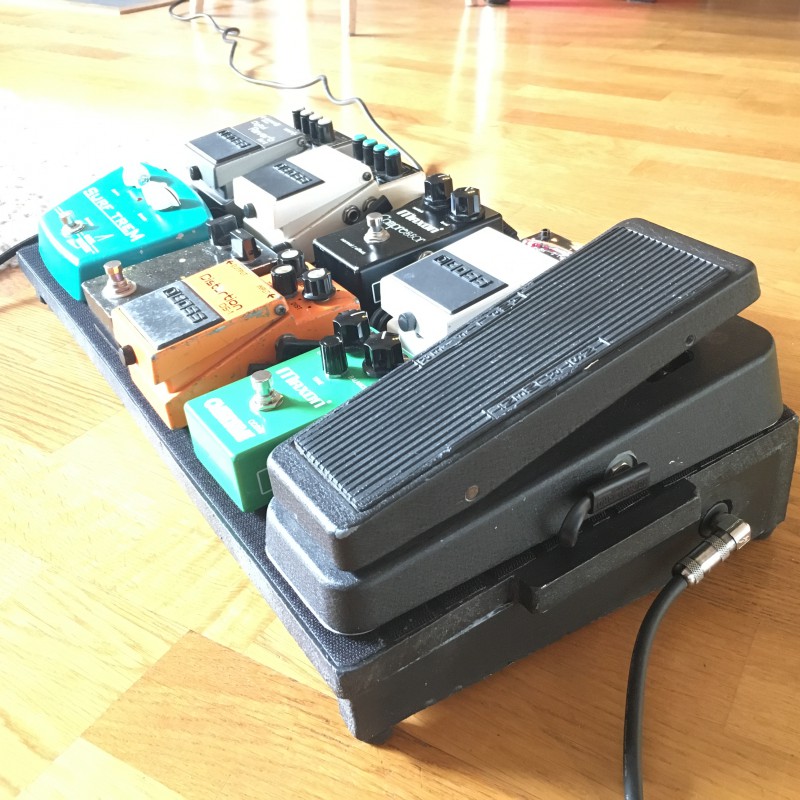

bon après avoir changé d'alim pour une plus petite et éloigné au max la Wah il n'y a plus de buz :-)

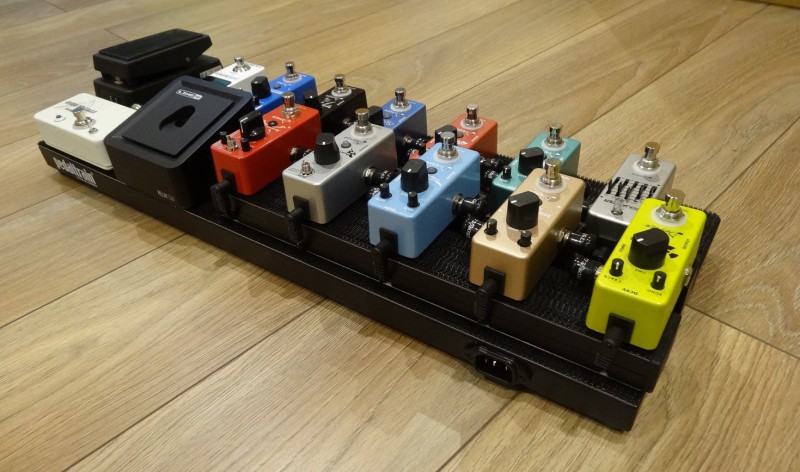

du coup voici le résultat final :













McREMY
  • McREMY
  • Custom Supra utilisateur
salut

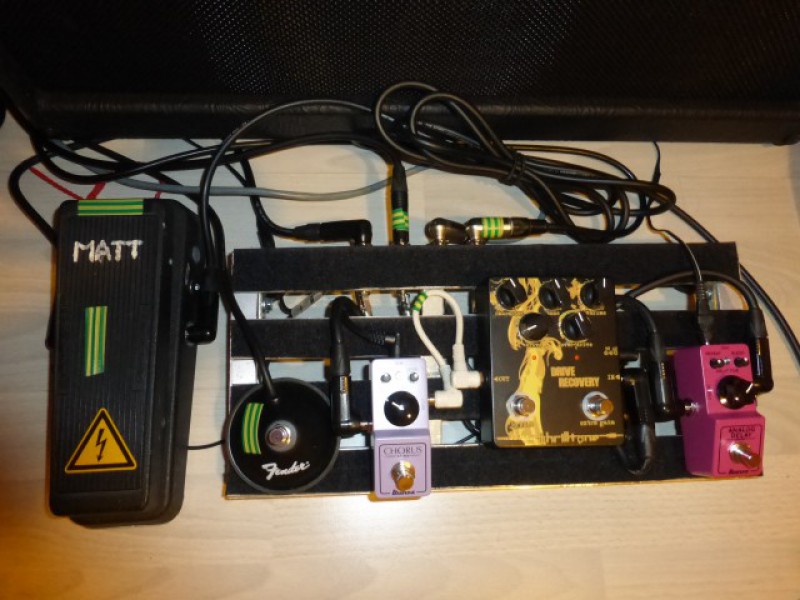

Je me suis lancé aussi, comme je suis passé d'un line 6 flextone 3 à une tête transistor DV mark j'ai passé le cap du pedalboard:



La structure est en alu. j'ai galéré avec une boucle de masse entre la masse du signal guitar input et du signal fx loop. J'ai dû isoler les jack femelle de la boucle d'effet de la structure (masse commune).

SHORELINE: mon groupe: https://www.youtube.com/@Shore(...)nd-fr
Ma page: https://www.youtube.com/@mattmcremy
https://www.youtube.com/playli(...)bEIVx : playlist de l'album de mon ex-groupe DIALECTIC, rock/metal prog

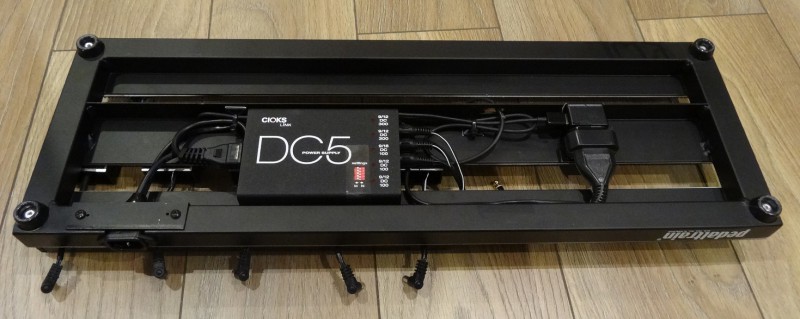

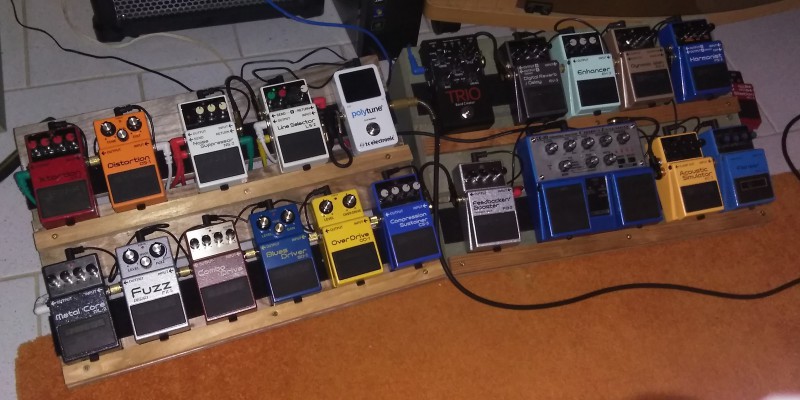

Et voila le mien, avec des restes de palettes, en 2 parties, alim à découpage DIY intégrée....
C'est encore un peu le binz dessous, je n'ai pas encore fixé le cablage.

Pedalboard


Entré sur Polytune2 --->LS-2
Boucle 1 "saturation" : NS-2 --> FB-2 --> CS-3 --> OD-1 --> BD-2 --> BC-2 --> FZ-5 --> ML-2 --> DS-1 --> XT-2
Boucle 2 "clean" : Flancer SFL-5 --> AC-3 --> CE-20
Sortie (ou bypass) : PS-6 --> AW-3 --> EH-2 --> RV-3 --> Trio band

J'ai aussi un looper RC-3 (non branché, posé à droite du pedalboard, qui est à vendre d'ailleurs), mais je préfère le trio band pour "l'entrainement"

En ce moment sur stand et rack...
