Construction Jag Stang

• Speedo
• Special Cool utilisateur

• #1
• Publié par
  Speedo le 27 Juil 2022, 13:27

Bonjour, voici mon nouveau projet "Offset"

EDIT 05/06/2024 :

2 ans plus tard !!

END edit

Redessiné en 3D d'aprés le prototype .. (pas le modèle production)
Voir source ici:
https://www.offsetguitars.com/(...)12241

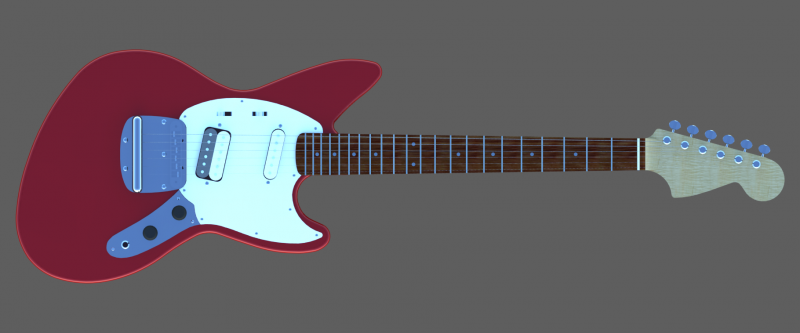

vue 1

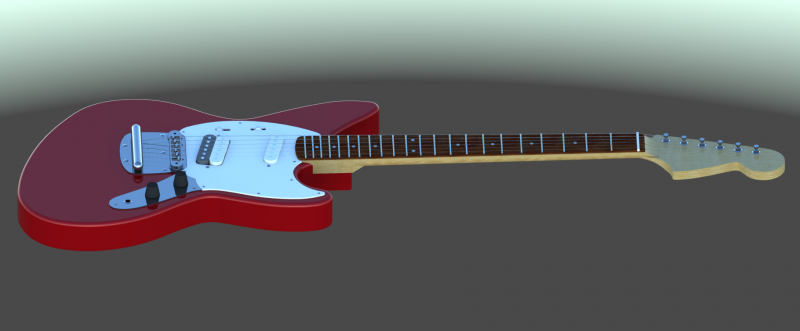

vue 2

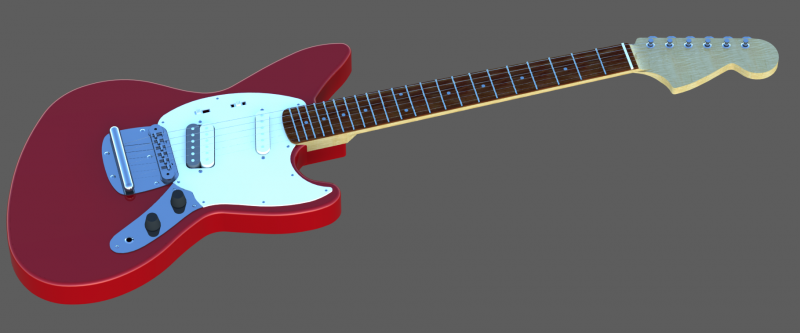

vue 3

J'ai pas encore la prétention de faire un manche, du coup j'ai acheté celui-ci d'occasion:

Manche 24"

dos du manche

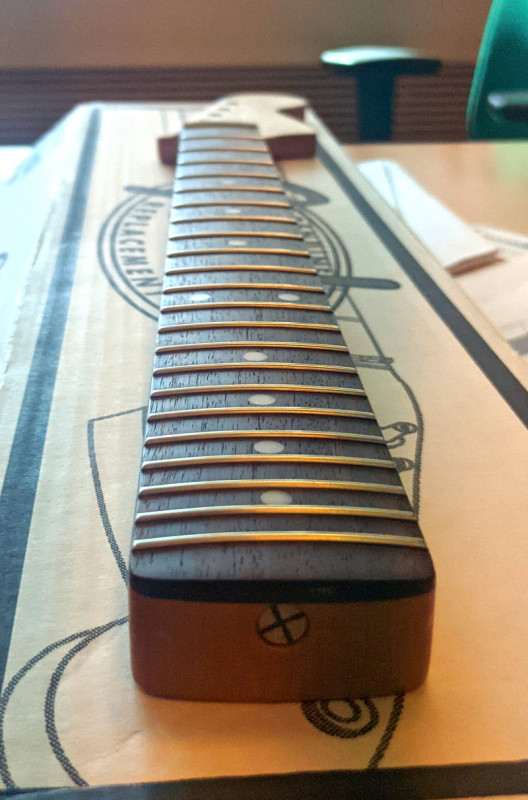

Talon

Et j'ai commandé une piece de Frene-Olivier pour le corps:

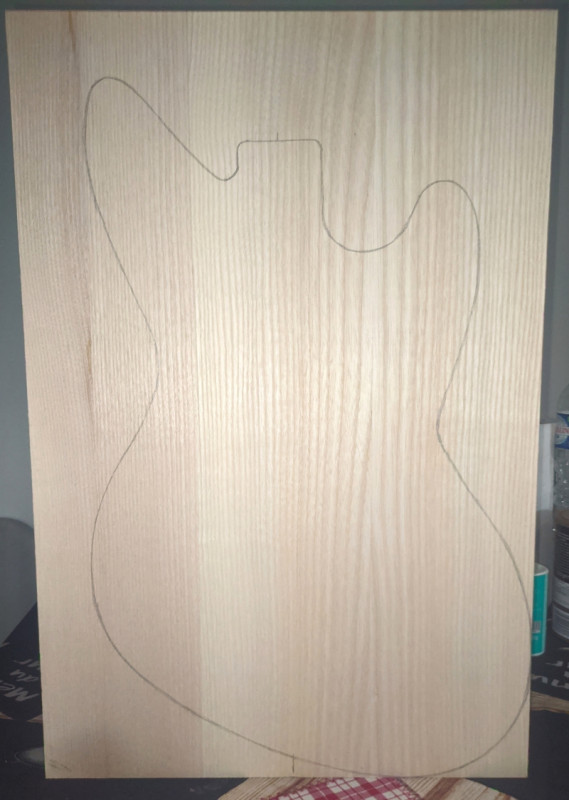

report du contour ..

le dos est marbré

- A suivre ...

Mes mods "offset"
https://www.guitariste.com/for(...)61955
https://www.guitariste.com/for(...)19262
https://www.guitariste.com/for(...).html
https://www.guitariste.com/for(...).html

• elchupacabre
• Custom Total utilisateur

• #2
• Publié par
  elchupacabre le 27 Juil 2022, 17:34

Bonne idée... Mais, la jagstang n’est pas la meilleure guitare niveau équilibre, et du frêne c’est lourd comme un âne mort... Personnellement, je serai parti sur du swampash...

« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »

• Speedo
• Special Cool utilisateur

• #3
• Publié par
  Speedo le 27 Juil 2022, 18:11

elchupacabre a écrit :

Bonne idée... Mais, la jagstang n’est pas la meilleure guitare niveau équilibre, et du frêne c’est lourd comme un âne mort... Personnellement, je serai parti sur du swampash...

Je voulais du frêne, et je vais tenter une finition teinte rouge avec veines apparentes, ou éventuellement un sunburst.
Je vais peser le bloc ce soir le colis est passé à 6kg, mais dois faire moins, et j'aurais 40% de chutes environ ...

Mes mods "offset"
https://www.guitariste.com/for(...)61955
https://www.guitariste.com/for(...)19262
https://www.guitariste.com/for(...).html
https://www.guitariste.com/for(...).html

• cliclac
• Vintage Top utilisateur

• #4
• Publié par
  cliclac le 27 Juil 2022, 18:18

le swamp ash c'est du frêne juste plus léger, parfois juste un peu et esthétiquement très semblable tout de même

1

• elchupacabre
• Custom Total utilisateur

• #5
• Publié par
  elchupacabre le 27 Juil 2022, 19:54

cliclac a écrit :

le swamp ash c'est du frêne juste plus léger, parfois juste un peu et esthétiquement très semblable tout de même

J’ai deux corps JM en frêne européen et trois corps JM en swampash, et franchement la différence de poids est importante ! Je pense qu’une JM en frêne est l’équivalent d’une grosse lp non chambrée... Putain que c’est lourd...

« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »

• Speedo
• Special Cool utilisateur

• #6
• Publié par
  Speedo le 27 Juil 2022, 21:07

elchupacabre a écrit :

cliclac a écrit :

le swamp ash c'est du frêne juste plus léger, parfois juste un peu et esthétiquement très semblable tout de même

J’ai deux corps JM en frêne européen et trois corps JM en swampash, et franchement la différence de poids est importante ! Je pense qu’une JM en frêne est l’équivalent d’une grosse lp non chambrée... Putain que c’est lourd...

Salut, donc 5.9 kg le bout, j'ai quasiment 45% de chutes sans les défonces, donc tout nu le corps devrait tourner autour des 3kg.
C'est pas léger, mais pas non plus une enclume.
Des news dès que je décide vraiment l'emplacement et commence à découper

Mes mods "offset"
https://www.guitariste.com/for(...)61955
https://www.guitariste.com/for(...)19262
https://www.guitariste.com/for(...).html
https://www.guitariste.com/for(...).html

• elchupacabre
• Custom Total utilisateur

• #7
• Publié par
  elchupacabre le 27 Juil 2022, 23:57

Speedo a écrit :

elchupacabre a écrit :

cliclac a écrit :

le swamp ash c'est du frêne juste plus léger, parfois juste un peu et esthétiquement très semblable tout de même

J’ai deux corps JM en frêne européen et trois corps JM en swampash, et franchement la différence de poids est importante ! Je pense qu’une JM en frêne est l’équivalent d’une grosse lp non chambrée... Putain que c’est lourd...

Salut, donc 5.9 kg le bout, j'ai quasiment 45% de chutes sans les défonces, donc tout nu le corps devrait tourner autour des 3kg.
C'est pas léger, mais pas non plus une enclume.
Des news dès que je décide vraiment l'emplacement et commence à découper

Mon dernier corps JM que j’ai allégé est entre 2,7 et 2,8 kg et il est lourd...
Va faire un tour sur ce site et tu te feras une idée du poids dans différentes essences... Penses à ton dos...
https://www.boobooguitars.co.u(...)odies

« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »

1

• Speedo
• Special Cool utilisateur

• #8
• Publié par
  Speedo le 28 Juil 2022, 11:34

elchupacabre a écrit :

Mon dernier corps JM que j’ai allégé est entre 2,7 et 2,8 kg et il est lourd...
Va faire un tour sur ce site et tu te feras une idée du poids dans différentes essences... Penses à ton dos...
https://www.boobooguitars.co.u(...)odies

Salut, je prend comme ref la Mustang car le corps fait 1.02dcm² contre 1.01 pour la Jag-stang et 1.16dcm² pour JM/Jaguar

Jaguar / Mustang / Jag-Stang

Donc celle ci qui est la plus lourde (épaisseur inconnue) fait 2,3Kg
https://www.boobooguitars.co.u(...)27613
J'ai calculer le poids finis comme suit:

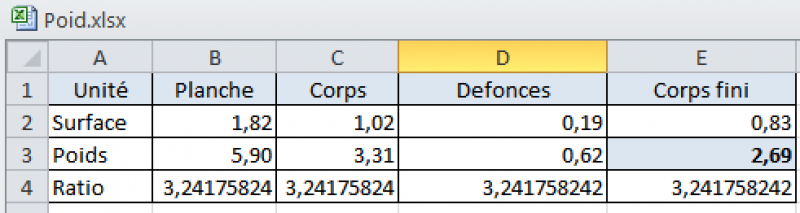

calculs ..

Du coup j'arrive a 2,7 Kg quand même , en 4,5 cm d'epaisseur.

Merci pour le lien du site, c'est super interressant

PS: mon outil de travail preféré:

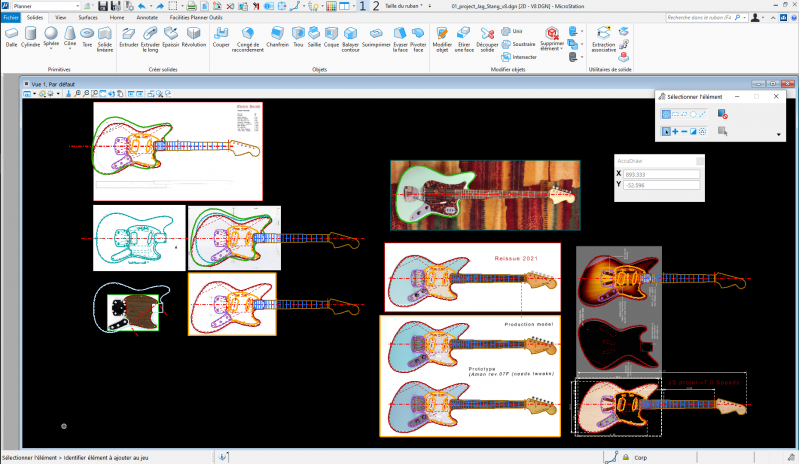

Microstation screen

Mes mods "offset"
https://www.guitariste.com/for(...)61955
https://www.guitariste.com/for(...)19262
https://www.guitariste.com/for(...).html
https://www.guitariste.com/for(...).html

• Djits
• Custom Cool utilisateur

• #9
• Publié par
  Djits le 28 Juil 2022, 11:54

elchupacabre a écrit :

cliclac a écrit :

le swamp ash c'est du frêne juste plus léger, parfois juste un peu et esthétiquement très semblable tout de même

J’ai deux corps JM en frêne européen et trois corps JM en swampash, et franchement la différence de poids est importante ! Je pense qu’une JM en frêne est l’équivalent d’une grosse lp non chambrée... Putain que c’est lourd...

Je confirme totalement. J'ai un projet de Jazzmaster en cours et j'ai trouvé un corps en Angleterre en frêne. Annoncé à 2,6kg, je l'ai pesé à 2,9kg. La bestiole terminée sera aussi lourde que ma Greco Les Paul Custom (4,5kg environ). Ca plombe

Guitariste dans "La Drache", post-rock de Bordeaux
> https://ladrache.bandcamp.com
> https://www.facebook.com/ladra(...)icial

• Zoob
• Custom Ultra utilisateur

• #10
• Publié par
  Zoob le 28 Juil 2022, 15:44

tu peux faire des chanfreins, les modèles copiés en avaient

• elchupacabre
• Custom Total utilisateur

• #11
• Publié par
  elchupacabre le 28 Juil 2022, 16:37

Zoob a écrit :

tu peux faire des chanfreins, les modèles copiés en avaient

Des chanfreins, une piscine pour l’électronique, une épaisseur de 40... En gros beaucoup de taf pour 2,5 kg...

« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »

• Speedo
• Special Cool utilisateur

• #12
• Publié par
  Speedo le 28 Juil 2022, 18:23

elchupacabre a écrit :

Zoob a écrit :

tu peux faire des chanfreins, les modèles copiés en avaient

Des chanfreins, une piscine pour l’électronique, une épaisseur de 40... En gros beaucoup de taf pour 2,5 kg...

Si on faisait des maths ? En calculant pour 40:
(3,3/45)x40=2.9 Kg .. soit 400 grammes de moins sur le corps avant défonces, soit 2.3 Kg au final.
Mais je reste sur l'idée de l'épaisseur finie autour de 43-44 mm, le reste à voir quand j'attaquerai les défonces.

Mes mods "offset"
https://www.guitariste.com/for(...)61955
https://www.guitariste.com/for(...)19262
https://www.guitariste.com/for(...).html
https://www.guitariste.com/for(...).html

• Zoob
• Custom Ultra utilisateur

• #13
• Publié par
  Zoob le 29 Juil 2022, 15:55

cool projet, hâte de voir la suite

"Et c'est tout, terminé !"

• elchupacabre
• Custom Total utilisateur

• #14
• Publié par
  elchupacabre le 29 Juil 2022, 19:30

Yo! Hahahahaha, je viens de revoir tes anciens projets! Bah, je n’ai plus de doute! Tu vas nous faire une merveille !

« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »

1

• Speedo
• Special Cool utilisateur

• #15
• Publié par
  Speedo le 01 Août 2022, 01:52

elchupacabre a écrit :

Yo! Hahahahaha, je viens de revoir tes anciens projets! Bah, je n’ai plus de doute! Tu vas nous faire une merveille !

.. je vais faire de mon mieux avec les moyens du bord, demain il y a découpe de prévu...
