Cablage selecteur d'impédance JTM45.

Bonjour à tous!

Dans ma jeunesse débile j'ai fait retirer le selecteur d'impedance de mon JTM 45 by haar pour transvaser la presence a l'arriere, et rajouter un master a l'avant... EN BREF J'AVAIS BESOIN DU TROU du selecteur.

Mon gentil tekos m'a alors fixé l'impedance en 16 ohm, (l'impédance de mon cab 4x12 Blackback 1976 bientot a vendre, #JeDisCaJeDisRien)

Seulement voilà, maintenant que je veux changer de baffle pour un 8 ohm. et ben je suis emmerdé. Je voudrais donc recabler ce selecteur.

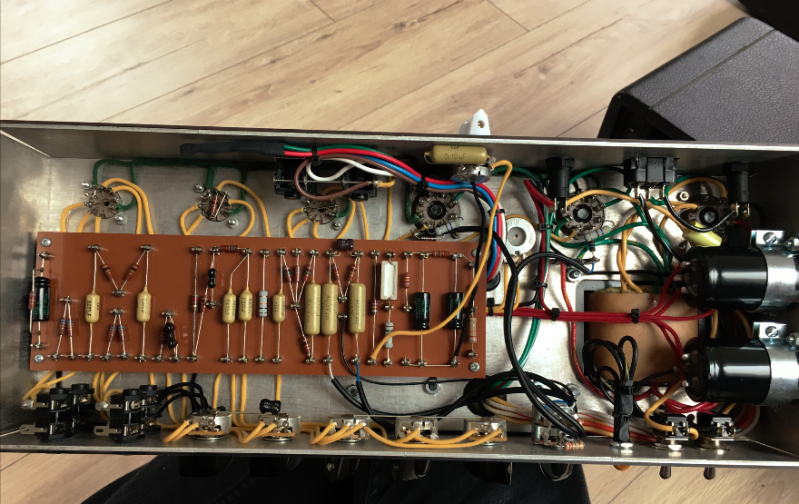

Voici l'interieur de la bête (c'est beau hein?):

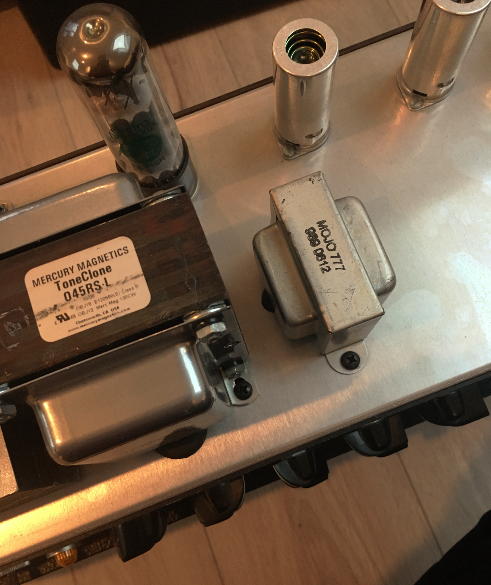

La référence du transfo de sortie:

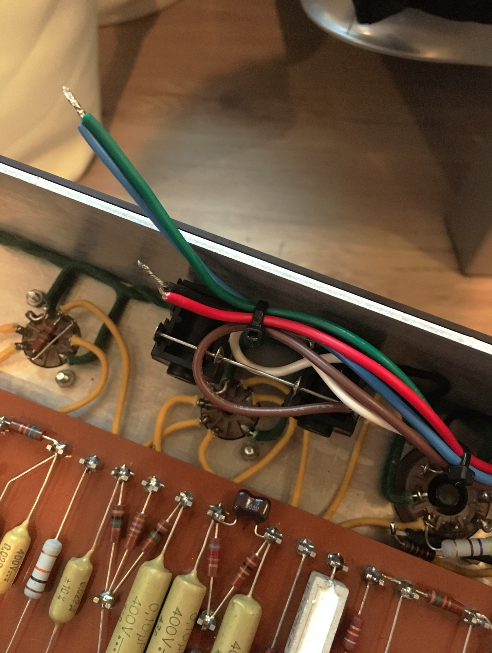

et le shuntage du selecteur effectué (a part si je me plante)



J'imagine qu'il me faut un selecteur rotatif 4 poles 3 positions?

J'ai recupéré ça aussi si ca peut vous aider



Dites moi tout petits génies,

merci infiniment.

Nico

Je paye ma bière à celui qui m'aide. (je suis à Evreux)

Personne ?

Tu dois pouvoir t'en sortir avec un switch 3 positions DPDT, vu que tu as 6 fils.

Et bien peut etre? Mais je ne sais pas comment le cabler? (Interpreter le schema)...

tu ne changes rien, en 8 ohms sur la prise 16 ohms ça marchera même mieux...

https://www.thegearpage.net/bo(...)2752/

sinon, ton switch, c'était pas un truc avec deux fiches ?

http://www.mojotone.com/Marsha(...)e.jpg

Bonjour et merci!

Pardon j'étais absent ces derniers jours,

Hum, il ne ressemblait pas a ca, c'était un truc qu'il fallait tourner au tournevis plat de souvenir.

Ok donc je peux brancher un hp 8 ohm sans rien changer, bien noté.

Merci infiniment!
