salut à tous,
je viens de passer par la case présentation du forum et je viens par la suite vous poser mes questions concernant l'achat sur tone factory de mon kit DIY jtm 45, alors au niveau du service ils sont pas mauvais, la livraison rapide et l'emballage est soigné mais...
lors du déballage du kit, je vois qu'il y a de grosses différences entre leur notice de montage et le contenue de mon kit, les condensateurs ont des valeurs qui ne correspondent pas, pareil pour les résistances.
comme je le disais sur ma présentation, je ne suis pas guitariste, je fais cet ampli pour mon frère, je débute dans le DIY mais il y a bien longtemps j'ai déjà manipuler les composants, je sais souder et je ressort mes bouquins d'électronique en ce moment.
je pense que pour ce projet qui m'a couté 600 euros (j'ai pris les options condensateurs sozo et potentiomètres de qualité) je vais prendre mon temps, je n'ai aucun impératif dans le temps, je veux comprendre tout ce que je fais étape par étape.

voila pour le projet, je reviens très vite vers vous pour vous donner les différences de valeurs constatées entre la notice et mes composants en image, je vous donnerai bien plus d'infos concernant ce kit, déjà le voici avec quelques caractéristiques du constructeur, bon la plupart d'entre vous les connaissent déjà:
https://www.tonefactory.nl/mar(...)5-kit

à très bientöt.
david.

édit:
voici les différences pour les condensateurs:
sur la notice 104j / 630v dans le kit 104k / 500v

sur la notice 472j / 630v dans le kit 472k / 500v
sur la notice 223j / 630v dans le kit 223k / 500v

autres condensateurs:
sur la notice 220uf / 25v dans le kit 220uf / 63v
sur la notice 10uf / 160v dans le kit 10uf / 350v
sur la notice 16uf / 450v dans le kit 15uf / 450v

autre problème sur les deux gros condensateurs:
sur la notice il y a un 16 + 16uf / 450v et un 32 + 32uf / 450v alors que dans le kit il y a deux 32 m + 32m / 500v
shaolintao
Tiens je ne connaissais pas ces kits
Les petits condos, tensions plus élevées, cela ne me parait pas trop grave, avis aux experts !

J'ai plus de doutes sur les condos de filtrage, les grands manitous du forum seront d'une meilleure aide que la mienne
"Luke, quand je ne serai plus, le dernier des jedi tu seras."
"If it’s too loud, you’re too old !"Bill bokey

Fabrication de mon 4x12 marshall 1982B :
https://www.guitariste.com/for(...).html
Fabrication de mon JMP2204 :
https://www.guitariste.com/for(...).html
veday
  • veday
  • Special Cool utilisateur
  • #3
  • Publié par
    veday
    le 28 Mar 2017, 19:47
hello
oui je pense aussi pour les condos de filtrage.
de toute façon c'est un projet qui va être long car je ne laisserai rien au hasard, du coup si ça peut aider d'autres personnes, les étapes seront régulièrement postées ici
NUFAN
  • NUFAN
  • Vintage Ultra utilisateur
  • #5
  • Publié par
    NUFAN
    le 29 Mar 2017, 13:23
Y a pas de souci. Sauf si tu veux vraiment coller à l'original.
le dual 16+16 est normalement utilisé pour la PI, une seule borne. Là tu filtreras avec 32u, c'est pas un drame.
Tu pourrais même filtrer à 32u le preamp en virant le 15u du coup. Essaye et vois ce que tu préfères.
...mais sur une pancarte juste à côté d'une table, c'est marqué "interdit les punks et les arabes"...
PiPiRoSe
a ce prix c'est surement pas mal
prends le temps de bien faire propre si tu peux
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #7
  • Publié par
    oldamp
    le 29 Mar 2017, 15:11
aucun souci, ce sont juste les tensions de service qui sont un peu inférieures mais ça tiendra sans pb. le 32+32 au lieu du 16+16, ça filtrera un peu plus, c'est pas gênant...
veday
  • veday
  • Special Cool utilisateur
  • #8
  • Publié par
    veday
    le 29 Mar 2017, 16:39
hello
merci pour vos réponses, me voila rassuré
je vous mettrai ici les avancées de ce montage, enfin le projet complet.
veday
  • veday
  • Special Cool utilisateur
  • #9
  • Publié par
    veday
    le 03 Avr 2017, 10:14
hello
bon, début du montage, pour l'instant, pas de difficultés

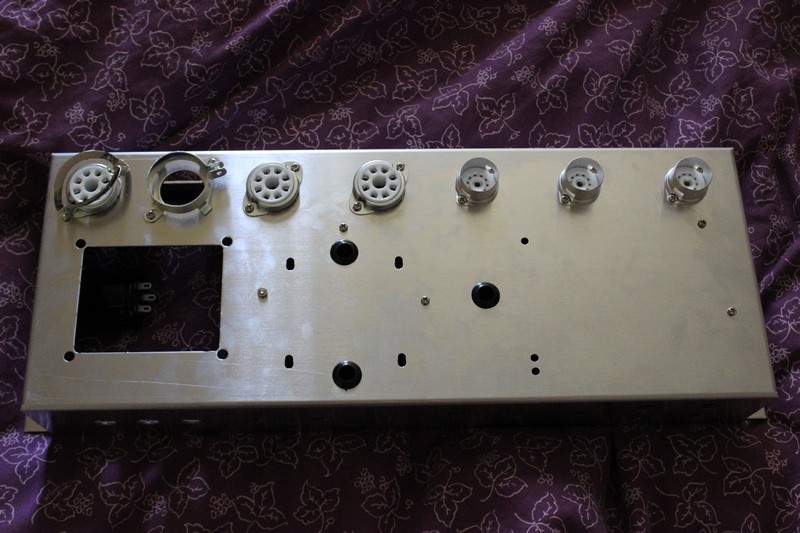

chassis



et hop la suite:

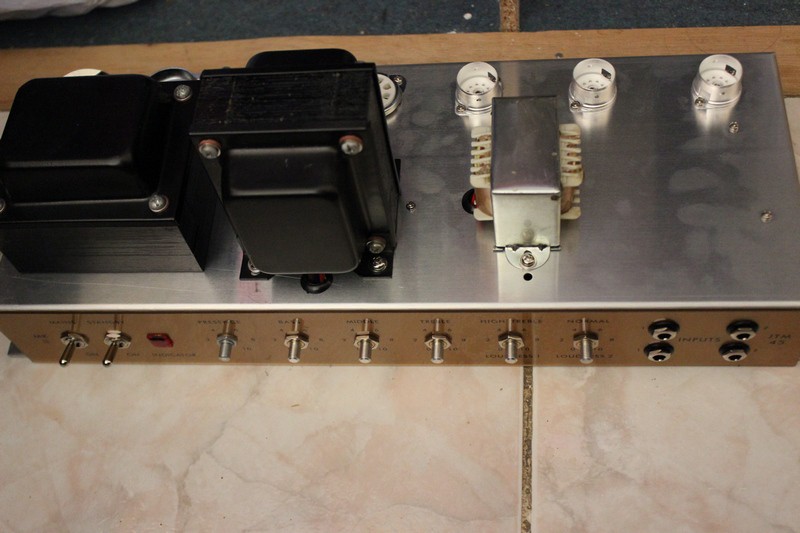

chassis


bientôt le câblage
veday
  • veday
  • Special Cool utilisateur
  • #10
  • Publié par
    veday
    le 03 Avr 2017, 21:22
re
une question me turlupine avant de commencer le câblage, sur la notice je dois installer un condo qui à été endommagé dans le transport:
220uf / 63v

techniquement, je peux le remplacer par un 220uf / 350v ?


puré ça m'embête, c'est une question bête car pour moi je n'y vois aucuns soucis mais je veux en être sur à 100%,
merci à vous la suite arrive très vite!!
veday
  • veday
  • Special Cool utilisateur
  • #12
  • Publié par
    veday
    le 03 Avr 2017, 21:38
merci
le truc c'est que je l'ai déjà commandé et reçu (je sais pas ou était ma tête à ce moment la...)
la je me dis je le monte ou effectivement je commande celui que tu me link?
veday
  • veday
  • Special Cool utilisateur
  • #14
  • Publié par
    veday
    le 03 Avr 2017, 22:08
super! en avant merci bien.
veday
  • veday
  • Special Cool utilisateur
  • #15
  • Publié par
    veday
    le 04 Avr 2017, 21:00
bien le bonsoir

je viens vers vous ce soir car malgré toute ma motivation sur ce projet, la c'est la douche froide.
donc pour rappeler un peu l'histoire de mon jtm45, je l'ai acheté sur tone factory:
https://www.tonefactory.nl/mar(...)5-kit
sur l'achat de ce kit l'entreprise ne fournis ni les schémas ni le layout, ils vous donnent uniquement une notice avec des photos, pour ceux qui sont curieux, voici cette notice:

http://www.tonefactory.nl/doc/(...)1.pdf
http://www.tonefactory.nl/doc/(...)2.pdf
http://www.tonefactory.nl/doc/(...)3.pdf
http://www.tonefactory.nl/doc/(...)4.pdf
http://www.tonefactory.nl/doc/(...)5.pdf
http://www.tonefactory.nl/doc/(...)6.pdf
http://www.tonefactory.nl/doc/(...)7.pdf
http://www.tonefactory.nl/doc/(...)8.pdf

mon grand soucis se trouve ici car j'ai commencer le câblage aujourd'hui, enfin j'ai pu faire que 3 soudures vu le soucis( voir la photo):




regardez bien ce câblage et surtout les couleurs, n'y a t-il pas quelque chose qui vous dérange? je suis peut être trop soucieux ou inquiet sur ce projet mais pour moi ce câblage n'est pas bon et en l'absence de layout...

je ne trouve nul part sur le net de layout jtm45 venant de tone factory, il est différent de TAD et de ceriatone comme on peut le voir sur leur notice.

vu mon niveau je vais bien lire vos recommandations à ce sujet car si leur notice est bancale dès les premières soudures et bien ça veut dire que le projet est mort, j'ai pas envie de tout faire peter, avec un DIY d'ampli à lampe, le hasard n'est pas trop recommandé, bref je suis vraiment déçu la, c'est la belle douche froide .
